Оборудование для цинкования металла

Керамические емкости для расплава цинка применяют при обработке мелких метизов или проволоки, потому что они полностью исключают реакцию растворения стенок оборудования. В отличие от стальных котлов керамика обладает абсолютной химической инертностью к жидкому металлу при температурах выше +450℃. Эта особенность предотвращает накопление в расплаве избыточного железа, которое вызывает образование твердых отходов в виде гартцинка.

Использование таких ванн позволяет получать более чистое и пластичное покрытие с минимальным расходом дорогостоящего сырья. Стенки резервуара изготавливают из высокоплотных огнеупорных блоков на основе оксида алюминия или карбида кремния. Мощная теплоизоляция корпуса снижает потребление энергии и обеспечивает стабильный термический режим в течение всей рабочей смены.

Нагрев расплава в керамических установках выполняют через погружные нагреватели или систему верхнего зеркального обогрева. Такая схема исключает локальный перегрев дна и стенок, что значительно продлевает срок эксплуатации всей технологической линии. Система управления мощностью поддерживает температуру с точностью до 2℃ через погружные термопары в защитных чехлах. Срок службы керамической футеровки достигает 10-15 лет при условии отсутствия грубых механических воздействий.

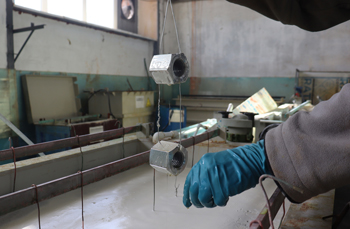

Импульсные источники тока для холодного цинкования подают напряжение короткими вспышками с высокой частотой, что позволяет точно управлять структуру осаждаемого слоя. Во время микросекундной паузы концентрация ионов у поверхности детали успевает восстановиться за счет естественной диффузии из электролита. Подобный режим работы оборудования исключает появление дендритов и обеспечивает получение плотного мелкозернистого покрытия с высокой адгезией.

Выпрямители снабжают цифровыми контроллерами, которые поддерживают заданную плотность тока независимо от колебаний температуры раствора. Плавная регулировка частоты и скважности помогает достигать нужного блеска цинка без применения больших объемов органических добавок. Инверторная схема преобразования энергии повышает КПД установки до 95% и снижает нагрузку на заводскую электросеть.

Программное обеспечение позволяет создавать сложные профили тока для обработки деталей с глубокими пазами или глухими отверстиями. Наличие встроенного осциллографа помогает отслеживать форму сигнала и вовремя замечать помехи в силовой цепи гальванической ванны. Для работы в условиях высокой влажности и присутствия кислых аэрозолей корпус силового блока выпускают в защищенном исполнении.

Автоматические питатели подают цинковые слитки в ванну горячего цинкования для поддержания стабильного уровня расплава без участия ручного труда. Оборудование состоит из накопительного магазина, захватного механизма и системы предварительного подогрева металла перед его погружением. Плавное опускание холодного слитка исключает разбрызгивание горячего цинка и предотвращает резкие скачки температуры в рабочем объеме.

Датчики уровня расплава в реальном времени передают информацию на контроллер, который вычисляет необходимую массу добавки. Точное восполнение концентрации металла гарантирует получение равномерной толщины покрытия на крупногабаритных деталях и стальном прокате. Использование питателей повышает безопасность процесса за счет исключения прямого контакта персонала с раскаленной средой.

Конструкция захвата предусматривает надежную фиксацию слитков разного веса и формы для исключения их случайного падения на дно котла. Система предварительного нагрева удаляет влагу с поверхности металла, что полностью предотвращает микровзрывы при контакте с жидким цинком. Для обеспечения свободного доступа транспортных систем питатели монтируют на портальных кранах или специальных консолях над зеркалом ванны.

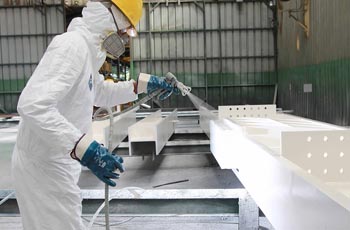

Электрические дуговые металлизаторы разгоняют расплавленный цинк сжатым воздухом до скоростей выше 300 м/с. Установка включает источник питания, механизм подачи двух проволок и пистолет-распылитель с концентрическими соплами.

Между концами проволок возникает мощная электрическая дуга, которая мгновенно расплавляет металл в зоне контакта. Поток воздуха разбивает жидкий цинк на мельчайшие капли и направляет их на заготовку под высоким давлением. Такая технология обеспечивает адгезию слоя в 2-3 раза выше по сравнению со стандартным газопламенным методом напыления. Оборудование позволяет обрабатывать крупные мостовые конструкции и резервуары непосредственно на месте их монтажа - в полевых условиях.

Механизм подачи проволоки снабжают прецизионными роликами и цифровым регулятором скорости для поддержания стабильной мощности дуги. Все шланги и кабели заключают в общую защитную оболочку, которая предотвращает их повреждение при перемещении за оператором по объекту. Конструкция сопла исключает налипание цинка на внутренние поверхности и гарантирует симметричную форму факела распыла.

Центрифуги для горячего цинкования удаляют излишки расплава с мелких деталей для предотвращения склеивания и забивания резьбовых отверстий. После извлечения из ванны корзину с болтами или гайками мгновенно помещают в ротор установки и разгоняют до 600-800 оборотов в минуту. Центробежная сила сбрасывает жидкий цинк с поверхности металла обратно в приемный бункер до момента его окончательного застывания.

Эта процедура обязательна при массовой обработке метизов, так как она гарантирует соблюдение допусков на геометрические размеры изделий. Оборудование снабжают инерционным тормозом и мощным приводом, который обеспечивает быстрый набор оборотов за несколько секунд. Использование центрифуги позволяет получать гладкие покрытия без потеков и наплывов.

Корпус установки изготавливают из массивного литья или толстостенной стали для гашения вибраций при возможной разбалансировке груза. Внутреннюю камеру защищают сменными футеровочными листами, которые облегчают удаление застывших капель цинка во время обслуживания.

Фильтр-прессы очищают растворы флюсования от соединений железа и взвешенных примесей, которые попадают в ванну после стадии травления стали. Оборудование состоит из каскада фильтровальных пластин с полотнами из полипропиленовой ткани с высокой плотностью плетения.

Насос нагнетает загрязненный флюс под давлением до 6 бар, при этом твердые частицы задерживаются на поверхности ткани и образуют плотный кеку. Очищенный раствор возвращается в технологический цикл, что существенно продлевает срок его службы и снижает затраты на утилизацию. Постоянная очистка флюса исключает появление черных пятен на оцинкованных деталях и уменьшает количество брызг при погружении в расплав.

Автоматика контролирует перепад давления на входе и выходе из аппарата, сигнализируя о необходимости проведения цикла выгрузки шлама. Современные модели снабжают системой автоматической раздвижки плит, которая позволяет удалять накопившийся осадок без участия ручного труда. Корпус и трубопроводы изготавливают из коррозионностойких полимеров. Регулярная промывка полотен водой восстанавливает их пропускную способность и предотвращает износ материала.

Погружные нагреватели для щелочных ванн цинкования помещают в чехлы из нержавеющей стали AISI 316L или титана для защиты от химической коррозии. Электрические ТЭНы имеют низкую удельную мощность на единицу площади поверхности, чтобы предотвратить пригорание добавок и образование твердой накипи.

Нагревательные блоки располагают вдоль длинных стенок емкости за защитными экранами для исключения случайного контакта с подвесками. Система управления поддерживает температуру раствора в диапазоне +20-30℃ через твердотельные реле, которые обеспечивают точность до 0.5℃. Использование нескольких независимых элементов позволяет продолжать работу линии при выходе из строя одного из ТЭНов. Равномерный прогрев объема способствует получению стабильного блеска и высокой скорости электрохимического процесса.

Для предотвращения аварий нагреватели снабжают датчиками температуры корпуса и защитой от работы без жидкости при падении уровня. Клеммные коробки имеют степень защиты IP67 и герметичные вводы для кабелей, что полностью исключает короткие замыкания при попадании брызг.

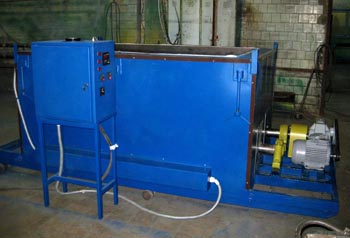

Системы принудительного охлаждения роторных печей позволяют быстро снизить температуру заготовок после завершения диффузионного насыщения цинком. Когда процесс термической выдержки заканчивают, внутрь муфеля подают инертный газ или направляют мощные потоки воздуха на вращающийся корпус реторты. Быстрый отвод тепла предотвращает нежелательный рост оксидной пленки на поверхности металла и фиксирует достигнутую структуру диффузионного слоя.

В качестве охладителя часто используют воду, которая циркулирует через внешнюю рубашку или систему орошения стенок печи. Такая процедура сокращает общее время цикла и значительно повышает суточную производительность технологической установки. Автоматика плавно снижает температуру по заданному графику для исключения деформации тонкостенных изделий.

Управление скоростью охлаждения проводят через частотные преобразователи на вентиляторах, которые меняют интенсивность обдува по сигналам контроллера. Система безопасности блокирует открытие люка печи до момента, когда температура деталей упадет до безопасного уровня в +60℃. Это защищает персонал от термических ожогов и предотвращает возгорание остатков порошковой смеси при контакте с воздухом.

Анодные корзины из низкоуглеродистой стали или титана позволяют использовать для восполнения ионов в электролите цинковые гранулы, а не массивные литые плиты. Конструкция представляет собой жесткий каркас из просечной сетки, который обеспечивает свободный доступ раствора к растворяемому материалу. Стальной каркас не разрушается в щелочных ваннах, так как находится под защитным потенциалом и покрывается пассивной пленкой.

Применение гранул исключает образование нерастворенных обрезков и позволяет поддерживать постоянную площадь анодной поверхности. Этот эффект гарантирует стабильную плотность тока на деталях и исключает перекосы по толщине защитного слоя.

Корзины снабжают плотными мешками из полипропиленовой ткани для задерживания шлама и мелких фракций цинка. На верхней части устанавливают мощный медный крюк, который для защиты от агрессивных брызг и испарений покрывают слоем никеля. Плотный контакт крюка с анодной штангой предотвращает нагрев соединений и скачки напряжения в электрической цепи. Сетчатая структура позволяет ионам металла беспрепятственно перемещаться к катоду, сохраняя высокую скорость процесса.

Рекуператоры тепла улавливают энергию отработанных дымовых газов из печей горячего цинкования для подогрева воздуха, который поступает в горелки. Оборудование представляет собой пластинчатый или трубчатый теплообменник из жаропрочной стали, который монтируют в вытяжном канале дымохода.

Нагретый до +300℃ воздух повышает температуру горения топлива и обеспечивает существенную экономию природного газа до 15-20%. Предварительный подогрев также снижает термический удар по стенкам цинкового котла, что продлевает срок его эксплуатации. Система управления поддерживает баланс потоков для достижения максимального КПД.

Корпус аппарата снабжают слоем минеральной изоляции для минимизации потерь тепла и защиты персонала от ожогов при контакте с трубами. Датчики температуры и давления контролируют состояние каналов, сигнализируя о необходимости очистки от сажи или продуктов сгорания. Программное обеспечение синхронизирует работу вентиляторов подпитки с мощностью горелок, поддерживая идеальный стехиометрический состав смеси.
