Цинкование металла

Слой цинка создает на поверхности заготовки надежную преграду, которая полностью изолирует железо от контакта с влагой и кислородом. Металл приобретает высокую химическую устойчивость, потому что цинк обладает уникальной способностью к самоокислению с образованием плотной пленки.

Если на поверхности появляется царапина, покрытие начинает работать как активный анод. В паре с железом цинк имеет более отрицательный потенциал, поэтому он разрушается первым и сохраняет целостность стальной основы. Такая электрохимическая защита исключает появление подслойной коррозии даже в условиях постоянной влажности.

Срок службы оцинкованных изделий достигает 50 лет и более — в зависимости от условий окружающей среды. Плотность и адгезия защитного слоя обеспечивают сохранение прочностных характеристик металла на протяжении десятилетий. Нанесение цинка позволяет использовать обычную углеродистую сталь в агрессивных зонах, где раньше требовались дорогие сплавы. Технология гарантирует отсутствие рыжего налета и разрушения структуры материала при длительном хранении на открытых площадках.

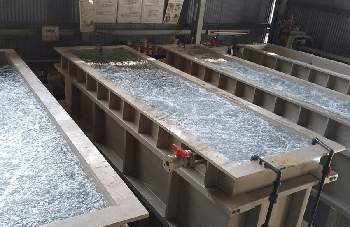

Толщина защитного панциря определяет время, в течение которого деталь будет сопротивляться коррозии. При гальваническом способе на металл наносят слой в 5–15 мкм, чего вполне достаточно для работы внутри помещений или в сухом климате.

Если заготовка будет постоянно находиться на открытом воздухе, выбирают горячее цинкование с толщиной покрытия 40–100 мкм. В самых суровых промышленных зонах или в морской воде толщину увеличивают до 150 мкм и более. Мастер подбирает параметры процесса так, чтобы защита соответствовала категории агрессивности среды.

Слишком тонкий слой быстро истощается из-за естественного износа и химических реакций. Однако чрезмерное наращивание металла может привести к хрупкости покрытия и его отслаиванию при ударах. Для мелких крепежных элементов типа болтов и гаек оптимальной считается толщина 20–30 мкм, которая сохраняет работоспособность резьбы. Каждая деталь в партии должна иметь идентичные характеристики после выхода из сушильной камеры.

Сварка изделий с цинковым слоем требует обязательной зачистки кромок до чистого металла в зоне термического влияния. Цинк плавится при температуре +419℃ и начинает активно испаряться задолго до того, как расплавится сталь.

Пары металла проникают в сварочную ванну и вызывают появление пор, трещин и шлаковых включений внутри шва. Это ведет к резкому снижению механической прочности соединения и делает узел уязвимым к нагрузкам. Кроме того, выделяющийся белый дым мешает визуальному контролю процесса и представляет опасность для персонала.

Чтобы получить качественный стык, защитный слой удаляют шлифовальным инструментом на ширину не менее 20 мм от края. После завершения монтажных работ зону шва восстанавливают с помощью холодного цинкования или газотермического напыления. Подобный ремонт возвращает целостность антикоррозионному барьеру и предотвращает развитие ржавчины на месте сплавления.

Визуальный осмотр позволяет определить качество обработки по наличию характерных радужных разводов и металлического блеска. Качественное покрытие должно быть ровным, без вздутий, крупных наплывов и темных матовых пятен. Если поверхность выглядит неоднородной, это часто свидетельствует о плохой очистке металла перед погружением в ванну.

На производстве используют магнитные приборы, которые фиксируют расстояние от датчика до железной основы с точностью до 1 мкм. Лабораторные тесты включают проверку адгезии методом нанесения сетки царапин или с помощью изгиба образца.

Для подтверждения защитных свойств проводят испытания в камерах соляного тумана, где имитируют агрессивное воздействие среды. Появление «белой ржавчины» в течение первых часов теста сигнализирует о нарушении технологии пассивации. Проверка на наличие скрытых пор осуществляется с помощью капли раствора сульфата меди, которая не должна менять цвет на поверхности цинка.

Фосфатирование создает на цинке тонкую кристаллическую пленку, которая значительно повышает сопротивляемость металла внешним факторам. Процесс помогает устранить естественный желтоватый оттенок покрытия и придает ему благородный серый вид.

Фосфатный слой служит идеальным грунтом перед последующей покраской, так как он в 3 раза увеличивает адгезию лаков к основе. Микропористая структура поверхности обеспечивает надежное механическое сцепление полимерных молекул с металлом. Если деталь получит глубокий скол краски, фосфаты заблокируют распространение коррозии под слоем декоративного пигмента.

Технология также улучшает антифрикционные свойства заготовок, что важно для деталей, которые работают в узлах трения. Фосфатирование предотвращает возникновение задиров при монтаже сложных механизмов и упрощает процесс сборки. Слой солей блокирует доступ агрессивных газов к активному цинку, продлевая жизнь защитной броне. Метод активно применяют в автомобильной промышленности при подготовке кузовных элементов к окрашиванию.

Габаритные размеры заготовки увеличиваются на величину нанесенного цинкового слоя, что важно учитывать при изготовлении точных узлов. Горячий метод может прибавить до 0.1 мм на сторону, поэтому отверстия малого диаметра часто требуют повторной калибровки. Внутренние резьбы после такой обработки могут стать непроходными, если конструктор не заложил соответствующие припуски.

Гальваническое цинкование действует более деликатно и приращение размеров здесь составляет не более 10–15 мкм. Стабильность геометрии при термодиффузионном методе выше, так как слой нарастает за счет проникновения атомов внутрь решетки.

При проектировании механизмов инженеры предусматривают минусовые допуски на посадочные места валов и отверстий. Если требования к точности очень жесткие, после цинкования проводят финишную механическую шлифовку. Однако снятие более 20% толщины слоя резко снижает его защитные характеристики. Тщательный расчет параметров покрытия обеспечивает идеальную собираемость механизмов без лишней подгонки.

Цинк относится к природным элементам, которые не накапливаются в организме в токсичных дозах и легко поддаются переработке. В процессе эксплуатации оцинкованные изделия не выделяют вредных паров и не загрязняют почву опасными соединениями. Металл можно переплавлять неограниченное количество раз вместе со стальным ломом без потери его физических свойств.

Оборудование для гальваники на современных заводах работает по замкнутому циклу, что исключает сброс реагентов в водоемы. Использование современных бесхромовых пассиваторов делает производство полностью соответствующим международным экологическим стандартам.

Отработанные растворы и шлам из ванн проходят через станции нейтрализации, где металлы осаждают в виде безопасных солей. Воздух в цехах очищают мощными фильтрами, которые улавливают мельчайшие частицы аэрозоля. Переход на холодное и гальваническое цинкование снижает выбросы парниковых газов, так как эти процессы требуют меньше энергии.

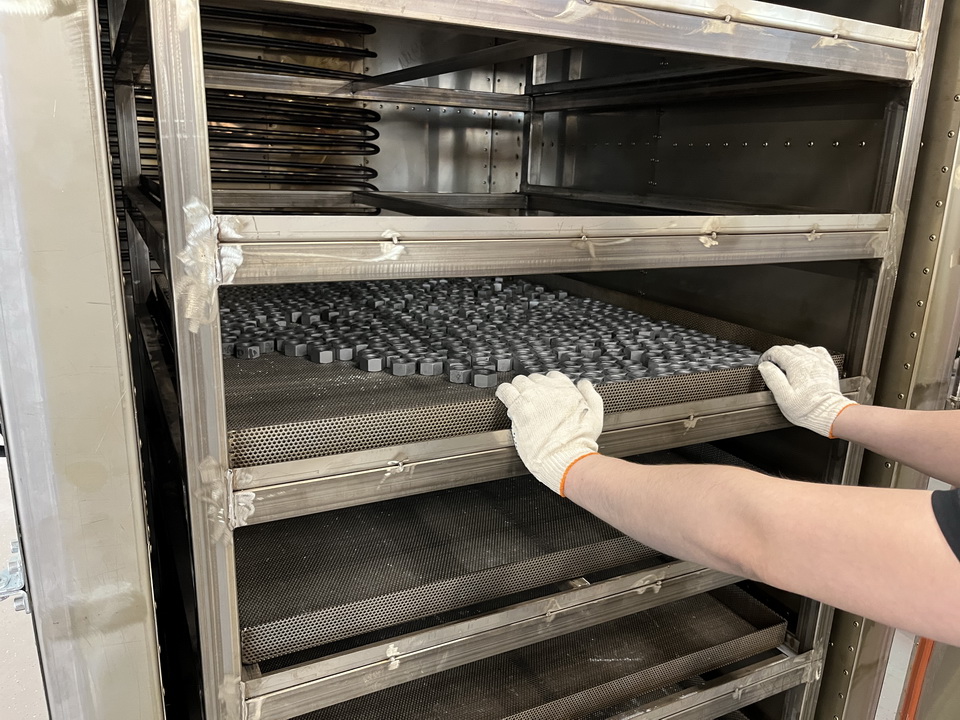

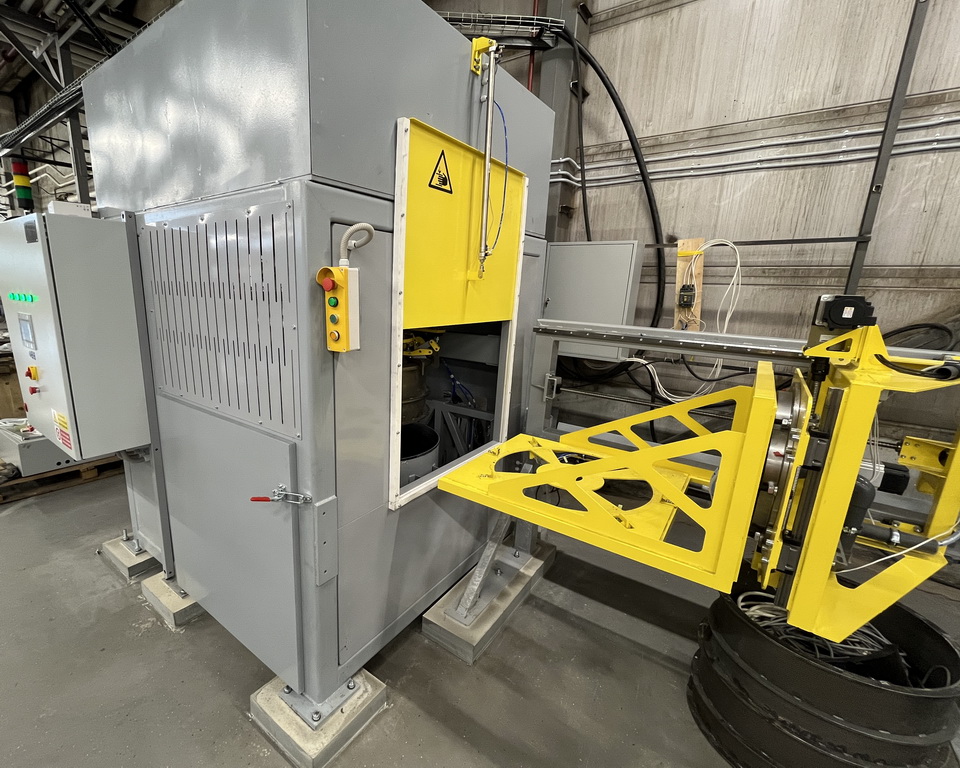

Термодиффузия обеспечивает получение абсолютно равномерного слоя на деталях любой сложной формы с глубокими отверстиями. Процесс протекает в герметичных камерах при температуре около +400℃, где пары цинка проникают в структуру стали на атомарном уровне.

Защитный слой в точности повторяет рельеф поверхности и не создает наплывов на острых кромках и впадинах резьбы. Покрытие обладает самой высокой адгезией среди всех способов оцинковки, так как оно врастает в основу. Это исключает риск отслоения брони при сильных механических ударах или вибрациях.

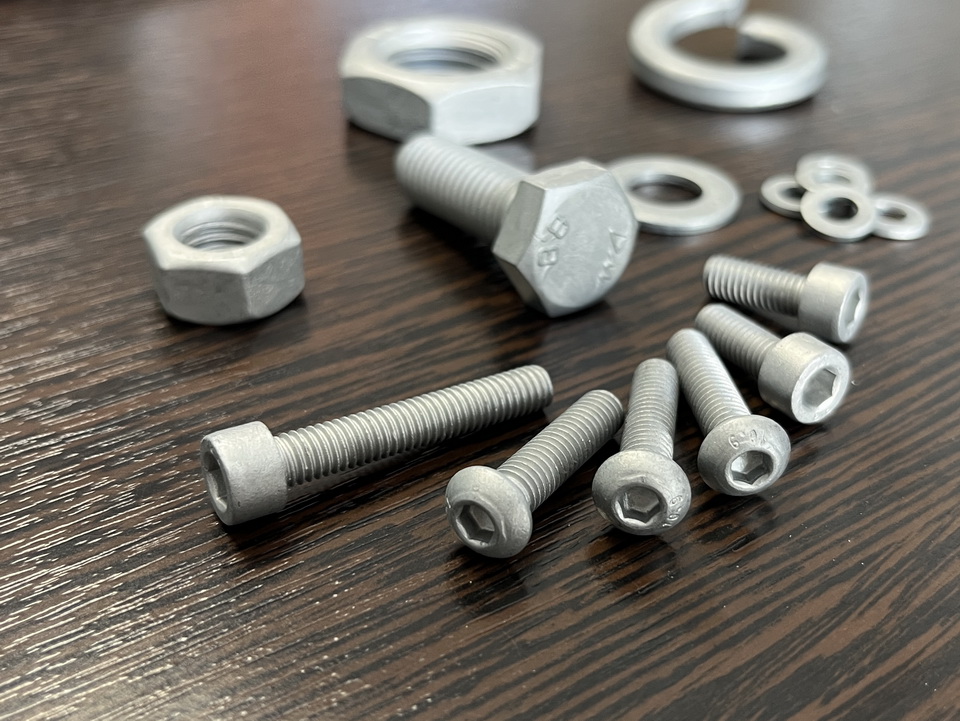

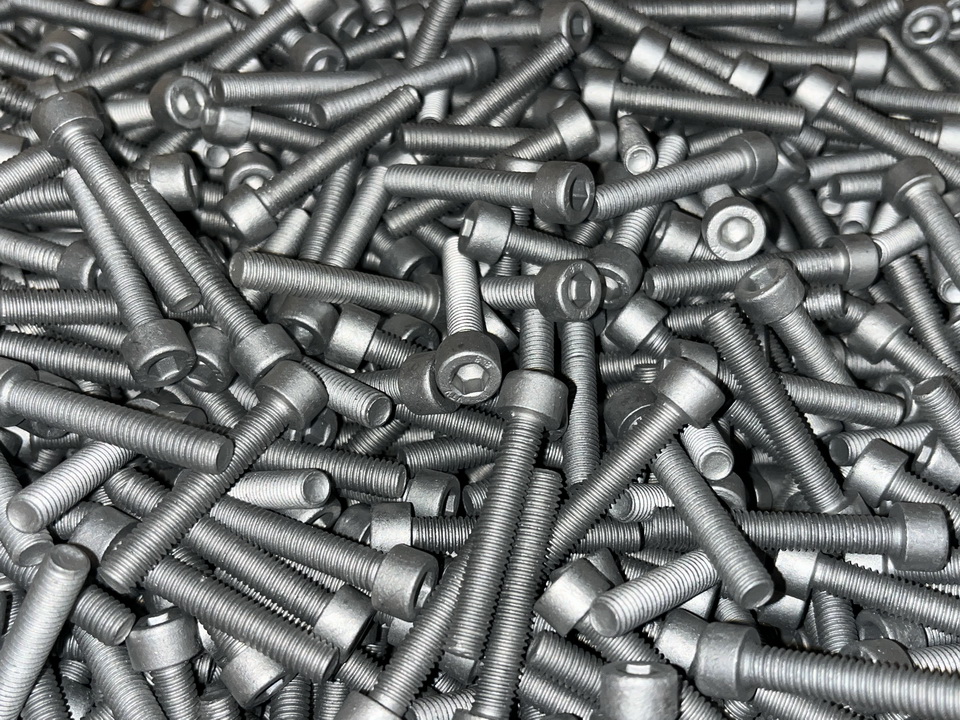

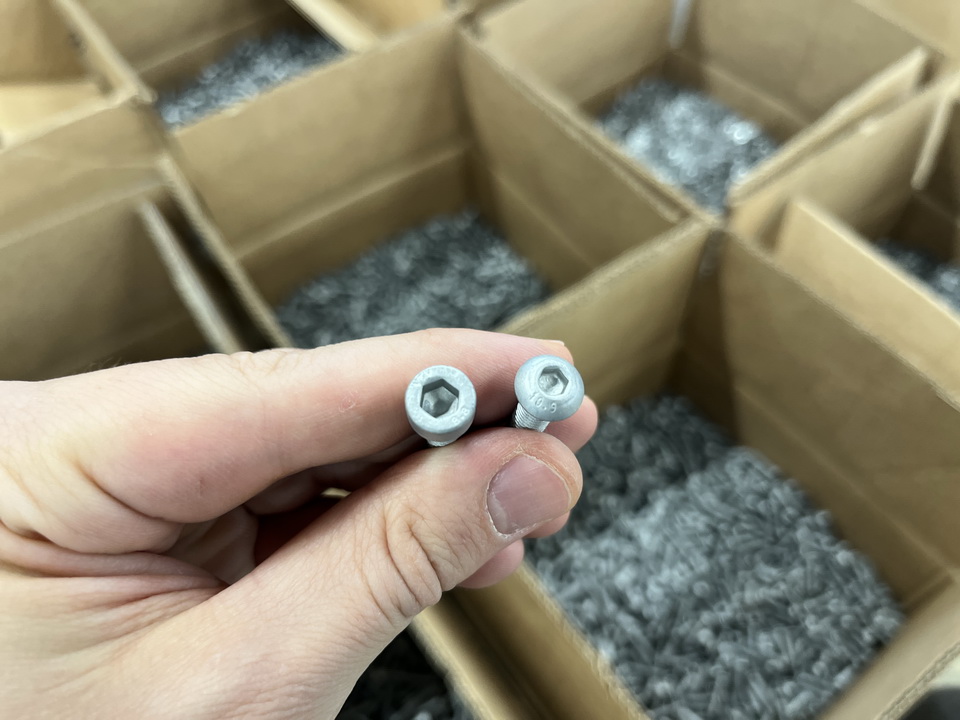

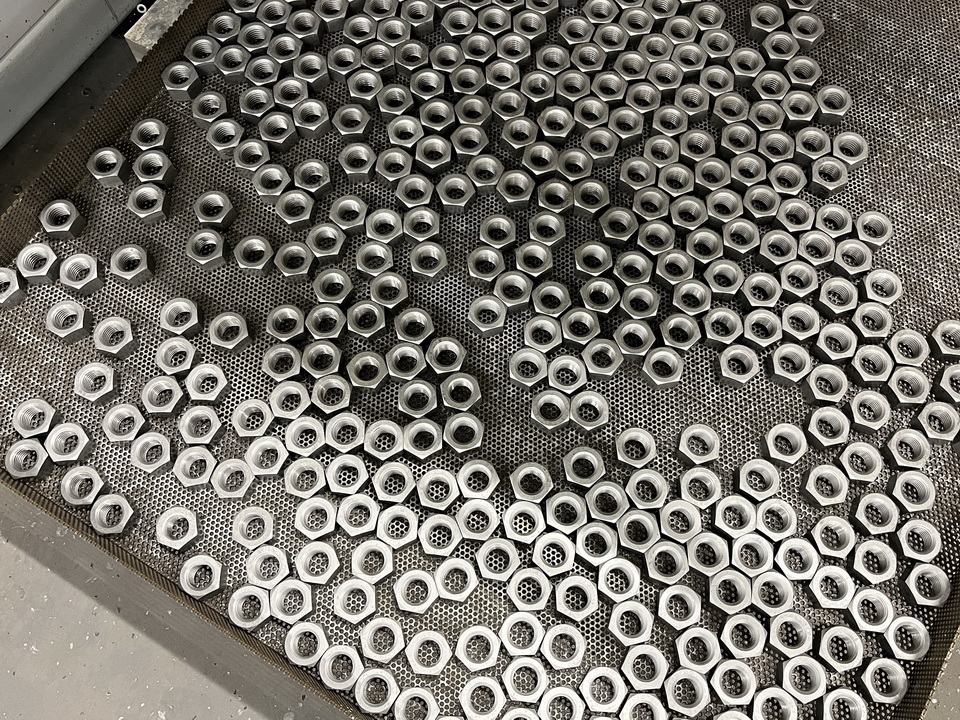

Технология позволяет обрабатывать высокопрочные стали без риска возникновения водородной хрупкости, что критично для авиации. Поверхность приобретает высокую твердость и сопротивляемость абразивному износу в парах трения. Слой после термодиффузии имеет матовый серый цвет и служит отличной базой для нанесения красок. Метод исключает появление пор и раковин в защитном панцире, обеспечивая герметичность защиты.

Белый рыхлый налет возникает на свежеоцинкованной поверхности из-за контакта с влагой в условиях плохой вентиляции. Продукт окисления цинка портит эстетический вид изделия и может постепенно разрушить защитный слой.

Для предотвращения этого дефекта детали после ванны подвергают обязательной пассивации в растворах хроматов или синтетических восков. Плотная невидимая пленка блокирует доступ воды к активному металлу и сохраняет блеск заготовки. Своевременная сушка изделий теплым воздухом после промывки также исключает риск появления пятен.

При хранении на складах оцинкованные листы и трубы прокладывают ингибированной бумагой или обеспечивают зазоры для циркуляции воздуха. Касаться поверхности голыми руками не рекомендуется, так как соли из кожных выделений провоцируют локальную коррозию. Если белый налет уже появился, его удаляют мягкими щетками и проводят повторную химическую обработку. Постоянный контроль влажности в складских помещениях гарантирует сохранение товарного вида продукции.

Свежий цинковый слой обладает плохой адгезией к большинству стандартных красок, что ведет к быстрому шелушению покрытия. На поверхности цинка всегда присутствует тонкая пленка жиров и оксидов, которая мешает молекулярному сцеплению полимеров.

Чтобы краска держалась прочно, поверхность предварительно обезжиривают и подвергают легкому травлению или фосфатированию. Также используют специальные адгезионные грунты, которые разработали именно для цветных металлов. Только после такой подготовки можно наносить финишные эмали или порошковые составы. Если покрасить оцинковку без подготовки, защитный слой начнет отваливаться огромными пластами уже через год эксплуатации.

Совмещение цинкования и покраски создает систему «дуплекс», срок службы которой в 2 раза превышает сумму ресурсов каждого покрытия в отдельности. Цинк защищает сталь от ржавчины, а краска бережет цинк от химического истощения под дождем. Такая комбинация позволяет получать долговечные и красивые конструкции для городской среды.

Флюсование — финальный этап подготовки металла перед погружением в расплавленный цинк. Раствор солей хлорида цинка и аммония удаляет с поверхности остатки окислов, которые не смылись во время травления.

Флюс создает на заготовке тонкую защитную пленку, которая предотвращает моментальное окисление стали на пути к цинковой ванне. При контакте с жидким металлом этот слой мгновенно испаряется, обеспечивая идеальное смачивание основы расплавом. Без этой стадии цинк ляжет пятнами или вообще не сцепится со сталью, что приведет к браку.

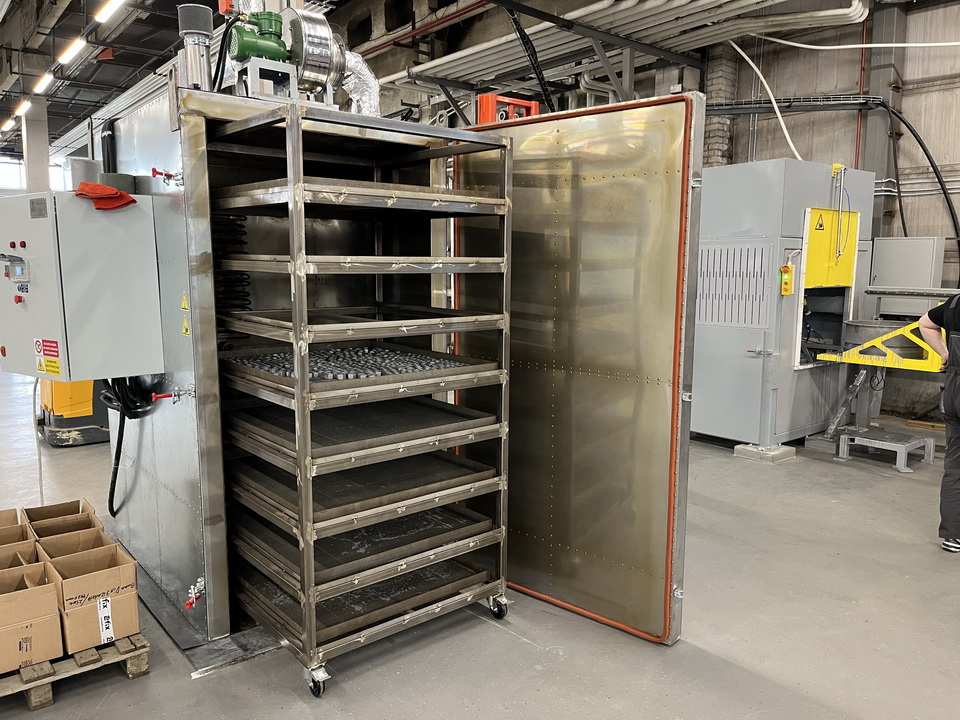

Качество флюса напрямую определяет отсутствие пор и черных точек на готовом изделии. Температура и концентрация раствора в ванне флюсования строго контролируются для получения равномерного налета. После извлечения из состава детали проходят стадию сушки в специальных печах при температуре +100℃. Это исключает риск разбрызгивания горячего цинка при погружении влажной заготовки. Тщательное выполнение флюсования гарантирует прочную молекулярную связь между железом и защитным слоем.

Цинкование эффективно защищает только тот металл, который прошел полную механическую и химическую очистку от продуктов распада. Нанесение цинка поверх рыхлой ржавчины или старой краски абсолютно бесполезно, так как адгезия в этом случае будет нулевой.

Перед обработкой старые конструкции подвергают пескоструйной очистке до металлического блеска или длительному травлению в кислотах. Если коррозия успела разрушить значительную часть сечения балки, цинкование не вернет ей былую прочность. Метод служит средством защиты, а не способом восстановления утраченной массы материала.

После глубокой очистки каверны от ржавчины заполняются цинком, что останавливает дальнейшее разрушение объекта. Холодное цинкование часто выбирают для ремонта мостов и опор электропередач прямо на месте их установки. Это позволяет значительно продлить жизнь инфраструктурным объектам без их демонтажа. Однако стоимость подготовки поверхности в таких случаях может превышать цену самого процесса оцинковки.
