Термодиффузионное цинкование

Процесс основан на взаимном перемещении частиц двух металлов, когда заготовку помещают в среду сухого цинкового порошка. При температуре выше +400℃ молекулы цинка переходят в парообразную фазу и начинают активно бомбардировать поверхность железа. В результате диффузии цинк встраивается в кристаллическую решетку стали и образует несколько слоев из интерметаллидов. На границе раздела возникает зона, где железо и цинк составляют единое целое на молекулярном уровне.

Такое строение гарантирует, что защита не отслоится даже при сильных ударах или деформациях изделия во время монтажа. Плотность слоя нарастает равномерно по всей площади контакта, потому что газовая среда заполняет малейшие неровности рельефа.

Скорость проникновения элементов вглубь металла зависит от времени выдержки в термической печи и концентрации шихты. Когда нагрев достигает оптимальных значений, диффузия идет со скоростью до 10 мкм в час. Слой не просто ложится сверху, а вырастает из самой структуры заготовки, что исключает риск появления скрытых пустот. Металл приобретает высокую твердость и сопротивляемость абразивному износу, так как защитный панцирь содержит до 25% железа в поверхностной фазе.

Метод полностью исключает возникновение водородного охрупчивания, которое часто разрушает болты класса 10.9 и выше после гальванических ванн. При термодиффузионном способе в технологической цепочке отсутствуют стадии электролиза и травления в сильных кислотах. Водород не выделяется на поверхности металла и не проникает в его структуру, поэтому сталь сохраняет свою первоначальную вязкость и пластичность.

Это качество позволяет использовать обработанные метизы в самых ответственных узлах мостов, кранов и железнодорожных путей. Высокая адгезия покрытия гарантирует, что при затяжке гайки с большим крутящим моментом защитный слой останется целым и не превратится в труху.

Температурный режим обработки не превышает точку отпуска закаленных сталей, поэтому механические характеристики болтов остаются неизменными. Цинковая оболочка точно повторяет профиль витков без образования наплывов и капель, которые характерны для горячего метода. Собираемость узлов обеспечивается сразу после извлечения деталей из реторты без повторной калибровки резьбы. Термодиффузия создает матовую поверхность, которая хорошо удерживает консервационные смазки и лакокрасочные материалы.

Государственный стандарт разделяет покрытия на пять основных классов в зависимости от требуемой толщины и условий эксплуатации. Первый класс предполагает слой от 6 до 9 мкм, который используют для деталей, работающих в сухих помещениях. Если изделие будет находиться в промышленной атмосфере с умеренной влажностью, выбирают третий класс с толщиной защиты от 21 до 30 мкм. Пятый класс обеспечивает максимальную броню от 40 до 50 мкм, что необходимо для дорожных конструкций и арматуры в морском климате.

Заказчик указывает нужный класс в техническом задании, а технологи настраивают время цикла в печи для достижения заданных параметров. Более толстые слои свыше 50 мкм могут привести к потере пластичности покрытия, поэтому их наносят только по специальному согласованию.

Каждому классу соответствует свой уровень антикоррозионной стойкости в часах испытаний соляным туманом. Правильный подбор толщины цинка позволяет экономить ресурсы и гарантирует надежность защиты.

Механическая очистка с помощью колотой стальной или чугунной дроби создает на металле идеальный микрорельеф для последующей диффузии. Дробь сбивает окалину и ржавчину, одновременно наклепывая поверхностный слой и повышая его усталостную прочность.

В отличие от химии такой метод не вносит в структуру стали атомарный водород и не вызывает межкристаллитную коррозию. Поверхность заготовки приобретает равномерную шероховатость, которая увеличивает площадь контакта с цинковым порошком в 2 раза. Благодаря этому диффузионные процессы стартуют быстрее и проходят более интенсивно по всей площади изделия.

Отказ от использования кислот делает производство более экологичным и избавляет от необходимости строить дорогие очистные сооружения. Дробеструйная обработка эффективно удаляет загрязнения из труднодоступных углов и глубоких отверстий сложной фурнитуры. Когда металл проходит через стадию механической активации, он становится химически чистым и готовым к моментальному впитыванию паров цинка. После завершения очистки детали сразу направляют на загрузку в реторты для исключения повторного окисления на воздухе.

Превышение порога в +470℃ запускает нежелательные изменения в структуре интерметаллидных слоев, которые делают покрытие хрупким. При сильном нагреве в зоне диффузии начинают преобладать фазы с высоким содержанием железа, что приводит к снижению коррозионной стойкости. Слой цинка может приобрести пористую структуру и начать осыпаться в виде чешуек при малейшем механическом воздействии.

Стабильный температурный режим в диапазоне +400–450℃ гарантирует получение плотной и пластичной брони. Технологи строго следят за показаниями датчиков внутри реторты, чтобы не допустить термического перегрева заготовок.

Высокие температуры также могут вызвать деформацию тонкостенных деталей и нарушение их геометрической точности. Когда нагрев выходит за пределы нормы, возрастает риск спекания цинкового порошка в крупные комки, которые портят чистоту поверхности. После такой обработки изделия приобретают неприятную шероховатость и теряют товарный вид. Оборудование оснащают системами автоматического регулирования мощности ТЭНов для поддержания теплового баланса.

Газообразная фаза цинка обладает высокой проникающей способностью и заполняет весь свободный объем герметичного контейнера. Пары металла проникают в самые глубокие пазы, узкие каналы и глухие отверстия, куда невозможно достать при обычном напылении.

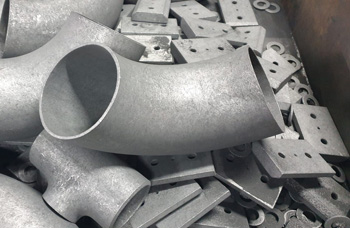

Внутренняя поверхность труб получает защиту такой же толщины и качества, как и внешняя стенка, потому что давление газа распределяется равномерно. Это свойство делает метод незаменимым для обработки элементов трубопроводов, кранов и сложных гидравлических распределителей. Слой цинка блокирует развитие коррозии изнутри, предотвращая сужение проходного сечения системы продуктами распада.

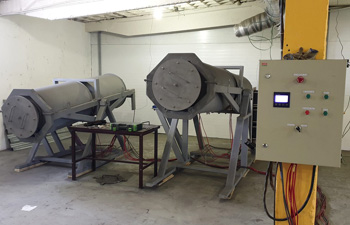

Во время вращения реторты детали постоянно перемещаются, что способствует активной циркуляции цинковых паров во всех полостях. Использование специальных активаторов в составе шихты ускоряет перенос атомов в застойные зоны. В результате даже на прецизионной внутренней резьбе формируется беспористое покрытие с идеальной адгезией. Качество внутренней оцинковки проверяют с помощью эндоскопов или методом разрушающего контроля на образцах-свидетелях.

Использование аргона или азота внутри реторты создает защитную атмосферу, которая предотвращает окисление цинка и стали до начала диффузии. В безвоздушной среде атомы металлов остаются активными и легко вступают в химическое взаимодействие друг с другом.

Отсутствие кислорода исключает появление рыхлых окислов, которые могли бы ослабить связь покрытия с основой. Инертная среда способствует получению более чистого и однородного слоя с металлическим блеском. Когда в камеру подают газ, он также помогает равномерно распределять тепло по всему объему загрузки.

Стабильная атмосфера внутри оборудования повышает экономическую эффективность процесса, так как снижает расход дорогостоящего цинкового порошка. Порошок не выгорает и не превращается в бесполезный шлам, сохраняя свои рабочие свойства в течение многих циклов. Применение вакуумных насосов перед подачей газов удаляет остатки влаги, которые могут вызвать появление пузырей на готовой поверхности.

Термодиффузионное цинкование — лучший способ защиты пружин от атмосферной коррозии без потери их упругих свойств. Слой металла обладает высокой эластичностью и не растрескивается при многократных циклах сжатия и растяжения витков.

В отличие от хрупкого хрома диффузионный цинк следует за деформациями проволоки как вторая кожа. Процесс исключает риск наводороживания, поэтому пружины не лопаются внезапно под статической нагрузкой. Поверхность заготовки приобретает стойкость к усталостному разрушению, так как цинк блокирует рост микротрещин на ранних стадиях.

Тонкий и плотный слой в 15–20 мкм практически не меняет жесткость пружины и не влияет на ее геометрические размеры. После обработки изделия сохраняют свою функциональность при температурах от -60℃ до +200℃. Защитная пленка предотвращает появление очагов ржавчины в местах соприкосновения витков, что в разы увеличивает ресурс узла. Метод активно применяют в производстве клапанных механизмов, тормозных систем и элементов подвески спецтехники.

Характерный «мышиный» цвет является естественным визуальным признаком качественного термодиффузионного слоя. Поверхность получается матовой, потому что она состоит из сложной смеси цинка и железа, которая активно рассеивает свет.

В отличие от гальваники здесь отсутствует зеркальный блеск чистого металла, так как структура покрытия имеет микроскопическую шероховатость. Подобный оттенок свидетельствует о завершении процесса диффузии и формировании прочных интерметаллидных фаз. Цвет может варьироваться от светло-серого до темно-графитового в зависимости от состава стали и времени выдержки в печи.

Для технических деталей этот тусклый тон не имеет значения, так как главная роль покрытия заключается в защите от разрушения. Если заказчику важна эстетика, на оцинкованный металл наносят дополнительные полимерные или лакокрасочные слои. Матовая фактура служит великолепным грунтом и обеспечивает высокую адгезию декоративных составов. Однородность цвета по всей площади изделия подтверждает отсутствие зон перегрева и равномерность распределения порошка в реторте.

Для мониторинга состояния защиты используют периодические осмотры и замеры остаточной толщины слоя магнитными толщиномерами. Когда серая матовая поверхность начинает приобретать темные или рыжеватые пятна, это сигнализирует об истощении цинкового запаса.

Термодиффузионное покрытие разрушается крайне медленно, теряя в среднем от 1 до 3 мкм в год в зависимости от условий среды. При достижении критической толщины менее 5 мкм рекомендуется провести повторную обработку детали или нанести защитную краску. Постоянный контроль позволяет вовремя заметить износ и предотвратить глубокое разрушение стали.

В узлах трения износ контролируют по изменению зазоров и появлению металлической пыли в смазке. Диффузионный слой обладает высокой твердостью, поэтому он долго сохраняет первоначальные размеры посадочных мест. Для ответственных конструкций мостов и опор графики осмотров составляют на десятилетия вперед. Высокая плотность интерметаллидов препятствует быстрому вымыванию цинка дождями и агрессивными газами.

Главным ограничением метода являются габариты рабочей камеры печи, которые редко превышают 3–4 м в длину. Массивные строительные балки и фермы длиной 12 м просто не помещаются в стандартные реторты для вращения.

Процесс требует герметичности и постоянного движения деталей внутри шихты, что технически сложно реализовать для тяжелых и длинномерных объектов. Также при вращении огромные заготовки могут повредить стенки оборудования или деформировать друг друга под собственной массой. Для защиты таких конструкций эффективнее использовать горячее цинкование или газотермическое напыление.

Высокие энергозатраты на прогрев массивных объемов порошка также делают обработку крупных балок экономически невыгодной. Термодиффузия ориентирована на массовое производство мелкого и среднего проката, метизов и фурнитуры. Для этих категорий товаров метод показывает лучшую производительность и минимальную себестоимость единицы продукции. Технология позволяет получать идеально ровный слой на тонких деталях, которые горячий цинк может просто расплавить или погнуть.

Пассивация создает на поверхности цинка тонкую невидимую пленку, которая блокирует возникновение «белой ржавчины» на ранних этапах хранения. После извлечения из печи цинк остается химически активным и может быстро покрыться белым налетом при контакте с влагой.

Погружение в растворы солей или хроматов нейтрализует эту активность и придает покрытию дополнительную химическую стойкость. Пленка закрывает микропоры в структуре диффузионного слоя и служит вторым эшелоном обороны против кислорода. Этот этап является обязательным для обеспечения товарного вида и долговечности продукции.

Процесс пассивирования занимает всего несколько минут и проходит при комнатной температуре в специальных ваннах. Изделия приобретают легкий золотистый или радужный отлив, который служит индикатором качественной обработки. После промывки и сушки детали готовы к упаковке и не требуют дополнительной консервации маслом. Пассивированный слой обладает высокой адгезией к краскам, что облегчает последующий декор металлоконструкций.
