Оборудование для горячего цинкования

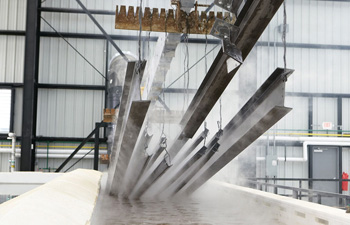

Для производства цинковых ванн используют сталь особого химического состава, где содержание кремния не превышает 0.03%. Ограничение обусловлено химической реакцией между железом и расплавом, потому что при более высоких значениях скорость растворения стенок котла растет в геометрической прогрессии. Когда в металле присутствует кремний выше нормы, на границе сред формируется рыхлая фаза, которая не препятствует дальнейшему разрушению емкости.

Котлы из сертифицированных сплавов служат до 10-15 лет, а дешевые аналоги выходят из строя через год эксплуатации. Стенки резервуара делают толщиной от 50 до 60 мм, чтобы выдерживать колоссальное давление тяжелого жидкого металла.

Процесс сварки листов требует соблюдения температурных режимов и контроля каждого шва, так как малейшая микротрещина приведет к аварийному прорыву расплава. Перед запуском нового оборудования поверхности проходят механическую обработку для обеспечения идеального контакта. Системы контроля постоянно отслеживают толщину стенок с помощью ультразвуковых датчиков.

Насосы для удаления донного осадка, или гартцинка, имеют специальную конструкцию с выносным двигателем и длинным валом из жаропрочного сплава. В процессе цинкования на дне ванны скапливаются тяжелые соединения железа и цинка, которые нужно периодически извлекать для сохранения качества покрытия.

Оборудование погружают непосредственно в расплав, при этом рабочее колесо захватывает густую массу и подает ее в приемные изложницы через обогреваемый трубопровод. Температура внутри помпы должна быть не ниже +450℃, иначе металл мгновенно застынет и заблокирует механизм. Мощный привод обеспечивает высокую производительность, что позволяет очистить дно гигантского котла за несколько часов работы.

Все узлы трения внутри насоса изготавливают из керамики или вольфрамовых соединений, которые не растворяются в жидком цинке. Система управления снабжается частотным преобразователем для плавной регулировки напора в зависимости от вязкости осадка. После завершения откачки установку поднимают и продувают сжатым воздухом для удаления остатков металла из внутренних каналов. Использование автоматизированных насосов заменяет тяжелый ручной труд с применением черпаков.

Рекуператоры тепла улавливают энергию отработанных дымовых газов для предварительного подогрева воздуха, который поступает в газовые горелки котла. Устройство представляет собой трубчатый теплообменник из нержавеющей стали, который монтируют внутри дымоходного канала. Горячие газы с температурой до +600℃ отдают тепло приточному потоку, что повышает КПД всей нагревательной системы на 15-20%.

Предварительный подогрев воздуха обеспечивает более стабильное горение факела и снижает расход природного газа. Для контроля эффективности теплообмена в режиме реального времени оборудование снабжают датчиками давления и температуры.

Корпус аппарата защищают слоем базальтовой изоляции для минимизации потерь энергии в окружающую среду. Программное обеспечение печи автоматически меняет соотношение газа и воздуха при изменении температуры рекуперации. Регулярная очистка внутренних трубок от сажи и продуктов сгорания предотвращает падение производительности и рост аэродинамического сопротивления. Использование вторичного тепла делает процесс горячего цинкования более экологичным и снижает себестоимость продукции.

Комплексы очистки воздуха удаляют токсичный аэрозоль хлорида аммония и пары цинка, которые возникают в момент погружения деталей в расплав. Над ванной устанавливают герметичное укрытие в виде подвижного колпака или стационарной кабины с автоматическими шторами.

Мощные вентиляторы затягивают загрязненный поток и направляют его в рукавные фильтры со специальным напылением из фторопласта. Ткань задерживает мельчайшие частицы пыли, а очищенный воздух выбрасывается в атмосферу через высокую трубу. Применение таких систем необходимо для соблюдения экологических норм и защиты металлоконструкций цеха от коррозии.

Внутри фильтровальной установки работает система импульсной продувки, которая периодически сбрасывает накопленный налет в накопительный бункер. Собранную пыль часто возвращают в производство или отправляют на переработку для извлечения ценных компонентов. Датчики контроля тяги и температуры предотвращают возгорание фильтровальных элементов при случайном попадании искр.

Автоматические питатели вводят в цинковый котел алюминий, никель или олово в виде мерных чушек или тонкой проволоки. Небольшие добавки алюминия (до 0.005%) повышают блеск и предотвращают окисление цинка на воздухе. Никель помогает контролировать толщину слоя на реактивных сталях, которые содержат много кремния и фосфора.

Оборудование включает магазин с запасом металла, механизм подачи и систему контроля веса каждой порции. Процесс дозирования происходит по заданной программе, когда компьютер рассчитывает расход компонентов на основе площади обработанных деталей. Точное введение лигатур гарантирует стабильность цвета и коррозионной стойкости защитной пленки.

Установка подачи проволоки снабжается роликовым приводом и направляющей трубкой, которая опускается максимально близко к поверхности расплава. Система управления отслеживает скорость расхода и сигнализирует о необходимости пополнения запаса материалов. Применение автоматики исключает человеческий фактор и предотвращает передозировку добавок, которая может привести к охрупчиванию покрытия.

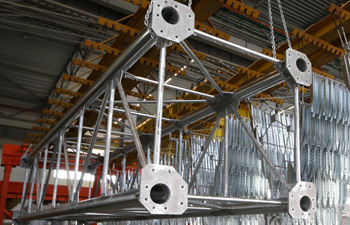

Вибрационные модули монтируют на траверсы подвесных систем для передачи механических колебаний на обрабатываемые изделия в момент их извлечения из цинка. Вибрация с частотой 20-50 Гц эффективно разрушает силы поверхностного натяжения расплава и заставляет излишки цинка стекать обратно в ванну. Эта процедура позволяет избежать образования наплывов, «сосулек» и непрокрасов во внутренних полостях труб или профилей.

Использование вибрации сокращает расход металла на 5-10% и значительно улучшает товарный вид готовой продукции. Оборудование включает эксцентриковые двигатели в герметичном исполнении и систему демпферов для защиты крановых путей от разрушения.

Амплитуду и время воздействия подбирают индивидуально для каждого типа изделий через пульт дистанционного управления. Автоматика включает вибрацию только в верхней точке подъема, чтобы не вызывать волнение зеркала и разбрызгивание металла. Крепежные элементы подвесок проектируют с учетом динамических нагрузок. Специальные датчики контролируют уровень вибрации и блокируют работу при возникновении резонанса или ослаблении захватов.

Бесконтактные или погружные плотномеры контролируют концентрацию солей в ванне флюсования для обеспечения идеальной подготовки поверхности перед цинкованием. Прибор измеряет плотность раствора и передает данные на контроллер системы дозирования в режиме реального времени. Когда значение падает из-за выноса реагентов деталями, автоматика открывает клапаны для подачи концентрированного раствора солей аммония и цинка.

Точное поддержание состава флюса исключает появление черных пятен и «проплешин» на оцинкованном слое. Использование плотномеров позволяет экономить до 15% химии за счет отказа от ручного приготовления смесей «на глаз».

Корпус датчика изготавливают из кислотостойких полимеров, которые не разрушаются при постоянном контакте с агрессивной среде. Встроенная функция термокомпенсации корректирует показания в зависимости от температуры жидкости для высокой точности данных. Результаты мониторинга сохраняют в электронном журнале и используют для анализа эффективности работы участка подготовки. Программное обеспечение позволяет настраивать границы допусков под разные марки стали и типы изделий.

Скоростные газовые горелки для печей цинкования должны обеспечивать равномерный прогрев стенок котла без образования зон локального перегрева. Оборудование проектируют для работы с избытком воздуха, что позволяет получать длинный и мягкий факел с низкой температурой продуктов сгорания.

Форсунки располагают по периметру ванны под углом к поверхности, чтобы продукты горения циркулировали в узком зазоре между футеровкой и металлом. Система управления мощностью плавно меняет подачу газа через электромагнитные клапаны по сигналам от нескольких термопар. Высокая точность регулировки крайне важна для предотвращения тепловых ударов по стальному корпусу ванны.

В состав каждой горелки входит блок ионизационного контроля пламени, который мгновенно перекрывает газ при случайном затухании. Вентиляторы подпитки снабжают фильтрами для очистки воздуха от цеховой пыли, которая может вызвать засорение сопел. Конструкция камеры сгорания исключает прямой контакт факела со стенкой котла, что в несколько раз продлевает срок его безопасной службы. Программный контроллер синхронизирует работу всех горелок для поддержания однородного температурного поля во всем объеме расплава.

Камеры предварительной сушки обеспечивают полное удаление влаги с поверхности деталей после флюсования для предотвращения выбросов расплава в ванне. Оборудование состоит из герметичного туннеля, мощных центробежных вентиляторов и системы газовых или электрических нагревателей.

Горячий воздух с температурой +80-120℃ принудительно циркулирует через зону расположения деталей, создавая интенсивный теплообмен. Быстрое испарение воды также способствует формированию плотной пленки флюса, которая защищает металл от окисления при нагреве. Процесс сушки в замкнутом объеме позволяет эффективно использовать энергию и исключает появление сквозняков в производственном помещении.

Стенки печи изготавливают из оцинкованной стали с толстым слоем минеральной изоляции для удержания тепла внутри камеры. Система заслонок и воздушных завес на входе и выходе минимизирует потери горячего воздуха при перемещении подвесок. Контроллер управляет временем выдержки и мощностью нагрева в зависимости от массы загрузки и типа изделий. Специальные датчики влажности отслеживают состояние среды и подают сигнал на частичное обновление воздуха для удаления паров воды.

Вибрационные или барабанные сепараторы извлекают частицы чистого цинка из золы, которая образуется на поверхности расплава в результате окисления. После снятия шлака с зеркала ванны массу загружают в установку, где происходит механическое разделение металла и легкого порошка оксидов. Процесс основан на разнице в плотности и температуре плавления компонентов смеси.

Оборудование включает систему подогрева и сита разной фракции для эффективной очистки металлической составляющей. Возврат извлеченного цинка в основной котел позволяет экономить до 2-3% дорогостоящего сырья от общего объема потребления. Применение сепараторов превращает отходы в ценный ресурс и повышает рентабельность предприятия.

Корпус установки снабжают мощной вытяжкой с фильтрами для улавливания пыли в процессе перемешивания материалов. Автоматика контролирует температуру внутри барабана, чтобы не допустить повторного окисления извлеченного металла при перегреве. Конструкция лопаток обеспечивает интенсивное трение частиц золы друг о друга, что способствует разрушению твердых корок. Полученный порошок оксида цинка собирают в герметичную тару и в дальнейшем продают химическим производствам.

Бесконтактные радарные или лазерные уровнемеры измеряют расстояние до зеркала расплава цинка без прямого соприкосновения с раскаленной средой. Прибор монтируют на специальном кронштейне над краем котла в зоне, защищенной от прямого воздействия дымовых газов. Сигнал отражается от поверхности металла и передается на электронный блок для вычисления текущего объема жидкости.

Точное поддержание уровня крайне важно для правильного погружения длинномерных конструкций и предотвращения перелива при загрузке. Когда значение падает ниже нормы из-за расхода цинка на покрытие, система подает сигнал на автоматический питатель слитков. Мониторинг исключает аварийные ситуации и позволяет точно вести учет потребления материалов.

Корпус датчика снабжают водяным охлаждением или системой обдува чистым воздухом для защиты электроники от мощного теплового излучения. Программное обеспечение фильтрует помехи от волн на поверхности и испарений флюса, обеспечивая точность замера до 1-2 мм. Питание прибора осуществляется по безопасному протоколу, что упрощает его обслуживание в условиях высокой влажности.

Системы автоматического позиционирования обеспечивают точное вхождение подвесок с деталями в створки укрытия ванны цинкования. Оборудование включает лазерные сканеры или индуктивные датчики, которые определяют положение рамы относительно оси котла с погрешностью до 1 мм.

Точная центровка предотвращает удары изделий о стенки и край котла, что исключает повреждение дорогостоящей стальной емкости. Автоматика плавно корректирует движение крана или тележки, компенсируя возможные раскачивания груза при транспортировке. Это позволяет проектировать ванны с минимальными зазорами для снижения тепловых потерь и площади испарения зеркала цинка. Применение систем наведения повышает общую безопасность и ускоряет процесс погрузки заготовок.

Программный контроллер запоминает координаты каждой позиции и синхронизирует работу приводов с датчиками положения штор укрытия. Если система фиксирует отклонение траектории, транспортная линия мгновенно останавливается для предотвращения аварийного соударения. Использование прецизионных датчиков исключает человеческий фактор при работе в условиях ограниченной видимости из-за дыма или пара.
