Горячее цинкование

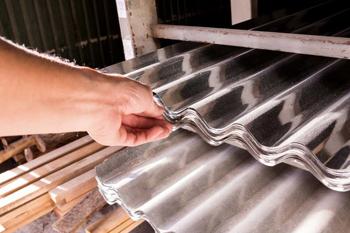

Толщина цинкового покрытия напрямую зависит от габаритов заготовки и химического состава стали. Для изделий из проката толщиной от 3 до 6 мм стандартный слой металла составляет обычно от 70 до 100 мкм.

Если конструкцию изготавливают из более массивных элементов свыше 6 мм, толщина брони может достигать 150–200 мкм. Подобный плотный барьер обеспечивает надежную защиту от ржавчины на срок до 50 лет в условиях открытого воздуха. Контроль параметров проводят с помощью магнитных приборов, которые замеряют расстояние до стальной основы в нескольких точках.

Жидкий металл заполняет все микроскопические неровности и поры основы, потому что процесс протекает при температуре около +450℃. На границе раздела фаз образуется прочная зона интерметаллидов, которая гарантирует высокую адгезию. Слой цинка не просто ложится сверху, а вступает в химическую реакцию с железом. В итоге получается монолитное покрытие, которое не боится сильных механических ударов.

При проектировании конструкций под горячую оцинковку обязательно предусматривают технологические отверстия для свободного прохода расплава. Когда заготовку опускают в ванну, воздух должен полностью покинуть внутренние полости труб или закрытых профилей.

Если газовые пробки останутся внутри, эти участки не получат защитного слоя и станут очагами быстрой коррозии. Наличие закрытых полостей создает риск мощного взрыва из-за резкого расширения газов при нагреве до +450℃. Точный расчет диаметра и расположения отверстий гарантирует безопасность персонала и высокое качество работ.

Излишки жидкого цинка должны беспрепятственно стекать при извлечении детали из емкости. Если металл задержится во внутренних углах, там образуются толстые наплывы, которые помешают дальнейшей сборке узлов. Диаметр отверстий выбирают исходя из габаритов изделия, но обычно он составляет не менее 10 мм. Когда расплав циркулирует свободно, покрытие ложится ровным слоем на все поверхности.

Химический состав материала, а именно содержание кремния и фосфора, существенно меняет внешний вид и структуру цинкового слоя. Если доля кремния в сплаве находится в пределах от 0.04% до 0.12%, возникает эффект Санделина. В этом случае реакция между железом и цинком протекает слишком бурно, что приводит к образованию очень толстого и хрупкого покрытия темно-серого цвета.

Подобная поверхность быстро тускнеет и может начать шелушиться при механических нагрузках. Для получения блестящего и гладкого слоя содержание кремния должно быть менее 0.03% или находиться в диапазоне от 0.15% до 0.25%.

Цвет покрытия не выступает показателем его защитных качеств, потому что матовый серый слой часто обладает даже большей коррозионной стойкостью. Однако высокая хрупкость перенасыщенной зоны повышает риск появления сколов при транспортировке. Технологи подбирают время выдержки в ванне с учетом особенностей каждой плавки металла.

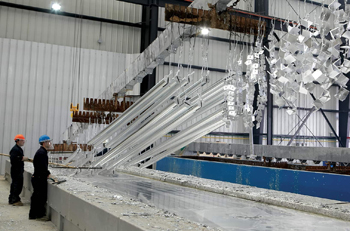

Если длина изделия превышает размеры емкости, применяют метод двойного погружения. Сначала в расплавленный цинк опускают одну часть заготовки, выдерживают нужное время и извлекают для остывания. Затем деталь переворачивают и погружают в ванну вторую сторону так, чтобы зоны покрытия перекрывали друг друга.

В месте стыка образуется небольшое утолщение, которое практически не влияет на защитные свойства. Такая технология позволяет обрабатывать опоры ЛЭП и мачты связи длиной до 15 м и более.

Процесс требует использования мощных кранов и точной фиксации объекта на подвесках. Важно следить за тем, чтобы время контакта с горячим металлом было одинаковым для обоих плеч конструкции. Двойное цинкование занимает больше времени, но позволяет защищать крупногабаритные фермы без их распиловки на части. После завершения работ место перехлеста проверяют на отсутствие пор и раковин.

Резкий нагрев до температуры +450℃ может вызвать искривление тонкостенных или длинномерных изделий. Причина кроется в высвобождении внутренних напряжений, которые накопились в металле после сварки или холодной прокатки.

Чтобы избежать деформации, при проектировании соблюдают симметрию в расположении ребер жесткости и сварных швов. Крупные листы и швеллеры опускают в ванну плавно и под определенным углом для равномерного прогрева всего объема заготовки. Если деталь имеет разную толщину стенок, риск коробления возрастает из-за разницы скоростей расширения материала.

Использование специальных оправок или временных фиксаторов помогает удерживать форму сложных объектов в процессе работ. После извлечения из расплава детали должны остывать в спокойном состоянии без резкого обдува холодным воздухом. Когда требования к геометрии очень строгие, иногда проводят предварительный термический отпуск стали для стабилизации структуры.

При погружении в расплав цинк обволакивает края и углы заготовки более толстым слоем, чем плоские участки. Это происходит из-за особенностей кристаллизации металла на ребрах, где тепло отводится быстрее.

В отличие от покраски или гальваники, где на острых гранях слой всегда получается тоньше, горячий метод гарантирует усиленную защиту уязвимых мест. Покрытие на углах имеет высокую плотность и не скалывается при монтаже конструкций. Такая характеристика делает технологию приоритетной для решетчатых настилов и лестниц.

Толщина слоя на кромках может превышать средние значения на 20–30%, что создает дополнительный запас надежности. Перед оцинковкой острые углы рекомендуется слегка притупить радиусом 2 мм для исключения образования дендритов. Когда деталь извлекают из ванны, цинк стекает по граням, не оставляя оголенных зон. В результате вся поверхность получает однородную и прочную броню.

Оцинковка сталей высокой прочности требует осторожности из-за риска водородного хрупкости. В процессе травления в соляной кислоте атомы водорода проникают в структуру металла и создают там зоны колоссального давления. Если не вывести газ перед погружением в горячую ванну, крепеж может внезапно лопнуть под нагрузкой во время затяжки.

Для таких изделий время контакта с кислотой сокращают до минимума или заменяют химию на механическую дробеструйную очистку. Температурное воздействие расплава при +450℃ способствует частичному выходу водорода, но требует контроля режимов.

Процесс может также вызвать небольшое снижение твердости закаленной стали, если температура ванны превышает точку отпуска материала. Технологи подбирают параметры нагрева так, чтобы сохранить заданные механические свойства болтов и шпилек. После завершения всех работ метизы проходят выборочные испытания на разрыв для подтверждения качества. Стабильность физических свойств подтверждают лабораторные тесты.

Слой горячего цинка имеет значительную толщину, поэтому стандартные гайки могут не накрутиться на оцинкованные болты. Чтобы сохранить собираемость узлов, внешнюю резьбу часто нарезают с небольшим занижением диаметра.

Альтернативный способ — использование гаек с увеличенным размером отверстия, который учитывает будущий прирост металла. Внутреннюю резьбу на гайках обычно проходят метчиком повторно уже после завершения процесса цинкования. Чистая сталь внутри гайки при этом остается под защитой цинка болта за счет электрохимического эффекта.

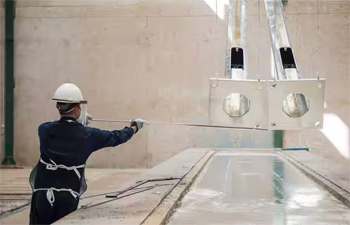

При извлечении деталей из ванны их подвергают центрифугированию для удаления излишков жидкого металла из витков. Это позволяет получить чистый профиль без наплывов и капель, которые могли бы заклинить соединение. Мелкий крепеж обрабатывают в автоматических корзинах с высокой скоростью вращения. После остывания метизы проверяют калибрами для подтверждения точности шага.

Жидкий цинк полностью покрывает внутреннюю поверхность труб, если они имеют открытые концы или специальные дренажные отверстия. В процессе погружения расплав заполняет весь объем изделия, создавая герметичный защитный слой на стенках. Это выгодно отличает горячий метод от напыления или гальваники, когда внутренняя часть остается без защиты.

Оцинкованные трубы служат в несколько раз дольше при транспортировке воды или работе в условиях влажной среды. Слой металла предотвращает зарастание прохода продуктами коррозии и сохраняет пропускную способность системы.

Толщина внутреннего покрытия соответствует наружному, что гарантирует равномерный износ защитной брони. Важно обеспечить правильный угол наклона трубы при извлечении из ванны для полного слива остатков цинка. Если внутри образуются застывшие перемычки, они могут вызвать турбулентность потока или засор в будущем. Качество обработки проверяют с помощью эндоскопов или методом взвешивания до и после ванны.

Потеря блеска и переход в матовый серый цвет происходит из-за высокого содержания кремния в стали или вследствие медленного охлаждения. Когда деталь остывает на воздухе слишком долго, реакция диффузии продолжается, и цинк полностью превращается в сплав с железом. Этот слой не имеет металлического блеска, но обладает повышенной твердостью и сопротивляемостью к износу.

Матовая фактура часто встречается на массивных отливках и толстых плитах, которые долго сохраняют тепло. Внешний вид в этом случае не указывает на низкое качество защиты, а является особенностью структуры.

Для сохранения зеркального глянца мелкие детали после извлечения из расплава могут быстро охлаждать в чистой воде. Это останавливает рост кристаллов и фиксирует яркий серебристый оттенок поверхности. Однако такая процедура может повысить хрупкость слоя, поэтому ее применяют не для всех типов изделий. Матовый цинк лучше удерживает краску, если в будущем планируется дополнительный декор. Поверхность приобретает ровный тон, на котором меньше видны следы эксплуатации и мелкие царапины.

Свежее цинковое покрытие обладает крайне низкой адгезией к краскам из-за наличия на поверхности тонкой пленки окислов и остатков флюса. Если нанести лакокрасочный слой без специальной подготовки, он начнет отслаиваться уже через несколько месяцев.

Перед покраской поверхность должна пройти стадию искусственного старения или тщательного химического обезжиривания. Также используют метод фосфатирования, который создает микропористую структуру для прочного зацепления полимера. Только после создания адгезионного грунта можно переходить к финишной отделке.

Совместное использование цинка и краски создает систему «Дуплекс», которая увеличивает срок службы конструкции до 70 лет. Цинк защищает сталь от ржавчины, а краска предотвращает химическое истощение самого цинка под действием кислотных дождей. Такая комбинация востребована при строительстве мостов, стадионов и объектов городской инфраструктуры.

При случайных сколах или после проведения сварочных работ на объекте защиту восстанавливают с помощью составов для холодного цинкования. Такие смеси содержат до 95% порошка цинка и специальные связующие вещества, которые обеспечивают высокую адгезию.

Сначала поврежденную зону зачищают до металлического блеска и обезжиривают растворителем. Затем наносят восстановительный слой кистью или методом распыления в 2–3 прохода. После высыхания краска образует плотную пленку, которая обеспечивает электрохимическую защиту металла.

Отремонтированный участок по цвету может немного отличаться от основного покрытия, но со временем тона выравниваются. Важно соблюдать толщину ремонтного слоя, которая должна соответствовать параметрам заводской оцинковки. Подобный метод позволяет сохранять целостность барьера без демонтажа крупных конструкций. Регулярный осмотр стыков и мест крепления помогает вовремя заметить дефекты и предотвратить развитие ржавчины.
