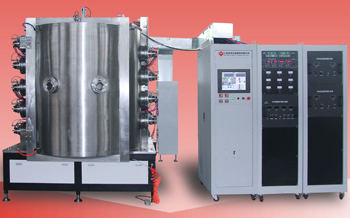

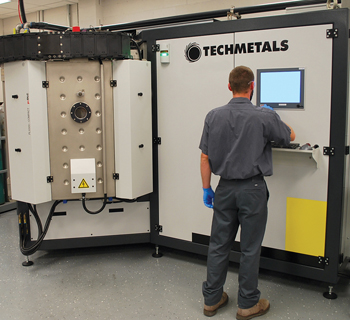

Оборудование для нанесения алмазных покрытий

Нагревательные элементы в установках горячей проволоки изготавливают из тонких нитей вольфрама или тантала. С помощью мощных источников питания их разогревают до экстремальных температур - в диапазоне от +2000℃ до +2400℃. Через камеру пропускают смесь водорода и метана, которая при контакте с раскаленной поверхностью распадается на активные углеродные радикалы. Атомы углерода осаждаются на холодную подложку и постепенно выстраивают кристаллическую решетку алмаза.

Тантал выбирают для длительных циклов, потому что он лучше сохраняет пластичность при насыщении водородом. Вольфрам имеет более высокую температуру плавления и обеспечивает стабильный выход радикалов при массовом производстве.

Конструкция держателей нитей исключает их провисание при термическом расширении, так как даже небольшое изменение расстояния до детали портит равномерность слоя. Натяжные механизмы снабжают пружинными блоками из жаропрочной керамики для компенсации длины проводника. Геометрию расположения нагревателей рассчитывают под конкретный тип инструмента для создания однородного температурного поля.

Для нанесения DLC-покрытий применяют мишени из графита высокой чистоты с плотностью не менее 1.8-1.9 г/куб.см. Материал подвергают предварительному дегазационному обжигу в вакууме, чтобы исключить выброс микрочастиц газа во время процесса распыления.

В ходе работы ионы аргона ударяют в поверхность графита и выбивают из нее отдельные атомы углерода. Эти атомы переносятся на инструмент и образуют сверхтвердую аморфную структуру с высокой долей алмазных связей. Качество мишени напрямую определяет чистоту финишного слоя и его адгезию к металлу. Для обеспечения равномерного износа всей поверхности диска или прямоугольной плиты зернистость графита должна быть минимальной.

Мишени крепят на охлаждаемое основание магнетрона с помощью индиевого припоя или механических зажимов. Система водяного охлаждения отводит до 90% энергии, которая выделяется при бомбардировке графита ионами. Если допустить перегрев, материал начинает трескаться или испаряться неравномерно, что приводит к появлению капельной фазы на деталях.

Микроволновые генераторы с частотой 2.45 ГГц создают плотную плазму внутри камер для получения поликристаллических алмазных пленок. Энергия СВЧ-излучения возбуждает молекулы газа и вызывает их интенсивную ионизацию без использования электродов. Такой метод исключает попадание металлических примесей в растущий алмаз, потому что стенки реактора остаются холодными и не участвуют в реакции.

Плазменный шар концентрируется точно над заготовкой и обеспечивает высокую скорость диффузии углерода в поверхность. Оборудование позволяет точно регулировать мощность разряда для управления размером кристаллов и качеством огранки. Использование микроволн помогает получать слои с теплопроводностью, которая в разы превышает показатели меди.

Волноводы и ферритовые циркуляторы защищают магнетрон генератора от отраженной энергии, когда условия внутри камеры меняются. Для согласования импеданса применяют автоматические тюнеры, которые поддерживают стабильность плазмы в течение сотен часов непрерывной работы. СВЧ-реакторы снабжают кварцевыми окнами, через которые излучение проникает в вакуумный объем.

Источники отрицательного смещения (байаса) подают напряжение на стол с деталями для ускорения ионов углерода из плазмы. Под воздействием электрического поля ионы приобретают высокую кинетическую энергию и буквально внедряются в поверхностный слой металла. Этот процесс создает переходную зону, которая прочно связывает алмазоподобное покрытие с основой инструмента.

Если напряжение смещения будет слишком низким, пленка получится мягкой и быстро отслоится при первой механической нагрузке. Оптимальные значения байаса для DLC составляют от -100 В до -1000 В: в зависимости от типа применяемого газа. Для снижения риска возникновения микродуг современное оборудование использует импульсные источники смещения.

Автоматика отслеживает ток смещения и мгновенно гасит искровые разряды, которые могут повредить режущую кромку фрезы или сверла. Плавная регулировка частоты и скважности импульсов помогает контролировать температуру деталей во время интенсивной бомбардировки. Высокое напряжение также способствует уплотнению структуры покрытия за счет выбивания слабосвязанных атомов в процессе роста.

Планетарные механизмы обеспечивают вращение каждой заготовки вокруг собственной оси и одновременное перемещение всех деталей по кругу. Такая траектория гарантирует равномерное воздействие ионных и плазменных потоков на инструмент со всех сторон. В вакуумной камере инструмент проходит через зоны распыления мишеней и области активной плазмы, что формирует многослойную структуру.

Приводы проектируют для работы в условиях высокого вакуума без использования стандартных смазок на основе нефтепродуктов. Для снижения трения применяют твердые смазочные покрытия на шестернях или специальные вакуумные масла с низким давлением паров. Планетарное вращение исключает появление теневых зон, где толщина алмазного слоя могла бы оказаться недостаточной.

Конструкция стола позволяет загружать до нескольких сотен единиц инструмента за цикл обработки. Передаточное число механизма рассчитывают так, чтобы за время роста покрытия деталь совершила тысячи полных оборотов. Для предотвращения биения при нагреве до +500℃ валы и опоры изготавливают из нержавейки с высокой жесткостью. Ввод вращения в камеру выполняют через магнитные муфты или сильфонные уплотнения, сохраняющие герметичность системы.

Турбомолекулярные насосы создают глубокий вакуум до 10-5 Па, который необходим для исключения окисления углерода при формировании алмазной решетки. Прибор работает по принципу высокоскоростной передачи импульса молекулам газа от вращающихся лопаток ротора.

Скорость вращения достигает 60000-90000 оборотов в минуту, что требует использования прецизионных керамических или магнитных подшипников. Только такая глубина разрежения обеспечивает свободный пробег ионов от источника до детали без столкновений с молекулами воздуха. Отсутствие масляных паров в конструкции насоса гарантирует идеальную чистоту камеры и высокую адгезию покрытия.

Корпус насоса снабжают системой водяного охлаждения для защиты электродвигателя и узлов трения при длительной работе. Электронный контроллер управляет разгоном и торможением ротора, а также отслеживает уровень вибрации в режиме реального времени. Современные модели имеют возможность работы с агрессивными газами, такими как метан и водород, за счет продувки подшипниковых узлов азотом.

Газовые распределители в виде колец со множеством калиброванных отверстий обеспечивают подачу метана и аргона точно в зону горения плазмы. Такое расположение форсунок создает однородную концентрацию активных веществ по всему диаметру рабочей камеры.

Для защиты от термической коррозии и воздействия ионной бомбардировки все трубки изготавливают из нержавеющей стали или инконеля. Диаметр отверстий рассчитывают так, чтобы исключить падение давления в конце магистрали и гарантировать симметричный поток газа. Равномерная подача реагентов предотвращает появление зон с разной скоростью роста пленки на краях и в центре стола.

Магистрали снабжают системой автоматической продувки инертным газом после завершения процесса для удаления остатков горючих смесей. Соединение с регуляторами расхода выполняют через гибкие металлические шланги с VCR-фитингами, которые исключают малейшие утечки. Внутренние поверхности трубок полируют электрохимическим способом для снижения десорбции газов со стенок при нагреве. Конструкция распределителя позволяет быстро проводить его демонтаж для очистки от накопившегося углеродного налета.

Оптические пирометры измеряют температуру инструмента через смотровые окна, когда прямой контакт с вращающимися деталями в вакууме невозможен. Прибор анализирует интенсивность инфракрасного излучения поверхности и передает данные на контроллер нагревателей в режиме реального времени. Точный контроль температуры в диапазоне +150-500℃ крайне важен, так как перегрев вызывает графитизацию алмазного слоя и потерю твердости.

Пирометр настраивают на определенный коэффициент излучения материала, чтобы исключить ошибки из-за блеска металла или наличия напыления. Использование многоволновых моделей позволяет проводить замеры независимо от запыления смотрового стекла продуктами распыления.

Сенсор монтируют на внешней стороне фланца и снабжают системой воздушного охлаждения корпуса для защиты электроники. Программное обеспечение фильтрует помехи от свечения плазмы и ламп внутреннего освещения камеры. Встроенный лазерный указатель помогает оператору точно направить прибор на контрольную точку заготовки. Результаты замеров записывают в лог процесса, чтобы подтвердить соблюдение технологического режима каждой партии продукции.

Дополнительные магнетроны для распыления титана или хрома создают промежуточные адгезионные слои перед нанесением основного углеродного покрытия. Металл выступает связующим звеньем, которое хорошо прилипает к стали и одновременно образует прочные карбидные связи с алмазным слоем.

Испаритель состоит из катода с мишенью и мощной магнитной системы, которая удерживает плазму у поверхности материала. Процесс распыления металла проводят в среде аргона, когда ионы газа выбивают атомы хрома и направляют их на заготовку. Оборудование позволяет плавно менять долю металла и углерода в переходной зоне. Такой градиентный переход существенно снижает риск скалывания алмазной пленки при высоких ударных нагрузках на фрезу.

Источники питания магнетронов работают в режиме стабилизации мощности для поддержания постоянной скорости осаждения. Система заслонок закрывает мишени во время их предварительной очистки, чтобы загрязнения не попали на чистую поверхность инструмента. Для обеспечения равномерного покрытия всех деталей на планетарном столе металлические испарители располагают по периметру камеры. Конструкция катода предусматривает легкую замену мишени после выработки ее ресурса.

Ионные источники или пушки используют для финишной очистки поверхности инструмента методом травления непосредственно перед напылением. Пучок ионов аргона высокой энергии удаляет остаточные окислы и адсорбированные газы, которые не удалось убрать при мойке. Такая подготовка создает химически чистую поверхность на атомном уровне, а это обязательно для высокой адгезии алмаза.

Оборудование позволяет регулировать энергию ионов от 100 до 3000 эВ для бережной обработки тонких режущих кромок. Процесс травления также создает микрорельеф, который увеличивает реальную площадь контакта покрытия с основой. Ионная пушка работает независимо от основных испарителей и позволяет проводить активацию поверхности в локальном режиме.

Конструкция источника включает анодную камеру, магнитную систему и ускоряющие сетки из молибдена или графита. Газ аргон подают в камеру ионизации, где под действием разряда образуется плазма, из которой извлекают ионный пучок. Электронный нейтрализатор компенсирует объемный заряд пучка для предотвращения электрических пробоев на диэлектрических деталях. Ионные пушки имеют большой ресурс работы и требуют минимального обслуживания в виде периодической очистки сеток от налета.

Импульсные источники высокой мощности HiPIMS генерируют кратковременные разряды с плотностью тока в сотни раз выше обычных магнетронных режимов. В момент импульса происходит экстремальная ионизация распыляемого углерода, что позволяет получать покрытия с плотностью, близкой к природному алмазу.

Ионы металла и углерода приобретают направленную энергию и глубоко внедряются в подложку, формируя идеальную кристаллическую структуру. Такой метод исключает появление пор и рыхлых участков, которые характерны для стандартного напыления при низких энергиях. Инструмент с покрытием HiPIMS DLC обладает уникальной гладкостью и низким коэффициентом трения - до 0.05-0.1.

Для накопления энергии перед каждым импульсом силовые блоки HiPIMS снабжают массивными конденсаторными батареями. Система управления позволяет менять длительность вспышки от микросекунд до миллисекунд, подбирая оптимальный баланс между скоростью роста и твердостью слоя. Низкая средняя мощность предотвращает перегрев мишеней и позволяет использовать обычное водяное охлаждение.

Регуляторы массового расхода (РРГ) контролируют подачу аргона и метана в камеру с точностью до 0.1 мл в минуту. Прибор измеряет теплоемкость потока газа, что позволяет определять его массу независимо от изменений давления или температуры в линии. Точное соотношение компонентов газовой смеси определяет фазовый состав алмазного слоя и долю графитовых включений.

Контроллер РРГ получает сигнал от центральной системы управления и мгновенно меняет положение дозирующего клапана. Это обеспечивает стабильность технологического процесса в течение многих часов работы установки. Использование качественных регуляторов исключает дрейф параметров и гарантирует повторяемость свойств покрытия от партии к партии.

Для исключения загрязнения чистых газов внутренние каналы прибора изготавливают из нержавеющей стали с электрохимической полировкой. Электромагнитный привод клапана имеет высокое быстродействие и позволяет быстро переходить между стадиями процесса. Система самодиагностики предупреждает о засорении фильтров или выходе датчика расхода из строя. РРГ калибруют под конкретный тип газа, учитывая его плотность и теплопроводность для минимизации погрешности.
