Нанесение алмазоподобных покрытий

Алмазоподобный углерод делят на две большие группы, которые имеют разные физические характеристики.

Составы с содержанием водорода отличаются более высокой пластичностью и легкостью нанесения при низком нагреве. Такие пленки подходят для защиты хрупких материалов, в том числе пластмасс или линз из полимеров.

Безводородные слои обладают экстремальной твердостью, так как их структура состоит только из атомов углерода. Они выдерживают гораздо более высокие контактные давления и меньше изнашиваются в условиях сильного трения.

Когда выбирают конкретный тип защиты, учитывают материал основы и требуемую чистоту поверхности. Водород в структуре углерода снижает внутренние напряжения, что позволяет наращивать слои большой толщины без риска их отрыва. Безводородные пленки наносят тонкими слоями, потому что они имеют очень высокую хрупкость. Процесс в вакуумной камере требует точной настройки состава газовой смеси.

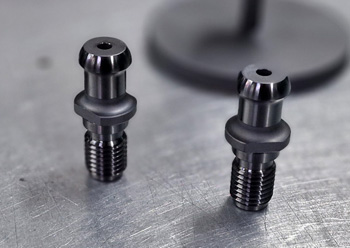

Нанесение углеродного слоя на поршневые кольца, пальцы и клапаны позволяет продлить срок их эффективной службы в 2-3 раза. DLC-слой создает поверхность с крайне низким коэффициентом трения, поэтому детали скользят друг по другу с минимальным сопротивлением.

Это свойство особенно ценно в моменты холодного запуска мотора, когда масляная пленка еще не успела распределиться по всем узлам. Износ металла при таких условиях практически прекращается, так как твердый углерод надежно защищает сталь от прямого контакта. В итоге снижается расход топлива и увеличивается общая мощность силового агрегата.

Металл под защитным панцирем не подвергается термической эрозии и не меняет свою структуру при нагреве. Когда на компоненты двигателя наносят такую броню, риск заклинивания механизма сводится к нулю даже при экстремальных оборотах. Поверхность долго остается зеркально гладкой, что препятствует накоплению нагара и продуктов сгорания топлива. Технология широко используется в профессиональном автоспорте, где требования к надежности узлов максимально высоки. После пробега в несколько десятков тысяч километров детали с таким напылением сохраняют свои первоначальные размеры без отклонений.

Показатели твердости алмазоподобных слоев колеблются в диапазоне от 2000 до 6000 HV в зависимости от метода осаждения углерода. Для сравнения можно отметить, что обычная закаленная сталь имеет твердость не более 800-900 HV.

Такие высокие значения делают поверхность практически невосприимчивой к царапинам от стального инструмента или абразивной пыли. Слой углерода работает как керамический щит, который берет на себя все механические нагрузки при контакте. Твердость остается стабильной во всем объеме нанесенного материала до самой границы раздела с металлом.

Если в состав вводят дополнительные легирующие элементы, твердость может немного снизиться в пользу повышения вязкости. Это необходимо для деталей, которые испытывают сильные ударные нагрузки во время работы. Настройка параметров электрического разряда позволяет получать слои с заданными параметрами прочности. Когда на металл ложится такая защита, он приобретает свойства драгоценного камня.

Атомы углерода имеют плохую адгезию к многим металлам, поэтому для надежного сцепления используют специальные подслои. Хром или титан выполняют роль химического мостика, который прочно связывает сталь и внешнюю алмазную оболочку.

Промежуточный слой толщиной в несколько нанометров исключает риск шелушения и отслоения защиты при резких перепадах температуры. Он также компенсирует разницу в коэффициентах расширения материалов, что предотвращает появление микротрещин. Без такой подготовки углеродная пленка может просто осыпаться после первого механического контакта.

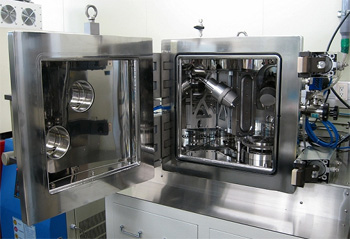

Процесс нанесения подслоя проходит в той же вакуумной камере непосредственно перед основным циклом. Это гарантирует идеальную чистоту границ раздела и отсутствие окислов между металлом и углеродом. Толщину этой прослойки подбирают так, чтобы она не влияла на общую точность размеров детали. Хром также обеспечивает дополнительную защиту от подслойной коррозии, если во внешнем слое возникнут случайные дефекты.

DLC-покрытия обладают идеальной биологической совместимостью, поэтому их активно применяют для обработки хирургических инструментов и имплантов. Углерод в этой форме не вызывает аллергических реакций и не вступает в химическое взаимодействие с тканями человеческого организма.

Поверхность скальпелей и игл после напыления становится острее и дольше сохраняет свою режущую способность. Это позволяет проводить более точные операции и сокращает время заживления ран у пациентов. Слой углерода также препятствует налипанию белков и бактерий на медицинские приспособления.

Использование такой защиты на суставных протезах снижает риск выделения ионов металла в кровь человека. Гладкая поверхность углерода обеспечивает легкое скольжение элементов протеза друг по другу без образования мелкой стружки. Материал выдерживает многократные циклы стерилизации в автоклавах при высокой температуре и давлении. Цвет покрытия может быть от темно-серого до черного, что также удобно для визуального контроля чистоты инструмента.

Термическая стабильность стандартных алмазоподобных слоев ограничивается значениями от +350℃ до +450℃ в воздушной среде. При более сильном нагреве углерод начинает постепенно превращаться в графит, что ведет к потере твердости и износостойкости. В вакууме или инертных газах этот порог может быть выше и достигать +800℃ без разрушения структуры.

Чтобы повысить жаростойкость защиты, в состав вводят кремний или металлы типа вольфрама. Такие добавки блокируют процесс графитизации и позволяют деталям надежно работать в горячих зонах оборудования.

Когда температура превышает критический предел, оксидная пленка на поверхности металла под покрытием может начать расти и разрушать адгезию. Поэтому конструкторы всегда учитывают тепловой режим эксплуатации конкретного узла. Если деталь работает в условиях постоянного жара, выбирают специальные жаропрочные модификации DLC. Поверхность при этом сохраняет цвет и не покрывается окалиной до момента достижения предельных температур.

Алмазоподобный слой обеспечивает один из самых низких коэффициентов трения среди всех известных твердых материалов. В паре со сталью это значение может составлять всего 0.05-0.1, что сопоставимо с характеристиками мокрого льда или тефлона. При этом углеродная пленка гораздо тверже полимеров, поэтому она не стирается и не деформируется под нагрузкой.

Трение снижается за счет образования на поверхности микроскопического слоя графита, который выполняет роль твердой смазки. Это свойство позволяет механизмам работать бесшумно и плавно без использования жидких масел.

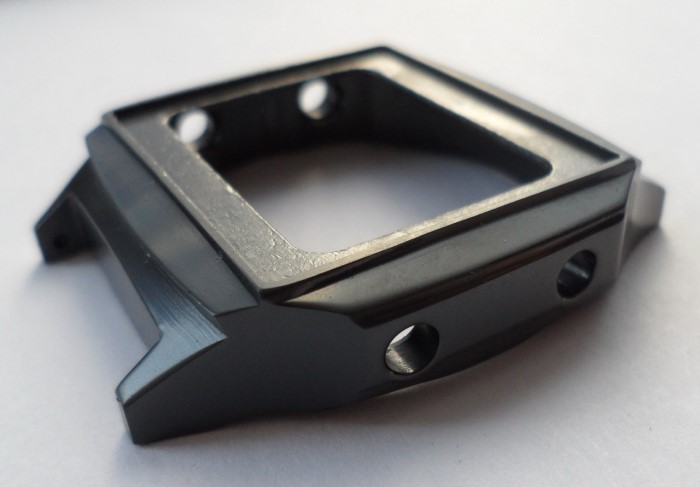

Минимальное сопротивление сдвигу предотвращает нагрев трущихся поверхностей и снижает риск возникновения задиров. В прецизионных механизмах часов и точных приборов DLC-покрытие гарантирует идеальную точность хода в течение многих лет. Энергия в таких системах не тратится на преодоление сил трения, что повышает общий коэффициент полезного действия агрегата. Гладкая фактура углерода исключает схватывание металлов даже при отсутствии внешней смазки.

Технология DLC отлично подходит для упрочнения мягких алюминиевых деталей, так как процесс проходит при температурах ниже +200℃. Низкотемпературный режим исключает риск отпуска и деформации легкого сплава, сохраняя его прочностные характеристики.

Алмазоподобный слой превращает податливую поверхность алюминия в сверхтвердую броню, которая не боится царапин и износа. Это открывает широкие возможности для замены тяжелых стальных деталей на легкие алюминиевые аналоги в авиации и автомобилестроении. Металл приобретает высокую твердость при сохранении минимального веса всей конструкции.

Перед напылением алюминий требует обязательной очистки в ионном потоке для удаления естественной оксидной пленки. После этого наносят адгезионный подслой, который обеспечивает прочную связь углерода с основой. Готовое покрытие надежно защищает алюминий от атмосферной коррозии и воздействия агрессивных химикатов. Детали приобретают эстетичный темный вид и не требуют дополнительной покраски или лакировки.

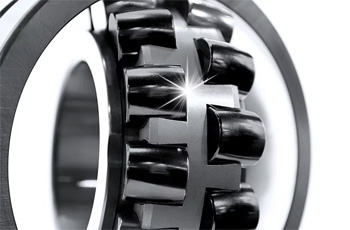

Алмазоподобный углерод обладает исключительной химической инертностью и не вступает в реакцию с концентрированными кислотами и щелочами. Плотный слой без микропор блокирует доступ агрессивной среды к основному металлу детали.

Это свойство активно используют для защиты оборудования в химической и нефтегазовой промышленности. Поверхность остается в первозданном виде даже после длительного контакта с растворами солей или едкими парами. Металл под такой защитой не подвергается точечной коррозии, которая часто разрушает обычные нержавеющие стали.

Для обеспечения максимальной герметичности наносят несколько последовательных слоев углерода с разной структурой. Такая технология исключает совпадение случайных микродефектов и создает надежный барьер для молекул жидкости. DLC-покрытие не отслаивается под воздействием агрессивной химии, так как имеет высокую энергию связи с подслоем. Детали насосов, клапанов и датчиков после обработки служат в несколько раз дольше в самых суровых условиях.

Толщина DLC-покрытия в большинстве промышленных применений составляет от 0.5 до 3 мкм. Несмотря на такую малую величину, слой обладает колоссальной износостойкостью и надежно защищает металл.

Минимальная толщина позволяет сохранять прецизионную точность размеров деталей без дополнительной механической доводки после вакуумной камеры. Это критично для инструментов, подшипников и элементов топливной аппаратуры, где допуски измеряются микронами. Углеродная пленка в точности повторяет рельеф поверхности и не создает наплывов на острых кромках.

В некоторых случаях толщину могут увеличивать до 5-10 мкм для работы в условиях сильного абразивного воздействия. Однако при этом возрастает риск накопления внутренних напряжений, которые могут привести к растрескиванию покрытия. Технологи подбирают оптимальный режим для каждой конкретной задачи, балансируя между долговечностью и пластичностью слоя. Контроль параметров ведут с помощью оптических приборов или методов разрушающего контроля на образцах.

Высокая адгезия и специфическая наноструктура слоя позволяют ему деформироваться вместе с основным металлом без потери целостности. Углеродная матрица имеет определенный запас упругости, который компенсирует механические растяжения и сжатия.

Когда деталь изгибается, прочные молекулярные связи в подслое удерживают внешнюю оболочку на месте. Это предотвращает возникновение зон отслоения и гарантирует сохранение защиты даже при значительных перекосах в узлах машин. Слой углерода следует за движениями стали как вторая кожа, не допуская появления трещин.

Пластичные свойства покрытия зависят от содержания водорода и температуры в процессе осаждения частиц. Если режимы подобраны верно, пленка выдерживает даже удары, которые вызывают локальную вмятину на металле. Внутренняя структура из слоев разной плотности гасит энергию деформации и распределяет ее по большой площади. Такое поведение материала крайне важно для пружин, мембран и гибких валов в различной технике. Алмазоподобный углерод сочетает в себе несовместимые на первый взгляд качества: твердость камня и гибкость полимера.

Снятие изношенного или поврежденного DLC-слоя проводят методом ионного травления в плазме кислорода или аргона. Под воздействием бомбардировки ионами атомы углерода превращаются в летучие газы и выводятся из вакуумной камеры через систему вытяжки.

Этот процесс позволяет полностью очистить поверхность металла, не затрагивая его геометрические размеры и структуру. После такого удаления деталь готова к повторному циклу напыления без дополнительной шлифовки. Химические методы удаления с помощью растворителей или кислот для углерода неэффективны из-за его высокой инертности.

Механическое удаление абразивами применять не рекомендуется, так как это может привести к повреждению точных поверхностей основы. Плазменное травление проходит равномерно по всей площади заготовки, проникая даже в самые узкие пазы и отверстия. Процесс требует наличия специализированного оборудования и точного соблюдения временных интервалов. После завершения очистки металл приобретает высокую активность, что способствует отличной адгезии нового защитного слоя.

DLC-покрытие делает возможной эффективную работу сверл, фрез и метчиков в режиме «сухого» резания без подачи масла. Слой углерода предотвращает налипание разогретой стружки на режущие кромки инструмента, что исключает перегрев и поломку.

Низкое трение обеспечивает легкий выход опилок из глубоких отверстий и значительно снижает нагрузку на шпиндель станка. Это позволяет повысить скорость вращения и подачи, сокращая общее время изготовления каждой детали. Поверхность после инструмента с такой защитой получается более чистой и не требует последующей шлифовки.

Особенно эффективно применение алмазоподобных слоев при обработке вязких цветных металлов, в том числе алюминия и меди. Углерод не вступает с ними в реакцию, поэтому инструмент не «залипает» даже при интенсивной работе. Отказ от использования смазочно-охлаждающих жидкостей делает производство более экологичным и снижает расходы на утилизацию отработанных эмульсий. Твердая оболочка защищает лезвия от абразивного износа частицами твердых включений в сплавах.
