Оборудование для силицирования

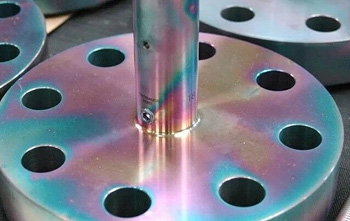

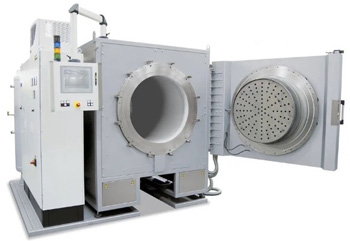

Реторты или герметичные контейнеры для газового насыщения изготавливают из высоколегированной стали с содержанием хрома выше 25%. Выбор обусловлен необходимостью работы оборудования при температурах до +1100℃ в присутствии агрессивных хлоридов. Сталь марок 20Х23Н18 или 10Х25Н20С2 выдерживает длительные тепловые циклы и сопротивляется межкристаллитной коррозии.

Толщина стенок сосуда обычно составляет 12-16 мм, потому что такая масса обеспечивает равномерность прогрева заготовок внутри объема. Конструкция включает фланцевые соединения с водяным охлаждением для защиты уплотнительных прокладок из термостойкой резины. Сварные швы проходят многократный контроль качества, так как любая микротрещина приведет к разгерметизации системы под давлением.

Внутренние поверхности камеры часто покрывают специальными шликерными составами на основе оксида алюминия. Такое напыление предотвращает нежелательное силицирование самой реторты и продлевает срок эксплуатации дорогостоящей оснастки. Для обеспечения полной герметичности рабочего пространства крышку контейнера снабжают песочным или графитовым затвором.

Автоматические системы дозирования управляют подачей тетрахлорида кремния в испаритель для создания активной газовой среды. Оборудование включает прецизионные расходомеры и насосы, которые работают с агрессивной жидкостью при строгом контроле давления. Жидкий реагент превращают в пар внутри специальной камеры, после чего его смешивают с водородом или аргоном в заданных пропорциях.

Контроллер поддерживает стабильную концентрацию паров в потоке, потому что малейшее отклонение меняет скорость роста и твердость кремниевого слоя. Трубопроводы подачи имеют встроенный обогрев, который предотвращает конденсацию химикатов на стенках магистрали. Надежная запорная арматура исключает утечки токсичных веществ в помещение.

В состав модуля входят датчики массового расхода, которые передают данные на центральный пульт управления в режиме реального времени. Система самостоятельно корректирует подачу компонентов, когда температура в печи меняется или площадь загрузки заготовок возрастает.Конструкция дозатора предусматривает быструю промывку всех каналов инертным газом после завершения технологической операции.

Нагревательные элементы из высокоплотного графита обеспечивают достижение температур до +1500℃, которые необходимы для скоростного силицирования тугоплавких материалов. Графит обладает уникальной термической стойкостью и не теряет механическую прочность при экстремальном нагреве в вакууме или защитной атмосфере. В отличие от металлических сплавов этот материал не вступает в реакцию с парами кремния, которые присутствуют внутри рабочей камеры.

Конструкция нагревателей в виде пластин или спиралей обеспечивает равномерное распределение теплового излучения по всей поверхности садки. Низкий коэффициент термического расширения графита исключает деформацию и поломку элементов при резких перепадах температуры. Оборудование снабжают мощными токоподводами с водяным охлаждением для предотвращения расплавления контактов.

Срок службы графитовых блоков составляет несколько тысяч часов при условии отсутствия кислорода в нагревательной зоне печи. Поверхность элементов часто подвергают предварительной обработке пироуглеродом для снижения пористости и защиты от эрозии потоками газов. Управление мощностью происходит через тиристорные блоки, которые мягко меняют напряжение для поддержания заданного термического профиля.

Вакуумные системы для установок силицирования включают в себя комбинацию форвакуумных и высоковакуумных насосов сухого типа. Оборудование проектируют для работы с агрессивными газами и абразивной пылью, которая неизбежно образуется при насыщении металла кремнием. Использование безмасляных насосов обязательна, так как пары масла мгновенно реагируют с кремнием и портят структуру диффузионного слоя.

Для защиты внутренних узлов на входе устанавливают многоступенчатые ловушки, которые осаждают твердые частицы и нейтрализуют химические остатки. Роторы насосов покрывают специальными керамическими слоями для предотвращения коррозии и механического износа.

Конструкция насосного блока предусматривает постоянную продувку уплотнений азотом для исключения попадания активных газов в подшипниковые узлы. Датчики давления передают информацию в систему управления, которая автоматически переключает ступени откачки при достижении заданных порогов. Глубокий вакуум до 10-2 Па обеспечивает чистоту процесса и исключает появление хрупких окислов на поверхности обрабатываемых изделий.

Тигли для электролизного силицирования изготавливают из плотного корунда или графита с низким содержанием примесей для работы при температурах до +900℃. Эти материалы выдерживают агрессивное воздействие расплавленных солей фторидов и хлоридов, которые служат электролитом для переноса ионов кремния.

Толщина стенок емкости составляет 20-30 мм, что помогает сохранять тепло и обеспечивает механическую жесткость при большом весе расплава. Для защиты стального внешнего корпуса от пролива солей применяют дополнительную футеровку из жаростойкого бетона или вермикулита. Геометрия тигля обычно имеет вид стакана с расширением в верхней части: это помогает компенсировать термическое расширение твердой корки солей.

Внутреннюю поверхность графитовых тиглей иногда подвергают стеклоуглеродному напылению для полной блокировки впитывания солей в поры материала. Система нагрева тигля включает несколько независимых зон, которые обеспечивают равномерное плавление компонентов шихты снизу вверх. Автоматика контролирует температуру расплава с помощью погружных термопар в чехлах из нитрида кремния.

Скрубберы (газоочистные устройства) нейтрализуют токсичные выбросы хлорида кремния и хлороводорода перед их удалением в заводскую вентиляцию. Процесс основан на интенсивном орошении газового потока щелочным раствором внутри вертикальной колонны с насадкой. Пары хлоридов вступают в химическую реакцию с водой и щелочью, в результате чего образуются безвредные соли и гелеобразный диоксид кремния.

Для предотвращения засорения форсунок твердым осадком систему комплектуют блоками непрерывной фильтрации промывочной жидкости. Автоматика постоянно измеряет уровень pH и электропроводность раствора для своевременной подачи свежих порций щелочи из накопительных баков. Контроллер ведет учет всех параметров и блокирует работу печи при падении эффективности очистки ниже установленного предела.

Вытяжной вентилятор с частотным приводом поддерживает стабильное разрежение в магистрали, исключая попадание газов в рабочую зону цеха. Регулярная промывка внутренних контуров оборудования предотвращает накопление кремниевых отложений в трубах.

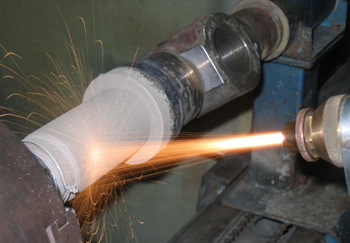

Плазменные источники создают тлеющий разряд в разреженной газовой среде для ионизации молекул кремнийсодержащих смесей. Под воздействием мощного электрического поля ионы кремния приобретают высокую кинетическую энергию и направленно ударяют в поверхность детали. Такой метод обеспечивает внедрение атомов в кристаллическую решетку металла на атомном уровне, что гарантирует идеальную адгезию слоя.

Оборудование позволяет проводить силицирование при значительно более низких температурах по сравнению с обычными печами сопротивления. Это крайне важно для сохранения механических свойств закаленных сталей и предотвращения деформации прецизионных заготовок. Ионный поток также выполняет функцию финишной очистки поверхности от остаточных окислов непосредственно в процессе роста пленки.

Генераторы плазмы работают на частотах до 13.56 МГц или в импульсном режиме для точного управления плотностью ионного тока. Система магнитной стабилизации разряда обеспечивает равномерность плазменного облака над всей площадью загрузки изделий. Контроллер автоматически меняет параметры энергии в зависимости от давления газа и температуры внутри вакуумной камеры. Источники снабжают защитой от возникновения микродуг, которые могут повредить острые кромки или режущие края инструмента.

Газосмесительные станции контролируют подачу водорода, аргона и паров хлорида кремния в рабочую камеру с высокой точностью. Система включает блок регуляторов массового расхода, которые измеряют количество каждого газа независимо от изменений давления в магистрали.

Смешивание происходит в специальном статическом миксере, где вихревые потоки обеспечивают идеальную однородность состава перед входом в печь. Правильное соотношение компонентов определяет фазовый состав диффузионного слоя и глубину проникновения кремния в поверхность. Автоматика мгновенно реагирует на любые отклонения параметров и корректирует положение исполнительных клапанов.

Программное обеспечение позволяет задавать сложные алгоритмы смены газовых сред на разных этапах технологического цикла. На стадии предварительного нагрева система подает чистый аргон, а при достижении нужной температуры плавно вводит активные реагенты. Встроенный газоанализатор проверяет чистоту смеси на выходе и сигнализирует о наличии опасных примесей кислорода или влаги.

Внутреннюю изоляцию печей силицирования выполняют из многослойных керамических матов или волокнистых плит на основе оксида алюминия и диоксида кремния. Эти материалы обладают крайне низкой теплопроводностью и выдерживают прямой контакт с агрессивной атмосферой при температурах до +1300℃. Футеровка не впитывает пары реагентов и не выделяет газы в вакууме, что обеспечивает высокую чистоту технологического процесса.

Легкий вес изоляционных блоков снижает общую инерционность печи и позволяет быстро менять температурные режимы обработки. Для защиты волокна от механических повреждений и эрозии поверхность покрывают специальными высокотемпературными мастиками. Качественная изоляция стен снижает потребление электроэнергии на 25-30% за счет минимизации тепловых потерь.

Толщину слоев рассчитывают таким образом, чтобы температура внешнего стального кожуха оборудования не превышала +45℃ при полной нагрузке. Первый слой из плотного огнеупорного кирпича защищает нагреватели от случайных контактов и служит опорой для массивных реторт. Для исключения образования мостиков холода и локального перегрева корпуса стыки между плитами заделывают керамическим шнуром.

Системы ускоренного охлаждения обеспечивают контролируемое снижение температуры деталей после завершения процесса диффузии в защитной среде. Оборудование включает мощные вентиляторы и теплообменники, которые прогоняют инертный газ через рабочую зону печи. Плавное управление скоростью обдува необходимо для исключения термического удара, который может привести к растрескиванию хрупкого силицированного слоя.

Контроллер регулирует интенсивность потока газа в зависимости от текущей температуры металла и от массивности заготовок. Такая процедура сокращает общее время нахождения деталей в печи и повышает суточную производительность установки. Автоматика поддерживает небольшое избыточное давление в камере для предотвращения попадания воздуха внутрь до полного остывания заготовок.

Водяные рубашки на корпусе печи и фланцах реторты эффективно отводят тепло и защищают уплотнительные элементы от разрушения. В вакуумных установках применяют охлаждение под давлением аргона, что позволяет избежать окисления и сохранить светлый товарный вид изделий. Система блокировки не позволяет открыть люк печи до момента, когда температура садки упадет до безопасных +60-80℃.

Для контроля глубины кремниевого слоя используют бесконтактные вихретоковые приборы или ультразвуковые толщиномеры с высокой разрешающей способностью. Кремний существенно меняет электропроводность и скорость прохождения звука в поверхностном слое металла, что позволяет точно определить границу диффузионной зоны. Электронный блок прибора обрабатывает сигнал от датчика и выводит значение толщины в микронах на цифровой дисплей.

Такой метод контроля является неразрушающим и позволяет проверять каждую деталь в партии без повреждения ее поверхности. Точность измерения составляет 1-2 мкм, чего вполне достаточно для соблюдения строгих технологических допусков. Использование автоматизированных систем замера исключает ошибки оператора.

Для калибровки приборов применяют эталонные образцы с известной толщиной покрытия, которые прошли лабораторные металлографические исследования. Современное оборудование позволяет сохранять результаты замеров в базе данных и привязывать их к конкретному номеру плавки или циклу термообработки. Датчики имеют сменные наконечники для работы на плоских поверхностях, в отверстиях или на криволинейных контурах деталей. Портативное исполнение прибора позволяет выполнять контроль непосредственно на рабочем месте без перемещения изделий в лабораторию.

Для очистки внутренних поверхностей реторт и камер от накопившихся кремниевых отложений используют ультразвуковые установки или механические скребковые машины. Кремниевый налет имеет очень высокую твердость и прочное сцепление с металлом, поэтому его удаление требует значительных усилий. Ультразвуковые ванны большого объема позволяют эффективно разрушать слой загрязнений в труднодоступных местах за счет энергии кавитации. Механические установки со сменными абразивными головками применяют для финишной полировки стенок после грубой очистки.

Регулярное удаление отложений необходимо для предотвращения изменения теплопроводности реторты и исключения попадания частиц налета на новые детали. Использование автоматизированных систем очистки сокращает время простоя оборудования между рабочими циклами.

В некоторых случаях выбирают химические методы очистки с использованием специальных травильных растворов, которые растворяют кремний без повреждения основного металла. После травления емкость промывают нейтрализующими составами и тщательно высушивают в конвекционных камерах. Своевременное обслуживание реактора продлевает срок службы дорогостоящих нагревателей и датчиков, защищая их от случайных замыканий.
