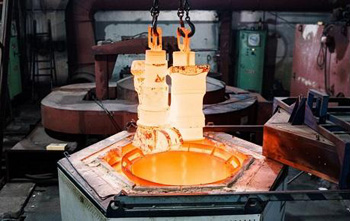

Оборудование для цементации и нитроцементации

Эндогенераторы производят активную атмосферу путем каталитического разложения смеси природного газа и воздуха при высоких температурах. Внутри жаропрочной реторты находится никелевый катализатор, который разогревают до +1000℃ или выше. Полученный эндогаз содержит около 20% монооксида углерода и 40% водорода, что обеспечивает эффективную передачу углерода в поверхность стали при цементации.

Оборудование снабжают прецизионными смесительными клапанами, которые поддерживают строгое соотношение газа и воздуха перед подачей в реактор. Стабильность состава атмосферы напрямую определяет глубину и твердость диффузионного слоя на обрабатываемых деталях машин. Эндогенератор подключают к системе трубопроводов, которые доставляют активную среду к нескольким печам одновременно.

Система управления генератором включает датчики точки росы или газоанализаторы для контроля качества вырабатываемой среды в режиме реального времени. Когда параметры выходят за границы нормы, контроллер мгновенно меняет подачу компонентов через электромагнитные приводы исполнительных механизмов. Конструкция реторты предусматривает легкий доступ для замены отработанного катализатора без полной разборки установки.

Кислородные зонды на основе диоксида циркония измеряют парциальное давление кислорода в атмосфере печи для вычисления углеродного потенциала среды. Датчик генерирует электрический сигнал в милливольтах, который контроллер преобразует в значение концентрации углерода с точностью до 0.01%. Электрод зонда контактирует непосредственно с раскаленным газом при температурах до +1000℃, поэтому корпус прибора изготавливают из жаропрочной керамики.

Внутренняя камера сенсора снабжается эталонным воздухом для сравнения показателей и обеспечения высокой достоверности данных. Точный мониторинг атмосферы позволяет избежать перенасыщения поверхности стали углеродом и предотвращает появление хрупкой цементитной сетки. Оборудование интегрируют в общую систему автоматического управления циклом цементации или нитроцементации.

Зонды снабжают системой автоматической очистки от сажи путем кратковременной подачи сжатого воздуха в зону расположения чувствительного элемента. Если на электродах скапливаются углеродистые отложения, показания прибора искажаются и качество диффузионного слоя значительно ухудшается. Срок службы качественного датчика достигает 12 месяцев при условии регулярного обслуживания и соблюдения температурных режимов эксплуатации.

Мощные центробежные вентиляторы обеспечивают принудительную циркуляцию атмосферы внутри печи для достижения однородности температуры и химического состава газа. Крыльчатку изготавливают из жаропрочных никель-хромовых сплавов, которые сохраняют механическую прочность и форму при нагреве до +950℃. Вентилятор прогоняет газ через блок нагревателей и направляет его в зону расположения садки под высоким давлением.

Постоянное перемешивание исключает образование застойных зон, где концентрация углерода или азота могла бы оказаться недостаточной. Равномерный поток газа омывает каждую деталь в корзине, что гарантирует одинаковую толщину диффузионного слоя по всей площади загрузки. Вал вентилятора снабжают системой водяного охлаждения и газоплотными уплотнениями.

Электродвигатель вентилятора подключают через частотный преобразователь для плавной регулировки скорости вращения в зависимости от стадии процесса. На этапе разогрева обороты увеличивают для ускорения теплообмена, а во время выдержки снижают для стабилизации газовых потоков. Система контроля вибрации вовремя сигнализирует о возможном дисбалансе крыльчатки или об износе подшипниковых узлов.

Муфели и реторты для печей цементации производят из высоколегированных жаростойких сталей марок 20Х23Н18 или 20Х25Н20С2 с высоким содержанием никеля. Эти материалы обладают отличной сопротивляемостью к науглероживанию и сохраняют пластичность при длительной эксплуатации в агрессивных газовых средах.

Толщина стенок муфеля обычно составляет 10-15 мм, что обеспечивает необходимую жесткость конструкции под весом тяжелых корзин с деталями. Внутренняя поверхность реторты должна быть гладкой для минимизации осаждения сажи и облегчения процесса очистки. Муфель полностью отделяет зону горения топлива или электрические нагреватели от рабочей атмосферы, защищая заготовки от прямого контакта с продуктами сгорания.

Сварные швы при изготовлении реторт выполняют специальными электродами с последующим рентгенографическим контролем качества. Любое нарушение герметичности муфеля приведет к попаданию воздуха в камеру и мгновенному окислению деталей при высоких температурах. Конструкция предусматривает наличие компенсаторов теплового расширения для предотвращения деформации печи при разогреве и охлаждении. Для продления срока службы оборудования на внешнюю поверхность иногда наносят защитные покрытия на основе оксидов алюминия или циркония.

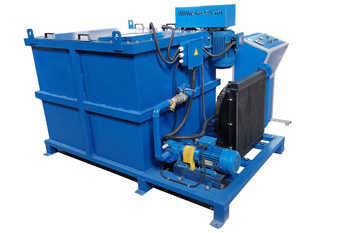

Закалочные баки обеспечивают быстрое охлаждение цементированных деталей в масле или растворах полимеров для фиксации высокой твердости поверхности. Оборудование снабжают мощными пропеллерными мешалками, которые создают турбулентный поток жидкости для разрушения паровой рубашки на заготовках. Интенсивное перемешивание предотвращает образование мягких пятен и снижает риск деформации сложных изделий при резком снижении температуры.

Объем бака рассчитывают таким образом, чтобы однократная загрузка горячей садки не вызывала перегрева масла выше безопасного предела +80℃. Система включает подъемные платформы с гидравлическим приводом, которые плавно погружают корзины в закалочную среду. Автоматика контролирует время выдержки и сигнализирует о завершении этапа охлаждения.

Для поддержания стабильных свойств масла баки комплектуют системами фильтрации и внешними пластинчатыми теплообменниками. Теплообменник отводит избыточное тепло в контур оборотного водоснабжения или градирни, сохраняя вязкость жидкости в заданном диапазоне. Для предварительного разогрева масла до рабочей температуры перед началом смены внутри бака располагают трубчатые электронагреватели.

Азотные шторы создают защитный барьер при открытии дверей печи для предотвращения контакта горючей атмосферы с кислородом воздуха. Когда оператор или автоматика открывает люк для загрузки садки, система мгновенно подает мощный поток чистого азота в зону проема. Инертный газ вытесняет горючие компоненты эндогаза и водород, что исключает риск возникновения мощного взрыва или выброса пламени в цех.

Оборудование включает ресиверы с запасом сжатого азота, электромагнитные клапаны и плоские щелевые форсунки по периметру двери. Штора также препятствует быстрому падению температуры в камере и снижает расход активных газов на восстановление рабочего режима.

Контроллер печи синхронизирует работу клапанов с датчиками положения двери и блокирует открытие при отсутствии давления азота в магистрали. После закрытия люка подача инертного газа продолжается еще несколько секунд для полной очистки входного тамбура от остатков воздуха. Трубопроводы системы безопасности окрашивают в сигнальные цвета для облегчения визуального контроля состояния оборудования.

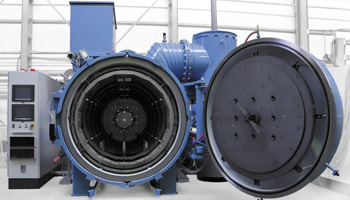

Вакуумные насосные группы создают разрежение в камере печи перед началом процесса низкотемпературной или вакуумной цементации. Система состоит из форвакуумного насоса и бустерного насоса Рутса, которые обеспечивают быструю откачку воздуха до давления 10-2 Па. Удаление атмосферного кислорода исключает окисление поверхности стали и позволяет получать идеально чистые детали без окалины.

После достижения нужного вакуума в камеру порциями подают ацетилен или метан, которые выступают источниками активного углерода. Насосы продолжают работать в режиме частичной откачки для постоянного удаления продуктов распада газов и поддержания стабильного давления. Оборудование проектируют для работы в условиях высокой запыленности сажей и продуктами пиролиза углеводородов.

Для защиты внутренних узлов насоса на линии всасывания устанавливают многоступенчатые ловушки и фильтры-сепараторы. Эти устройства задерживают твердые частицы и смолы, предотвращая их попадание в масляную систему вакуумных агрегатов. Охлаждение корпусов насосов выполняют с помощью водяных рубашек. Регулярная замена вакуумного масла и фильтрующих элементов гарантирует стабильность характеристик откачки.

Электроды для ионной нитроцементации создают мощное электрическое поле, которое ионизирует газовую среду и формирует тлеющий разряд вокруг деталей. В качестве катода выступает сама заготовка или подставка с деталями, а анодом служит внутренняя стенка вакуумной камеры. Система электропитания подает импульсное напряжение до 1000 В, что вызывает ускорение ионов азота и углерода по направлению к поверхности металла.

Под воздействием бомбардировки ионами происходит интенсивный нагрев деталей и внедрение активных элементов в кристаллическую решетку стали. Такой метод позволяет проводить нитроцементацию при более низких температурах и существенно сокращает время процесса. Изоляторы электродов изготавливают из высокопрочной керамики, которая выдерживает высокие термические и электрические нагрузки.

Конструкция токоподводов предусматривает эффективное водяное охлаждение для предотвращения их расплавления при работе на больших мощностях. Система управления импульсами тока позволяет точно регулировать плотность плазмы и избегать возникновения дуговых разрядов на острых кромках деталей. Электронные блоки защиты мгновенно гасят искрение, сохраняя высокое качество поверхности обрабатываемых изделий.

Внутреннюю теплоизоляцию печей цементации выполняют из модулей на основе керамоволокна, которое обладает крайне низкой теплопроводностью и малой массой. Этот материал не впитывает активные газы и не вступает в реакцию с углеродом при температурах до +1200℃.

Легкая футеровка значительно снижает общую тепловую инерцию оборудования, что позволяет быстро менять температурные режимы между стадиями нагрева и охлаждения. В отличие от тяжелого огнеупорного кирпича волокнистые плиты не трескаются при резких тепловых ударах и сохраняют целостность в течение многих лет. Монтаж футеровки проводят с использованием жаропрочных анкеров, которые скрывают внутри слоя изоляции.

Поверхность волокна часто покрывают специальными высокотемпературными мастиками для защиты от эрозии при интенсивной циркуляции атмосферы. Толщину изоляционного слоя рассчитывают таким образом, чтобы температура наружного стального кожуха не превышала +50℃ при полной мощности нагрева. Использование модульных блоков упрощает проведение локального ремонта футеровки без полной разборки печного агрегата.

Каталитический блок состоит из керамических носителей в форме шаров или колец, которые покрывают тонким слоем активного никеля. Эту засыпку помещают внутрь вертикальной реторты эндогенератора, где происходит термическое превращение газовоздушной смеси.

Пористая структура катализатора обеспечивает огромную площадь поверхности контакта, что гарантирует полную переработку метана в активный монооксид углерода и водород. Качественный катализатор предотвращает образование свободной сажи, которая может забить каналы и вывести оборудование из строя. Разогрев реактора выполняют внешними нагревателями, которые поддерживают температуру в зоне катализа на уровне +1050℃.

Для контроля состояния катализатора систему снабжают датчиками перепада давления на входе и выходе из реторты. Рост сопротивления свидетельствует о накоплении углеродистых отложений и необходимости проведения процедуры регенерации или «выжига» сажи. Для окисления налета без повреждения никелевого слоя автоматика переводит генератор в режим подачи избыточного воздуха. Конструкция блока предусматривает возможность быстрого извлечения корзины с носителем для визуального осмотра или замены.

Механизмы транспортировки обеспечивают непрерывное перемещение деталей через все температурные и газовые зоны в печах проходного типа. В зависимости от конструкции применяют роликовые поды, шагающие балки или ленточные конвейеры из жаропрочной сетки. Оборудование проектируют для работы при постоянных нагрузках в условиях высоких температур до +950℃.

Синхронизация приводов позволяет точно выдерживать время нахождения каждой заготовки в зоне цементации или нитроцементации. Это гарантирует получение идентичной глубины диффузионного слоя на всех деталях в потоке массового производства. Автоматизация транспорта исключает тяжелый ручной труд при загрузке и выгрузке массивных садок.

Приводы конвейеров располагают снаружи печи и соединяют с валами через герметичные муфты и системы промежуточных передач. Частотные преобразователи позволяют плавно менять скорость движения линии под разные технологические программы. Все элементы конструкции внутри камеры изготавливают из специальных литых сплавов с высоким содержанием хрома и кремния. Автоматика отслеживает положение каждой корзины или поддона с помощью индуктивных датчиков, которые выдерживают нагрев.

Внешние системы охлаждения поддерживают температуру закалочного масла в заданном диапазоне для сохранения стабильной скорости теплоотвода от деталей. Оборудование включает циркуляционный насос, сетчатый фильтр грубой очистки и пластинчатый или кожухотрубный теплообменник.

Насос забирает горячее масло из верхней части бака и прокачивает его через аппарат, где происходит передача тепла охлаждающей воде. Очищенная и охлажденная жидкость возвращается обратно в зону мешалок для создания равномерного температурного поля вокруг заготовок. Стабильность температуры масла важна для предотвращения образования трещин в металле и минимизации поводки ответственных изделий. Использование эффективных охладителей позволяет проводить закалку садок через каждые 40-60 минут.

Контроллер управления отслеживает температуру на входе и выходе, регулируя расход воды через электромагнитные клапаны. При обнаружении протечек масла в водяной контур система мгновенно подает сигнал тревоги и блокирует работу насосов. Пластины теплообменника изготавливают из нержавеющей стали, которая легко очищается от продуктов термического разложения масла при регламентном обслуживании.
