Оборудование для фосфатирования

Шламоотделители или декантаторы удаляют твердые продукты реакции из фосфатирующего раствора, когда в процессе химического взаимодействия выпадают нерастворимые осадки. Устройство представляет собой коническую емкость, которую подключают к основной ванне через систему циркуляционных насосов. Раствор поступает в сепаратор с низкой скоростью, потому что частицы шлама должны осесть на дно под действием силы тяжести.

Ламельные блоки внутри корпуса увеличивают эффективную площадь осаждения и помогают разделять чистую фазу и густой осадок. Когда шлам накапливается в нижней части конуса, автоматический клапан открывают для его удаления в фильтр-пресс. Очищенный реагент возвращают обратно в технологический цикл, чтобы поддерживать прозрачность среды и высокое качество фосфатного покрытия.

Постоянное удаление продуктов реакции предотвращает засорение форсунок в струйных установках и исключает появление шероховатости на поверхности деталей. Внутренние стенки декантатора изготавливают из нержавеющей стали AISI 316L, которая выдерживает длительный контакт с горячей фосфорной кислотой. Применение шламоотделителей продлевает срок службы рабочего раствора и снижает затраты на покупку новой химии.

Пластинчатые теплообменники обеспечивают быстрый разогрев фосфатирующих составов до рабочих температур +90℃ и выше за счет большой площади контакта сред. Аппарат состоит из набора тонких гофрированных пластин, которые изготавливают из кислотостойкой стали или титана.

Теплоноситель и агрессивный раствор движутся навстречу друг другу по изолированным каналам, что гарантирует высокую эффективность передачи энергии. Такая схема исключает прямой контакт пара с химикатами и предотвращает разбавление рабочего состава конденсатом. Компактные размеры устройства позволяют монтировать его непосредственно на раме гальванической ванны или в отдельном сервисном модуле. Использование внешнего теплообменника упрощает очистку системы от накипи, которая часто образуется при работе с фосфатами.

Автоматический клапан регулирует подачу горячей воды или пара по сигналам от погружных термодатчиков для поддержания температуры с точностью до 1℃. Внутренние уплотнения пластин выполняют из термостойкого этиленпропиленового каучука, который сохраняет эластичность при постоянных термических нагрузках.

Струйные форсунки создают направленный поток мелкодисперсного раствора под давлением до 3 бар для интенсивной химической обработки поверхности. Детали сложной формы требуют использования плоскофакельных сопел, которые обеспечивают равномерное перекрытие зон распыления. Каждое сопло изготавливают из армированного полипропилена или нержавеющей стали для защиты от коррозии и абразивного износа частицами шлама.

Геометрия выходного отверстия определяет угол распыла и кинетическую энергию капель, когда они ударяются о металл. Механическое воздействие струи ускоряет удаление загрязнений и способствует быстрому росту фосфатных кристаллов. Форсунки монтируют на коллекторных трубах с помощью быстросъемных зажимов для удобства сервисного обслуживания.

Система распределения раствора включает несколько контуров с возможностью индивидуальной настройки давления на каждом уровне. Поворотные шарниры позволяют менять направление факела, когда нужно обработать скрытые полости или глубокие ниши в заготовках. Встроенные фильтры внутри каждой форсунки предотвращают засорение отверстий крупными фрагментами окалины. Программное обеспечение синхронизирует запуск насосов с движением конвейера, чтобы реагент расходовался только при нахождении изделия в камере.

Автоматические станции дозирования поддерживают заданную концентрацию активных веществ в ванне фосфатирования без участия ручного труда. Система включает в себя мембранные насосы с электромагнитным приводом и контроллер, который считывает данные от датчиков электропроводности.

Когда параметры раствора отклоняются от нормы из-за расхода солей на формирование покрытия, насос подает порцию концентрата. Точность введения реагентов составляет 1-2 мл, что исключает резкие скачки кислотности и гарантирует стабильность роста кристаллов. Такой подход позволяет круглосуточно выпускать продукцию с идентичными защитными характеристиками.

Программное обеспечение ведет строгий учет расхода каждого компонента и предупреждает о необходимости замены расходной тары. Встроенные весовые датчики под баками с химией позволяют удаленно мониторить остаток материалов через общую сеть предприятия. При остановке циркуляционных насосов система безопасности блокирует работу дозаторов для предотвращения локальной передозировки химии.

Сушильные камеры с принудительной циркуляцией воздуха обеспечивают быстрое удаление влаги из пор фосфатного слоя перед окрашиванием. Оборудование снабжают мощными центробежными вентиляторами, которые прогоняют воздух через блок нагревателей и равномерно распределяют его по объему. Температуру внутри камеры поддерживают в диапазоне +100-120℃, чтобы полностью высушить заготовки со сложной геометрией.

Быстрое испарение воды предотвращает появление очагов коррозии под свежим покрытием и гарантирует высокую адгезию лака. Корпус сушки изготавливают из оцинкованной стали с толстым слоем базальтовой изоляции для удержания тепла. Такая конструкция минимизирует затраты энергии и обеспечивает безопасную температуру наружных стенок в цеху.

Воздушные потоки проходят через систему фильтров для удаления пыли, которая может испортить внешний вид обработанных поверхностей. Программный таймер управляет временем выдержки каждой партии деталей в зависимости от их массы и толщины металла. Специальные датчики влажности контролируют состояние среды и подают сигнал на частичное обновление воздуха через вытяжной патрубок.

Вытяжные системы фосфатирования включают бортовые отсосы и скрубберы для нейтрализации агрессивных паров фосфорной кислоты. Воздуховоды изготавливают из полипропилена, который не боится химической коррозии и обладает малым весом. Отсосы располагают максимально близко к поверхности раствора, чтобы захватывать вредный туман в момент его образования.

Скорость воздушного потока рассчитывают таким образом, чтобы полностью исключить попадание аэрозоля в рабочую зону персонала. Внутри очистной установки воздух промывают щелочным составом, который превращает кислотные остатки в безвредные солевые растворы. Для настройки производительности оборудования в зависимости от температуры в ванне мощные вентиляторы снабжают частотными преобразователями.

Каплеуловители на выходе из системы задерживают брызги реагента и возвращают их в технологический цикл для экономии материалов. Датчики давления контролируют тягу в магистралях и сигнализируют о необходимости промывки фильтрующих элементов. Программное управление синхронизирует работу вентиляции с графиком работы всей линии фосфатирования.

Для транспортировки фосфатирующих растворов со взвешенными твердыми частицами используют центробежные насосы с открытым типом крыльчатки. Все детали проточной части изготавливают из нержавеющей стали с высоким содержанием молибдена или из абразивостойких полимеров. Конструкция оборудования исключает забивание каналов твердыми кристаллами фосфатов и обеспечивает стабильный напор в системе циркуляции.

Герметичные торцевые уплотнения снабжают системой промывки чистой водой для предотвращения их быстрого износа при контакте с абразивом. Насосы с магнитной муфтой тоже используют в линиях фосфатирования, если нужно полностью исключить риск протечек агрессивной жидкости.

Массивное основание агрегата гасит вибрации и защищает трубопроводы от возникновения усталостных трещин при длительной работе. Система управления включает защиту от сухого хода, которая отключает питание при падении уровня жидкости в приемном резервуаре. Для удобства ремонта узлы снабжают быстроразъемными соединениями, которые позволяют заменить насос без длительной остановки производства.

Для измерения веса фосфатного покрытия на единицу площади используют рентгенофлуоресцентные анализаторы или гравиметрические весы высокой точности. Рентгеновский прибор направляет луч на поверхность детали и определяет содержание фосфора и цинка без разрушения защитного слоя. Программное обеспечение мгновенно вычисляет массу покрытия в г/кв.м и выводит результат на цифровой дисплей оператора.

Такой контроль позволяет проверять каждую партию изделий в режиме реального времени непосредственно на конвейере. Точные замеры необходимы для подтверждения соответствия продукции отраслевым стандартам и требованиям заказчиков услуг металлообработки. Использование современных анализаторов сокращает время проведения лабораторных анализов в несколько раз.

Портативные модели приборов позволяют выполнять измерения на крупногабаритных конструкциях без их демонтажа с транспортных систем. Анализатор также помогает выявлять неоднородность структуры слоя, которая может указывать на проблемы с перемешиванием в ванне. Наличие встроенного интерфейса обеспечивает передачу данных в общую систему управления предприятием для формирования отчетов.

Ленточные бумажные фильтры обеспечивают непрерывную очистку фосфатирующего раствора от мелкодисперсного шлама в автоматическом режиме. Раствор подают на поверхность фильтровальной ткани, которая задерживает твердые частицы и пропускает чистую жидкость в накопительный резервуар.

Когда слой шлама на ленте достигает определенной толщины, пропускная способность ткани падает и уровень жидкости в приемнике растет. Поплавковый датчик срабатывает и включает электропривод для перемещения загрязненного участка полотна в мусоросборник. Свежий сегмент ленты мгновенно вступает в работу, обеспечивая стабильность процесса очистки без остановки циркуляционных насосов.

Корпус установки изготавливают из нержавеющей стали с надежной защитой от брызг горячей кислоты. Использование рулонных материалов разной плотности позволяет настраивать тонкость фильтрации в зависимости от требований технологического процесса. Отработанная бумага со шламом сматывается в компактный рулон, который удобно утилизировать.

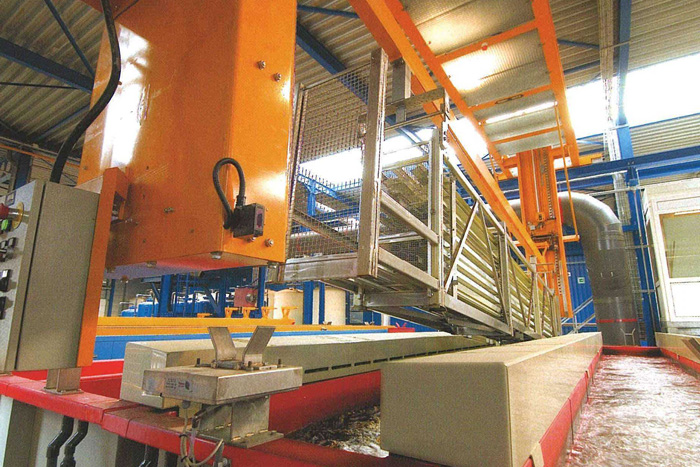

Автоматические автооператоры перемещают подвески с деталями между ваннами фосфатирования по строго заданной временной программе. Оборудование состоит из прочного стального моста, который движется по рельсовым путям вдоль всей гальванической линии. Подъемный механизм снабжают ременным или цепным приводом с высокой точностью позиционирования до 1-2 мм.

Лазерные датчики расстояния контролируют положение каретки в реальном времени и предотвращают соударение с оборудованием. Программный контроллер позволяет одновременно обрабатывать несколько партий изделий с разными технологическими циклами. Использование роботов полностью исключает ошибки персонала и гарантирует идеальное соблюдение времени выдержки в каждом растворе.

Транспортные захваты изготавливают из коррозионностойких материалов для защиты от воздействия паров химии и брызг при подъеме деталей. Скорость перемещения плавно регулируют частотными инверторами, что исключает раскачивание груза и разбрызгивание электролита. Система безопасности включает датчики обнаружения препятствий и кнопки аварийной остановки на всем пути следования оператора.

Системы деионизации производят очищенную воду с низким содержанием солей для приготовления фосфатирующих растворов и финишной промывки. Присутствие в водопроводной воде ионов кальция и магния вызывает образование грубых кристаллов и снижает защитные свойства фосфатной пленки. Оборудование включает колонны с ионообменными смолами, которые избирательно поглощают примеси и выдают воду высокого качества.

Использование чистой среды предотвращает появление белого налета на деталях и исключает загрязнение ванн посторонними компонентами. Финишная промывка деионизированной водой обязательна перед электроосаждением краски или нанесением порошковых полимеров. Она гарантирует отсутствие пузырей и отслоений лакокрасочного слоя при эксплуатации изделий.

Контроллер системы постоянно измеряет электропроводность воды на выходе и автоматически запускает процесс регенерации смол. Корпус колонн изготавливают из армированного стеклопластика, который выдерживает высокое рабочее давление в магистрали. Своевременная замена предварительных угольных фильтров защищает ионообменный материал от разрушения хлором и органикой.
