Фосфатирование металла

Фосфатная пленка имеет пористую структуру, которая сама по себе не обеспечивает полной защиты от сквозной коррозии. Когда металл извлекают из ванны, поры остаются открытыми и могут впитывать влагу из окружающего воздуха.

Чтобы закрыть эти каналы, изделия погружают в горячие минеральные масла или составы со специальными ингибиторами. Масло проникает вглубь кристаллического слоя и создает дополнительный гидрофобный барьер. После такой обработки коррозионная стойкость стали возрастает в 5-8 раз. Поверхность приобретает глубокий черный или темно-серый цвет и становится более гладкой.

Консервационные составы заполняют пустоты между кристаллами фосфатов и надежно удерживаются там в течение долгого времени. Если деталь работает в узлах трения, масляный слой обеспечивает плавный пуск механизма и снижает начальный износ. Обработка маслом исключает появление белого налета на поверхности.

В процессе холодной деформации возникают колоссальные силы трения, которые могут вызвать задиры на поверхности и быстрый износ дорогостоящих штампов. Фосфатирование создает на заготовке прочный разделительный барьер, который работает как твердая смазка.

Кристаллы фосфатов прочно срастаются с основой и не отслаиваются даже при экстремальном давлении пресса. Во время вытяжки покрытие деформируется вместе с металлом, поэтому прямой контакт стали с инструментом полностью исключается. Поверхность готовых изделий остается гладкой и не требует объемной шлифовки после станка.

Использование фосфатного слоя позволяет значительно увеличить степень деформации за один проход без риска разрыва заготовки. Срок службы штамповой оснастки при работе с такими материалами увеличивается на 40-60%. Технология обеспечивает высокую производительность автоматических линий и снижает процент брака в партии.

Традиционные растворы для фосфатирования не могут вступить в реакцию с нержавеющей сталью, так как на ее поверхности присутствует прочная пассивная пленка хрома. Атомы фосфора не проникают в структуру легированного металла, поэтому защитный слой не нарастает.

Если погрузить нержавейку в обычную ванну, поверхность останется чистой или покроется некрасивыми пятнами без полезных свойств. Для упрочнения таких сплавов выбирают иные методы химической обработки, которые соответствуют их составу. Фосфатирование ориентировано преимущественно на углеродистые и низколегированные марки стали.

Некоторые специфические сплавы на основе железа требуют предварительного травления в агрессивных смесях для удаления оксидов. Но даже после такой подготовки адгезия фосфатов к нержавеющей поверхности остается крайне низкой. При проектировании деталей конструкторы учитывают химические ограничения материалов и подбирают другие способы защиты. Нержавеющая сталь обладает природной стойкостью, которая превосходит возможности фосфатных пленок.

Фосфатирование считают лучшим способом подготовки стали перед нанесением полимерных порошковых составов. Кристаллическая структура слоя значительно увеличивает реальную площадь поверхности, что создает идеальные условия для механического сцепления с краской.

Полимер затекает в микропоры и после запекания образует с металлом единую монолитную систему. Такое покрытие не шелушится и не скалывается при ударах или изгибах готовой продукции. Если под краской есть фосфатный барьер, очаг случайной коррозии не распространяется под слоем лака.

Обработка металла перед покраской полностью удаляет жировые загрязнения и остатки окалины. Процесс обеспечивает долговечность уличных конструкций, мебельной фурнитуры и корпусов бытовой техники. Тонкая пленка фосфатов толщиной 2-5 мкм не меняет геометрию изделий, но гарантирует сохранение товарного вида на десятилетия. Детали сохраняют свойства даже при эксплуатации в условиях высокой влажности.

Слой нерастворимых фосфатов обладает высоким удельным электрическим сопротивлением и работает как надежный изолятор. Это свойство находит применение, когда изготавливают электротехническую сталь для сердечников трансформаторов и электродвигателей.

Покрытие блокирует возникновение вихревых токов между отдельными листами металла, что существенно снижает потери энергии и уменьшает нагрев агрегатов. Фосфатная пленка выдерживает напряжение до 300-500В без пробоя структуры. Поверхность сохраняет свои изолирующие параметры даже при длительном воздействии переменного магнитного поля.

Метод позволяет отказаться от использования дорогих изоляционных лаков в некоторых узлах аппаратуры. Тонкая броня не мешает плотной сборке пакетов пластин и обеспечивает высокую точность геометрии магнитопроводов. Химическая инертность слоя предотвращает окисление меди или алюминия в местах контакта со сталью. Правильная обработка элементов гарантирует стабильную работу силовых установок в течение всего срока службы.

Цинкофосфатные покрытия имеют светлый оттенок и мелкозернистую структуру, которая идеально подходит под покраску. Они обладают высокой эластичностью и хорошей адгезией, обеспечивая базовую защиту от влаги.

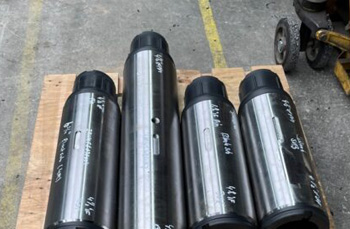

Марганцефосфатные слои отличаются темно-серым или черным цветом и повышенной твердостью кристаллов. Эту разновидность выбирают для защиты деталей машин, которые работают в условиях сильного трения и постоянных нагрузок. Марганцевый слой лучше удерживает смазку и обладает превосходной износостойкостью в парах скольжения.

Разница в химическом составе ванн определяет итоговые физические параметры защитной корки. Цинковые составы работают быстрее и позволяют обрабатывать детали при более низких температурах. Марганцевое фосфатирование требует нагрева раствора почти до кипения, но дает более плотный и прочный панцирь.

При подборе типа покрытия технологи ориентируются на функциональные задачи конкретного узла или изделия. Оба метода находят широкое применение в современном автомобилестроении и станкостроении.

Качество полученной пленки определяют по ее массе, толщине и внешнему виду. На производстве используют весовой метод, когда образец взвешивают до и после растворения фосфатного слоя в специальных реактивах. Разница в граммах на квадратный метр показывает плотность осадка и его соответствие стандартам.

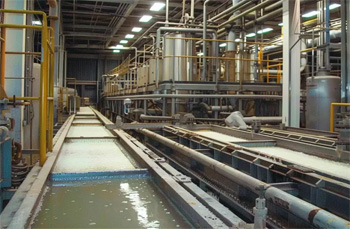

Визуальный осмотр помогает выявить наличие непрокрасов, крупных кристаллов или посторонних включений. Однородный цвет без пятен и разводов свидетельствует о правильной настройке всех режимов автоматической линии.

Дополнительно проводят испытания на коррозионную стойкость в камерах соляного тумана или в растворах агрессивных солей. Если капля реагента не вызывает потемнения металла в течение заданного времени, адгезия и плотность слоя соответствуют норме. Для ответственных заказов замеряют размер зерна под микроскопом, чтобы подтвердить мелкокристаллическую структуру.

Фосфатные слои имеют низкую химическую стойкость к воздействию щелочных растворов и сильного водяного пара. Агрессивные среды быстро разрушают связи в молекулах фосфатов, что приводит к полному растворению защитной пленки.

Когда металл находится в условиях постоянного контакта со щелочью, коррозия начинается практически мгновенно после исчезновения барьера. Поэтому для оборудования прачечных или химических моек такую технологию не используют. Влага в виде пара проникает в поры слоя и вызывает его отслоение от стальной основы за счет избыточного давления.

При проектировании механизмов конструкторы заменяют фосфатирование на хромирование или никелирование, если предполагается контакт с мыльными растворами. Знание ограничений метода помогает избежать фатальных ошибок при выборе типа покрытия. Поверхность после контакта с горячим паром становится рыхлой и теряет антифрикционные свойства.

Фосфатирование поршневых колец и распределительных валов существенно облегчает процесс приработки новых деталей. Твердые кристаллы фосфатов создают микроскопический рельеф, который надежно удерживает масляную пленку в зоне контакта.

В первые часы работы механизма происходит плавное сглаживание выступов без образования глубоких задиров на металле. Покрытие выступает в роли демпфера, который компенсирует неизбежные погрешности в геометрии сопрягаемых пар. Риск заклинивания узлов при холодном пуске двигателя снижается почти до нуля.

После завершения периода обкатки фосфатный слой постепенно стирается, оставляя после себя идеально подогнанные поверхности. Металл приобретает высокую чистоту обработки, что способствует долгой и тихой работе всего агрегата. Технология позволяет сократить время заводских испытаний моторов и повышает общую надежность техники.

Сварочные работы по фосфатированной стали требуют обязательной зачистки кромок до чистого металла. Фосфатный слой содержит соли, которые при сильном нагреве разлагаются и выделяют газы, вызывающие появление пор в сварном шве.

Наличие примесей фосфора в зоне плавления может привести к образованию хрупких структур и горячих трещин. Это снижает механическую прочность соединения и делает узел уязвимым к динамическим нагрузкам. Только полное удаление защиты механическим способом гарантирует получение качественного и герметичного стыка.

Если деталь имеет сложную форму, зоны будущих швов закрывают защитными масками перед погружением в ванну. Такой подход позволяет сохранить металл активным и готовым к сплавлению без лишних трудозатрат. После завершения монтажа всю конструкцию можно подвергнуть повторному фосфатированию для восстановления целостности барьера. Соблюдение технологии исключает риск скрытых дефектов внутри силовых каркасов.

Процесс активации поверхности обеспечивает рост плотной и мелкозернистой фосфатной пленки. Специальные составы на основе солей титана создают на металле множество центров кристаллизации. Без этой стадии атомы фосфора оседают на сталь медленно, образуя крупные и рыхлые кристаллы с плохой адгезией.

Активированная поверхность позволяет сократить время нахождения детали в реакторе и повышает общую производительность линии. Слой получается однородным по всей площади изделия, включая острые кромки и внутренние углы.

Использование активаторов особенно актуально при холодном и ускоренном фосфатировании. Металл приобретает высокую химическую активность, что гарантирует получение беспористого покрытия минимальной толщины. Промывка деталей между стадиями исключает перенос загрязнений в рабочий раствор. Кристаллы растут равномерно и создают прочный панцирь на поверхности стали.

Срок службы фосфатного покрытия без последующей отделки лаком или маслом крайне ограничен и зависит от условий хранения. В сухом помещении защита сохраняет свои свойства в течение нескольких месяцев, предотвращая появление легкого налета ржавчины. На открытом воздухе или под воздействием осадков пленка разрушается уже через несколько суток из-за своей пористой структуры.

Фосфатирование рассматривают как временную консервацию или как базу под другие виды защитных слоев. Основная задача кристаллической корки заключается в блокировании доступа кислорода на начальном этапе.

Для продления жизни покрытию детали часто подвергают гидрофобизации специальными восками. Это позволяет эксплуатировать изделия в условиях переменной влажности без потери прочности. Однородный серый цвет покрытия служит хорошим индикатором целостности защиты при визуальном осмотре. Регулярное обновление масляного слоя помогает поддерживать антикоррозионные свойства на высоком уровне годами. Без финишной герметизации пор защита остается уязвимой к агрессивным факторам внешней среды.

Фосфатирование пружин и рессор повышает их сопротивляемость усталостному разрушению при циклических нагрузках. Процесс не вызывает наводороживания стали, которое часто приводит к хрупкости металла после гальванического цинкования. Пружины сохраняют свою упругость и пластичность, что важно для работы в подвесках автомобилей и клапанных механизмах.

Слой фосфатов блокирует развитие микротрещин на поверхности проволоки, замедляя их рост внутрь заготовки. Металл под защитным панцирем дольше выдерживает миллионы циклов сжатия и растяжения. Тонкая пленка солей не создает внутренних напряжений в кристаллической решетке закаленной стали.

Обработка позволяет использовать высокопрочные марки проволоки без риска их внезапного разлома. Итоговый результат обеспечивает надежность ответственных узлов в тяжелых режимах эксплуатации. Фосфатный слой служит надежной опорой для последующего нанесения защитных лаков или красок.
