Оборудование для анодирования и оксидирования

Холодильный агрегат рассчитывают через плотность тока и объем электролита, потому что в процессе анодирования выделяют много тепловой энергии. Эту энергию нужно отводить для поддержания температуры в диапазоне от +18℃ до +22℃. Когда температурный режим нарушают, защитная пленка становится рыхлой и полностью теряет диэлектрические свойства.

Для теплообмена применяют змеевики из титана или внешние пластинчатые аппараты, так как обычные металлы быстро разрушаются в кислоте. Чиллер соединяют с рабочей емкостью через замкнутый контур, по которому циркулирует хладагент. Для быстрого отвода лишних калорий от зоны контакта жидкость внутри системы должна иметь высокую теплоемкость.

Автоматика постоянно отслеживает текущие показания датчиков и запускает компрессор при отклонении от нормы на 0.5-1.0℃. Общая холодопроизводительность должна на 15-20% превышать электрическую мощность источника питания, так как энергия тока в кислоте почти полностью переходит в тепло. В масштабных линиях устанавливают многоканальные системы, которые обслуживают несколько рабочих позиций с индивидуальными настройками.

Выпрямитель выбирают с запасом по мощности не менее 10-15%, чтобы обеспечить стабильность электрохимической реакции. Главный параметр - выходное напряжение, которое для анодирования алюминия составляет 24-30 В. Когда проводят твердое анодирование, оборудование должно выдавать до 100 В для преодоления высокого сопротивления оксидного слоя.

Инверторные модули позволяют плавно регулировать силу тока, потому что такая настройка предотвращает электрический пробой пленки в начале цикла. Присутствие функции реверса помогает получать однородные покрытия на деталях со сложной геометрией. Блок управления поддерживает режим стабилизации по току и напряжению, чтобы исключить брак при колебаниях нагрузки в сети.

Пульсации выходного сигнала не превышают 2-3%, так как высокий уровень гармоник плохо влияет на структуру оксида. Корпус изготавливают в защищенном исполнении IP54, чтобы внутрь не проникали агрессивные испарения и влага. Систему принудительного охлаждения силовых блоков проектируют с учетом круглосуточной эксплуатации оборудования.

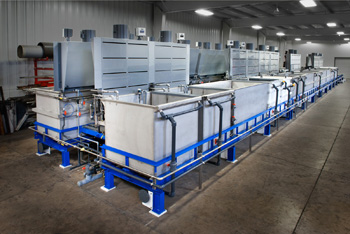

Материал для корпуса ванны выбирают в зависимости от химического состава и температуры раствора. При щелочном оксидировании стали используют емкости из конструкционной стали Ст3 без футеровки, так как этот металл устойчив к горячим щелочам. Для анодирования алюминия в серной кислоте выбирают листовой полипропилен, который обладает высокой инертностью и диэлектрической прочностью.

Толщина стенок пластиковых емкостей составляет 15-20 мм, чтобы не возникло деформации под весом электролита. Для усиления конструкции применяют внешний стальной каркас, который покрывают полимерной краской. Если рабочая температура процесса превышает +100℃, корпус изготавливают из термостойкого фторопласта или нержавеющей стали высокого качества.

Дно емкости проектируют с уклоном в сторону сливного отверстия, чтобы облегчить удаление осадка при регламентных работах. Все сварные швы выполняют методом экструзионной сварки, который гарантирует герметичность и отсутствие микропор в местах соединений. Внутренние углы часто закругляют для предотвращения скопления грязи и продуктов распада реагентов.

Бортовые отсосы удаляют вредные испарения и аэрозоли от зеркала электролита, чтобы исключить их попадание в рабочую зону. Конструкция представляет собой щелевые воздуховоды, которые располагают вдоль длинных сторон ванны. Ширину щели рассчитывают так, чтобы скорость потока была достаточной для захвата тяжелых паров кислоты или щелочи.

Вентиляционные короба изготавливают из полипропилена или ПВХ, так как химическая коррозия быстро разрушает металлические каналы. Мощность вентилятора подбирают с учетом объема выделяемых газов и общей длины магистральных трубопроводов. Правильное распределение давления внутри системы обеспечивает равномерное всасывание воздуха.

Отработанный воздух направляют в скрубберы или химические фильтры для очистки от токсичных примесей перед выбросом в атмосферу. Внутри установки поток проходит через слой орошаемого наполнителя, который нейтрализует кислотные остатки и осаждает взвешенные частицы. Каплеуловители задерживают брызги электролита и возвращают их в рабочий объем, что существенно снижает расход реагентов.

Барботаж электролита с помощью сжатого воздуха исключает локальный перегрев раствора в зоне прохождения тока. Когда деталь находится под нагрузкой, температура жидкости у ее поверхности растет, что приводит к подгару оксидного слоя. Пузырьки воздуха создают турбулентные потоки, которые выравнивают концентрацию кислоты и температуру по всему объему.

Система состоит из сети перфорированных труб, которые укладывают на дно и подключают к безмасляному компрессору. Отсутствие масляных примесей в воздухе выступает обязательным требованием, так как жир блокирует процесс формирования пленки. Равномерное распределение отверстий в трубках обеспечивает одинаковую интенсивность перемешивания во всех точках загрузки.

Постоянное движение среды способствует быстрому удалению пузырьков водорода и кислорода, которые возникают на электродах при электролизе. Если газ задерживается на металле, он создает диэлектрический барьер и на пленке появляются пятна. В холода барботаж помогает быстрее распределять тепло от нагревателей, когда линию запускают после простоя.

Для разогрева растворов применяют погружные ТЭНы в защитных оболочках, которые не вступают в реакцию со средой. Если проводят щелочное оксидирование при температурах до +140℃, используют нагреватели из нержавеющей стали или титана. В кислых средах применяют элементы в кварцевых или фторопластовых чехлах, которые защищают токоведущие части от разрушения.

Мощность установки рассчитывают так, чтобы время выхода на рабочий режим не превышало 2-3 часов. Для предотвращения локального закипания жидкости нагреватели располагают в зонах с активной циркуляцией раствора. Датчик в защитном корпусе передает сигнал на контроллер, который включает питание для поддержания температуры с точностью до 1℃.

В крупных промышленных линиях вместо электричества часто используют паровые змеевики для быстрого нагрева больших объемов. Пар под давлением проходит через внутренний контур труб, которые изготавливают из материалов с высокой теплопроводностью. Такая схема исключает прямой контакт теплоносителя с химикатами и позволяет регулировать интенсивность теплообмена.

Автоматическая система дозирования поддерживает концентрацию химических веществ в ваннах без участия человека. В состав комплекса входят аналитические датчики, контроллер управления и прецизионные насосы мембранного типа. Датчик электропроводности анализирует состояние среды и передает данные на центральный процессор.

Когда параметры отклоняются от нормы из-за испарения воды или расхода реагентов, система вычисляет объем добавки. Насос забирает концентрат из расходной емкости и подает его в зону перемешивания для быстрого распределения по объему. Точность дозирования достигает 1-2 мл, что исключает перерасход материалов и гарантирует стабильность характеристик пленки.

Применение автоматики исключает человеческий фактор при приготовлении сложных растворов для цветного анодирования. В памяти контроллера сохраняют несколько программ, которые соответствуют разным технологическим режимам и сплавам. Интеграция дозаторов с датчиками уровня позволяет восполнять потери жидкости от испарения при сохранении баланса ингредиентов. Трубопроводы для подачи агрессивных составаов изготавливают из фторопласта.

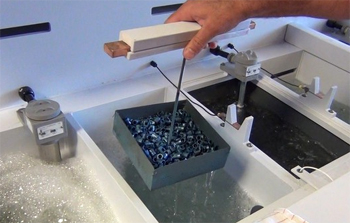

Подвесочные приспособления служат для закрепления деталей и обеспечения электрического контакта в течение всего времени обработки. При анодировании через место контакта проходят значительные токи, поэтому зажимы изготавливают из титана или алюминия.

Титановые подвески служат дольше, так как этот металл не растворяется в электролите и не покрывается диэлектрическим оксидом. Такая особенность позволяет использовать их многократно без промежуточной очистки в агрессивных травителях. Конструкция обеспечивает плотный прижим, который не ослабевает при вибрации или термическом расширении материалов. Площадь контакта рассчитывают так, чтобы избежать перегрева и появления дефектов.

Форма подвески способствует свободному стеканию раствора и выходу газов из внутренних полостей деталей. Если приспособление имеет сложную конфигурацию, в нем могут возникать воздушные мешки, которые препятствуют контакту электролита с металлом. Для защиты нерабочих зон рамы используют специальные покрытия на основе ПВХ-пластизолей или фторполимеров. Эти материалы выдерживают воздействие горячих щелочей и сильных кислот без разрушения структуры.

Установки фильтрации удаляют механические примеси и продукты распада реагентов из рабочего объема ванны. Замкнутый цикл очистки включает химически стойкий насос, фильтровальную камеру и систему соединительных трубопроводов. Раствор забирают с одной стороны емкости и после прохождения через фильтр подают обратно под давлением. Это создает дополнительное движение жидкости, которое способствует выравниванию концентрации электролита.

В качестве фильтрующего материала используют полипропиленовое волокно или активированный уголь для удаления органики. Степень очистки подбирают в зависимости от требований процесса, обычно она составляет от 1 до 50 мкм. Регулярная очистка предотвращает появление шероховатости на оксидном слое.

Корпус фильтра изготавливают из армированного пластика для защиты от химической коррозии. Наличие манометра позволяет визуально контролировать степень загрязнения картриджей по изменению рабочего давления. Когда перепад давления достигает предела, выполняют замену фильтров или их промывку согласно регламенту. Для обслуживания ванн большого объема применяют установки с высокой скоростью циркуляции - до 3-5 объемов в час.

Ванны для промывки после анодирования проектируют для эффективного удаления остатков агрессивных реагентов. Наиболее современным решением выступают многоступенчатые каскадные системы, где вода движется навстречу направлению движения деталей.

Чистая вода поступает в последнюю емкость и перетекает в предыдущие через специальные перегородки. Такая схема позволяет достичь высокого качества очистки при минимальном расходе воды из магистральной сети. Корпус ванн изготавливают из светлого полипропилена, который облегчает контроль чистоты жидкости. Для интенсификации процесса внутри монтируют системы барботажа или форсунки для струйного орошения деталей над зеркалом воды.

На дне промывочных ванн устанавливают датчики электропроводности, которые измеряют уровень солесодержания и управляют подачей воды. Если проводимость превышает предел, автоматический клапан открывает подпитку до восстановления нужных параметров. Некоторые емкости оснащают нагревателями, так как горячая промывка быстрее растворяет остатки щелочных составов. Для обработки крупных изделий применяют ванны с системой качающейся штанги, которая создает механическое воздействие на поток.

Датчики уровня предотвращают аварии, которые связаны с оголением нагревателей или переливом растворов через край. В гальванике применяют бесконтактные ультразвуковые приборы или погружные электроды из титана или графита.

Ультразвуковой сенсор монтируют над поверхностью жидкости для измерения времени возврата отраженного сигнала. Этот метод исключает ложные срабатывания от пены и не требует погружения элементов в кислоту. Кондуктометрические датчики измеряют проводимость между стержнями, которые установлены на разных отметках. Когда уровень падает ниже минимума, контроллер отключает ТЭНы и включает подпитку водой. Это гарантирует сохранность оборудования и непрерывность процесса в автоматическом режиме.

Корпус приборов изготавливают в герметичном исполнении, которое выдерживает воздействие влаги и паров химикатов. Интеграция датчиков с системой управления позволяет вести электронный журнал учета всех изменений уровня в каждой ванне. Для исключения влияния волнения поверхности при барботаже используют программную фильтрацию сигналов.

Сушильные шкафы обеспечивают быстрое удаление влаги с поверхности изделий после промывки для предотвращения пятен и разводов. Внутри камеры создают циркуляцию горячего воздуха с температурой от +60℃ до +100℃ в зависимости от типа покрытия. Нагреватели располагают за защитными экранами для обеспечения равномерного распределения тепла по всему объему загрузки.

Вентиляторы прогоняют воздух через фильтры, которые задерживают пыль из производственного помещения. Время цикла сушки задают на таймере, после чего автоматика переходит в режим продувки холодным воздухом для охлаждения деталей. Применение камер с верхней загрузкой позволяет встраивать их в транспортную систему линии с использованием стандартных подвесок.

Для обработки мелких заготовок в насыпном виде применяют центробежные сушилки, в которых удаление воды происходит за счет центробежной силы. Барабан с деталями вращается на высоких оборотах, при этом влага сбрасывается с поверхности и удаляется через дренаж. Такой метод исключает слипание элементов и гарантирует их полную просушку в труднодоступных местах.

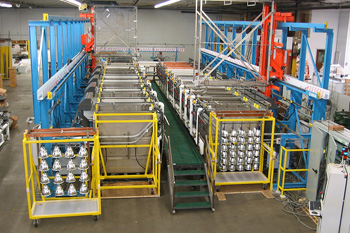

Автооператоры перемещают подвески с деталями между ваннами в строгом соответствии с заданной циклограммой. В ручных линиях применяют передвижные каретки с электрическим приводом подъема, которыми управляют с помощью выносного пульта.

Автоматические системы оснащают контроллерами, которые самостоятельно выбирают маршрут и время выдержки на каждой позиции. Датчики позиционирования обеспечивают точную остановку захвата над центром ванны с погрешностью не более 1-2 мм. Приводные механизмы защищают кожухами, чтобы предотвратить попадание капель электролита на двигатели. Скорость перемещения плавно регулируют частотными преобразователями, что исключает раскачивание длинных подвесок и соударение деталей.

Для крупных производств проектируют системы, в которых несколько тележек работают одновременно под управлением сервера. Программное обеспечение исключает столкновения и оптимизирует загрузку ванн для достижения высокой пропускной способности. Вертикальное перемещение груза осуществляют с помощью цепных передач, которые обладают плавностью хода.
