Анодное оксидирование

Титановые приспособления обладают высокой химической стойкостью к агрессивным кислотным электролитам, поэтому они служат в течение долгого времени без разрушения. В отличие от алюминиевых аналогов титан покрывается очень тонкой и плотной пленкой, которая пропускает электрический ток при каждом новом погружении.

Если использовать подвески из алюминия, они будут анодироваться вместе с деталью и быстро покроются слоем диэлектрика. После каждого цикла такой инструмент придется очищать в щелочи, чтобы восстановить электрический контакт для следующей партии. Титан избавляет от этой необходимости и значительно сокращает время на подготовку производства.

Прочность титана позволяет надежно зажимать заготовки, потому что плотный контакт исключает искрение в точке подачи тока. Когда деталь закреплена слабо, в месте соприкосновения может возникнуть локальный перегрев и оплавление металла. Использование титановых зажимов гарантирует стабильность параметров процесса на протяжении всего времени обработки. Хотя стоимость таких подвесок выше, они окупаются за счет долговечности и отсутствия постоянных потерь материала.

В самом начале процесса на границе металла и электролита возникает плотный слой оксида, который не имеет пор. Эта прослойка обладает высоким электрическим сопротивлением и выполняет роль фундамента для последующего роста пористого покрытия.

Толщина барьерной зоны крайне мала и составляет всего несколько нанометров, но именно она защищает чистый алюминий от прямого контакта с кислотой. Когда ток проходит через этот слой, в нем возникают микроскопические каналы, через которые ионы кислорода проникают вглубь заготовки. Весь дальнейший рост оксида происходит за счет превращения основного металла в керамику под этой тонкой преградой.

Если барьерный слой разрушается из-за неправильных режимов или перегрева, деталь начинает быстро растворяться в ванне. Целостность этого основания определяет защитные свойства всего покрытия, потому что оно блокирует доступ влаги к алюминию. При холодном анодировании плотность этой зоны становится выше, что увеличивает твердость и износостойкость изделия.

Прижоги возникают в местах чрезмерной концентрации электричества, когда тепло не успевает уходить в объем электролита. Чтобы избежать этого дефекта, в гальванических ваннах организуют постоянное и интенсивное перемешивание раствора с помощью сжатого воздуха.

Поток жидкости смывает горячие слои кислоты с поверхности детали и поддерживает температуру в зоне реакции на уровне +20℃. Также важно правильно рассчитать площадь поверхности, чтобы плотность тока не превышала допустимые значения для конкретного сплава. Если контакт с подвеской слишком мал, вся мощность пойдет через одну точку, что приведет к мгновенному плавлению металла.

Использование импульсных источников питания позволяет давать кратковременные паузы, во время которых металл успевает немного остыть. Этот метод особенно эффективен при работе со сложными заготовками, которые имеют глубокие глухие отверстия. Когда тепло отводится своевременно, оксидная пленка растет равномерно и без изменения цвета на краях. Контроль температуры в нескольких точках ванны исключает появление зон локального перегрева.

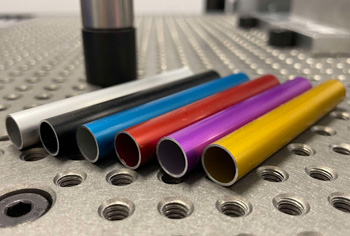

Интерференционный метод позволяет получать цвета за счет преломления световых волн в структуре самой оксидной пленки. В поры металла под воздействием тока осаждают мельчайшие частицы олова или никеля, которые образуют своеобразное зеркало на дне каждого канала. Когда свет проходит через прозрачный оксид и отражается от металла, возникает оптический эффект, который глаз воспринимает как определенный цвет.

Таким способом получают очень стойкие оттенки от светло-серого до черного и бронзового. Подобное покрытие никогда не выгорает на солнце, потому что оно не содержит органических молекул красителя.

Цвет зависит от глубины залегания частиц металла и толщины верхнего прозрачного слоя оксида. Регулируя время электролитического окрашивания, можно добиваться идеальной повторяемости оттенка в разных партиях продукции. Этот способ активно применяют при производстве архитектурного профиля, который должен сохранять вид в течение 50 лет. Поверхность остается металлической на ощупь и сохраняет благородный блеск алюминия.

Если в процессе анодирования возник брак или цвет получился неоднородным, покрытие можно снять в горячем растворе щелочи. Химикат быстро растворяет оксид алюминия, но почти не затрагивает основной металл при кратковременном воздействии.

После удаления слоя поверхность заготовки становится матовой и требует повторной механической полировки или травления. Важно помнить, что каждый цикл снятия пленки уменьшает размеры детали на несколько десятков микрометров. Для высокоточных изделий такая процедура может стать причиной окончательного ухода из допусков.

После химического удаления оксида деталь тщательно промывают в азотной кислоте, чтобы убрать темный шлам и остатки щелочи. Чистый алюминий становится снова активным и готовым к новому циклу оксидирования. Такой метод часто применяют при реставрации старых деталей или при настройке новых технологических процессов. Оператор должен строго следить за временем нахождения изделия в реакторе, чтобы избежать глубокого растравливания поверхности.

Качество закрытия пор определяют с помощью теста на впитывание красителя или методом замера электрического сопротивления. В первом случае на поверхность наносят каплю специального раствора метиленового синего и оставляют ее на минуту. Если после смывания водой на металле остается яркое пятно, значит, поры закрыты плохо и защита будет неэффективной.

Для измерения сопротивления профессиональные лаборатории используют приборы, которые показывают степень диэлектрической проницаемости слоя. Высокие показатели свидетельствуют о полной герметичности пленки и ее готовности к работе в агрессивной среде.

Тщательный контроль уплотнения исключает вымывание цвета и появление коррозии в процессе эксплуатации. Для деталей, которые работают в авиации, проводят дополнительные испытания в камерах соляного тумана в течение 500 часов. Отсутствие пятен ржавчины подтверждает надежность созданного барьера. Если тест показывает брак, детали возвращают на стадию кипячения в дистиллированной воде или в растворах солей никеля.

Кремний не растворяется в электролите во время анодирования и остается внутри оксидного слоя в виде темных твердых включений. Эти частицы поглощают свет и мешают формированию прозрачной структуры оксида алюминия.

Чем выше концентрация кремния в металле, тем более темным и мрачным получается итоговый оттенок поверхности. Для литейных сплавов типа АК12 характерна серо-черная гамма, которую невозможно изменить с помощью обычных красителей. Пленка на таких материалах часто имеет матовую фактуру и выглядит как темный налет.

При работе с силуминами технологи используют специальные добавки в кислоту, чтобы немного осветлить покрытие. Однако добиться зеркального блеска на материале с высоким содержанием кремния практически невозможно. Эти особенности сплава учитывают при выборе способа отделки, предпочитая темные тона или черное окрашивание. Кремниевые частицы также повышают хрупкость слоя, что может привести к микротрещинам при механическом воздействии.

Создание твердого и хрупкого слоя оксида может снижать усталостную прочность алюминиевых деталей на 10-20%. Поверхностная пленка имеет множество микропор, которые под воздействием циклических нагрузок могут стать очагами развития трещин.

Когда металл испытывает постоянные изгибы или вибрации, хрупкая керамика на поверхности лопается первой. Это создает зоны концентрации напряжений, откуда трещина уходит вглубь чистого алюминия. Для ответственных силовых элементов авиационной техники толщину слоя стараются ограничивать минимальными значениями.

Чтобы нивелировать эффект, детали после анодирования часто подвергают дробеструйному упрочнению или другим видам наклепа. Сжимающие напряжения в поверхностном слое закрывают микродефекты и возвращают материалу его первоначальную выносливость. Конструкторы всегда закладывают эти потери прочности в расчеты при проектировании нагруженных узлов. Использование мягких режимов анодирования позволяет получать защитный слой с меньшим количеством внутренних дефектов.

Использование разных кислот позволяет получать оксидные пленки с различным размером внутренних каналов. Серная кислота создает поры среднего диаметра, которые идеально подходят для впитывания органических красок.

Если применить щавелевую кислоту, структура получится более плотной, а поры — мелкими, что повысит твердость и диэлектрические свойства. Хромовый электролит дает самую тонкую и эластичную пленку, которая почти не влияет на усталостную прочность металла. Выбор химического состава ванны зависит от того, какая характеристика покрытия является приоритетной для конкретного заказа.

Размер пор напрямую влияет на то, как глубоко пигмент проникнет в структуру защиты. При использовании сульфосалициловой кислоты возникают очень крупные ячейки, которые позволяют получать темные и глубокие цвета без дополнительных красителей. Технологи регулируют диаметр каналов путем изменения температуры раствора: в тепле кислота работает агрессивнее и расширяет проходы. А охлаждение способствует получению мелкопористой и очень твердой поверхности.

При обычном методе сначала получают бесцветный оксид, а затем погружают деталь в ванну с красителем. Пигмент просто заполняет готовые пустоты, после чего их закрывают при кипячении.

Интегральное анодирование предполагает получение цвета непосредственно в процессе роста пленки в специальном электролите. Окрашивание происходит за счет включения ионов металлов из раствора прямо в кристаллическую решетку оксида. Такие цвета отличаются невероятной стойкостью к износу и почти не подвержены выцветанию под воздействием жесткой радиации.

Интегральный способ требует сложного состава солей и более высокого напряжения на электродах. Энергозатраты при этом методе возрастают, но результат оправдывает вложения при создании элитной отделки. Палитра цветов в интегральных ваннах ограничена бронзовыми, золотистыми и черными тонами. Обычное окрашивание дает гораздо больше вариантов, включая яркие синие, красные или зеленые оттенки.

Выбор технологии зависит от условий, в которых будет находиться изделие, и от требуемого срока сохранения первоначального вида.

Холодное оксидирование позволяет наращивать защитный слой до 100-150 мкм, что превращает поверхность алюминия в сверхтвердый панцирь. При таких значениях покрытие приобретает высокую стойкость к абразивному истиранию и может работать в паре с другими металлами.

Однако дальнейший рост пленки прекращается, так как кислота начинает растворять верхние слои быстрее, чем нарастают новые. Огромное электрическое сопротивление толстого оксида требует подачи напряжения до 100 В, что вызывает сильный нагрев заготовки. Если не обеспечить мгновенный отвод тепла, деталь может просто сгореть в ванне.

Для большинства промышленных задач оптимальной считается толщина 30-50 мкм, которая обеспечивает баланс прочности и гладкости. Очень толстые слои имеют склонность к растрескиванию при малейшем изгибе детали из-за своей хрупкости. Поверхность при холодном методе становится шероховатой, поэтому после ванны часто требуется чистовая шлифовка. Этот метод выбирают для защиты лопаток насосов, направляющих и элементов гидравлики.

Растворы на основе ацетата никеля обеспечивают более качественную герметизацию за счет образования в порах химических соединений металла. Ионы никеля вступают в реакцию с оксидом алюминия и создают пробку, которая намного прочнее обычного гидроксида. Этот метод позволяет проводить уплотнение при более низких температурах, около +70-80℃, что экономит энергию.

После такой обработки поверхность приобретает дополнительную стойкость к агрессивным моющим средствам и атмосферным осадкам. Риск появления белесого налета, который часто возникает при кипячении в воде, здесь минимален.

Ацетат никеля особенно эффективен для деталей, которые окрасили в темные или черные цвета. Он надежно блокирует выход пигмента наружу и сохраняет яркость окраски на долгие годы. Для достижения идеального результата в раствор добавляют специальные смачиватели, которые помогают жидкости проникать в самые узкие каналы.

Концентрацию солей никеля в ванне постоянно проверяют с помощью лабораторных тестов. После выхода из такого раствора детали промывают особенно тщательно для удаления остатков солей.
