Анодирование алюминия

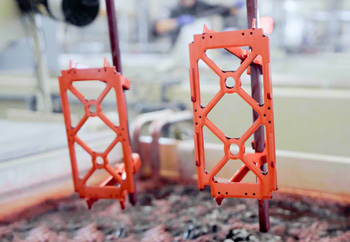

Химический состав заготовки напрямую определяет прозрачность и оттенок будущего защитного слоя. Чистый алюминий дает практически бесцветную пленку, которая идеально передает естественный металлический блеск.

Если в составе металла присутствует большое количество кремния, поверхность приобретает серый или даже темно-коричневый тон. Магний делает слой более плотным и придает ему легкий желтоватый отлив, который становится заметнее при увеличении толщины покрытия. Когда в сплаве содержится много меди, в процессе обработки часто возникают темные пятна или разводы из-за высокой активности этого элемента в кислой среде.

При сборке партии из деталей разных плавок цвет после окрашивания может заметно отличаться даже при одинаковых режимах работы оборудования. Легирующие добавки меняют структуру пор, поэтому пигмент проникает вглубь материала с разной интенсивностью. Специалисты всегда проверяют маркировку сплава перед началом погружения в гальваническую ванну. Использование специальных добавок в электролит помогает немного выровнять тон, но полностью скрыть влияние состава невозможно.

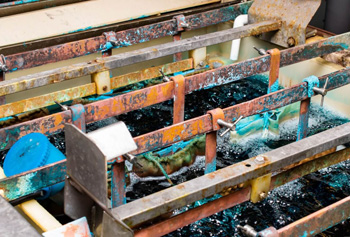

В процессе анодирования происходит преобразование поверхностного слоя металла в оксид, при этом объем материала увеличивается. Оксидная пленка вырастает примерно на 50% внутрь заготовки и на 50% наружу от первоначальной границы.

Например, если толщина покрытия составляет 20 мкм, то общий размер детали на сторону увеличится всего на 10 мкм. Этот фактор имеет значение при изготовлении высокоточных узлов, где допуски составляют несколько микрон. Внутренние отверстия после обработки становятся немного меньше, а внешние диаметры валов — больше.

Когда планируют твердое анодирование с толщиной слоя 50 мкм и более, припуски под обработку рассчитывают заранее на стадии проектирования. Обычное декоративное оксидирование почти не влияет на собираемость механизмов из-за минимальной толщины пленки. Стабильность размеров зависит от температуры раствора и плотности тока, потому что эти параметры определяют скорость роста оксида.

Наличие элементов из стали или других металлов в алюминиевой детали делает процесс анодирования невозможным. В электролите возникает мощная гальваническая пара, которая приводит к мгновенному разрушению стального крепежа под действием тока.

В этом случае сталь начинает активно растворяться и загрязняет раствор ионами железа, что полностью портит химический состав ванны. Огромная плотность тока концентрируется на инородном металле, поэтому алюминий вокруг него может просто сгореть. Если деталь имеет запрессованные втулки из нержавейки, их необходимо защитить специальным лаком или полностью извлечь перед обработкой.

Использование восковых или полимерных масок позволяет временно изолировать небольшие участки других металлов от контакта с кислотой. Однако такая подготовка занимает много времени и не всегда гарантирует полную герметичность шва. Когда деталь попадает в ванну, электролит может проникнуть под маску и вызвать скрытую коррозию. Лучшим решением считается монтаж всех стальных компонентов уже после завершения всех гальванических операций.

Оксидная пленка сразу после выхода из электролита имеет пористую структуру, которая напоминает пчелиные соты. Если оставить эти поры открытыми, металл будет активно впитывать влагу, жир и любые загрязнения из окружающей среды.

Для закрытия этих каналов используют процесс наполнения в дистиллированной воде при температуре +95℃. Под воздействием жара молекулы оксида алюминия превращаются в гидраты и увеличиваются в объеме, полностью запечатывая вход в каждую пору. После такой обработки поверхность становится абсолютно гладкой и приобретает высокую химическую стойкость.

Если деталь окрашивали органическими пигментами, уплотнение надежно фиксирует цвет внутри защитного слоя. Без этой стадии краска начнет быстро вымываться или выгорать на солнце, а металл потеряет свой эстетичный вид. Время выдержки в горячей воде обычно составляет столько же минут, сколько длилось само анодирование. Иногда в воду добавляют соли никеля или кобальта, чтобы повысить твердость и износостойкость финишного покрытия.

Матовую фактуру создают с помощью предварительного химического травления в растворах на основе едкого натра. Щелочь мягко растворяет верхний слой металла и делает поверхность микроскопически шероховатой, что позволяет скрыть мелкие царапины и дефекты проката.

После такой подготовки оксидная пленка ложится равномерно и не дает ярких бликов при ярком освещении. Чем дольше деталь находится в травильном растворе, тем более выраженным и глубоким получается матовый оттенок. Процесс требует точного контроля времени, так как избыточное воздействие щелочи может привести к потере точности размеров.

Альтернативным способом получения матовости является пескоструйная или дробеструйная обработка мелкими стеклянными шариками. Механическое воздействие создает благородную сатинированную фактуру, которая выглядит очень дорого после анодирования. Когда используют химический метод, поверхность получается более однородной и приятной на ощупь. Матовый алюминий часто выбирают для изготовления корпусов электроники, так как на нем меньше видны отпечатки пальцев.

Твердое анодирование проводят при пониженных температурах электролита от -5℃ до +5℃ и при значительно более высоких значениях плотности тока. Такие экстремальные условия позволяют выращивать слой оксида толщиной до 100 мкм, который обладает исключительной твердостью и прочностью. Пленка получается темно-серой или оливковой, она выдерживает сильное трение и механические удары в тяжелых узлах машин.

Обычное анодирование выполняют при температуре около +20℃ для получения тонких декоративных слоев до 20 мкм. Декоративное покрытие легче окрашивается в яркие цвета, но уступает твердому слою в износостойкости.

Твердый оксидный слой имеет меньшую пористость и более высокую плотность кристаллической решетки. Такую поверхность трудно поцарапать даже стальным инструментом, поэтому ее используют для поршней, валов и гидравлических цилиндров. Процесс требует мощных холодильных установок для постоянного отвода тепла из зоны реакции. Время обработки по сравнению с декоративным методом увеличивается в несколько раз, что влияет на общую производительность линии.

Слой оксида алюминия — великолепный диэлектрик, который полностью блокирует прохождение электрического тока по поверхности. Даже тонкая пленка в 5-10 мкм способна выдерживать напряжение в несколько сотен вольт без пробоя.

Это свойство широко используют в радиоэлектронике для изоляции корпусов приборов от внутренних токопроводящих элементов. Если деталь должна иметь заземление или электрический контакт, перед погружением в ванну места соединений закрывают масками. В противном случае после обработки ток не сможет пройти через защитный барьер, что нарушит работу всей системы.

Когда нужно восстановить проводимость на уже анодированной детали, оксидный слой удаляют механическим способом или путем локального травления. Диэлектрическая прочность покрытия зависит от его толщины и отсутствия микроскопических трещин в структуре. При повышении температуры изоляционные свойства оксида сохраняются на высоком уровне, что важно для мощных силовых установок. Анодирование позволяет отказаться от использования дополнительных изоляционных прокладок в некоторых конструкциях.

Появление пятен чаще всего свидетельствует о плохой подготовке поверхности или о наличии скрытых дефектов внутри самого алюминиевого сплава. Если на металле остались следы консервационной смазки или жира, электролит не сможет равномерно воздействовать на поверхность. В таких местах оксидная пленка не вырастет, что приведет к появлению светлых или темных разводов.

Пятна также возникают из-за плохой промывки деталей между стадиями травления и анодирования. Остатки щелочи или кислоты в порах металла продолжают реагировать, разрушая структуру покрытия изнутри.

В некоторых случаях причиной брака становится неоднородность структуры металла, когда крупные зерна кремния или меди выходят на поверхность. Такие включения окрашиваются иначе, создавая эффект “мраморности” или мелкой сыпи. Если температура в ванне распределяется неравномерно, слой оксида будет расти с разной скоростью в разных точках заготовки. Чтобы избежать проблем, электролит постоянно перемешивают с помощью сжатого воздуха или насосов.

Температурный режим в гальванической ванне — главный фактор, который определяет структуру и физические свойства оксида. При повышении температуры до +25℃ и выше скорость растворения пленки кислотой начинает расти, что делает покрытие более пористым и мягким. Такой слой хорошо впитывает красители, но быстро истирается и имеет низкую твердость.

Когда раствор охлаждают до +10℃, процессы растворения замедляются, а оксид нарастает плотными и твердыми кристаллами. Холодный электролит позволяет получать слои с высокой плотностью, которые надежно защищают металл от износа.

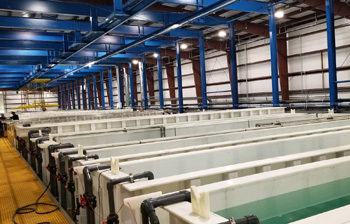

Постоянный контроль температуры с точностью до 1℃ обеспечивает стабильность качества выпускаемой продукции. Если во время цикла произойдет резкий нагрев, структура пор изменится, и деталь будет окрашена неравномерно. Мощные системы охлаждения и теплообменники поддерживают заданные параметры на протяжении всей рабочей смены. Для декоративных работ выбирают более теплые режимы, чтобы ускорить процесс и получить яркие насыщенные цвета.

Оксидная пленка обладает высокой химической инертностью и не вступает в реакцию с ионами хлора, которые содержатся в морской воде. В отличие от естественного оксида искусственный слой имеет большую толщину и не содержит микротрещин, через которые соль могла бы проникнуть к чистому алюминию. Защита блокирует возникновение точечной коррозии, которая способна за короткое время превратить поверхность металла в труху.

Для работы в условиях океана выбирают анодирование толщиной не менее 25 мкм с обязательным качественным уплотнением пор. Такая преграда служит надежным щитом для корпусов катеров, элементов палубного оборудования и подводных систем.

Поверхность после анодирования не требует постоянного подкрашивания или обновления защитных составов. Слой оксида не отслаивается при ударах волн или контакте с песком, так как он является частью самого металла. Анодированный алюминий сохраняет свою прочность и внешний вид в соляном тумане в течение многих лет. Это делает материал незаменимым для прибрежного строительства и судостроения.

Литейные сплавы типа силуминов содержат до 12% кремния, что создает серьезные трудности при попытке анодирования. Кремний не участвует в образовании оксидной пленки, поэтому на поверхности остаются серые или черные точки из нерастворенных кристаллов.

Пленка получается неоднородной по толщине и имеет очень плохую прозрачность, что исключает возможность красивого цветного окрашивания. После обработки такие детали выглядят грязно-серыми и часто имеют матовую, неприятную на ощупь фактуру. Для анодирования литья используют специальные электролиты на основе органических кислот, которые позволяют получить более качественный результат.

Когда необходимо защитить литую деталь от коррозии, выбирают твердое анодирование без претензий к внешнему виду. Слой оксида все равно создаст барьер для влаги, даже если он будет иметь некрасивый цвет. Перед погружением в ванну литье часто подвергают интенсивному травлению для удаления кремния с самой поверхности заготовки. Это помогает немного улучшить адгезию и равномерность покрытия, но не решает проблему полностью. Для декоративных целей лучше использовать деформируемые сплавы с минимальным количеством примесей.

Анодная пленка — продолжение кристаллической решетки алюминия, поэтому она никогда не отслаивается и не шелушится. Порошковая краска — лишь напыленный полимерный слой, который держится на поверхности только за счет адгезии и может скалываться при ударах.

Анодирование полностью сохраняет металлическую фактуру изделия, подчеркивая его благородное происхождение. Оксидный слой намного тоньше лакокрасочного покрытия, что позволяет сохранять точность резьб и мелких деталей рельефа. Поверхность после анодирования обладает гораздо более высокой твердостью и сопротивляемостью к царапинам.

Цвета при анодировании получаются более глубокими и имеют характерный металлический блеск, который невозможно имитировать краской. Процесс оксидирования исключает риск возникновения подслойной коррозии, которая часто разрушает крашеные детали изнутри. Анодированный алюминий лучше отводит тепло, что важно для радиаторов и корпусов мощных светодиодов. Порошковая окраска обходится дешевле при обработке крупных партий простого профиля, но проигрывает в долговечности.
