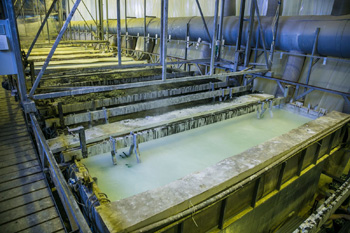

Оборудование для гальванического цинкования

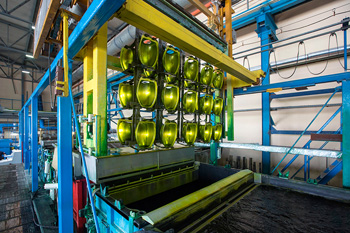

Механизмы качания катодных штанг обеспечивают постоянное перемещение изделий внутри электролита во время осаждения цинка. Устройство состоит из мощного электродвигателя, эксцентрикового вала и системы направляющих роликов, которые монтируют на бортах гальванической ванны.

Когда двигатель вращается, эксцентрик преобразует крутящий момент в возвратно-поступательное движение катодной рамы. Частота колебаний обычно составляет от 10 до 20 циклов в минуту, потому что такая скорость позволяет эффективно обновлять приграничный слой раствора у поверхности металла. Постоянное движение заготовок разрушает пузырьки водорода, которые возникают при электролизе и могут задерживаться в углублениях деталей. Это исключает появление полос и пятен на готовом покрытии.

Штангу устанавливают на диэлектрические ролики из полиамида или фторопласта для обеспечения полной электрической изоляции от корпуса ванны. Передача тока к подвижной штанге происходит через гибкие медные шины или косички с большим сечением, которые не ограничивают амплитуду хода. Система управления позволяет менять скорость перемещения в зависимости от сложности геометрии изделий и плотности применяемого тока.

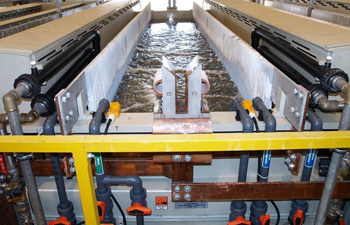

Бортовые отсосы удаляют вредные аэрозоли и кислый туман непосредственно от зеркала электролита для защиты персонала и оборудования цеха. Конструкция представляет собой щелевые воздуховоды из полипропилена, которые располагают вдоль длинных сторон ванны выше уровня раствора. Ширину щели рассчитывают так, чтобы скорость всасывания воздуха была достаточной для захвата тяжелых паров без нарушения температурного режима ванны.

Мощный центробежный вентилятор создает разрежение внутри системы и направляет загрязненный поток в очистные установки. Использование бортовой вентиляции предотвращает оседание солей на металлоконструкциях и защищает здание от коррозии. Правильное распределение давления внутри коробов обеспечивает одинаковую эффективность вытяжки по всей длине гальванической емкости.

Каналы воздуховодов монтируют под небольшим уклоном для стока конденсата в специальные накопительные сборники или обратно в технологическую зону. Чтобы снизить аэродинамическое сопротивление и уменьшить накопление твердых отложений, внутреннюю поверхность коробов полируют.

Корпуса барабанов для цинкования мелких метизов производят из высокомолекулярного полипропилена методом экструзионной сварки или литья. Эти полимеры обладают высокой химической стойкостью к кислым и щелочным растворам, а также выдерживают длительный нагрев до +80℃.

Стенки барабана имеют шестигранную форму и снабжаются прецизионной перфорацией для свободного прохождения тока и обмена электролита. Размер отверстий подбирают меньше габаритов заготовок, чтобы исключить их выпадение или заклинивание в процессе вращения. Материал должен иметь высокую износостойкость, потому что тысячи болтов и гаек постоянно оказывают абразивное воздействие на внутренние поверхности.

Привод барабана включает шестерни из капролона и электродвигатель с редуктором, который обеспечивает частоту вращения от 2 до 10 оборотов в минуту. Внутренние катодные контакты в виде гибких кабелей с массивными наконечниками гарантируют стабильную передачу тока к пересыпающейся массе деталей. Система подвеса позволяет быстро монтировать барабан на катодную штангу и обеспечивает легкое извлечение для выгрузки изделий.

Инверторные выпрямители преобразуют переменное напряжение сети в постоянный ток с высокой частоте коммутации и минимальным уровнем пульсаций. Силовые модули на основе IGBT-транзисторов обеспечивают точность поддержания параметров до 0.1 А, что важно для получения однородного блеска цинка.

Электронная плата управления постоянно анализирует сопротивление нагрузки и мгновенно корректирует выходные характеристики при изменении площади загрузки. Низкий коэффициент пульсаций, до 1-2%, исключает появление микротрещин в структуре покрытия и повышает его защитные свойства. Оборудование имеет компактные габариты и высокий КПД до 95% за счет отсутствия массивных трансформаторных блоков.

Корпус прибора выполняют в герметичном исполнении с классом защиты IP65 для исключения попадания влаги и агрессивных паров на электронику. Система принудительного охлаждения может быть воздушной или водяной - в зависимости от номинальной мощности конкретного агрегата. Встроенные фильтры подавляют сетевые помехи и гарантируют стабильность тока даже при резких скачках напряжения в заводской сети.

Ванны-уловители устанавливают сразу после рабочей ванны цинкования для сбора остатков электролита, которые выносятся поверхностью деталей и подвесками. Детали погружают в непроточную дистиллированную воду, которая смывает до 90% химических реагентов до начала стадии основной промывки.

Собранный в уловителе концентрат используют для восполнения уровня раствора в основной емкости вместо долива свежей воды. Такая процедура существенно снижает расход дорогостоящих блескообразователей и солей цинка, возвращая их обратно в технологический цикл. Применение ванн-уловителей уменьшает нагрузку на очистные сооружения и делает производство более экологичным.

Корпус уловителя изготавливают из того же материала, что и основную ванну, для обеспечения единства конструкции и простоты монтажа трубопроводов. Система управления может включать насос для автоматической перекачки накопленной жидкости в рабочую зону по сигналу датчика уровня. Использование нескольких последовательных уловителей в каскаде позволяет достичь еще большей степени возврата ценных компонентов электролита.

Установки фильтрации обеспечивают непрерывную очистку электролита от взвешенных частиц, шлама и продуктов распада органики для поддержания зеркального блеска цинка. Оборудование состоит из химически стойкого насоса с магнитной муфтой и герметичной пластиковой колонны со сменными картриджами.

Раствор забирают с одной стороны ванны и после прохождения через фильтровальный блок возвращают обратно под давлением 2-3 бар. Тонкость очистки составляет от 5 до 50 мкм, что гарантирует отсутствие шероховатости и мелких пор на поверхности изделий. Постоянная циркуляция также предотвращает расслоение раствора по плотности и выравнивает температуру во всем объеме емкости.

Корпус фильтра снабжают манометрами на входе и выходе для визуального контроля степени загрязнения картриджей по перепаду давления. Когда сопротивление потоку растет, система подает сигнал о необходимости сервисного обслуживания или замены фильтрующих элементов. Для удаления органических загрязнений в колонну можно устанавливать блоки с активированным углем специальной марки.

Погружные нагреватели для электролитов цинкования помещают в защитные чехлы из нержавеющей стали AISI 316L, титана или фторопласта - в зависимости от состава раствора. Для кислых электролитов оптимальны тефлоновые ТЭНы, так как материал обладает абсолютной химической стойкостью к агрессивной среде. В щелочных ваннах применяют стальные или титановые элементы, которые обеспечивают эффективную теплопередачу и механическую прочность корпуса.

Удельную мощность нагревателя рассчитывают так, чтобы исключить локальный перегрев раствора и предотвратить термическое разложение органических добавок. Блоки располагают вдоль длинных стенок ванны за диэлектрическими экранами, чтобы они не пострадали от случайных ударов подвесок. Правильный выбор материала нагревателя исключает загрязнение электролита ионами посторонних металлов.

Электронный терморегулятор поддерживает заданную температуру в диапазоне +20-40℃ через твердотельные реле с высокой точностью до 0.5℃. Система снабжается датчиками защиты от «сухого хода», которые мгновенно отключают питание при падении уровня жидкости ниже безопасного предела.

Это делается с помощью датчиков электропроводности (кондуктометров). Они измеряют концентрацию солей в промывочных ваннах для автоматического управления подачей свежей воды. Каждый такой прибор включает два электрода в защитном корпусе и контроллер, который сравнивает текущее сопротивление жидкости с заданным порогом чистоты.

Когда значение электропроводности превышает предел из-за выноса электролита с деталями, автоматика открывает электромагнитный клапан подпитки. Точное поддержание минимального содержания примесей гарантирует полное удаление остатков цинковых солей перед стадией пассивации. Это предотвращает порчу финишных растворов и исключает появление пятен коррозии под защитной пленкой.

Корпус датчика изготавливают из химически стойких материалов, которые не окисляются при постоянном контакте с остатками травильных и цинковых растворов. Система термокомпенсации корректирует показания прибора в зависимости от температуры воды, чтобы обеспечить высокую достоверность данных. ПО позволяет настраивать пороги срабатывания под разные стандарты качества финишной отделки металла.

Промышленные чиллеры и погружные теплообменники отводят избыточное тепло, которое выделяется при прохождении больших токов через электролит цинкования. Для поддержания стабильной температуры в диапазоне +25-30℃ используют змеевики из титана или нержавеющей стали, которые монтируют внутри рабочей емкости. Титан обладает высокой теплопроводностью и не корродирует в большинстве кислых и щелочных ванн при постоянном контакте с током.

Когда датчик температуры фиксирует рост параметров, циркуляционный насос начинает прокачку холодного хладагента через внутренний контур змеевика. Стабильный термический режим крайне важен для сохранения блеска покрытия и предотвращения выпадения солей в осадок. Охлаждение позволяет работать на высоких плотностях тока в круглосуточном режиме без риска перегрева раствора.

Замкнутый контур циркуляции теплоносителя исключает попадание технической воды в ванну и предотвращает случайное загрязнение электролита. Внешний блок холодильной установки выносят за пределы цеха. Для защиты от коррозии все фитинги и соединения контура делают из пластика или латуни со специальным напылением.

Двухконтурные корпуса, или системы «ванна в ванне», предотвращают разлив агрессивного электролита в производственное помещение при случайном повреждении основной емкости. Внешний герметичный короб изготавливают из стали с антикоррозийным покрытием или из толстостенного полипропилена с усиленным каркасом. Свободное пространство между внутренним и внешним корпусом может использоваться для установки систем аварийного контроля протечек и датчиков влажности.

Такая конструкция оборудования является обязательным требованием экологической безопасности на современных предприятиях металлообработки. Дополнительный контур защищает основную ванну от повреждений со стороны транспортных тележек или тяжелых подвесок. В случае разгерметизации внутренней ванны вся жидкость остается внутри защитного объема.

Пространство между стенками часто заполняют теплоизоляционным материалом или используют в качестве водяной рубашки для мягкого нагрева электролита. Данная схема исключает использование погружных ТЭНов и снижает риск локального перегрева раствора в зоне контакта с нагревателем. Система дренажа внешнего корпуса позволяет быстро откачать собранный раствор в резервную емкость.

Центрифуги обеспечивают быстрое удаление влаги с поверхности мелких оцинкованных деталей после финишной промывки и пассивации. Оборудование включает вращающийся перфорированный барабан из нержавеющей стали и систему принудительной подачи горячего воздуха.

Когда корзина с болтами или гайками разгоняется до 600-800 оборотов в минуту, центробежная сила сбрасывает капли воды с металла. Одновременно мощный поток воздуха с температурой +80℃ испаряет остаточную влагу из резьбовых соединений и глухих пазов. Такая сушка предотвращает слипание деталей в массе и исключает появление белых пятен окисления на свежем слое цинка. Процесс занимает от 3 до 5 минут, что многократно повышает производительность финишного участка линии.

Массивное основание центрифуги снабжают виброопорами для гашения колебаний при возможной разбалансировке груза внутри барабана. Система управления включает инерционный тормоз и блокировку крышки, которая исключает доступ персонала к ротору до его полной остановки. Таймер позволяет точно настраивать длительность цикла в зависимости от массы загрузки и типа изделий.
