Оборудование для хромирования

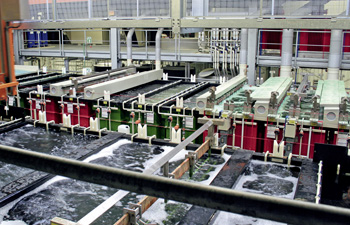

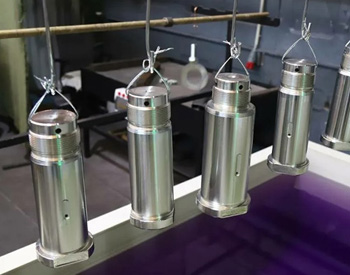

Свинцовые аноды с 7% олова или 6% сурьмы применяют, потому что хром для покрытия поступает из электролита на основе хромового ангидрида. Такие электроды называют нерастворимыми, так как они не отдают свой металл в раствор под действием тока, а лишь обеспечивают протекание реакции. На поверхности свинца происходит окисление ионов трехвалентного хрома до шестивалентного состояния, что поддерживает работоспособность ванны в течение долгого времени.

Свинец обладает высокой химической стойкостью к агрессивной хромовой кислоте и образует на поверхности плотную коричневую пленку диоксида. Оптимальное расстояние между анодом и деталью рассчитывают для получения равномерного слоя без прижогов на острых кромках изделий.

Конструкция анодов имеет вид плоских пластин или стержней, которые снабжают медными крюками с обязательным свинцовым покрытием контактной зоны. Прочное соединение исключает нагрев в месте подвеса и предотвращает падение напряжения при передаче токов высокой плотности до 60 А/кв.дм. Для исключения перегрева раствора и обеспечения стабильного выхода по току площадь анодной поверхности должна превышать площадь катода в 1.5-2.0 раза.

Скрубберы мокрой очистки нейтрализуют токсичный туман и брызги хромовой кислоты, которые обильно возникают над зеркалом ванны при прохождении больших токов. Загрязненный воздух затягивают через бортовые отсосы и направляют в вертикальную колонну, где он проходит через слой пластиковых колец. Сверху через форсунки распыляют воду или нейтрализующий раствор, который поглощает капли хрома в процессе контакта сред.

Очищенный воздух проходит через двухступенчатые каплеуловители и только после этого попадает в вытяжную трубу для выброса в атмосферу. Насосы с магнитной муфтой обеспечивают непрерывную циркуляцию промывочной жидкости из накопительного резервуара в систему орошения без риска протечек химии. Автоматический контроллер следит за уровнем жидкости в баке и подает команду на добавление свежей воды по мере ее испарения. Использование скрубберов защищает кровлю здания и металлоконструкции цеха от быстрого разрушения агрессивными парами.

Реверсивные выпрямители позволяют кратковременно менять полярность тока в начале цикла, чтобы провести электрохимическое травление поверхности заготовки в самой рабочей ванне. Процедура удаляет тончайшие окисные пленки и активирует металл перед осаждением хрома, что гарантирует идеальную адгезию покрытия к основе. Если не использовать реверс, нанесенный слой может отслоиться при высоких механических нагрузках или температурных перепадах во время эксплуатации.

Блок управления плавно переключает ток с обратного на прямой по заданной временной программе без разрыва электрической цепи. Современные инверторные модули обеспечивают точность настройки параметров до 0.1 А и поддерживают режим стабилизации напряжения. Высокая стабильность тока важна для получения мелкозернистой структуры хрома с заданной микротвердостью.

Силовые шкафы снабжают мощными тиристорами или транзисторами, которые выдерживают пусковые нагрузки при обработке крупногабаритных валов и штоков. Цифровой интерфейс передает данные о ходе процесса на центральный компьютер для регистрации параметров каждой партии изделий. Встроенная защита от короткого замыкания мгновенно отключает питание при случайном контакте подвески с анодом, чтобы сохранить оснастку.

Внутреннюю поверхность стальных ванн покрывают листами мягкого поливинилхлорида или ПВХ-пластизоля, потому что хромовый ангидрид мгновенно разрушает незащищенный металл корпуса. Футеровка обладает высокой химической стойкостью к горячим кислотам и выполняет роль надежного электрического изолятора для предотвращения паразитных токов. Мягкая структура материала компенсирует расширение стали при нагреве электролита до +60℃ и выше.

Листы соединяют методом горячей сварки для получения абсолютно герметичных швов, которые не пропускают агрессивную жидкость к стальной стенке. Толщина защитного слоя обычно составляет 3-5 мм, что обеспечивает достаточную механическую прочность при случайных ударах подвесками. Футеровка продлевает срок эксплуатации оборудования до 15-20 лет без необходимости капремонта.

Для защиты от порезов и истирания на дно ванны часто укладывают дополнительные решетки из химически стойкого полипропилена или фторопласта. Система крепления листов исключает их отслоение при резких температурных циклах или интенсивной работе циркуляционных насосов. Если происходит локальное повреждение ПВХ, ремонт выполняют на месте с помощью ручного сварочного фена и присадочного прутка.

Процесс нанесения твердого хрома протекает при плотности тока до 100 А/кв.дм, что вызывает интенсивный нагрев электролита из-за выделения джоулева тепла. Системы принудительного охлаждения поддерживают температуру в строгом диапазоне от +50℃ до +55℃ для сохранения стабильной твердости и блеска покрытия.

Оборудование включает мощный чиллер и погружные змеевики из титана или свинцовых трубок, которые располагают вдоль длинных стенок ванны. Титан выбирают за высокую теплопроводность и устойчивость к коррозии в среде хромовой кислоты при постоянном воздействии тока. Когда автоматика фиксирует рост температуры, циркуляционный насос начинает прокачку холодного теплоносителя через внутренний контур. Расчет мощности охлаждения позволяет работать в круглосуточном режиме на максимальных нагрузках без риска перегрева.

Цифровой терморегулятор управляет работой клапанов и насосов по сигналам от погружных датчиков температуры в защитных чехлах. Система снабжается защитой от протечек теплоносителя, которая мгновенно подает сигнал тревоги при падении давления в контуре. Использование внешних пластинчатых теплообменников вместо змеевиков экономит рабочее пространство внутри ванны и упрощает обслуживание.

При хромировании внутренних поверхностей длинных труб или глубоких цилиндров возникают трудности с распределением тока, которые решают с помощью вспомогательных анодов. Внутренний электрод в виде стержня из свинцово-оловянного сплава вводят точно по центру полости для создания равномерного электрического поля.

Конструкция оснастки включает центрирующие вставки из диэлектрического материала, которые предотвращают короткое замыкание при контакте анода со стенками трубы. Ток на внутренний контур подают от отдельного выпрямителя или через делитель мощности для точной настройки толщины слоя в узких местах. Эта технология позволяет получать качественное покрытие по всей длине отверстия без образования «теневых зон». Без использования таких приспособлений хром оседает только на торцах изделий из-за эффекта экранирования.

Для обеспечения протока свежего электролита через зазор между анодом и стенкой детали применяют системы принудительной прокачки раствора. Постоянное движение жидкости удаляет пузырьки газов и продукты реакции, которые вызывают появление полос и матовых пятен. Для обеспечения надежного контакта крепежные узлы анода изготавливают из меди с обязательной защитой от коррозии.

Медные токопроводящие шины для линий хромирования должны иметь большое сечение для передачи токов в несколько тысяч ампер без существенного нагрева. Расчет сечения проводят исходя из допустимой плотности тока 2-2.5 А/кв.мм, чтобы избежать потерь энергии и деформации проводников.

Для предотвращения роста переходного сопротивления поверхность шин обязательно защищают от агрессивных испарений никелевым или оловянным покрытием. Контактные площадки в местах соединения со штангами ванны делают плоскими и тщательно полируют для обеспечения максимальной площади касания. Прочное болтовое соединение исключает искрение и нагрев стыков при длительной работе оборудования на полной мощности.

Для уменьшения габаритов и снижения веса систем применяют шины с водяным охлаждением, внутри которых проходят каналы для циркуляции жидкости. Такая конструкция позволяет в несколько раз уменьшить расход меди и повысить общую компактность гальванической установки. Соединительные гибкие перемычки из плетеной меди компенсируют вибрации от работы насосов и вентиляторов.

Автоматические системы дозирования поддерживают заданную концентрацию хромового ангидрида в ванне без участия ручного труда при добавлении реагентов. Система включает в себя мембранные насосы с электромагнитным приводом и контроллер, который получает данные от счетчика ампер-часов гальванического выпрямителя.

Когда через электролит проходит определенный заряд, насос подает точно отмеренную порцию концентрата в зону интенсивного перемешивания. Точность введения реагентов составляет несколько миллилитров, что исключает резкие скачки состава и гарантирует стабильность скорости осаждения хрома. Трубопроводы и клапаны изготавливают из фторопласта, так как данный полимер обладает абсолютной стойкостью к горячей хромовой кислоте.

Программное обеспечение ведет строгий учет расхода каждого компонента и предупреждает о необходимости замены расходной емкости. Встроенные весовые датчики под баками с химией позволяют удаленно мониторить остаток материалов через общую сеть предприятия. Интеграция с датчиком температуры корректирует объем подачи в зависимости от текущей активности раствора и скорости испарения воды. Использование автоматики снижает общие затраты на реагенты на 10-15%.

Установки непрерывной фильтрации удаляют из хромового электролита нерастворимые примеси, частицы шлама и карбонаты для поддержания прозрачности среды. Оборудование состоит из химически стойкого насоса с магнитной муфтой и камеры с картриджами из полипропиленового волокна. Раствор забирают с дна ванны и после прохождения через фильтр возвращают обратно под давлением для создания направленных потоков.

Тонкость очистки составляет от 5 до 20 мкм, что гарантирует отсутствие шероховатости на поверхности изделий. Постоянная циркуляция предотвращает застойные зоны и выравнивает концентрацию хромовой кислоты во всем объеме емкости. Использование чистой среды исключает появление дефектов в виде точек или мелких пор на финишном покрытии деталей.

Корпус фильтровальной станции изготавливают из армированного пластика или нержавеющей стали с надежной футеровкой ПВДФ. Манометры на входе и выходе позволяют визуально контролировать степень загрязнения картриджей по росту перепада давления. Когда сопротивление потоку достигает предела, система подает сигнал о необходимости замены фильтрующих элементов. Использование насосов без валовых уплотнений полностью исключает протечки агрессивной жидкости и попадание паров кислоты на двигатель.

Пистолеты для химической металлизации имеют двухсопловую конструкцию для раздельной подачи модификатора и восстановителя в зону напыления. Реактивы смешиваются непосредственно в воздухе перед контактом с поверхностью изделия, где происходит мгновенная реакция восстановления серебра или хрома.

Такая технология исключает самопроизвольное выпадение осадка внутри шлангов и сопел инструмента во время простоев. Корпус пистолета изготавливают из ударопрочного пластика, а все внутренние каналы полируют для предотвращения накопления отложений. Плавная регулировка факела распыла позволяет обрабатывать как мелкие детали, так и крупные кузовные элементы автомобилей. Использование переносных установок делает процесс хромирования доступным для небольших мастерских и тюнинг-ателье.

Сменные насадки из нержавеющей стали обеспечивают высокую точность дозирования реагентов и равномерное распределение капель по поверхности. Система подачи жидкостей включает прецизионные регуляторы давления, которые поддерживают стабильный расход материалов независимо от уровня в баках. Для активации поверхности перед напылением используют встроенный канал подачи воды или воздуха.

Магнитные толщиномеры измеряют толщину хромового покрытия на деталях из стали, используя принцип изменения магнитного сопротивления в зависимости от расстояния до основы. Хром - парамагнетик, поэтому он создает барьер для магнитного потока, что позволяет прибору точно вычислить толщину слоя в микронах.

Датчик прижимают к поверхности изделия, после чего на цифровом дисплее мгновенно отображается результат замера с погрешностью до 0.5-1.0 мкм. Такой контроль является неразрушающим и позволяет проверять детали любой формы непосредственно на гальваническом участке. Точные измерения необходимы для подтверждения соответствия продукции строгим техническим условиям и стандартам износостойкости.

Программное обеспечение анализатора позволяет сохранять результаты замеров и строить графики распределения толщины по площади крупных заготовок. Система автоматической калибровки проверяет точность датчика по эталонным мерам перед началом каждой смены. Для работы в отверстиях, на криволинейных поверхностях или на острых кромках деталей прибор снабжают сменными наконечниками. Диагностика помогает оптимизировать расход ангидрида за счет исключения избыточного наращивания металла.

Установки вакуумного напыления создают сверхтонкие хромовые покрытия методом магнетронного распыления мишени в глубоком вакууме. В герметичной камере ионы аргона выбивают атомы хрома из массивной металлической заготовки и направляют их на обрабатываемую деталь. Технология позволяет получать идеально зеркальные слои с высокой адгезией на металле, пластике, стекле и керамике без использования жидких электролитов.

Вакуумное хромирование считается экологически чистым методом, так как в процессе не образуются сточные воды и токсичные отходы шестивалентного хрома. Оборудование обеспечивает высокую чистоту покрытия и возможность нанесения слоев толщиной от нескольких нанометров до нескольких микрон. Такая обработка востребована в производстве оптики, электроники и элементов интерьера современных автомобилей.

Конструкция установки включает мощные диффузионные насосы, систему подачи газов и автоматику управления плазменным разрядом. Внутренние механизмы вращения обеспечивают равномерное покрытие деталей со сложной геометрией со всех сторон за один цикл. Программный контроллер отслеживает скорость осаждения металла и вовремя отключает питание при достижении заданной толщины слоя.
