Хромирование деталей

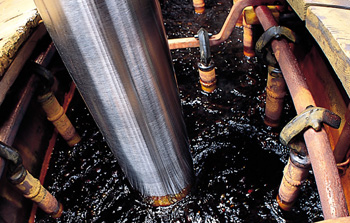

Техническое хромирование создает на поверхности деталей слой с микротвердостью до 1100 HV, что сопоставимо с характеристиками корунда. Металл приобретает колоссальную сопротивляемость абразивному износу, поэтому узлы служат в 5 раз дольше обычных стальных аналогов.

В ходе электролиза частицы хрома формируют плотную кристаллическую решетку, которая эффективно противостоит механическому давлению. Когда заготовку подвергают интенсивному трению, защитная корка берет на себя всю нагрузку и предотвращает деформацию основы. Подобная обработка востребована для поршневых штоков, валов и пуансонов.

Слой металла обладает низким коэффициентом трения, поэтому детали работают плавно и выделяют меньше тепла. Если в зону контакта попадает мелкая пыль или стружка, твердый хром препятствует возникновению задиров. Металл под такой защитой сохраняет свои физические свойства на протяжении всего периода эксплуатации механизма. Осаждение хрома позволяет использовать бюджетные конструкционные стали вместо дорогих сплавов.

Специфическая структура хромового слоя с сетью микроскопических каналов необходима для удержания смазочных материалов в узлах трения. Обычный зеркальный хром обладает плохой смачиваемостью, поэтому масло быстро стекает с него и оставляет металл без защиты.

Когда в гальванической ванне задают особые режимы тока, покрытие приобретает пористость. Эти микротрещины работают как крошечные резервуары, которые постоянно отдают смазку в зону контакта вала и втулки. В результате риск сухого трения и заклинивания механизма снижается до нуля даже при экстремальных оборотах.

Подобную технологию называют пористым хромированием и активно применяют для обработки гильз цилиндров двигателей внутреннего сгорания. Масляная пленка на такой поверхности держится гораздо прочнее и не разрывается под действием высоких температур. Процесс гарантирует плавный ход поршневых колец и увеличивает компрессию в агрегате. Если поверхность оставить идеально гладкой, износ деталей возрастет из-за дефицита смазки.

Тщательное соблюдение плотности тока в ванне позволяет регулировать глубину и густоту этих каналов. Качественная обработка металла обеспечивает надежность работы силовых установок в течение многих лет.

Хромирование позволяет наращивать слой металла толщиной до 0.5 мм и более, что помогает вернуть первоначальные размеры поврежденным деталям. Технология выгодно отличается от сварки или наплавки, потому что заготовка не нагревается до критических значений. Отсутствие сильного жара исключает риск коробления вала и сохраняет структуру закаленной стали без изменений.

Перед началом процесса изношенную шейку протачивают на станке для удаления следов неравномерного износа. Затем на подготовленную базу осаждают хром до достижения нужного диаметра с запасом под шлифовку.

Восстановленная поверхность обладает исключительной твердостью и не требует повторной термообработки. Метод часто применяют для ремонта коленчатых валов, осей и посадочных мест под подшипники. Адгезия нанесенного металла остается высокой, поэтому покрытие не отслаивается под воздействием знакопеременных нагрузок. Использование хрома для реставрации экономит значительные средства на закупке новых запасных частей для импортной техники.

Нержавеющая сталь имеет на поверхности прочную пассивную пленку оксидов хрома, которая мешает возникновению молекулярной связи с новым покрытием. Если погрузить такую деталь в обычный электролит, хром не ляжет или начнет шелушиться сразу после сушки.

Для получения качественного результата применяют специальную стадию активации в кислых растворах непосредственно перед основной ванной. В ходе этой процедуры оксидный слой разрушается, и поверхность металла становится химически активной. Только в таком состоянии заготовка способна прочно удерживать гальванический слой.

Процесс требует быстрого перемещения деталей между емкостями, чтобы воздух не успел восстановить пассивную защиту. Часто используют метод никелевого «удара», когда на нержавейку сначала наносят тончайшую подложку из другого металла. Это создает надежный фундамент для финишного хрома и гарантирует безупречную адгезию слоев. Толщина защиты на нержавеющей стали обычно составляет от 15 до 30 мкм.

Хром обладает природной хрупкостью и в процессе осаждения часто образует микроскопические сквозные поры. Через эти узкие каналы влага и кислород проникают к основному металлу заготовки, что вызывает подслойное разрушение стали.

На поверхности это проявляется в виде мелких рыжих точек или пузырей, под которыми металл превращается в труху. Чтобы исключить этот дефект, на сталь сначала наносят многослойную систему из меди и никеля. Медная подложка герметизирует поры основы, а никель служит основным барьером для агрессивных химических соединений.

Когда хром ложится на качественный подслой, защита становится абсолютной и выдерживает сотни часов в соляном тумане. При техническом хромировании без мягких подложек толщину слоя увеличивают до 50 мкм, что снижает вероятность совпадения пор. Если же покрытие имеет малую толщину, риск коррозии возрастает многократно. Постоянный контроль температуры электролита в ванне помогает получать более плотную структуру металла. Качественная промывка деталей после гальваники удаляет остатки агрессивных солей из микротрещин.

Предельная толщина хромового слоя зависит от назначения детали и в исключительных случаях может достигать 1000 мкм. Но при наращивании металла свыше 200 мкм внутри покрытия накапливаются колоссальные внутренние напряжения. Это приводит к росту хрупкости и может вызвать самопроизвольное растрескивание защиты даже без внешней нагрузки.

Для большинства промышленных задач оптимальной считается толщина в диапазоне от 20 до 60 мкм. Такие параметры обеспечивают идеальный баланс между твердостью поверхности и ее способностью выдерживать вибрации.

Для декоративных целей слой хрома делают совсем тонким - не более 1 мкм, так как основную нагрузку несет никелевая подложка. При увеличении толщины свыше нормы на острых краях заготовки возникают наплывы и дендриты, которые портят геометрию. Скорость роста осадка в ванне составляет около 25 мкм в час, поэтому получение толстых слоев занимает много времени. Каждое изделие требует индивидуального расчета времени нахождения в электролите.

Разница между видами покрытий заключается в структуре осадка, которая меняется в зависимости от температуры раствора. Блестящий хром получают при нагреве электролита до +45–55℃, он обладает зеркальным блеском и максимальной твердостью. Молочный же хром образуется при температурах выше +60℃, он имеет матовый белый оттенок и отличается повышенной эластичностью.

В молочном слое практически отсутствуют микротрещины, что делает его непроницаемым для газов и жидкостей. Этот вид защиты часто используют как первый слой перед основным хромированием для усиления антикоррозийных свойств.

Блестящее покрытие выбирают там, где требуется идеальный внешний вид и сопротивление износу. Молочный хром лучше переносит ударные нагрузки и деформации, так как он менее хрупкий по сравнению с зеркальным аналогом. Твердость матового слоя ниже, но он обеспечивает лучшую защиту основы в агрессивных химических средах. Технологи часто совмещают оба метода, создавая комбинированную броню на поверхности стали.

Металлический хром после завершения процесса осаждения становится химически инертным и безопасным для контакта с едой. Покрытие не выделяет токсичных ионов при нагреве и не вступает в реакцию с пищевыми кислотами или солями. Гладкая зеркальная поверхность препятствует размножению бактерий и легко поддается санитарной очистке горячим паром.

Хромирование часто применяют для защиты валов тестомесов, ножей и элементов конвейерных линий на хлебозаводах. Слой хрома надежно блокирует коррозию стали и исключает попадание продуктов окисления в готовую продукцию. Опасность представляет только сам процесс производства из-за использования ядовитого шестивалентного хрома в ваннах. Но после тщательной промывки и нейтрализации реагентов на готовом изделии не остается вредных следов.

Для пищевых нужд выбирают твердое хромирование без использования блескообразующих добавок на основе вредных металлов. Поверхность должна быть беспористой, чтобы исключить скопление остатков органики в микротрещинах.

Сварка изделий с хромовым покрытием запрещена без предварительной механической подготовки кромок. Хром имеет очень высокую температуру плавления, которая превышает показатели стали, что мешает формированию качественной сварочной ванны.

При сильном нагреве покрытие начинает трескаться и выделять вредные пары, которые опасны для здоровья персонала. Кроме того, частицы хрома попадают в структуру шва и вызывают его охрупчивание, что ведет к появлению трещин под нагрузкой. Для получения надежного соединения защитный слой в месте стыка удаляют шлифовальным инструментом на всю глубину.

Только после выхода на чистый металл основы можно проводить сварочные работы по стандартным регламентам. После завершения монтажа и зачистки швов зону соединения защищают локальными методами или повторным хромированием. Если деталь имеет сложную форму, места будущих стыков закрывают масками еще на этапе погружения в электролит. Это сохраняет металл в этих зонах активным и пригодным для качественной плавки.

В процессе электролиза на поверхности катода выделяется большое количество атомарного водорода, который легко проникает в сталь. Газ накапливается в дефектах кристаллической решетки и создает там избыточное давление, что делает металл ломким. Это явление крайне опасно для высокопрочных болтов, пружин и закаленных валов, которые работают под нагрузкой.

Чтобы восстановить вязкость материала, изделия после хромирования подвергают процедуре обезводороживания в печах. Детали нагревают до температуры +180–200℃ и выдерживают в течение нескольких часов для удаления газа. Процесс дегазации проводят не позднее чем через час после выхода из гальванической ванны, пока водород не успел уйти глубоко.

Тепло помогает молекулам газа выйти на поверхность через поры хромового слоя до начала сборки механизма. Процедура не меняет твердость покрытия и не ухудшает его внешний вид при правильном тепловом режиме. В авиации и автомобилестроении соблюдение этого регламента является строго обязательным для всех ответственных элементов.

В гальванических ваннах для хромирования применяют нерастворимые аноды из сплава свинца с сурьмой или оловом. В отличие от других видов гальваники источником металла здесь служит сам электролит, а не растворяющиеся пластины.

Свинец выполняет роль проводника электрического тока и катализатора для поддержания химического баланса раствора. На поверхности таких анодов образуется коричневая пленка перекиси свинца, которая способствует правильному окислению ионов хрома. Если использовать аноды из чистого хрома, они будут растворяться слишком быстро, что моментально приведет раствор в негодность.

Свинцовые электроды имеют долгий срок службы и позволяют точно направлять поток энергии на сложные участки заготовки. Для обработки внутренних отверстий изготавливают специальные фигурные аноды, которые повторяют контуры детали. Это обеспечивает равномерное распределение толщины слоя по всей площади изделия без образования «пустых» зон. Периодическая очистка пластин от налета солей гарантирует стабильность характеристик тока.

Снятие изношенного или некачественного хромового покрытия проводят химическим или электрохимическим способом в специальных растворах. Самым эффективным методом считается погружение детали в ванну с едким натром при подаче обратного тока.

В таких условиях хром быстро растворяется и переходит в раствор, не затрагивая при этом стальную основу заготовки. Процесс занимает от 10 до 30 минут в зависимости от толщины старого слоя и плотности подачи энергии. Механическое удаление шлифовкой применять не рекомендуется, так как это может привести к нарушению точности размеров точных валов.

Химическое снятие в соляной кислоте также возможно, но требует строгого контроля времени для предотвращения травления самой стали. После полной очистки поверхность металла становится активной и готовой к новому циклу хромирования. Тщательная промывка и нейтрализация остатков химии исключают риск возникновения пятен под новой защитой. Реставрация покрытия часто требуется при ремонте гидроцилиндров или восстановлении антикварных бамперов.

Хромовое покрытие обладает высокой термической стабильностью и сохраняет свою твердость при температурах до +400℃. Это позволяет успешно использовать хромированные детали в теплонапряженных узлах двигателей и промышленного оборудования.

При более сильном нагреве до +600℃ начинается постепенное размягчение металла из-за структурных изменений в кристаллической решетке. Однако даже в таких условиях хром продолжает защищать сталь от окисления и образования рыхлой окалины. Оксидная пленка на поверхности хрома остается плотной и препятствует выгоранию углерода из основы.

Низкий коэффициент термического расширения хрома совпадает с параметрами многих легированных сталей, что исключает отслоение защиты при нагреве. Детали выдерживают многократные циклы резкого охлаждения без образования трещин и сколов. Это свойство находит применение в производстве пресс-форм для литья металлов и пластмасс под давлением. Поверхность долго сохраняет гладкость, что облегчает извлечение готовых изделий из оснастки.
