Оборудование для золочения

Нерастворимые аноды из титана с тонким слоем платины обеспечивают идеальную чистоту электрохимического процесса, потому что они не разрушаются в агрессивной среде. В отличие от растворимых золотых пластин таких электроды сохраняют свою геометрию и не меняют межэлектродное расстояние в течение многих лет.

Этот фактор гарантирует равномерное распределение силовых линий тока по поверхности изделия и стабильную толщину покрытия на всех участках. Платина выступает катализатором реакции и при этом не переходит в раствор, что полностью исключает загрязнение ванны металлическими примесями. Использование таких комплектующих помогает поддерживать постоянный химический состав дорогостоящего электролита без частых и сложных корректировок.

Титановую основу анода покрывают платиной методом гальванического осаждения, когда толщина защитного слоя составляет от 1.5 до 5 мкм. Высокая коррозионная стойкость основы предотвращает растворение титана даже при случайных повреждениях напыления в ходе долгой эксплуатации. Сетчатая структура анода увеличивает активную площадь контакта и способствует эффективному выходу пузырьков газа из рабочей зоны.

Импульсные выпрямители подают ток короткими порциями с высокой частотой, что позволяет более точно управлять процессом осаждения драгоценного металла. Во время паузы между импульсами концентрация ионов золота в прикатодной зоне успевает восстановиться за счет естественной диффузии из объема раствора.

Такой режим работы исключает обеднение электролита у поверхности детали и предотвращает образование рыхлых осадков. В результате получают очень плотное и мелкозернистое покрытие, которое обладает повышенной твердостью и блеском при меньшей толщине слоя. Экономия золота достигает 20%, потому что импульсный метод позволяет достигать нужных декоративных свойств без избыточного наращивания массы.

Программное обеспечение выпрямителя позволяет настраивать длительность импульса и паузы в миллисекундах для конкретной геометрии изделий. Высокая плотность тока в момент импульса способствует мгновенному зарождению множества центров кристаллизации, которые образуют сплошную пленку. Оборудование снабжают функцией реверса, которая кратковременно меняет полярность для сглаживания микронеровностей и улучшения адгезии.

Системы ионного обмена извлекают драгоценный металл из промывных вод, которые накапливаются после основных технологических операций. В состав оборудования входят колонны с селективными смолами, которые избирательно поглощают ионы золота из разбавленных растворов.

Когда вода проходит через сорбент, концентрация золота в ней снижается до минимальных значений, что позволяет возвращать жидкость обратно в цикл промывки. Такой подход исключает безвозвратные потери дорогостоящего сырья и делает производство практически безотходным. Блок регенерации позволяет окупить затраты на оборудование за несколько месяцев за счет возврата чистого металла в работу.

После извлечения насыщенной смолы проводят процедуру элюирования или сжигания для получения чистого золотого концентрата. Компактные электролизные ячейки в составе блока осаждают металл на катоды в виде порошка или плотного осадка. Использование замкнутых систем промывки снижает нагрузку на очистные сооружения и предотвращает попадание токсичных соединений в канализацию.

Рабочий инструмент для локального золочения представляет собой компактный держатель с анодом, который обернут в специальный абсорбирующий материал. Прокладку изготавливают из плотного фетра или синтетического волокна, которое хорошо удерживает золотосодержащий гель или раствор.

Когда наконечник касается поверхности заготовки, электрическая цепь замыкается и начинается процесс электрохимического осаждения металла. Такая конструкция позволяет наносить золото только на нужные участки без погружения всего изделия в гальваническую ванну. Сменные насадки разной формы помогают обрабатывать мелкие детали, глубокие вырезы или сложные рельефные орнаменты.

Внутри держателя находится платиновый или графитовый стержень, который передает ток к зоне контакта без риска растворения самого электрода. Корпус наконечника изготавливают из диэлектрического пластика с эргономичной формой для удобного захвата рукой. Подача раствора к наконечнику происходит самотеком или с помощью миниатюрного перистальтического насоса - через тонкую трубку.

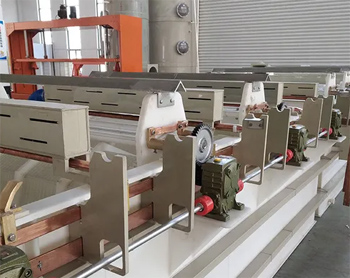

Механизм качания перемещает изделия в ванне с небольшой амплитудой, чтобы обеспечить постоянное обновление электролита в приповерхностной зоне. Постоянное движение заготовок разрушает газовые пузырьки, которые могут задерживаться в углублениях и создавать дефекты покрытия. Плавный ход штанги исключает появление полос и пятен, которые часто возникают при застойных явлениях в растворе.

Привод механизма снабжают регулятором скорости, когда частоту колебаний выбирают в зависимости от вязкости состава и плотности тока. Такой способ перемешивания считается более щадящим по сравнению с воздушным барботажем, так как он не вызывает окисления компонентов ванны.

Штангу устанавливают на фторопластовые ролики или подшипники, которые обеспечивают легкое скольжение и полную электрическую изоляцию от корпуса. Толкатель соединяют с эксцентриковым механизмом, который преобразует вращение двигателя в возвратно-поступательное движение. Конструкция должна выдерживать вес тяжелых подвесок без люфтов и перекосов в течение всего рабочего цикла.

Установки деионизации производят воду с крайне низкой электропроводностью, необходимую для приготовления электролитов и финишной промывки. Золочение требует отсутствия посторонних ионов хлора, кальция и магния, потому что они образуют нерастворимые соли и вызывают помутнение слоя.

Система включает блоки предварительной механической очистки, угольные фильтры и мембраны обратного осмоса. Затем жидкость проходит через картриджи со смешанной ионообменной смолой, которая удаляет остаточные загрязнения на молекулярном уровне. Использование чистой воды продлевает ресурс дорогостоящей ванны и предотвращает появление белого налета на поверхности золота.

В состав оборудования входят датчики качества воды, которые блокируют подачу жидкости при повышении содержания солей выше нормы. Накопительные емкости изготавливают из химически инертного полиэтилена, который не выделяет примеси в очищенную среду. Для обеззараживания потока применяют ультрафиолетовые лампы, уничтожающие бактерии и органические микроорганизмы.

Рентгеновский анализатор направляет узкий пучок излучения на поверхность золоченой детали для возбуждения атомов металла. Прибор улавливает вторичное излучение и определяет точную толщину золотого слоя в нанометрах или микронах без разрушения образца. Метод позволяет проверять качество покрытия на готовых изделиях сложной формы, когда другие способы измерения недоступны.

Программное обеспечение мгновенно вычисляет массовое содержание золота и наличие подслоев из никеля или меди. Такой контроль необходим для ювелирных производств и предприятий электронной промышленности. Точность измерения достигает 0.01 мкм, что помогает строго соблюдать технологические стандарты.

Оборудование снабжают моторизованным столом, который перемещает деталь под объективом для сканирования нескольких точек по заданной программе. Встроенная камера высокого разрешения помогает точно выбрать область контроля и зафиксировать место замера на фото. Результаты анализа сохраняют в цифровом виде и привязывают к конкретной партии продукции для подтверждения ее качества.

В камерах вакуумного напыления золото используют в виде массивных мишеней, которые подвергают бомбардировке потоком ионов или электронов. Когда частицы высокой энергии ударяют в поверхность мишени, происходит выбивание атомов золота и их перенос на заготовку. Оборудование снабжают мощными магнитами, которые создают ловушку для электронов и увеличивают интенсивность распыления материала.

Такая технология позволяет получать сверхтонкие и равномерные пленки с идеальной зеркальной поверхностью. Золотые мишени имеют высокую чистоту до 99.99%, что исключает появление посторонних включений в структуре покрытия. Магнитная система охлаждается водой для предотвращения расплавления узлов при работе на высоких мощностях.

Для эффективного использования дорогого сырья применяют мишени специальной формы, которые обеспечивают максимальный коэффициент использования материала. Когда рабочий ресурс детали подходит к концу, ее заменяют на новую, а остатки отправляют на аффинаж для повторной переработки. Расстояние между источником золота и деталью строго выверяют для достижения однородности слоя.

Перед золочением на поверхность стали или меди наносят промежуточный слой никеля, чтобы предотвратить диффузию металлов друг в друга. Без такого барьера атомы золота быстро проникают в основу, что приводит к потускнению и потере декоративных свойств покрытия. Никелевый подслой также выравнивает поверхность и скрывает мелкие царапины, создавая идеальную базу для финишного золочения.

Оборудование для этого процесса включает ванны с усиленной футеровкой и мощные системы фильтрации для удаления шлама. Для обеспечения высокой адгезии применяют специальные электролиты типа «никель-страйк», которые работают при низком pH и высокой плотности тока. Эта стадия подготовки обязательна при изготовлении контактов и разъемов для ответственной техники.

Ванны никелирования комплектуют анодами из чистого никеля, которые помещают в плотные полипропиленовые мешки для задерживания твердых частиц. Температуру раствора поддерживают в пределах +50-60℃ с помощью погружных нагревателей из нержавеющей стали или титана. Система вентиляции должна иметь повышенную мощность, потому что при никелировании происходит обильное выделение водорода и аэрозоля.

Для массовой обработки тысяч мелких контактов или бусин используют вращающиеся барабаны из перфорированного диэлектрического пластика. Детали загружают внутрь емкости, которая погружается в ванну с электролитом и медленно вращается вокруг своей оси. Ток подается через гибкие катодные кабели с наконечниками в виде шаров, которые постоянно находятся в контакте с перемешиваемой массой изделий.

Постоянное пересыпание заготовок гарантирует, что каждая деталь получит одинаковую порцию золота со всех сторон. Такая технология исключает ручной труд по закреплению каждого элемента на индивидуальную подвеску и значительно ускоряет производство.

Привод барабана снабжают механизмом регулировки скорости и системой плавного пуска для защиты хрупких изделий от повреждений. Современные модели имеют возможность автоматического наклона для быстрой выгрузки готовой продукции в промывочную корзину. Внутренние перегородки специальной формы предотвращают слипание плоских деталей и обеспечивают их равномерное распределение по объему.

Ультразвуковые ванны удаляют мельчайшие частицы жира, пасты и оксидов перед процессом золочения для обеспечения максимальной адгезии. Пьезокерамические излучатели монтируют на дне или стенках емкости, они создают в жидкости эффект кавитации с частотой 25-40 кГц.

Миллионы микроскопических пузырьков лопаются на поверхности металла и буквально «выбивают» загрязнения из самых глубоких пор и отверстий. Такая очистка занимает всего 2-3 минуты и превосходит по эффективности любые методы механической или химической обработки. Корпус ванны изготавливают из нержавеющей стали высокого качества, которая выдерживает длительное воздействие ультразвуковой вибрации.

Генератор ультразвука снабжают функцией дегазации раствора, когда из воды удаляются растворенные газы для повышения интенсивности кавитации. Нагревательные элементы поддерживают температуру моющего состава в диапазоне +50-70℃, что ускоряет растворение технологических масел. Корзины для деталей снабжают виброгасящими накладками, чтобы не допустить повреждения поверхности ювелирных изделий.

Угольные фильтры удаляют из ванны органические примеси, которые образуются при распаде блескообразователей или попадают с плохо промытых деталей. В состав установки входят сменные картриджи с гранулированным активированным углем или специальные фильтровальные мешки. Очистка восстанавливает блеск покрытия и предотвращает появление хрупкости и темных пятен на слое золота.

Насос прокачивает весь объем электролита через адсорбент несколько раз в час для поддержания идеальной прозрачности состава. Процедуру проводят периодически или в постоянном режиме в зависимости от интенсивности использования оборудования. Использование угля высокого качества исключает попадание в ванну вредных ионов железа или серы.

Корпус фильтровального модуля изготавливают из прозрачного пластика, который позволяет контролировать степень загрязнения наполнителя. Манометры на входе и выходе сигнализируют о необходимости замены картриджа при росте гидравлического сопротивления. После завершения цикла очистки уголь заменяют на новый, а старый материал отправляют на переработку - для извлечения задержанных микрочастиц золота.

Для частичного золочения применяют прецизионные дозаторы, которые наносят защитный лак или воск на те зоны детали, где покрытие не требуется. Установка снабжается тонкой иглой или бесконтактной форсункой, которая управляется системой числового программного управления. Маскирующий состав подается под давлением воздуха. Компьютер контролирует время открытия клапана с точностью до миллисекунд.

После нанесения лак быстро застывает под воздействием ультрафиолетовых ламп или теплового нагрева, образуя прочный диэлектрический барьер. Это позволяет создавать сложные рисунки и изолировать контакты без использования трудоемких методов ручной оклейки лентами. После завершения золочения маска легко удаляется в специальных растворителях или горячей воде.

Координатный стол обеспечивает перемещение заготовки по трем осям, когда игла повторяет сложный контур изделия с высокой скоростью. Датчик высоты отслеживает рельеф поверхности и поддерживает постоянный зазор для формирования ровной линии края. Система снабжается видеокамерой для автоматического совмещения рисунка с реальным положением детали на рабочем месте.
