Золочение металла

Золото обладает очень высокой скоростью диффузии, поэтому его атомы могут постепенно уходить вглубь основного металла заготовки. Если нанести позолоту прямо на медь или латунь, то уже через несколько месяцев поверхность потеряет свой блеск и приобретет грязный оттенок. Никелевая подложка выполняет роль надежного барьера, который блокирует миграцию ионов меди на внешнюю поверхность изделия.

Никель также обладает отличной твердостью и выравнивает все микроскопические неровности металла перед финальным этапом обработки. Слой никеля создает прочный фундамент, который не дает мягкому золоту проседать под механическим давлением во время эксплуатации.

Поверхность после никелирования приобретает зеркальный глянец, что значительно улучшает декоративный вид готовой продукции. Когда деталь проходит через несколько гальванических ванн, адгезия между слоями становится максимально высокой и исключает риск отслоения покрытия. Толщина никелевого барьера обычно составляет от 3 до 6 мкм, что вполне достаточно для долговечной защиты благородного металла.

Для измерения толщины драгоценного покрытия используют высокоточные рентгенофлуоресцентные анализаторы, которые не разрушают поверхность изделия. Прибор направляет на деталь узкий луч и анализирует спектр вторичного излучения, который зависит от плотности и объема нанесенного металла. Этот метод позволяет мгновенно получить данные с точностью до 0.01 мкм, что важно при работе с таким дорогим сырьем.

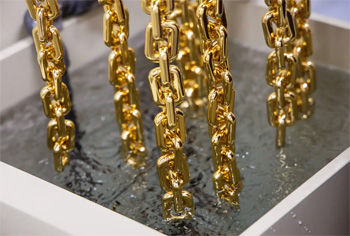

Результаты измерений фиксируют в нескольких точках заготовки для проверки равномерности осаждения золота в гальванической ванне. Контроль проводят после каждого цикла обработки, чтобы избежать перерасхода материала и обеспечить соответствие техническому заданию.

Магнитные методы для золота не подходят, так как этот металл не обладает ферромагнитными свойствами и имеет очень малую толщину слоя. В некоторых случаях применяют гравиметрический анализ, когда вес изделия определяют на прецизионных весах до и после погружения в электролит. Разница в массе позволяет рассчитать среднюю толщину покрытия по всей площади поверхности объекта. Такой способ дает достоверную информацию о расходе золота, но не показывает локальные отклонения на сложных участках рельефа.

Золото обладает уникальной химической инертностью и не образует оксидную пленку даже при длительном хранении на открытом воздухе. Это свойство гарантирует стабильное и низкое переходное сопротивление контактов, что жизненно важно для передачи слабых электрических сигналов без помех.

В микроэлектронике золотое покрытие наносят на разъемы, переключатели и печатные платы для обеспечения безупречной работы устройств в течение всего срока службы. Металл отлично проводит ток и не подвержен тепловому разрушению при работе мощных процессоров и микросхем. Даже в условиях высокой влажности золоченые элементы сохраняют свои функциональные параметры и не окисляются.

Высокая пластичность золота позволяет проводить качественную ультразвуковую сварку тончайших проводников, которые соединяют кристалл с корпусом микросхемы. Покрытие обеспечивает надежное соединение на молекулярном уровне и выдерживает значительные вибрационные нагрузки. В аэрокосмической отрасли золото выбирают для защиты всех электронных блоков, потому что оно не боится космической радиации и вакуума. Нанесение слоя золота исключает возникновение точечной коррозии, которая может вывести из строя сложную технику в самый неподходящий момент.

Мягкое золото имеет чистоту 99.9% и отличается высокой пластичностью, что делает его идеальным для последующей пайки или сварки контактов. Такое покрытие наносят в электролитах без органических добавок, когда важна максимальная проводимость и химическая чистота металла. Однако мягкое золото быстро стирается при постоянном механическом трении, поэтому его не используют для подвижных частей разъемов.

Твердое золочение предполагает введение в состав электролита солей кобальта или никеля, которые меняют структуру кристаллической решетки осадка. Твердость поверхности при этом возрастает в 2-3 раза и достигает значений 180-220 HV по Виккерсу.

Подобный тип защиты выбирают для контактных групп, которые должны выдерживать тысячи циклов соединения без потери качества. Твердое золото обладает высокой износостойкостью и лучше сопротивляется появлению царапин во время эксплуатации. Слой имеет более бледный оттенок из-за легирующих примесей, но сохраняет все защитные свойства благородного металла. Для обеспечения долгой службы узлов толщину твердого покрытия обычно устанавливают в пределах 0.5-2.0 мкм. Мягкое золото чаще применяют в декоративных целях и для финишной отделки корпусов часов.

Цвет золотого покрытия можно менять путем добавления в электролит солей меди в определенных пропорциях. Медь встраивается в структуру осадка и придает металлу характерный теплый оттенок, который называют розовым или красным золотом.

Интенсивность цвета зависит от концентрации меди: чем ее больше, тем более насыщенным и темным получится итоговый результат. Розовое золото пользуется огромным спросом в ювелирном деле и при изготовлении элитных аксессуаров для интерьера. Покрытие обладает такой же высокой плотностью и защитными свойствами, как и классический вариант желтого цвета.

Процесс требует очень точного контроля состава раствора и плотности тока, потому что медь может осаждаться быстрее золота при нарушении режимов. Температуру в ванне поддерживают на уровне +60℃ для обеспечения стабильного химического баланса между компонентами. Готовый слой имеет приятный глянцевый блеск и отлично сочетается с другими видами декоративной отделки. Розовое золочение позволяет создавать уникальные художественные образы без использования дорогих цельных сплавов.

Алюминий требует сложной многоступенчатой подготовки перед золочением, так как на его поверхности всегда присутствует прочный оксидный слой. Сначала заготовку подвергают цинкатной обработке, когда оксид замещают тонкой пленкой цинка химическим способом. Затем наносят предварительный слой меди, который служит основой для всех последующих гальванических операций.

Только после этого деталь никелируют и покрывают финишным слоем золота нужной толщины. Если пропустить хотя бы один этап подготовки, позолота начнет отслаиваться от алюминия почти мгновенно из-за слабой адгезии.

Золочение алюминиевых корпусов позволяет значительно снизить вес изделий без потери их электротехнических и декоративных характеристик. Эта технология востребована в авиации и производстве портативной электроники, где каждый грамм имеет значение. Слой золота надежно защищает активный алюминий от атмосферной коррозии и придает ему вид дорогостоящего монолитного объекта.

Золото не вступает в реакцию с большинством известных кислот и щелочей, что делает его лучшим защитным барьером для химического оборудования. Покрытие блокирует доступ реагентов к основному металлу, предотвращая его быстрое растворение или точечное разрушение.

Чтобы обеспечить надежную защиту, толщина золотого слоя должна составлять не менее 3-5 мкм, что исключает наличие микроскопических сквозных пор. Качественная позолота выдерживает контакт с агрессивными парами в лабораториях и на химических производствах. Поверхность остается гладкой и блестящей даже после длительного воздействия концентрированных окислителей.

Для технических нужд часто применяют двойное золочение, когда сначала наносят плотный беспористый слой, а затем финишное покрытие с заданными свойствами. Метод гальванического осаждения гарантирует равномерность защиты на всех участках заготовки сложной формы. Если на детали возникнет глубокая механическая царапина, золото не сможет остановить коррозию в этом месте, так как возникнет гальваническая пара. Поэтому за состоянием защитного слоя нужно следить и не допускать грубых повреждений поверхности.

Реставрация позолоты на антиквариате требует аккуратного удаления остатков старого покрытия и окислов без повреждения основного тела заготовки. Сначала изделие очищают в ультразвуковых ваннах и проводят деликатную ручную полировку мягкими абразивами. Если на металле есть глубокие каверны или следы коррозии, их заполняют припоем или медью перед началом гальванических работ. После восстановления поверхности деталь никелируют для создания барьерного слоя и только затем наносят свежее золото.

Для реставрации часто выбирают метод гальванического натирания, когда позолоту наносят локально на поврежденные участки без погружения всего объекта в ванну. Это позволяет сохранить патину в углублениях рельефа и избежать риска повреждения хрупких элементов конструкции. Тонкая настройка параметров тока позволяет идеально попасть в цвет старого золота и сделать границу ремонта незаметной.

Профессиональное восстановление значительно повышает коллекционную стоимость антикварных часов, окладов и столовых приборов. Золото ложится ровным слоем и возвращает вещам их прежний вид.

Золотое покрытие является достаточно мягким материалом, поэтому оно требует бережного обращения и защиты от грубого механического воздействия. Для очистки от пыли и жировых следов используют только мягкие салфетки из микрофибры или специальные ювелирные ткани с пропиткой.

Нельзя применять для мытья агрессивные порошки с крупными абразивами, которые мгновенно оставляют на золоте мелкую сетку царапин. Раз в месяц рекомендуется промывать изделия в слабом мыльном растворе и насухо вытирать их мягким полотенцем.

При хранении позолоченных предметов следует избегать их контакта с косметикой, парфюмерией и бытовой химией на основе хлора. Агрессивные вещества могут вступить в реакцию с медью в подложке через микропоры золота и вызвать появление темных пятен. Лучше всего держать такие вещи в отдельных футлярах с мягкой обивкой для исключения трения деталей друг о друга. Если покрытие все же побледнело, его можно освежить с помощью специальных полиролей без содержания кислоты.

Гальваническое натирание позволяет наносить металл на детали, размеры которых превышают габариты стандартных производственных ванн. Для этого используют специальный инструмент в виде анода, который обернут впитывающим материалом и пропитан электролитом. Мастер плавно перемещает этот тампон по поверхности заготовки, и под действием тока частицы золота оседают на металле.

Этот метод идеален для золочения церковных куполов, крупных элементов интерьера и неподвижных частей памятников. Технология не требует огромного количества дорогостоящего раствора, так как жидкость расходуется локально только в месте контакта.

Метод натирания позволяет контролировать толщину слоя на каждом отдельном участке и наносить покрытие избирательно. Это дает возможность экономить золото, покрывая им только видимые части конструкции. Процесс можно проводить непосредственно на месте монтажа объекта, что исключает расходы на сложную транспортировку и демонтаж. Качество сцепления металла при правильном подходе не уступает результатам погружного золочения.

Чистота воды — базовое требование для приготовления качественного электролита золочения, так как любые примеси могут испортить дорогую химию. Обычная водопроводная вода содержит ионы хлора, железа и кальция, которые вызывают выпадение золота в осадок в виде бесполезного шлама. Присутствие посторонних солей приводит к появлению на покрытии пятен, полос или неприятной шероховатости.

Дистиллированная вода обеспечивает идеальный баланс раствора и стабильность протекания всех электрохимических реакций. Для промывки деталей между ваннами мастер использует только деионизированную жидкость, чтобы не заносить грязь в основной состав.

Постоянный контроль проводимости воды в лаборатории гарантирует отсутствие микроскопических загрязнений в процессе работы. Чистый электролит позволяет получать блестящие и беспористые слои золота с предсказуемыми физическими свойствами. Если вода будет жесткой, в ванне начнут нарастать наросты на анодах, что приведет к падению плотности тока.
