Оборудование для травления

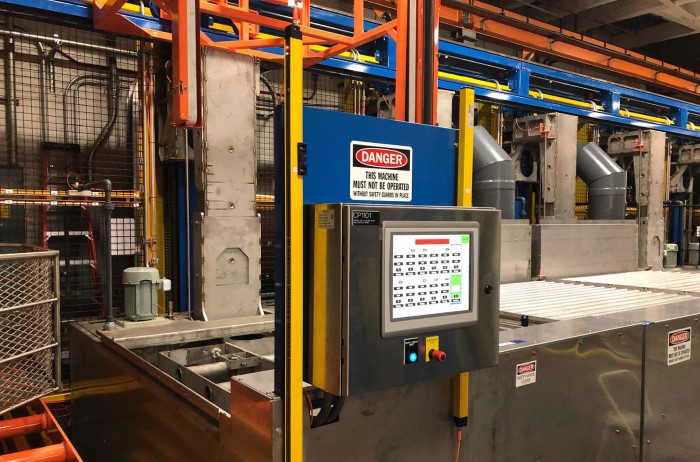

Для изготовления основных емкостей выбирают листовой поливинилиденфторид или специальные марки полипропилена, которые обладают абсолютной инертностью к сильным кислотам. ПВДФ сохраняет механическую прочность при контакте с горячими смесями соляной и плавиковой кислот, когда температура среды достигает +90℃.

Листы соединяют методом стыковой или экструзионной сварки, потому что такая технология гарантирует полную герметичность швов в течение десятилетий. Для усиления конструкции используют внешний каркас из углеродистой стали, который покрывают химически стойкой эмалью или заключают в полимерный кожух. Внутренний объем проектируют с наклонным дном - для быстрого слива отработанного раствора и удаления твердого осадка.

Внешнюю поверхность ванн снабжают теплоизоляцией из вспененного полиэтилена, которая снижает потери энергии при разогреве реагентов. Верхний край емкости усиливают жестким бортом для установки транспортных ложементов и систем вытяжной вентиляции. При обработке особо крупных заготовок применяют футерованные стальные резервуары, в которых внутренний слой состоит из кислотоупорного кирпича или резинового покрытия.

Теплообменники из пропитанного графита обеспечивают эффективный нагрев травильных растворов, потому что данный материал обладает уникальной теплопроводностью и химической стойкостью. Конструкция состоит из набора блоков или пластин, внутри которых проходят независимые каналы для пара и агрессивной кислоты. Графит не вступает в реакцию с серной или соляной кислотой даже при высоких концентрациях и температурах.

В отличие от металлических змеевиков таких аппараты не подвержены электрохимической коррозии и не загрязняют ванну посторонними ионами. Компактные размеры позволяют встраивать их непосредственно в циркуляционный контур системы фильтрации, чтобы добиться равномерного распределения тепла.

Для защиты хрупкого графита от механических ударов оборудование заключают в прочный стальной кожух с надежной футеровкой. Система снабжается датчиками давления и температуры, которые подают сигнал на пульт управления при возникновении малейших протечек. Когда автоматика фиксирует отклонение параметров, электромагнитные клапаны мгновенно перекрывают подачу пара. Уплотнения между сегментами изготавливают из фторопласта, который сохраняет эластичность при длительных термических циклах.

Насосы с герметичной магнитной муфтой исключают утечки токсичных травильных растворов, потому что в их конструкции отсутствует прямое соединение вала двигателя с крыльчаткой. Крутящий момент передают через мощное магнитное поле, которое проходит сквозь сплошной защитный стакан из полимера. Это позволяет полностью отказаться от ненадежных сальниковых уплотнений, которые быстро разрушаются под действием кислот и абразивного шлама.

Все внутренние детали насоса производят из чистого фторопласта или ПВДФ для максимальной защиты от химического износа. Такая техника обеспечивает безопасность персонала и предотвращает загрязнение окружающей среды при перекачке агрессивных сред. Использование магнитных насосов снижает затраты на обслуживание и исключает простои линии из-за протечек.

Система управления двигателем включает функцию защиты от сухого хода, которая мгновенно отключает питание при падении уровня жидкости в линии всасывания. Компактный корпус позволяет монтировать насос в стесненных условиях под ванной или на отдельной сервисной платформе. Низкий уровень вибрации продлевает срок службы керамических подшипников скольжения, которые смазывают перекачиваемым раствором.

Установки регенерации восстанавливают отработанные травильные растворы и возвращают чистую соляную кислоту обратно в производство. Процесс основан на термическом разложении хлоридов железа в специальных реакторах при температурах выше +600℃.

Раствор распыляют через форсунки в камеру, где происходит испарение воды и выделение газообразного хлороводорода. На выходе из системы газ попадает в абсорбционную колонну и растворяется в воде, образуя свежую кислоту заданной концентрации. Твердый оксид железа выпадает в виде мелкого порошка, который используют как ценное сырье в металлургии или в производстве красителей. Такая технология превращает опасные отходы в ресурс и полностью исключает затраты на нейтрализацию и утилизацию химии.

Оборудование снабжают мощными горелками, системами пылеочистки и сложной автоматикой для контроля газовых потоков. Внутренние стенки реактора футеруют огнеупорным кирпичом с высокой стойкостью к кислотной коррозии. Все узлы контактируют с агрессивными парами, поэтому их изготавливают из специальных сплавов или защищают керамикой.

В туннельных линиях устанавливают плоскофакельные или полноконусные форсунки для интенсивного распыления травильного раствора под давлением 2-4 бар. Струи реагента не только растворяют окислы химически, но и сбивают окалину механически за счет высокой кинетической энергии капель.

Для защиты от коррозии и абразивного износа сопла изготавливают из нержавеющей стали AISI 316L или из поливинилиденфторида. Расположение форсунок на коллекторах рассчитывают так, чтобы обеспечить полное перекрытие факелов и равномерную обработку изделий со всех сторон. Быстросъемные крепления позволяют проводить очистку или замену распылителей в течение нескольких минут без использования специального инструмента. Струйный метод работает в 3-4 раза быстрее погружного способа.

Для предотвращения засорения отверстий систему комплектуют блоками тонкой фильтрации, которые задерживают чешуйки окалины и мусор. Автоматика контролирует давление в каждом контуре и сигнализирует о необходимости промывки фильтров при падении напора. Программное обеспечение синхронизирует работу насосов с движением конвейера, когда подачу раствора включают только при наличии деталей в зоне обработки.

Ультразвуковые излучатели создают в травильной ванне миллионы микроскопических пузырьков, которые лопаются на поверхности металла и разрушают стойкие загрязнения. Эффект кавитации позволяет реагентам мгновенно проникать в глубокие поры, узкие каналы и глухие отверстия, куда обычный раствор затекает с трудом. Энергия схлопывания пузырьков удаляет окалину и жировые пленки, что значительно ускоряет процесс подготовки поверхности перед гальваникой.

Использование ультразвука сокращает время травления в 2-5 раз и позволяет снизить концентрацию агрессивных кислот без потери качества. Такая обработка идеальна для прецизионных деталей со сложной геометрией, где недопустимо длительное нахождение в едкой среде. Оборудование включает пьезокерамические преобразователи и электронный генератор с автоматической подстройкой частоты.

Преобразователи монтируют на внешнюю сторону дна ванны или помещают в герметичные погружные блоки из нержавеющей стали. Частоту колебаний выбирают в диапазоне 25-40 кГц для достижения оптимального баланса между скоростью очистки и защитой поверхности от повреждений. Для повышения эффективности кавитационных процессов генератор снабжают защитой от перегрузки и функцией дегазации раствора.

Автоматические анализаторы-титраторы контролируют концентрацию травильных растворов в режиме реального времени без участия лабораторного персонала. Оборудование забирает пробу электролита из ванны, смешивает ее с индикаторами и определяет содержание свободной кислоты и солей металлов.

Встроенный компьютер сопоставляет полученные данные с технологическими нормами и рассчитывает объем необходимых добавок для корректировки состава. Когда концентрация падает ниже заданного уровня, контроллер подает команду насосам-дозаторам на впрыск свежего концентрата. Это исключает человеческий фактор и ошибки при приготовлении сложных многокомпонентных смесей.

Система забора проб снабжается фильтрами для удаления шлама и автоматической промывкой каналов водой после каждого измерения. Это предотвращает засорение капилляров кристаллами солей и продлевает срок службы аналитических электродов. Результаты замеров сохраняют в электронном журнале для последующего аудита качества и анализа расхода реагентов. Точность титрования достигает 0.1%, что позволяет экономить до 15% химии за счет исключения избыточного внесения кислоты.

Вытяжные шкафы для ручного травления мелких деталей проектируют как герметичные камеры с прозрачными экранами и встроенными перчатками для защиты оператора. Корпус изготавливают из химически стойкого полипропилена, который не разрушается под воздействием паров азотной или плавиковой кислоты.

Внутреннее пространство снабжают мощным локальным отсосом, который создает разрежение и предотвращает выход вредных аэрозолей в помещение цеха. Рабочую зону освещают защищенными светильниками, спектр которых не вызывает разложения светочувствительных компонентов раствора. Дно шкафа выполняют в виде глубокого поддона для сбора случайных проливов и безопасного дренажа в систему нейтрализации.

Передний экран делают из закаленного стекла или ударопрочного поликарбоната с защитным напылением от помутнения под действием паров. Система вентиляции шкафа снабжается индивидуальным датчиком потока, который блокирует работу при падении тяги ниже безопасного предела. Внутри камеры размещают вспомогательное оборудование в виде моек с дистиллированной водой и обдувочных пистолетов для осушения деталей. Трубопроводы подачи реагентов и воды снабжают ножными педалями или бесконтактными датчиками.

Каскадные ванны промывки обеспечивают полное удаление остатков кислоты с поверхности металла при минимальном расходе свежей воды. Система состоит из нескольких последовательных емкостей, в которых вода движется навстречу направлению перемещения деталей. Чистая вода поступает только в последнюю ванну и постепенно перетекает в предыдущие через переливные перегородки.

Такая схема позволяет достичь идеальной чистота поверхности при снижении водопотребления в 5-10 раз по сравнению со стандартными методами. Детали последовательно проходят через все ступени очистки, при этом концентрация кислоты на металле снижается в геометрической прогрессии. Каскадный метод - наиболее эффективное решение для защиты окружающей среды и снижения затрат на очистку сточных вод предприятия.

Корпус промывочных ванн изготавливают из светлого полипропилена, который облегчает визуальный контроль за качеством воды и состоянием изделий. На дне емкостей монтируют системы барботажа или струйные форсунки для интенсификации процесса вымывания реагентов из узких пазов. Контроль чистоты промывки осуществляют датчики электропроводности, которые управляют подачей свежей воды в последнюю ступень. Когда проводимость превышает заданный предел, автоматика открывает клапан подпитки до восстановления нужных параметров.

Индуктивные, или контактные датчики проводимости измеряют общую концентрацию солей и кислот в травильном растворе в режиме реального времени. Прибор состоит из двух электродов или катушек в защитном корпусе, которые анализируют электрическое сопротивление среды. Полученные данные позволяют автоматике судить о степени истощения ванны и необходимости добавления свежих реагентов для поддержания скорости процесса.

Датчики снабжают встроенной функцией термокомпенсации, которая корректирует показания в зависимости от текущей температуры жидкости. Это обеспечивает высокую достоверность измерений при нагреве раствора от комнатных значений до +90℃. Использование кондуктометров повышает предсказуемость технологии и снижает риск перетравливания металла из-за ошибок.

Электроды изготавливают из графита или нержавеющей стали с химически стойким покрытием для защиты от агрессивного воздействия соляной и серной кислот. Результаты замеров передавают на пульт управления линией и отображают на цифровом дисплее в виде наглядных графиков. ПО позволяет настраивать пороги срабатывания для автоматического включения систем дозирования химии.

Да, это делается с помощью ультразвуковых датчиков без прямого соприкосновения с едкой жидкостью. Прибор монтируют над зеркалом электролита, он измеряет время возврата отраженного акустического импульса от поверхности. Такой метод исключает ложные срабатывания от образования пены или налипания солей, которые часто выводят из строя обычные поплавковые системы.

Когда уровень падает вследствие испарения воды или выноса раствора деталями, контроллер дает команду на автоматическое пополнение ванны. Точное поддержание уровня гарантирует стабильность концентрации всех химических компонентов и защищает погружные нагреватели от работы «насухо».

Корпус датчика изготавливают из поливинилиденфторида или ПВДФ, который выдерживает воздействие паров плавиковой и азотной кислот. Встроенные алгоритмы фильтрации сигнала отсекают помехи от работы мешалок, барботажа или движения транспортных штанг. Цифровой дисплей на передней панели прибора отображает текущий уровень в процентах или миллиметрах, чтобы оператор мог контролировать процесс визуально.
