Травление металла

Этот метод позволяет удалять значительные объемы металла с поверхности заготовки без использования механических резцов или сверл. В процессе деталь погружают в агрессивный раствор, который равномерно растворяет незащищенные участки материала на заданную глубину. Такой подход незаменим при изготовлении облегченных панелей для авиационной техники, когда нужно создать сложные карманы или сетчатые ребра жесткости на крупногабаритных листах.

Травление обеспечивает высокую точность обработки и полностью исключает возникновение внутренних напряжений, которые часто появляются при работе фрезой. Металл сохраняет свою структуру, так как воздействие происходит на молекулярном уровне без нагрева зоны реза.

Технология позволяет одновременно обрабатывать десятки деталей разной конфигурации в одной ванне, что существенно повышает производительность цеха. Масса изделия уменьшается строго по чертежу, потому что скорость растворения сплава в конкретной кислоте заранее известна. Когда работу завершают, деталь приобретает гладкие переходы без острых углов, которые могли бы стать очагами усталостного разрушения.

Титан мгновенно образует на воздухе прочнейшую оксидную пленку, которую не могут разрушить обычные серная или соляная кислоты. Плавиковая кислота обладает уникальной способностью активно взаимодействовать с оксидами этого металла и быстро переводить их в растворимое состояние. Когда защитный барьер исчезает, реагент начинает равномерно удалять верхний слой самого титана, обеспечивая безупречную чистоту поверхности.

Процесс требует точного соблюдения температурных режимов, так как при перегреве реакция становится слишком бурной и может привести к перетраву. Использование таких составов позволяет готовить титановые детали к качественной сварке или нанесению гальванических покрытий.

В рабочие растворы часто вводят добавки на основе азотной кислоты, чтобы замедлить поглощение водорода металлом. Если пренебречь этим правилом, титан станет хрупким и может лопнуть под нагрузкой во время эксплуатации. После ванны заготовку промывают в нескольких емкостях с проточной водой для полного удаления остатков ядовитых фторидов. Работа с такими веществами требует герметичности оборудования и наличия специальных систем очистки воздуха.

Для переноса прецизионного рисунка на металл используют специальные светочувствительные полимеры, которые называют фоторезистами. Состав наносят на заготовку тонким ровным слоем, после чего его высушивают в темной камере при температуре около +40℃. Затем через шаблон с нужным узором поверхность облучают ультрафиолетовыми лучами, которые меняют свойства полимера в определенных зонах.

Когда деталь помещают в проявитель, незакрепленные участки маски смываются, обнажая чистый металл для последующего воздействия кислоты. Травление в этом случае проходит только там, где отсутствует защитная пленка, что позволяет получать линии шириной менее 50 мкм.

Этот метод является основным при производстве печатных плат и декоративных панелей с микроскопическим текстом. Фоторезист плотно прилегает к поверхности и исключает боковое подтравливание рисунка, поэтому края букв и знаков остаются идеально четкими. Когда процесс разъедания завершают, остатки полимерной маски удаляют в органических растворителях или горячих щелочах. Поверхность под маской сохраняет первоначальный блеск и гладкость, создавая красивый контраст с матовыми протравленными зонами.

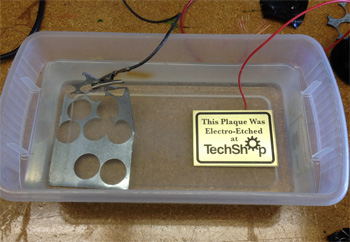

Анодный метод предполагает подключение заготовки к положительному полюсу источника постоянного тока в среде электролита. В отличие от обычного погружения в кислоту, растворение металла здесь происходит под воздействием электрической энергии. Это позволяет точно регулировать скорость процесса путем изменения силы тока на выпрямителе без замены раствора.

Анодное воздействие обеспечивает более высокую чистоту поверхности и эффективно удаляет даже самые стойкие загрязнения из микропор. Когда параметры подобраны верно, деталь очищается в несколько раз быстрее, что сокращает время нахождения металла в агрессивной среде.

Технология исключает риск наводороживания стали, так как газ выделяется на вспомогательном катоде, а не на самой детали. Поверхность заготовки приобретает специфическую шероховатость, которая идеально подходит для последующего хромирования или никелирования. Процесс позволяет обрабатывать детали в растворах с низкой концентрацией кислот, что снижает экологическую нагрузку на производство. Оборудование для электролиза дает возможность автоматизировать цикл и поддерживать стабильное качество очистки всей партии.

Для защиты металла в течение длительного времени используют составы на основе битумов, восков или специальных синтетических лаков. Маска должна обладать высокой химической стойкостью к концентрированным кислотам и не отслаиваться при повышении температуры раствора до +60℃.

При глубоком травлении, которое длится несколько часов, обычные краски могут размягчиться и пропустить реагент к поверхности. Поэтому мастера наносят защитный слой в несколько этапов, обеспечивая его полную герметичность и отсутствие пузырьков воздуха. Прочность сцепления лака с основой определяет четкость границ будущего рельефа или паза.

Если деталь имеет цилиндрическую форму, часто применяют термоусадочные пленки или специальные полимерные ленты с кислотостойким клеем. Эти материалы легко удаляют механическим способом после завершения всех стадий обработки в ванне. В ювелирном деле для защиты мелких деталей используют натуральный шеллак или мастики на основе канифоли. Качество маскировки проверяют визуально под увеличением, чтобы исключить наличие микроскопических просветов.

Для мониторинга процесса используют образцы-свидетели из того же сплава, которые помещают в ванну одновременно с основной партией. Эти контрольные пластины периодически извлекают и замеряют их толщину с помощью высокоточных микрометров или электронных весов. Разница в массе позволяет рассчитать глубину травления с точностью до нескольких микрон на текущий момент времени.

В современных цехах также устанавливают датчики электропроводности раствора, которые фиксируют насыщение электролита ионами металла. Когда концентрация солей растет, активность кислоты падает, что требует корректировки времени выдержки деталей в реакторе.

Стабильность температуры в ванне является главным условием предсказуемости результата, так как нагрев на 10℃ может ускорить реакцию в 2 раза. Автоматические системы терморегуляции поддерживают заданный тепловой режим на протяжении всей рабочей смены. Оператор также следит за интенсивностью газовыделения, которое служит косвенным индикатором активности химического процесса. Если реакция замедляется, в раствор добавляют свежие порции реагентов или проводят его фильтрацию.

Химическое снятие заусенцев позволяет очищать края деталей в тех местах, куда невозможно добраться механическим инструментом или щетками. Агрессивный раствор активно воздействует на острые кромки и тонкие выступы, так как они имеют высокую поверхностную энергию и растворяются первыми.

Процесс обеспечивает равномерное скругление всех граней за один цикл погружения без риска повреждения основной геометрии. Это качество особенно ценят при производстве точных механизмов, топливных форсунок и медицинских имплантов. После такой обработки поверхность приобретает высокую чистоту и полностью лишается микроскопических дефектов после резки.

Метод исключает образование вторичных заусенцев, которые часто возникают при использовании абразивных кругов или напильников. Сталь, алюминий и медь одинаково эффективно поддаются такой доводке при правильном подборе химии. Травление удаляет также следы наклепа и упрочненный слой после фрезеровки, что улучшает пластичность поверхностной зоны. Время выдержки в ванне составляет всего несколько минут, поэтому размеры изделия практически не меняются.

Межкристаллитная атака - неконтролируемое растворение металла по границам зерен кристаллической решетки. Этот дефект возникает, если время нахождения нержавеющей стали в кислоте превышает допустимые нормы или если сплав был перегрет при сварке. Кислота проникает глубоко внутрь заготовки, разрушая связи между кристаллами и делая металл хрупким.

Внешне такая деталь может выглядеть нормально, но под механической нагрузкой она мгновенно разрушается или покрывается сеткой трещин. Для предотвращения этого явления используют растворы с ингибиторами, которые замедляют агрессивное воздействие на структуру.

Правильный подбор состава травильной смеси для каждой марки стали исключает риск структурного разрушения. После завершения процесса деталь обязательно подвергают пассивации для восстановления защитной пленки хрома на поверхности. Мастера контролируют микроструктуру заготовок на образцах, чтобы вовремя заметить признаки глубокого травления границ. Если металл имеет неоднородную закалку, риск появления дефекта возрастает в несколько раз.

Потемнение заготовки происходит из-за образования на поверхности рыхлого слоя продуктов реакции, который состоит из нерастворимых солей и углерода. В процессе растворения железа или меди более легкие и инертные компоненты сплава остаются на поверхности в виде мелкой взвеси. Этот черный налет называют травильным шламом, его толщина зависит от чистоты металла и времени выдержки в растворе.

На высокоуглеродистых сталях эффект проявляется наиболее ярко, так как частицы графита не вступают в реакцию с кислотой. Черный цвет служит визуальным сигналом о том, что химическая реакция идет активно и верхний слой металла разрушается.

Для восстановления чистого блеска изделия после травления подвергают стадии осветления или очистки. Детали промывают мощными струями воды или погружают в специальные растворы, которые растворяют шлам без воздействия на основу. Если оставить налет на поверхности, он может помешать адгезии краски или вызвать очаговую коррозию под слоем масла. При анодном методе шлам удаляется с поверхности пузырьками газа более эффективно, чем при простом погружении.

Ионно-плазменный метод использует энергию ионизированного газа в вакуумной камере для выбивания атомов металла с поверхности заготовки. В отличие от жидких кислот поток ионов движется строго прямолинейно, что исключает эффект бокового подтравливания под защитную маску. Это позволяет создавать пазы с абсолютно вертикальными стенками и острыми углами на микроскопическом уровне.

Технология обеспечивает точность в нанометровом диапазоне, поэтому ее применяют в производстве процессоров и датчиков космического назначения. Процесс проходит «насухо», что избавляет от необходимости долгой промывки и сушки изделий.

Оператор управляет мощностью плазменного разряда и давлением газа, полностью контролируя скорость удаления материала. В качестве рабочего тела обычно используют аргон, который не вступает в химические реакции, а действует механически за счет кинетической энергии. Метод позволяет избирательно обрабатывать разные слои многокомпонентных изделий без вреда для соседних зон. Поверхность после плазмы остается идеально чистой и готовой к нанесению тонкопленочных покрытий.

Удаление прочного слоя оксидов со стальных листов и труб проводят методом травления в горячих растворах серной или соляной кислот. Окалина имеет хрупкую структуру, через трещины в которой реагент проникает к чистому металлу и начинает выделять пузырьки водорода. Газ буквально взламывает и отслаивает чешуйки ржавчины от поверхности заготовки, обеспечивая быструю очистку.

Процесс ведут в проходных ваннах или в барабанных установках для обеспечения равномерного контакта всей площади проката с жидкостью. После такой обработки металл приобретает светло-серый оттенок и готов к холодной прокатке или волочению.

Для предотвращения растворения полезного слоя стали в ванну добавляют ингибиторы, которые блокируют действие кислоты на чистое железо. Это экономит материал и снижает расход реагентов, продлевая срок службы электролита. Температуру растворов поддерживают в пределах +60–80℃ для достижения максимальной производительности линии. Промывка и нейтрализация остатков кислоты в щелочных ваннах исключают риск появления ржавчины при хранении продукции на складе.

Реставрация утраченных надписей и узоров требует аккуратного повторного травления с использованием точных копий оригинальных рисунков. Сначала поверхность зачищают от старой краски, патины и продуктов коррозии в ультразвуковых ваннах. Затем на металл наносят новую защитную маску, в которой прорезают контуры поврежденных элементов рельефа.

Деталь погружают в слабый травильный раствор на короткое время, чтобы лишь слегка углубить имеющиеся линии без потери их формы. Этот процесс требует огромного терпения и постоянного визуального контроля под микроскопом для сохранения аутентичности объекта.

Химический способ восстановления более предпочтителен, чем механическая дорезка, так как он не оставляет следов резца. Если оригинальное травление было многоуровневым, реставратор повторяет все этапы маскировки последовательно. После завершения работ поверхность подвергают художественному патинированию для выравнивания цвета старого и нового металла. Тонкая полировка выступающих частей возвращает изделию его первоначальный блеск и выразительность.

Отработанные растворы содержат опасную концентрацию свободных кислот и растворенных солей тяжелых металлов, поэтому они подлежат многоступенчатой очистке. Сначала жидкость направляют в реакторы-нейтрализаторы, где при добавлении известкового молока или едкого натра происходит выравнивание уровня pH до нейтральных значений. В ходе этой реакции металлы выпадают в осадок в виде нерастворимых гидроксидов, которые образуют густой шлам.

Эту массу отделяют в отстойниках или фильтр-прессах для последующего захоронения на специализированных полигонах. Очищенная вода проходит через сорбционные фильтры и может возвращаться в производственный цикл для технических нужд.

Контроль состава сточных вод проводят круглосуточно с помощью автоматических анализаторов на выходе из предприятия. Нарушение экологических норм ведет к крупным штрафам и может стать причиной остановки всего производства. Использование современных систем регенерации позволяет извлекать из отходов ценные компоненты, например, медный купорос или хлорид железа.
