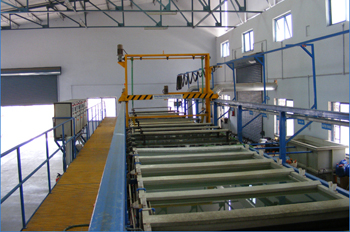

Оборудование для никелирования

Сульфаматные электролиты обеспечивают самую высокую скорость осаждения металла, потому что они обладают отличной растворимостью солей никеля. Оборудование такого типа позволяет получать покрытия с минимальными внутренними напряжениями, когда нужно избежать деформации тонкостенных деталей или печатных плат. Состав раствора помогает формировать пластичные слои, которые не трескаются при гибке или штамповке заготовок.

Ванны для сульфаматных процессов изготавливают из высококачественного полипропилена, который выдерживает длительный нагрев до +70℃ без потери жесткости. Система фильтрации в таких установках должна работать непрерывно, так как любые органические примеси мгновенно повышают хрупкость никелевого слоя. Применение технологии оправдано, когда требуется быстрое наращивание толщины металла до 500 мкм и выше.

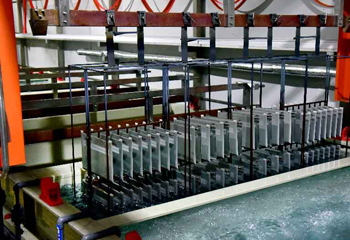

Конструкция емкостей предусматривает наличие усиленного каркаса и специальных опор для тяжелых анодных штанг. Нагревательные элементы снабжают защитными чехлами из титана, потому что сульфаминовая кислота проявляет умеренную агрессивность к обычным металлам.

S-никель - специальные гранулы или диски, которые содержат небольшую добавку серы для повышения их химической активности. Использование такого материала в титановых корзинах гарантирует равномерное растворение анода даже при низком содержании хлоридов в электролите.

Обычный чистый никель часто покрывается пассивной пленкой, которая блокирует прохождение тока и вызывает рост напряжения на ванне. Сера выступает катализатором процесса, когда ионы металла легко переходят в раствор и поддерживают заданную плотность тока. Титановые корзины имеют прямоугольное или круглое сечение, которое обеспечивает удобную загрузку гранул через верхнюю крышку.

Для защиты от попадания мелких крошек и шлама в рабочий объем корзины помещают в плотные мешки из полипропиленовой ткани. Фактура мешка должна быть достаточно прочной, чтобы выдерживать вес тяжелой засыпки и воздействие пузырьков газа. Регулярная досыпка гранул позволяет поддерживать постоянный уровень металла в корзине без извлечения всей конструкции из ванны.

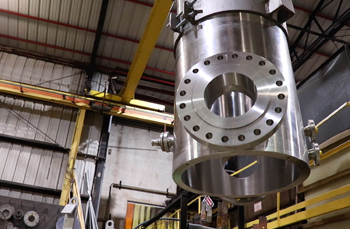

При никелировании внутренних поверхностей длинных труб или полых цилиндров применяют вспомогательные аноды, которые вводят непосредственно внутрь детали. Без такого оборудования ионы никеля не проникают в глубокие отверстия из-за эффекта экранирования, который характерен для большинства гальванических процессов.

Вспомогательный электрод изготавливают из никелевого стержня или платинированной титановой проволоки, которую закрепляют на специальных изолирующих вставках. Эти вставки предотвращают случайное короткое замыкание при контакте анода со стенками заготовки. Ток на внутренний контур подают через отдельный канал выпрямителя, чтобы точно контролировать толщину слоя в труднодоступных местах.

Для обеспечения протока свежего электролита внутрь полости подключают циркуляционные насосы, которые прокачивают жидкость через зазор между анодом и деталью. Постоянная смена раствора удаляет пузырьки газа и продукты реакции, которые могут вызвать появление полос или матовых пятен. Корпус зажимов для крепления электродов делают из химически стойких полимеров.

Насосы для перекачки горячих электролитов никелирования проектируют с герметичной магнитной муфтой, которая полностью исключает утечки агрессивной жидкости. В такой конструкции отсутствует сальниковое уплотнение вала, потому что именно этот узел чаще всего выходит из строя при кристаллизации солей никеля.

Все внутренние детали помпы, которые контактируют с раствором, изготавливают из армированного полипропилена или фторопласта. Эти материалы не вступают в реакцию с компонентами ванны и не выделяют ионы металлов, которые могут нарушить технологический процесс. Высокая производительность насоса обеспечивает фильтрацию всего объема емкости до нескольких раз в час.

Корпус насоса снабжают защитой от перегрева и функцией отключения при отсутствии жидкости в системе всасывания. Для снижения вибрации агрегат монтируют на массивную станину с резиновыми демпферами, что продлевает срок службы подшипников. Входные патрубки снабжают сетчатыми фильтрами для задерживания крупных частиц мусора, которые могут повредить крыльчатку. Система управления насосом позволяет менять скорость потока через частотный преобразователь для настройки оптимального режима циркуляции.

Автоматические контроллеры pH постоянно измеряют кислотность электролита никелирования и поддерживают ее в строгом диапазоне от 3.5 до 4.5 единиц. Прибор включает погружной стеклянный электрод с защитным корпусом и электронный блок обработки сигналов с цифровым дисплеем. Когда в процессе электролиза значение pH начинает расти, система подает команду на включение дозирующего насоса для впрыска разбавленной серной или сульфаминовой кислоты.

Точное удержание этого параметра крайне важно, так как отклонения вызывают хрупкость покрытия и резкое снижение выхода по току. Датчики имеют функцию автоматической термокомпенсации, которая корректирует показания в зависимости от текущей температуры раствора в ванне. Программное обеспечение фильтрует помехи от работающего выпрямителя и обеспечивает высокую точность замеров.

Станция дозирования реагентов располагается на удалении от гальванической ванны, чтобы брызги кислоты не попали на электронику. Впрыск корректирующего состава проводят в зону интенсивного перемешивания, чтобы реагент быстро распределился по всему объему и не вызвал локального распада добавок. Электрод требует регулярной очистки от никелевого налета и периодической калибровки по эталонным буферным растворам.

Установки угольной очистки удаляют продукты распада органических блескообразователей, которые неизбежно накапливаются в электролите при прохождении тока. Эти примеси вызывают появление темных полос, точечных дефектов и повышают хрупкость никелевого покрытия.

Оборудование состоит из фильтровальной колонны, которую заполняют гранулированным активированным углем высокого качества. Раствор проходит через адсорбент под давлением, при этом уголь задерживает молекулы органики, сохраняя основной солевой состав ванны неизменным. Процедуру проводят периодически в режиме байпаса или в постоянном цикле, когда требования к внешнему виду изделий особенно высоки.

Корпус угольного фильтра изготавливают из прозрачного пластика для визуального контроля за состоянием наполнителя и скоростью потока. Манометры на входе и выходе сигнализируют о необходимости замены картриджей при падении производительности системы. После завершения цикла очистки отработанный уголь утилизируют, так как он не подлежит регенерации в условиях гальванического цеха.

Для нагрева никелевых электролитов используют выносные пластинчатые теплообменники или погружные змеевики из титана и нержавеющей стали. Эти материалы обладают высокой коррозионной стойкостью к сульфатным и хлоридным растворам при рабочих температурах до +70℃. Внешние аппараты подключают к системе центрального отопления или парогенератору через циркуляционный насос с магнитным приводом.

Такая схема исключает прямой контакт электролита с ТЭНами и предотвращает локальный перегрев, который разрушает органические добавки в ванне. Пластины теплообменника имеют специальный рельеф для создания турбулентного потока, который повышает эффективность передачи энергии и снижает затраты.

Контроллер температуры поддерживает заданное значение с точностью до 1℃, включая и выключая подачу теплоносителя через электромагнитный клапан. Погружные нагреватели располагают вдоль стенок ванны и защищают диэлектрическими экранами для исключения электрического контакта с подвесками. Если оборудование используют для химического никелирования, требования к точности нагрева возрастают, так как температура напрямую определяет скорость реакции.

Барабанные установки позволяют обрабатывать тысячи мелких деталей одновременно, обеспечивая их перемешивание для равномерного нанесения никеля. Оборудование состоит из перфорированного шестигранного корпуса, который вращается внутри ванны под углом или горизонтально.

Ток на заготовки подают через гибкие катодные кабели с массивными наконечниками, которые постоянно находятся в контакте с пересыпающейся массой. Скорость вращения барабана регулируют так, чтобы детали не повреждались от ударов и при этом получали одинаковый доступ к ионам металла. Перфорация стенок обеспечивает свободную циркуляцию электролита и быстрый выход пузырьков водорода из внутренней зоны.

Приводной механизм снабжают защитным кожухом из нержавеющей стали для предотвращения коррозии двигателя и подшипников. Современные модели барабанов имеют систему автоматического наклона для быстрой выгрузки готовой продукции в промывочные корзины. Внутренние гребни специальной формы исключают слипание плоских шайб и гарантируют прокрас всех поверхностей. Для улучшения электропроводности в местах контакта используют специальные токосъемники из бериллиевой бронзы.

Воздушные ножи (скребки) устанавливают над промывочными ваннами для удаления остатков электролита никелирования с поверхности деталей при их извлечении. Оборудование представляет собой узкие щелевые сопла, через которые подают сжатый воздух под высоким давлением от безмасляной воздуходувки. Мощный поток буквально сдувает капли раствора обратно в рабочую емкость, что существенно снижает вынос дорогостоящих реагентов.

Эта процедура позволяет экономить до 15% химии и значительно уменьшает нагрузку на очистные сооружения предприятия. Воздушные струи направляют под определенным углом для эффективного осушения глухих отверстий и сложных рельефных участков заготовок.

Автоматика включает подачу воздуха только в момент прохождения подвески через зону действия датчика, что снижает потребление электроэнергии. Система снабжается глушителями для уменьшения уровня шума и многоступенчатыми фильтрами для очистки воздуха от пыли. Использование воздушных скребков предотвращает появление потеков и пятен на финишном покрытии после окончательной сушки.

Источники постоянного тока для никелирования должны обеспечивать высокую стабильность напряжения с минимальным коэффициентом пульсаций до 1-3%. Высокочастотные инверторные модули позволяют плавно регулировать силу тока, что необходимо для получения равномерного блеска на деталях разной формы. Пульсации выходного сигнала негативно влияют на структуру никеля, вызывая появление микротрещин и снижение защитных свойств слоя.

Оборудование снабжают цифровыми интерфейсами для удаленного управления от центрального компьютера гальванической линии. Электронная защита от короткого замыкания и перегрузки предотвращает выход силовых блоков из строя при случайном контакте анода с катодом. Корпус выпрямителя выполняют в защищенном исполнении для работы в условиях высокой влажности и паров химикатов.

Система охлаждения может быть воздушной или водяной в зависимости от номинальной мощности и условий размещения агрегата. Точность поддержания заданных параметров тока составляет 0.1 А, что гарантирует идеальную повторяемость результатов от партии к партии. Контроллер поддерживает режим стабилизации плотности тока, автоматически меняя выходное напряжение при изменении площади загрузки деталей.

В процессах химического никелирования насосы-дозаторы поддерживают баланс солей никеля и восстановителя, который расходуется пропорционально скорости осаждения металла. В отличие от гальваники здесь нет анодов для восполнения концентрации, поэтому реагенты вводят в виде жидких концентратов по сигналу от аналитического блока. Система использует мембранные или перистальтические насосы с прецизионным управлением шаговыми двигателями.

Точность подачи составляет несколько миллилитров, что исключает риск самопроизвольного распада электролита из-за локального передоза химии. Постоянная корректировка состава обеспечивает стабильную скорость роста покрытия, в пределах 10-20 мкм/ч, в течение всего срока службы ванны.

Трубопроводы для подачи реагентов изготавливают из тефлона, так как этот материал не провоцирует выпадение никеля на стенках труб. Дозаторы интегрируют с датчиками температуры, потому что расход компонентов напрямую зависит от термического режима процесса. Программное обеспечение ведет учет расхода каждого концентрата и предупреждает о необходимости замены расходных емкостей.

Ионообменные установки очищают воду после промывки никелированных деталей, извлекая из нее ионы тяжелых металлов до следовых значений. Оборудование состоит из нескольких пластиковых колонн, заполненных селективными катионитовыми и анионитовыми смолами. Когда сточная вода проходит через слой сорбента, происходит обмен ионов никеля на ионы водорода, в результате чего жидкость становится полностью деминерализованной.

Такую воду можно повторно использовать в технологическом цикле, что позволяет создавать замкнутые системы водооборота без сброса в канализацию. Это существенно снижает затраты на водоподготовку и минимизирует экологические риски производства. После насыщения смолы проводят процедуру ее регенерации с помощью растворов кислот для возврата извлеченного никеля.

Система управления контролирует электропроводность воды на выходе из колонны и автоматически переключает потоки при ухудшении качества очистки. Компактное модульное исполнение позволяет увеличивать производительность установки за счет добавления новых блоков. Корпус колонн изготавливают из армированного стеклопластика, который выдерживает высокое давление и воздействие химических реагентов.
