Оборудование для латунирования

Установки для латунирования комплектуют раздельными анодами из чистой меди и цинка, потому что такая схема помогает точнее регулировать химический состав осаждаемого сплава. Когда в ванну помещают два разных металла, подачу тока на каждую группу электродов осуществляют через независимые каналы управления. Оператор меняет соотношение ампер-часов для получения нужного процентного содержания меди в слое, которое обычно находится в пределах 60-80%.

Использование готовых латунных анодов часто приводит к постепенному обеднению раствора по цинку, так как данный компонент переходит в ионную форму медленнее меди. Раздельное питание исключает подобные перекосы и гарантирует стабильный золотистый цвет покрытия на всех деталях. Расстояние между анодами и катодами строго выверяют для формирования равномерного электрического поля в объеме электролита.

Анодные корзины из титана снабжают полимерными чехлами, которые задерживают частицы шлама и предотвращают появление шероховатости на поверхности изделий. Размер ячейки сетки подбирают так, чтобы жидкость свободно циркулировала и переносила ионы металла к заготовкам. Суммарная площадь анодов должна быть в два раза больше площади обрабатываемых изделий, потому что это предотвращает пассивацию поверхности.

Для управления процессом латунирования используют многоканальные выпрямители, которые позволяют независимо менять параметры тока на медных и цинковых анодах. Применение двух отдельных силовых блоков обеспечивает гибкую настройку баланса компонентов в осадке без замены всего объема электролита.

Если контроллер увеличивает напряжение на медном контуре, доля меди в латунном слое растет и покрытие приобретает красноватый оттенок. Понижение тока на цинковых электродах делает сплав более желтым и повышает его коррозионную стойкость в агрессивных средах. Современные инверторные установки имеют цифровую шину связи для интеграции в общую систему управления гальванической линией.

Силовые шкафы снабжают блоками динамического торможения и защиты от переполюсовки, которые гарантируют безопасность электронных компонентов при авариях. Охлаждение транзисторных модулей выполняют через массивные радиаторы или водяные рубашки для поддержания стабильной мощности в круглосуточном режиме. Точность поддержания тока составляет 0.1 А, что крайне важно для получения одинакового состава сплава на всей поверхности.

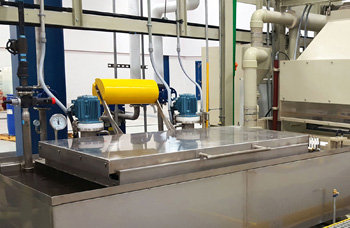

Линии для латунирования стальной проволоки имеют конструкцию ванн с погружными роликами и системой бесконтактных уплотнений. Емкости делают очень длинными и узкими, потому что нить должна находиться в активной зоне электролиза определенное время при высокой скорости протяжки. Корпус изготавливают из нержавейки с футеровкой из термостойкого фторопласта, который выдерживает воздействие горячих пирофосфатных или цианистых растворов.

Система направляющих обеспечивает строго параллельное движение нескольких десятков нитей одновременно без риска их спутывания или обрыва. На входе и выходе из ванны ставят воздушные ножи, которые сдувают излишки жидкости обратно в резервуар для снижения выноса реагентов. Регулировка глубины погружения роликов помогает менять время экспозиции металла в среде.

Насосные станции обеспечивают интенсивную циркуляцию раствора вдоль направления движения проволоки для постоянного обновления ионного состава в зоне реакции. Теплообменники встроены в контур фильтрации и поддерживают температуру в пределах +50-60℃ с минимальными отклонениями. Для предотвращения накопления водорода линии снабжают мощной локальной вытяжкой с каплеуловителями.

Ванны для работы с цианистыми электролитами латунирования проектируют с учетом повышенных требований к экологической и производственной безопасности. Корпус емкости снабжают двойными стенками, которые исключают попадание токсичного раствора в производственное помещение при случайном повреждении внутреннего слоя.

Для изготовления используют полипропилен высокой плотности, который сохраняет химическую инертность при длительном контакте с сильнощелочной средой. Крышки ванн имеют автоматический привод и плотные уплотнения по периметру для герметизации объема в периоды простоя оборудования. Вся запорная арматура и трубопроводы проходят проверку на герметичность под давлением.

Датчики контроля газовой среды в цеху интегрируют в цепь управления печью и насосами для мгновенной блокировки процессов при обнаружении опасных паров. Вентиляционные бортовые отсосы делают из армированного пластика и снабжают индивидуальными фильтрами-поглотителями. Конструкция бортов исключает перелив раствора при загрузке крупных деталей за счет расширительных карманов и переливных порогов.

Центрифуги для сушки латунированных метизов снабжают системой подогрева воздуха и механизмом плавного набора оборотов для защиты покрытия от ударов. Барабан устройства изготавливают из нержавеющей стали с перфорацией, размер которой подбирают под габариты самых мелких болтов или гаек.

Когда корзина вращается со скоростью 600-800 оборотов в минуту, центробежная сила удаляет остатки влаги из резьбовых соединений и глухих отверстий. Поток горячего воздуха ускоряет испарение воды и предотвращает появление пятен от высохших солей промывочного раствора. Такая обработка обязательна, потому что латунь быстро окисляется во влажном состоянии.

Оборудование оснащают инерционным тормозом и блокировкой крышки для предотвращения открытия устройства до полной остановки ротора. Массивное основание на виброопорах гасит колебания при возможной разбалансировке груза внутри барабана. Таймер позволяет задавать точное время цикла, когда автоматика отключает нагрев и вращение по завершении программы. Внутренние поверхности камеры полируют для облегчения санитарной обработки узлов.

Для получения латунного покрытия методом термодиффузии применяют конвейерные печи с защитной атмосферой азота или водорода. Технология основана на поочередном нанесении слоев меди и цинка с последующим нагревом заготовки до температуры +400-500℃. Внутри печи происходит взаимное проникновение атомов металлов, которое превращает раздельные покрытия в однородный сплав с высокой адгезией.

Оборудование снабжают керамическими нагревателями и системой точного контроля термического профиля по всей длине туннеля. Равномерность прогрева исключает появление деформаций в тонкостенных деталях и обеспечивает стабильность механических свойств основы. Методика позволяет получать очень толстые защитные слои, которые невозможно нарастить обычным гальваническим способом.

Зону охлаждения печи комплектуют водяными рубашками, которые плавно снижают температуру изделий для фиксации структуры сплава. Шлюзовые камеры на входе и выходе предотвращают попадание кислорода в рабочий объем и защищают металл от появления окалины. Для выдавливания продуктов распада технологических смазок газовая система поддерживает небольшое избыточное давление внутри реторты.

Автоматические дозаторы блескообразующих добавок обеспечивают получение зеркальной поверхности латуни без постоянного химического анализа ванны. В состав устройства входят микропроцессорный блок и насосы с шаговыми двигателями, которые подают реагенты каплями с точностью до 0.5 мл. Система рассчитывает расход компонентов на основе количества пропущенных через электролит ампер-часов тока.

Когда оборудование фиксирует прохождение определенного заряда, насос мгновенно впрыскивает нужную порцию блескообразователя в зону интенсивного перемешивания. Такая точность исключает передозировку химии, которая часто приводит к хрупкости покрытия и ухудшению его сцепления с основой. Использование дозаторов снижает эксплуатационные расходы на 15-20%.

Корпус дозирующей станции защищают от агрессивных брызг и устанавливают на удалении от гальванической ванны для безопасности электроники. Прозрачные трубки из тефлона позволяют визуально проверять наличие жидкости в магистрали и отсутствие воздушных пробок. Датчик минимального уровня предупреждает персонал о необходимости пополнения запаса блескообразователя звуковым сигналом.

Титановые корзины для использования латунной стружки или мелких фрагментов лома позволяют существенно снизить себестоимость анодного материала. Конструкция - жесткий каркас с мелкой сеткой, который обеспечивает надежный электрический контакт со всеми частицами загрузки. Применение такой оснастки исключает образование отходов в виде нерастворенных остатков массивных литых анодов.

Корзины снабжают плотными мешками из кислотостойкой ткани, которые задерживают мелкий шлам и продукты окисления внутри объема. Постоянное уплотнение засыпки под собственным весом гарантирует стабильную площадь поверхности растворения в течение всего цикла работы. Использование титана обеспечивает долговечность оборудования, так как он покрывается защитной диэлектрической пленкой.

Подвесные крюки корзин изготавливают из меди с никелевым покрытием для минимизации потерь напряжения на стыке с анодной штангой. Форма корзин обычно имеет плоский вид для создания равномерного электрического поля напротив обрабатываемых изделий. Регулярная чистка сетки от солевых отложений восстанавливает прохождение тока и предотвращает перегрев контактов.

Промышленные чиллеры для охлаждения ванн латунирования предотвращают термическое разложение цианистых соединений и сохраняют блеск покрытия. В процессе гальваники выделяется значительное количество тепла, которое может разогреть электролит выше критических +40℃ без принудительного отвода энергии.

Холодильная установка поддерживает температуру с точностью до 0.5℃, что крайне важно для сохранения стабильного соотношения меди и цинка в осадке. Система включает в себя мощный компрессор, конденсатор воздушного охлаждения и погружной теплообменник из нержавеющей стали или титана. Когда автоматика фиксирует рост температуры, циркуляционный насос начинает прокачку хладагента через контур охлаждения. Чиллеры позволяют работать на высоких плотностях тока без риска перегрева раствора.

Замкнутый гидравлический контур исключает контакт охлаждающей воды с агрессивной химией и предотвращает случайное загрязнение ванны. Внешний блок холодильника устанавливают за пределами гальванического цеха, чтобы отводить горячий воздух в атмосферу и снижать шум. Цифровой контроллер отображает текущие параметры работы системы и сигнализирует о возможных неисправностях или утечках хладагента.

Автоматические анализаторы электролита проводят титрование или фотометрическое измерение концентрации меди и цинка в режиме реального времени. Оборудование забирает пробу раствора из ванны через систему капилляров и направляет в реакционную камеру. Компьютер сопоставляет данные с параметрами технологической карты и выдает рекомендации по корректировке состава.

Такой подход заменяет длительные лабораторные исследования и позволяет мгновенно реагировать на любые отклонения в работе гальванической линии. Точность анализа составляет 0.1 г/л, что обеспечивает повторяемость свойств латунного покрытия на ответственных деталях. Онлайн-мониторинг исключает риск брака из-за нарушения баланса компонентов.

Система промывает все измерительные каналы дистиллированной водой после каждого замера для предотвращения кристаллизации солей и засорения датчиков. Реагенты для анализа хранят в герметичных емкостях внутри корпуса прибора, что защищает их от влияния цеховой атмосферы. Результаты измерений передаются по локальной сети на пульт оператора и для последующего аудита качества сохраняются в базе данных.

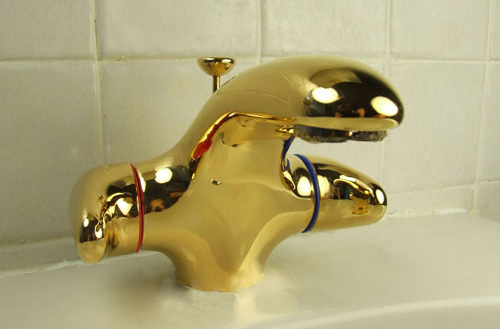

Подвесочные приспособления проектируют с учетом формы кранов и смесителей для исключения непрокрасов во внутренних полостях. Каркас рамы изготавливают из меди для передачи больших токов без нагрева и покрывают слоем химически стойкого ПВХ-пластизоля. Контактные крючки делают из пружинной нержавеющей стали или титана, которые обеспечивают плотный прижим к деталям и не загрязняют ванну.

Расположение изделий на подвеске рассчитывают так, чтобы пузырьки газа свободно выходили из всех углублений и не блокировали доступ электролита. Правильная ориентация деталей в пространстве предотвращает скопление раствора в углублениях и снижает потери химии при выгрузке. Использование специализированной оснастки повышает выход годной продукции до 99%.

Зажимные элементы снабжают защитными экранами для предотвращения избыточного наращивания латуни на острых кромках и резьбовых участках. Такая конструкция обеспечивает соблюдение допусков на размеры и исключает необходимость последующей механической калибровки деталей. Подвески имеют стандартные крепления для быстрой установки на штанги автоматических операторов гальванической линии.

Для полной нейтрализации щелочных аэрозолей и паров кислот системы вентиляции оснащают двухступенчатыми скрубберами. Вытяжные зонты располагают максимально близко к поверхности ванн, чтобы захватывать примеси в момент их образования.

Воздуховоды изготавливают из полипропилена, который не подвержен коррозии при контакте с влажными газами и конденсатом. Внутри очистной установки поток воздуха проходит через слой орошаемого наполнителя, где происходит химическая нейтрализация токсичных компонентов. Мощность вентиляторов регулируют частотными преобразователями в зависимости от текущей загрузки линии и интенсивности газовыделения.

Каплеуловители инерционного типа задерживают брызги электролита и возвращают их в технологический цикл, что снижает расход реагентов. Датчики давления в системе вентиляции сигнализируют о необходимости очистки фильтров или проверке состояния ременных передач двигателей. Чтобы исключить утечки загрязненного воздуха, все стыки вентиляционных каналов изолируют химически стойким герметиком.

Погружные нагреватели для щелочных ванн латунирования помещают в чехлы из нержавеющей стали марки AISI 316L или титана. Электрические ТЭНы имеют низкую удельную мощность, что предотвращает пригорание электролита и образование твердого налета. Нагревательные блоки располагают вдоль длинных стенок емкости за защитными диэлектрическими экранами, чтобы исключить контакт с деталями или подвесками.

Система управления поддерживает температуру раствора в диапазоне +50-60℃ с помощью твердотельных реле, которые обеспечивают надежную коммутацию. Использование нескольких независимых нагревателей позволяет продолжать работу даже при выходе из строя одного из элементов.

Для предотвращения аварий нагреватели снабжают датчиками температуры корпуса и защитой от сухого хода при падении уровня жидкости. Клеммные коробки имеют степень защиты IP67 и герметичные вводы для кабелей, что полностью исключает короткие замыкания при попадании брызг. Для улучшения теплопередачи и фиксации нагревательной спирали внутреннее пространство чехлов заполняют кварцевым песком. Длину активной части ТЭНа выбирают так, чтобы она всегда находилась ниже минимально допустимого уровня электролита.
