Латунирование металла

Слой латуни обеспечивает максимально прочную химическую связь между стальной проволокой и каучуком в процессе горячей вулканизации. Медь из состава покрытия активно взаимодействует с серой, которую содержит резиновая смесь. В результате на границе раздела материалов возникает тонкий слой сульфидов меди, который работает как молекулярный клей.

Без такой прослойки стальной корд внутри автомобильной шины быстро потеряет сцепление с основой при сильном нагреве или деформации. Латунирование превращает резину и металл в единое монолитное изделие, которое выдерживает колоссальные нагрузки на высокой скорости.

Толщина технического слоя для подобных нужд обычно составляет от 0.15 до 0.25 мкм, что гарантирует сохранение гибкости проволоки. Контроль состава сплава имеет решающее значение, так как избыток цинка замедляет реакцию с серой и ослабляет конструкцию. Когда содержание меди падает ниже 65%, адгезия падает, что может привести к разрушению покрышки. Строгое соблюдение пропорций металлов обеспечивает стабильную работу шин в течение многих лет.

Чтобы придать поверхности старинный вид, латунированные изделия подвергают химическому окрашиванию в растворах серной печени или солей меди. В ходе управляемой реакции на металле возникает плотный слой окислов разного цвета: от светло-коричневого до почти черного.

Продолжительность выдержки в ванне определяет глубину и насыщенность будущего оттенка. Когда деталь приобретает нужный тон, ее промывают в проточной воде и высушивают при температуре +60℃. Искусственное состаривание подчеркивает фактуру изделия и придает ему благородный винтажный вид без долгого ожидания естественной патины.

После создания темного фона поверхность проходят мягкими абразивными кругами для удаления части налета на выступающих элементах рельефа. В результате на кромках проступает яркий золотистый металл, а в углублениях остается темная патина, что создает объемный контраст. Этот метод активно используют при производстве мебельной фурнитуры, дверных ручек и элементов осветительных приборов.

Цинковая составляющая в сплаве отвечает за изменение оттенка от насыщенно-красного до светло-лимонного или белого. Когда доля цинка составляет менее 15%, латунь называют томпаком, она имеет характерный медный отлив. При увеличении концентрации цинка до 30-35% поверхность приобретает яркий золотистый цвет, который наиболее популярен в декоративных целях. Если содержание этого металла превышает 45%, покрытие становится бледным и приобретает серебристый или белый тон.

Технологи регулируют химический состав электролита, чтобы добиться точного совпадения цвета во всей партии продукции. Стабильность оттенка зависит от плотности тока и температуры в гальванической ванне в процессе осаждения ионов. При повышении напряжения в структуре слоя может начать преобладать цинк, что приведет к нежелательному посветлению поверхности.

Если состав ванны отклоняется от нормы, на деталях могут возникнуть пятна или разводы разных цветов. Постоянный контроль параметров раствора в лаборатории позволяет поддерживать идеальный баланс компонентов.

Алюминий требует специальной многоэтапной подготовки, так как мгновенно покрывается прочной оксидной пленкой на воздухе. Сначала детали обрабатывают в растворах щелочи для удаления жира и естественных загрязнений. Затем следует процесс цинкатной активации, когда оксид алюминия замещают тончайшим слоем цинка.

Только после этого на заготовку наносят предварительный слой меди, который служит надежным фундаментом для будущей латуни. Если попытаться осадить латунь прямо на чистый алюминий, покрытие начнет шелушиться и отслаиваться уже во время сушки из-за плохой адгезии.

Многослойная технология позволяет совместить легкость алюминиевого корпуса с красивым внешним видом латуни. Этот метод востребован в производстве корпусов для портативной электроники, декоративных панелей и элементов интерьера самолетов. Слой латуни толщиной 10-15 мкм надежно защищает активный алюминий от атмосферной коррозии. После гальваники изделия часто полируют до зеркального блеска или покрывают матовым лаком. Правильно обработанная алюминиевая деталь выглядит как массивное литое изделие из меди.

Аноды из латуни служат основным источником ионов меди и цинка, которые под воздействием тока перемещаются к обрабатываемой детали. В процессе работы пластины постепенно растворяются в электролите, поддерживая необходимую концентрацию металлов в растворе.

Важно использовать аноды с таким же процентным содержанием меди, какое требуется получить в финишном покрытии. Если состав электродов будет неоднородным, химический баланс в ванне быстро нарушится, что приведет к браку продукции. Пластины крепят на титановые крюки для обеспечения надежного контакта и защиты от разрушения в зоне над жидкостью.

Площадь анодов должна в два раза превышать площадь поверхности загружаемых деталей для равномерного распределения силовых линий. Когда аноды располагают слишком близко к заготовкам, на острых углах могут возникнуть наплывы и шероховатости. Периодическая очистка электродов от шлама предотвращает загрязнение раствора посторонними включениями. Качественные материалы для анодов гарантируют получение плотного и блестящего слоя без внутренних дефектов.

Латунь активно вступает в реакцию с кислородом и влагой воздуха, что приводит к появлению темных пятен и потере блеска. Прозрачный лак создает на поверхности герметичный барьер, который полностью блокирует доступ агрессивной среды к металлу.

Защитная пленка предотвращает возникновение «зелени» и сохраняет яркий золотистый цвет изделия на долгие годы. Если оставить деталь без лакировки, она потускнеет уже через несколько недель эксплуатации в обычном помещении. Лаковое покрытие также защищает мягкий слой латуни от механического истирания и мелких царапин при контакте с руками.

Для нанесения используют современные полиуретановые или акриловые составы, которые имеют высокую прозрачность и не желтеют со временем. Метод окунания обеспечивает равномерное заполнение всех углублений в деталях со сложной геометрией. Сушка проходит в специальных камерах при температуре около +80℃ для ускорения полимеризации слоя. После застывания лак становится практически невидимым и не меняет фактуру металла. Такая отделка стандартна для фурнитуры премиального класса и для художественных объектов.

Медь и цинк имеют разные электрохимические потенциалы, поэтому в гальванической ванне они ведут себя неодинаково. Медь стремится осесть на деталь быстрее цинка, что может привести к изменению цвета слоя в сторону красных тонов.

Чтобы ионы разных металлов выпадали в осадок одновременно, в раствор вводят комплексные добавки на основе цианидов или пирофосфатов. Эти вещества связывают атомы металлов в прочные молекулярные структуры и выравнивают скорости их движения к катоду. Малейшее отклонение в концентрации любого компонента моментально отражается на качестве и составе наносимого сплава.

Постоянный мониторинг уровня pH и температуры раствора также входит в обязательный регламент обслуживания линии. При перегреве электролита цинк начинает растворяться активнее, что делает покрытие более светлым и хрупким. В процессе работы в ванне накапливаются продукты распада органических добавок, которые требуют регулярной фильтрации через активированный уголь. Если не соблюдать чистоту химии, поверхность латуни станет матовой и приобретет неприятную шероховатость.

Белое латунирование — процесс нанесения сплава с высоким содержанием цинка или никеля, который внешне напоминает серебро или хром. В составе такого покрытия доля меди обычно составляет менее 50%, что лишает металл желтого оттенка. Слой обладает высокой твердостью и отличной коррозионной стойкостью по сравнению с классической желтой латунью.

Подобный вид отделки часто выбирают для защиты медицинских инструментов, лабораторного оборудования и элементов точной механики. Поверхность долго сохраняет светлый тон и не требует частого обновления защитных масел.

Сплав белого цвета имеет низкий коэффициент трения, что улучшает работу подвижных узлов в приборах. В декоративных целях этот метод применяют для создания изделий под антикварное серебро с последующим чернением. Технология позволяет получать плотные и беспористые слои даже при минимальной толщине. В электротехнике белую латунь используют для покрытия контактов, так как она не склонна к образованию диэлектрических пленок при нагреве.

Добавление водного аммиака в электролит позволяет управлять процессом растворения анодов и выравнивает скорость осаждения меди и цинка. Аммиак выступает в роли эффективного регулятора, который препятствует пассивации латунных пластин в цианистых средах. Когда поверхность анодов остается чистой, ток проходит через раствор без лишнего сопротивления, что гарантирует стабильный рост слоя.

Аммиачные добавки также способствуют получению более светлых и блестящих осадков без использования дорогих блескообразователей. Вещество помогает растворять мелкие примеси металлов, которые могут попадать в ванну извне.

Концентрация аммиака в растворе постоянно меняется из-за его высокой испаряемости при нагреве. Поэтому персонал регулярно добавляет реагент в ванну, ориентируясь на результаты химического анализа. Избыток аммиака может вызвать потемнение покрытия или привести к появлению пор в структуре латуни. При недостатке этого компонента на деталях возникают серые полосы и шероховатые участки.

Снятие поврежденного или изношенного латунного покрытия проводят электрохимическим способом в специальных ваннах. Изделие подключают к положительному полюсу источника тока в растворе на основе серной кислоты или солей аммония.

Под действием электричества сплав быстро растворяется и переходит в жидкость, оставляя основной металл заготовки нетронутым. Такой метод позволяет очищать детали со сложным рельефом без применения грубой механической силы. Процесс занимает от 5 до 20 минут — в зависимости от толщины старого слоя и плотности подачи энергии.

После полного удаления латуни поверхность стали или алюминия подвергают промывке и нейтрализации остатков химии. Если на металле остались следы глубокой коррозии, проводят легкую механическую шлифовку для выравнивания фактуры. Очищенную основу можно сразу отправлять на повторный цикл гальваники для восстановления защитных свойств. Химические методы удаления исключают риск изменения размеров точных деталей, что важно для ремонта приборов.

Величина тока напрямую определяет соотношение меди и цинка в наносимом слое, что позволяет технологам управлять свойствами покрытия. При низких значениях тока на металл активнее осаждается медь, поэтому цвет латуни смещается в сторону красного или розового оттенка. С увеличением плотности тока скорость выпадения ионов цинка возрастает, и поверхность становится более светлой и желтой.

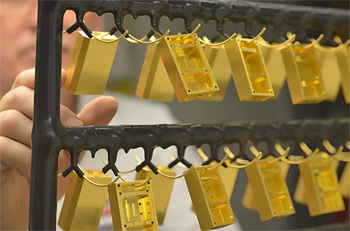

Специалист настраивает параметры выпрямителя так, чтобы попасть в узкий диапазон характеристик, который указал заказчик. Ошибки в настройках тока приводят к получению неоднородного по составу сплава внутри одной подвески.

Стабильность подачи энергии обеспечивают современные блоки питания с автоматической регулировкой по площади изделий. Если плотность тока превысит критический предел, на деталях возникнет эффект «подгара» — образование темного рыхлого осадка с плохой адгезией. Наоборот, слишком слабый ток затягивает время процесса и делает покрытие матовым и неоднородным. Правильный расчет ампеража требует точного знания площади всех заготовок, погруженных в гальванический реактор.

Латунное покрытие обладает хорошими антифрикционными свойствами и часто используется для снижения износа в парах скольжения. Мягкая структура сплава позволяет деталям быстрее притираться друг к другу без образования задиров и глубоких царапин.

В процессе работы латунь выступает в роли твердой смазки, которая заполняет микроскопические неровности основы и выравнивает пятно контакта. Это свойство находит применение в изготовлении втулок, направляющих и элементов запорной арматуры. Срок службы узлов трения после латунирования возрастает на 40-50% по сравнению с необработанной сталью.

Для технических целей толщину защитного слоя увеличивают до 20-30 мкм — для создания запаса материала на износ. Наличие цинка в составе сплава повышает твердость поверхности по сравнению с чистой медью, что улучшает сопротивляемость истиранию. Латунь хорошо удерживает жидкие смазочные масла за счет своей мелкопористой структуры после гальванического осаждения. Покрытие не склонно к схватыванию с другими металлами под нагрузкой, что исключает заклинивание механизмов.
