Оборудование для шоопирования цинком

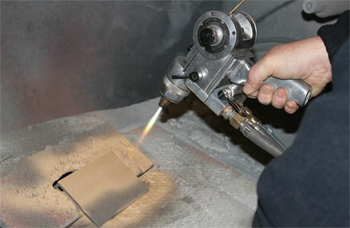

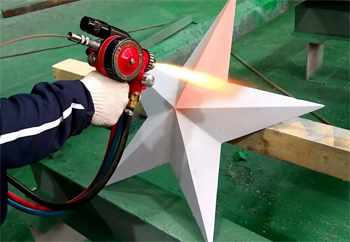

Газопламенные установки используют тепловую энергию горения смеси пропана или ацетилена с кислородом для расплавления цинкового материала. В таких аппаратах порошок или проволока проходят через центр факела, где металл переходит в жидкую фазу и подхватывается струей сжатого воздуха. Оборудование обеспечивает мягкий нагрев и идеально подходит для обработки тонкостенных деталей, так как риск термической деформации здесь минимален.

Электродуговые системы работают по иному принципу, когда между двумя цинковыми проволоками зажигают мощную электрическую дугу. Температура в зоне контакта достигает +4000℃, что позволяет достичь высокой производительности напыления до 30-40 кг металла в час. Дуговые аппараты выбирают для защиты крупных мостовых ферм и резервуаров из-за их высокой энергетической эффективности и скорости покрытия больших площадей.

Конструкция газовых пистолетов включает инжекторные блоки и систему регулировочных вентилей для точной настройки состава горючей смеси. Электродуговые горелки снабжают механизмом встречной подачи проволок и изолированными токоподводами, которые выдерживают токи до 300-500 А. Газопламенное напыление дает более гладкую поверхность, потому что размер капель расплава получается мелким и однородным. Дуговой метод обеспечивает более высокую прочность сцепления цинка с основой за счет глубокого прогрева частиц в плазме разряда.

Механизм подачи обеспечивает непрерывное и равномерное поступление цинковой нити в зону плавления со скоростью до 10-15 м/мин. Устройство состоит из электрического или пневматического двигателя, многоступенчатого редуктора и набора ведущих роликов с насечкой. Ролики плотно зажимают проволоку и проталкивают ее через гибкий канал непосредственно к соплу распылителя.

Точность регулировки скорости вращения вала определяет стабильность толщины покрытия, так как малейшие рывки вызывают пульсацию факела. Блок управления позволяет плавно менять темп подачи в зависимости от диаметра проволоки, который обычно составляет от 1.5 до 3.2 мм. Для работы с мягким цинком применяют ролики с U-образным профилем, которые не деформируют металл и исключают его заклинивание в магистрали.

Протяжные узлы монтируют в отдельном переносном кейсе или встраивают в корпус стационарной установки. Система снабжается датчиками обрыва и окончания материала, которые мгновенно останавливают процесс и отключают подачу воздуха. Для исключения перекручивания проволоки на входе устанавливают правильные устройства и направляющие втулки из износостойкой керамики. Качественная механика привода гарантирует бесперебойную работу при длине подающего шланга до 5-10 метров.

Установки подготовки воздуха удаляют из пневматической магистрали влагу, капли масла и механические примеси перед подачей в пистолет. Присутствие паров воды в струе вызывает мгновенное окисление расплавленных частиц цинка, что резко снижает адгезию и защитные свойства покрытия. Масляные загрязнения из компрессора создают на поверхности металла антиадгезионную пленку, которая приводит к отслоению цинка при механических ударах.

Система включает циклонный сепаратор, коалесцирующие фильтры и адсорбционный осушитель с точкой росы до -40℃. Чистый воздух необходим не только для распыления металла, но и для охлаждения сопла пистолета во время интенсивной работы. Оборудование монтируют на входе в пост шоопирования для гарантии стабильного качества энергоносителя.

Корпуса фильтров снабжают автоматическими конденсатоотводчиками, которые сбрасывают собранную жидкость без вмешательства персонала. Датчики давления контролируют перепад на фильтрующих элементах и сигнализируют о необходимости их замены. Встроенный редуктор поддерживает стабильное рабочее давление в диапазоне 4-6 бар, что исключает колебания скорости полета частиц.

Рабочие сопла пистолетов для шоопирования производят из сверхтвердых сплавов или технической керамики, которые выдерживают эрозионное воздействие скоростного потока. В процессе работы через канал проходит смесь воздуха и расплавленного металла, которая постепенно стачивает внутренние стенки обычных стальных наконечников. Даже небольшое увеличение диаметра отверстия приводит к падению давления и нарушению геометрии факела напыления.

Твердосплавные вставки из карбида вольфрама сохраняют расчетные размеры в течение сотен часов непрерывной эксплуатации под нагрузкой. Точный подбор формы сопла позволяет менять ширину пятна обработки от узкой полосы до широкого пятна для плоских поверхностей. Качественные расходные материалы обеспечивают экономию цинка за счет снижения потерь на боковое разбрызгивание.

Наружные части насадок снабжают ребрами охлаждения или водяными рубашками для отвода избыточного тепла от факела пламени. Система крепления позволяет быстро заменять изношенный узел непосредственно на рабочем месте без использования сложного инструмента. Внутреннюю поверхность канала полируют до зеркального блеска, чтобы предотвратить налипание застывших капель металла.

Газовые пульты (ротаметры) контролируют подачу кислорода и горючего газа в пистолет для поддержания стабильной температуры факела. Оборудование включает прецизионные игольчатые клапаны и манометры, которые позволяют настраивать давление газов с точностью до 0.1 бара.

Правильное соотношение компонентов определяет окислительную или восстановительную способность пламени, что напрямую влияет на состав цинкового покрытия. Если в смеси присутствует избыток кислорода, частицы металла покроются темной пленкой оксидов и потеряют способность к прочному сцеплению. Современные цифровые контроллеры отслеживают массовый расход каждого газа и автоматически корректируют параметры при изменении температуры в цеху. Это обеспечивает идеальную повторяемость результатов.

Все газовые магистрали снабжают обратными клапанами и пламегасителями для предотвращения обратного удара при случайном засорении сопла. Трубопроводы изготавливают из специальных полимеров или меди с обезжиренной внутренней поверхностью для безопасности работы с кислородом. Программное управление позволяет сохранять настройки для разных типов работ, чтобы оператор мгновенно переключал режимы между цинкованием и напылением алюминия.

Блоки дистанционного управления позволяют оператору менять параметры напыления непосредственно на месте проведения работ без возврата к основному шкафу. Устройство представляет собой компактный пульт, который соединяют с базовой установкой через кабель или беспроводной интерфейс. С его помощью регулируют скорость подачи цинковой проволоки, давление воздуха и мощность электрической дуги в режиме реального времени.

Это особенно удобно при обработке крупногабаритных объектов, когда основное оборудование находится на значительном удалении от зоны распыления. Возможность оперативной подстройки режимов помогает учитывать изменение геометрии заготовки и сохранять однородность защитного слоя. Использование мобильных пультов повышает производительность труда и снижает утомляемость персонала.

Корпус пульта изготавливают из ударопрочного пластика с высокой степенью защиты от пыли и влаги по стандарту IP65. Кнопки снабжают тактильной отдачей для удобства работы в плотных защитных перчатках. ЖК-дисплей отображает текущие значения всех критических параметров и сигнализирует о возникновении неисправностей в системе подачи. Наличие функции экстренной остановки на выносном модуле гарантирует мгновенное прекращение подачи газов и тока при аварии.

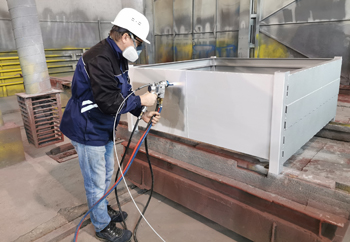

Стационарные посты шоопирования оборудуют кабинами со встроенными системами аспирации и очистки воздуха от металлической пыли. В процессе напыления часть цинка не оседает на детали, а превращается в мелкий аэрозоль, который нужно эффективно удалять из рабочей зоны. Мощные вентиляторы затягивают загрязненный поток через решетчатый пол или боковые диффузоры и направляют его в циклонный сепаратор.

Внутри циклона тяжелые частицы металла отделяются от воздуха и ссыпаются в накопительный бункер для последующей переработки. Финишная очистка проходит в рукавных фильтрах, которые задерживают частицы размером до 1-2 мкм перед выбросом воздуха в атмосферу.

Стенки камер изготавливают из оцинкованной стали с гладким полимерным покрытием для облегчения периодической уборки. Внутреннее освещение выполняют в защищенном исполнении, чтобы исключить повреждение ламп рикошетом цинковых капель. Система управления вентиляцией снабжается частотным преобразователем для автоматической регулировки мощности в зависимости от интенсивности работ. Регулярная очистка фильтровальных элементов восстанавливает расчетную тягу и предотвращает накопление взрывоопасной пыли.

Промышленные роботы обеспечивают перемещение распылительного пистолета по сложным траекториям с постоянной скоростью и фиксированным расстоянием до поверхности. Когда специалист работает вручную, он неизбежно допускает колебания дистанции, что приводит к неравномерности толщины и плотности цинка. Манипулятор с шестью степенями свободы легко обрабатывает внутренние полости и крутые изгибы деталей за один проход.

Программный комплекс синхронизирует движение руки с подачей газов и проволоки в режиме реального времени через общую шину связи. Автоматизация процесса полностью исключает человеческий фактор и позволяет достичь идеальной повторяемости результатов на серийной продукции.

Грузоподъемность робота выбирают с учетом массы пистолета, тяжелых силовых кабелей и шлангов подачи воздуха. Все сочленения манипулятора защищают плотными чехлами из абразивостойкой ткани для предотвращения попадания мелкой металлической пыли в шарниры. Система безопасности включает лазерные сканеры, которые блокируют движение при обнаружении препятствий в зоне действия установки. Контроллер позволяет быстро переключаться между программами обработки разных типов изделий с помощью сенсорной панели.

Электродуговые установки при работе создают внушительный акустический шум - до 110-120 дБ. Он возникает из-за горения мощной дуги и скоростного потока воздуха. Такая нагрузка превышает допустимые нормы, поэтому оборудование снабжают специальными шумозащитными кожухами и кабинами.

Стенки укрытия изготавливают из многослойных панелей с заполнением из негорючей минеральной ваты или акустического поролона. Внешний металлический каркас обеспечивает жесткость конструкции и защиту от случайных механических повреждений. Внутренние поверхности покрывают перфорированными листами, которые эффективно гасят звуковую энергию и предотвращают возникновение резонанса.

Входные и выходные каналы системы вентиляции снабжают лабиринтными глушителями, которые пропускают воздух, но задерживают звуковые волны. Смотровые окна выполняют из многослойного закаленного стекла с воздушной прослойкой. Двери кабины имеют мощные притворы с резиновыми уплотнителями и системы автоматической блокировки при открытии. Применение изоляционных материалов также снижает вибрацию, которая передается на фундамент здания.

Источники постоянного тока для дугового шоопирования преобразуют сетевое напряжение в ток низкого вольтажа до 40 В при огромной силе до 500-1000 А. Силовые блоки на основе современных инверторных модулей обеспечивают высокую стабильность дуги независимо от колебаний напряжения в заводской сети.

Контроллер поддерживает режим стабилизации тока, что гарантирует равномерную скорость плавления обеих цинковых проволок в факеле. Регулировка параметров позволяет настраивать мощность разряда под разные диаметры материалов и требуемую производительность процесса. Оборудование имеет высокий КПД - до 90% - и снабжается эффективной системой принудительного охлаждения силовых транзисторов.

Корпус выпрямителя выполняют в защищенном исполнении для работы в условиях высокой запыленности и влажности. Встроенные фильтры подавляют помехи и обеспечивают чистоту выходного сигнала для исключения пульсаций плазмы. Система снабжается защитой от короткого замыкания, перегрева и обрыва фазы, что предотвращает выход дорогостоящих компонентов из строя. На передней панели устанавливают яркие индикаторы тока и напряжения, чтобы оператор мог отслеживать процесс.

Держатели кассет или размоточные устройства обеспечивают плавную подачу цинковой проволоки без образования петель и заломов нити. Оборудование состоит из вращающегося основания с тормозным механизмом, который предотвращает инерционное разматывание бухты при остановке пистолета. Кассеты проектируют под стандартный вес материалов - от 15 до 50 кг, что позволяет работать длительное время без частых перезагрузок.

Тормозное усилие регулируют с помощью пружинных блоков в зависимости от жесткости проволоки и скорости ее потребления. Правильное натяжение исключает соскальзывание витков и гарантирует стабильный захват материала роликами подающего механизма.

Размоточные узлы снабжают направляющими втулками из полиамида для снижения трения и предотвращения повреждения поверхности проволоки. Конструкция опор позволяет быстро производить замену пустых катушек на полные без использования подъемных механизмов. Для работы с дуговыми аппаратами применяют сдвоенные держатели, которые располагают симметрично относительно оси подачи.
