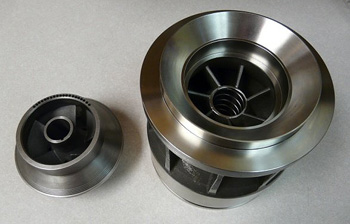

Оборудование для борирования

Реторты или контейнеры изготавливают из жаропрочных сплавов с высоким содержанием хрома и никеля, потому что они работают при температурах до +1200℃. Выбор материала определяет срок службы оснастки, так как агрессивная среда и борхлориды вызывают быструю коррозию металла.

Чаще всего применяют сталь марки 20Х23Н18 или сплавы на основе инконеля, которые сохраняют форму при длительном нагреве. Стенки емкости делают толщиной 10-15 мм, чтобы предотвратить деформацию под весом садки или давления паст. Сварные швы проходят строгий контроль, потому что любая микротрещина приведет к разгерметизации и браку всей партии изделий.

Внутреннюю поверхность реторты часто подвергают предварительному алитированию, которое создает надежный барьер против проникновения бора в структуру стенок. Если не использовать такую защиту, оснастка быстро становится хрупкой и разрушается при случайных механических ударах. Крышку контейнера снабжают песочным или графитовым затвором, который обеспечивает герметичность и свободный выход лишних газов.

Газовая система включает прецизионные регуляторы массового расхода, которые контролируют подачу смесей с точностью до 0.1%. Контроллер управляет электромагнитными клапанами и смешивает компоненты в строгой пропорции, потому что малейшее отклонение меняет фазовый состав слоя. Основной поток газа проходит через испаритель, где происходит преобразование жидких реагентов в паровую фазу при стабильной температуре.

Трубопроводы снабжают обогревом, чтобы исключить конденсацию паров боразина на холодных стенках магистрали. Датчики давления передают информацию в реальном времени, когда система переключает режимы между очисткой и активным насыщением.

Автоматика постоянно отслеживает расход водорода и аргона, которые выступают в роли газов-носителей для активных химических соединений. Для безопасной работы устанавливают обратные клапаны и пламегасители, которые предотвращают попадание искр в систему подачи горючих газов. Скорость потока внутри реактора должна быть ламинарной, чтобы исключить образование завихрений и неравномерный рост боридной иглы.

Установки ионного борирования комплектуют мощными форвакуумными и диффузионными насосами, которые создают разрежение до 10-3 Па внутри рабочей камеры. Чистота вакуума определяет адгезию будущего слоя, потому что остатки кислорода или паров масла вызывают окисление поверхности.

Перед подачей напряжения камеру несколько раз откачивают и промывают аргоном, чтобы полностью удалить остаточные газы из застойных зон. Контроль глубины вакуума осуществляют широкодиапазонные датчики, которые передают сигнал на пульт управления для запуска следующей стадии. Для герметизации люков используют уплотнения из витона, которые выдерживают нагрев без потери эластичности.

Систему напуска газов интегрируют с вакуумным контроллером, который поддерживает стабильное давление в процессе тлеющего разряда. Когда в камеру подают борсодержащую смесь, насосы продолжат работу в режиме частичной откачки для постоянного обновления состава среды. Для защиты узлов насоса от агрессивных продуктов реакции на выходе устанавливают специальные азотные ловушки.

Индукционный нагрев обеспечивает экстремально высокую скорость разогрева поверхности металла до температуры диффузии бора. Генератор высокой частоты создает электромагнитное поле, которое наводит вихревые токи в поверхностном слое заготовки. Такой метод позволяет проводить локальное борирование только рабочих участков детали, когда сердцевина сохраняет свою исходную вязкость и прочность.

Индуктор проектируют точно по форме изделия, чтобы обеспечить равномерный зазор и стабильную плотность потока энергии. Применение индукции сокращает общее время процесса в 3-5 раз по сравнению с камерными печами сопротивления за счет быстрого достижения теплового равновесия.

Для контроля температуры в зоне нагрева используют высокоточные оптические пирометры, которые работают в инфракрасном диапазоне. Автоматика мгновенно корректирует мощность генератора при достижении заданного порога, потому что перегрев приводит к росту хрупких фаз боридов железа. Для равномерного перемещения заготовки относительно витков индуктора оборудование часто снабжают вращающимися столами или манипуляторами.

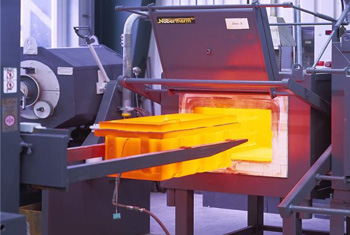

Внутреннюю футеровку печей для борирования выполняют из многослойных огнеупорных материалов с низкой теплопроводностью. Первый слой делают из легкого шамотного кирпича или муллитокремнеземистых плит, которые выдерживают прямой контакт с агрессивной атмосферой. Второй состоит из керамического волокна или базальтовой ваты, которые эффективно удерживают тепло внутри рабочей камеры.

Такой «пирог» снижает потери энергии и уменьшает нагрузку на нагревательные элементы при длительных циклах выдержки. Поверхность футеровки часто покрывают специальными защитными составами на основе диоксида циркония, которые препятствуют впитыванию паров бора в пористую структуру кирпича.

Все стыки и швы между блоками заделывают высокотемпературным герметиком, чтобы исключить образование мостиков холода и деформацию внешнего стального кожуха. Если печь работает с жидкими расплавами солей, нижнюю часть камеры облицовывают плотным корундом для защиты от случайных протечек состава. Толщину изоляции рассчитывают так, чтобы температура наружной поверхности оборудования при полной тепловой нагрузке не превышала +45℃.

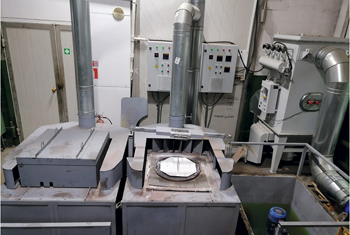

Тигли для расплавов бора изготавливают из специальных марок графита или нержавеющей стали с высоким содержанием никеля. Выбор падает на эти материалы, потому что расплавленная бура проявляет химическую активность ко многим конструкционным металлам.

Толщина дна тигля обычно составляет 20-30 мм, что помогает выдерживать давление тяжелого расплава и обеспечивает равномерный прогрев массы. Для защиты стального корпуса от окисления на внешнюю поверхность наносят алюминиевое напыление или жаростойкую эмаль. Внутри емкости предусматривают зоны для установки термопар, которые должны иметь защитные чехлы из карбида кремния или технической керамики.

Форма тигля обычно имеет цилиндрический вид с небольшим расширением кверху для компенсации расширения солей при плавлении. В верхней части монтируют специальные фланцы, которые обеспечивают надежную фиксацию емкости в печном блоке и удобный захват при замене. Если оборудование использует электролиз расплава, тигель часто служит катодом, а в центр погружают графитовый анод. Такая конструкция требует надежной электрической изоляции от корпуса печи и системы заземления.

Автоматические установки для нанесения борирующих паст гарантируют получение слоя строго заданной толщины на поверхности изделий любой сложности. В состав модуля входят дозирующие головки, которые работают под управлением многоосевого манипулятора или промышленного робота.

Пасту подают из резервуара под давлением, при этом система постоянно контролирует вязкость состава для обеспечения равномерного факела распыла. Если слой будет иметь разную толщину, диффузия бора пойдет неравномерно и на детали возникнут участки с разной твердостью. Применение автоматики позволяет обрабатывать до 200-300 мелких деталей в час при минимальном расходе реагентов.

После нанесения состава детали проходят через зону предварительной подсушки в конвекционном конвейерном шкафу. Там происходит удаление летучих растворителей при температуре +60-80℃, что предотвращает осыпание покрытия при последующей загрузке в печь. Модуль снабжают системой компьютерного зрения, которая проверяет отсутствие пропусков и дефектов на поверхности перед отправкой в термоблок.

Источники питания для ионного борирования генерируют импульсное напряжение до 1000 В с возможностью регулировки частоты и скважности импульсов. Высокое напряжение создает тлеющий разряд в разреженной газовой среде, который ионизирует атомы бора и разгоняет их по направлению к детали. Применение импульсного режима позволяет точно управлять тепловым балансом процесса и избегать дуговых разрядов на острых кромках заготовок.

Блок питания снабжают быстродействующей защитой, которая отключает ток за несколько микросекунд при возникновении признаков пробоя. Это предотвращает появление микрократеров на поверхности и сохраняет высокую чистоту финишной обработки изделий.

Силовые модули охлаждают с помощью замкнутого водяного контура, потому что они работают с большими токами при длительных технологических циклах. На передней панели устанавливают цифровые индикаторы, которые отображают текущие параметры напряжения, тока и мощности разряда. Современные инверторы поддерживают функцию стабилизации ионного потока независимо от изменений давления в вакуумной камере.

Скрубберы (газопромыватели) очищают отработанные газы от остатков токсичных соединений бора и хлора перед их выбросом в атмосферу. Отработанная смесь из печи попадает в камеру, где она проходит через плотный поток нейтрализующего раствора. В качестве реагента обычно используют слабые растворы щелочей, которые вступают в реакцию с кислотными остатками и образуют безвредные соли.

Для увеличения площади контакта внутри колонны устанавливают керамические кольца Рашига или специальные распылительные форсунки. Очистка газов обязательна для экологической безопасности, так как пары борхлорида представляют серьезную опасность для здоровья и оборудования.

На выходе из установки ставят каплеуловители, которые задерживают брызги реагента и возвращают их обратно в накопительный бак. Систему снабжают датчиками pH для контроля активности промывочного раствора и автоматического добавления свежих порций щелочи. Вытяжной вентилятор скруббера изготавливают из химически стойкого полипропилена, который не разрушается под воздействием агрессивной влажной среды.

Микротвердомеры используют для измерения твердости борированного слоя по методу Виккерса при малых нагрузках на алмазную пирамиду. Прибор снабжают прецизионным предметным столиком с микрометрическими винтами для точного позиционирования точки укола на поперечном шлифе.

Встроенная камера передает увеличенное изображение отпечатка на монитор компьютера, где специальная программа рассчитывает твердость в единицах HV. Этот контроль проводят для каждой партии, потому что только он подтверждает правильное формирование сверхтвердой фазы FeB или Fe2B. Значения твердости после борирования могут достигать 1800-2000 HV, что соответствует параметрам твердых сплавов.

Автоматизированные системы позволяют строить графики изменения твердости по глубине слоя от поверхности к сердцевине детали. Для этого индентор совершает серию уколов с заданным шагом в несколько микрон, что дает полную картину распределения бора. Полученные данные сохраняют в базе данных и привязывают к конкретному номеру плавки или циклу термообработки. Микротвердомер требует регулярной калибровки по эталонным мерам твердости.

Системы ускоренного охлаждения позволяют быстро снизить температуру деталей после завершения диффузионного насыщения в печи. Когда процесс борирования заканчивают, садку перемещают в специальную камеру или подают холодный инертный газ непосредственно в рабочий объем. Быстрый отвод тепла предотвращает нежелательный рост зерен в структуре металла и фиксирует достигнутые свойства поверхностного слоя.

В качестве охладителя используют азот или аргон, которые циркулируют через мощные теплообменники с водяным контуром. Такая процедура сокращает общее время нахождения заготовок в оборудовании и повышает его суточную производительность.

Управление скоростью охлаждения производят с помощью частотных преобразователей на вентиляторах, которые меняют интенсивность обдува. Если охлаждать детали слишком резко, в боридном слое могут возникнуть высокие растягивающие напряжения и микротрещины. Автоматика снижает температуру по заданному графику, который учитывает марку стали и геометрию изделий. В вакуумных печах охлаждение под давлением газа помогает избежать окисления и сохранить светлую поверхность металла.

Датчики газового анализатора постоянно контролируют парциальное давление и концентрацию активных компонентов внутри нагревательной камеры. Система забирает пробы газа через охлаждаемые зонды и пропускает их через инфракрасные или электрохимические сенсоры.

Полученные данные позволяют точно судить о ходе насыщения поверхности бором и вовремя корректировать подачу реагентов. Если уровень углерода или влаги в атмосфере превышает допустимый предел, качество диффузионного слоя может значительно снизиться. Контроллер автоматически меняет соотношение газов-носителей и активных добавок для восстановления оптимального баланса среды.

Программный комплекс отображает динамику изменения состава атмосферы в виде наглядных графиков на главном экране оператора. При обнаружении опасных концентраций кислорода система подает сигнал тревоги и переводит оборудование в режим аварийной продувки. Это исключает риск взрыва при работе с водородсодержащими смесями и предотвращает порчу дорогостоящих заготовок. Калибровку анализаторов проводят перед каждым запуском линии.

Печи для отжига используют после борирования для снятия внутренних напряжений и стабилизации структуры металла под твердым слоем. Это оборудование работает в режиме температур от +200℃ до +600℃ с очень высокой точностью поддержания заданного значения в пределах 2℃.

Равномерность прогрева обеспечивают мощные рециркуляционные вентиляторы, которые прогоняют воздух через блок нагревателей и равномерно распределяют его по садке. Отжиг обязателен для деталей сложной формы, так как он предотвращает их деформацию при последующей эксплуатации. Внутреннюю камеру изготавливают из коррозионностойкой стали, которая не выделяет окалину при длительном нагреве.

Таймер управления позволяет программировать длительные выдержки и медленное охлаждение вместе с печью для достижения максимального эффекта релаксации. Процесс проводят в среде защитного газа или в вакууме, чтобы исключить обезуглероживание и окисление борированной поверхности. Двери печи снабжают надежными затворами с пневматическим приводом, которые гарантируют полную герметичность рабочего пространства.
