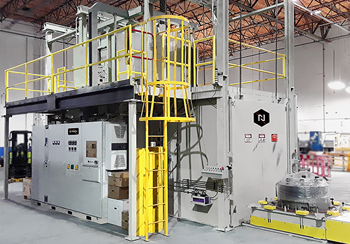

Оборудование для алитирования металла

Контейнеры для диффузионного насыщения алюминием производят из высоколегированных хромоникелевых сталей марок 20Х23Н18 или 10Х23Н18, потому что материал должен сохранять механическую прочность при температуре до +1100℃. Эти сплавы обладают высокой сопротивляемостью к окалинообразованию и химической агрессии хлоридных сред, которые постоянно присутствуют внутри рабочей зоны.

Толщина стенок емкости составляет от 8 до 12 мм для обеспечения жесткости конструкции и предотвращения ее деформации под весом загруженного порошка. Литые реторты имеют более долгий срок службы по сравнению со сварными аналогами, так как в них полностью отсутствуют зоны термического влияния в местах соединений. Поверхность металла проходит предварительную пассивацию.

Внутренний объем реактора проектируют с учетом расширения газов, чтобы избежать разрыва швов при быстром выходе на температурный режим. Полировка внутренних поверхностей снижает адгезию продуктов реакции и облегчает очистку контейнера после завершения технологического цикла. Между крышкой и корпусом предусматривают лабиринтные уплотнения, которые защищают рабочее пространство от проникновения атмосферного кислорода и выхода токсичных паров хлоридов.

Герметичность стыка между крышкой и корпусом реактора обеспечивают с помощью водяных или песочных затворов, которые выдерживают экстремальный нагрев без потери плотности соединения. Водяное охлаждение фланцев позволяет применять уплотнители из термостойкого силикона или вакуумной резины, потому что температура в зоне контакта не превышает +60℃. Это полностью блокирует подсос атмосферного воздуха, и оно предотвращает окисление алюминиевой пудры внутри рабочей камеры.

Жидкость постоянно циркулирует по замкнутому контуру, и она отводит избыточное тепло от резьбовых зажимов и датчиков давления. Если подача воды прекратится, автоматика мгновенно подаст сигнал тревоги и блокирует работу нагревателей для защиты полимерных прокладок от немедленного плавления.

В простых установках для порошкового алитирования используют песочные замки, где нож крышки погружают в глубокий желоб с мелкодисперсным огнеупорным наполнителем. Кварцевый песок сохраняет подвижность при любой температуре, и он эффективно гасит давление расширяющихся газов. Такая схема исключает заклинивание люка после остывания оборудования и значительно упрощает процесс загрузки и выгрузки деталей.

Для достижения температуры +1050℃ в камерах алитирования используют нагревательные элементы из фехрали или карбида кремния, которые обладают высокой удельной мощностью и долговечностью. Для обеспечения максимально эффективной передачи энергии через излучение спирали располагают в открытых пазах на боковых стенках и в своде печи.

Фехралевые сплавы марок Х23Ю5Т имеют в составе алюминий, что способствует образованию защитной пленки на поверхности проводника для предотвращения его быстрого разрушения. При использовании газообразных хлоридов нагреватели полностью изолируют от рабочего пространства стенками муфеля или специальными керамическими чехлами. Такая защита исключает коррозию металла ТЭНов и гарантирует их стабильную работу в течение многих тысяч часов.

Для мощных промышленных реакторов выбирают стержневые нагреватели, которые можно быстро заменить без полного охлаждения всей установки. Инженеры рассчитывают количество зон нагрева так, чтобы создать идеально равномерное тепловое поле вокруг герметичной емкости с деталями. Многоканальные системы управления плавно меняют напряжение на каждой группе элементов, что предотвращает локальные перегревы и поводку реторты.

Газовая рампа управляет подачей хлорида алюминия или инертных газов-носителей в реактор для точного регулирования состава атмосферы в зоне диффузии. Узел включает в себя электронные расходомеры, регуляторы давления и систему фильтров-осушителей для подготовки рабочей среды. Когда процесс алитирования начинается, автоматика подает строго дозированный поток реагентов. Это обеспечивает равномерное насыщение поверхности металла по всей площади изделия.

Газовая панель имеет модульную конструкцию, поэтому позволяет быстро менять тип газа в зависимости от требуемой глубины и твердости покрытия. Все трубопроводы изготавливают из нержавеющей стали с электрохимической полировкой внутренних каналов для предотвращения накопления продуктов коррозии.

Для работы с агрессивными хлоридами рампу снабжают системой подогрева магистралей, чтобы исключить конденсацию паров и засорение тонких проходов клапанов. Система управления постоянно сопоставляет расход газов с температурой внутри печи, корректируя подачу для поддержания стабильного химического потенциала среды. Если давление в линии падает, датчики мгновенно блокируют технологический цикл и включают аварийную продувку реактора чистым азотом.

Ванны для погружного алитирования - глубокие емкости из жаропрочного чугуна или технической керамики, которые заполняют расплавом чистого алюминия или солей. Нагрев до температуры +750℃ обеспечивают внешние ТЭНы или погружные графитовые электроды, которые передают тепловую энергию непосредственно жидкому металлу. Внутреннюю поверхность бака покрывают защитной футеровкой на основе оксида алюминия, которая предотвращает растворение корпуса в агрессивном расплаве.

Механические мешалки или системы ультразвукового воздействия постоянно перемешивают среду для выравнивания температуры и концентрации компонентов во всех зонах бака. Это исключает появление «холодных» областей, где скорость диффузии может замедлиться, что ведет к неравномерности толщины покрытия.

Края ванны снабжают мощными бортовыми отсосами вентиляции для захвата аэрозолей и паров флюса, которые возникают при контакте заготовки с жидкой средой. Сверху бак закрывают теплоизолированной крышкой с пневматическим приводом для снижения потерь энергии в периоды между загрузками заготовок. Специальные датчики уровня контролируют объем расплава и подают сигнал о необходимости добавления новых порций алюминия в виде слитков или чушек.

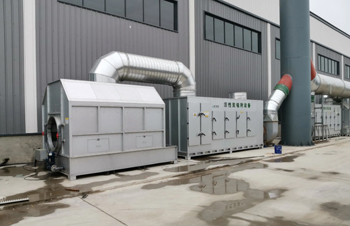

Скрубберы выполняют роль мокрых фильтров для нейтрализации токсичных хлористых соединений и паров алюминия, которые выходят из реактора при газовом алитировании. Отработанный газ проходит через колонну с орошаемыми насадками, и там вредные вещества вступают в реакцию с щелочным раствором и выпадают в осадок. Этот процесс очищает выхлоп до безопасных концентраций, позволяя выбрасывать газы в атмосферу без вреда для окружающей среды.

Насадки внутри аппарата увеличивают площадь контакта фаз, что гарантирует полную нейтрализацию реагентов даже при максимальной загрузке производственной линии. Весь корпус скруббера производят из химически стойких полимеров или нержавеющей стали для защиты от агрессивного воздействия кислотных продуктов реакции.

Насосы постоянно прокачивают нейтрализующую жидкость через систему форсунок, а датчики уровня и pH-метры следят за качеством рабочего раствора в реальном времени. Если активность щелочи падает, автоматика добавляет свежий концентрат или подает сигнал о необходимости полной замены среды в баке. Каплеуловители в верхней части колонны задерживают туман и брызги, предотвращая их попадание в вентиляционные каналы и разрушение двигателей.

Автоматические манипуляторы перемещают корзины с деталями и реторты между позициями подготовки, нагрева и охлаждения по строго заданному алгоритму. Они используют захваты с электромеханическим приводом, которые надежно удерживают тяжелую оснастку весом в несколько тонн при движении вдоль портала. Лазерные датчики позиционирования обеспечивают точность остановки захвата над шахтой печи в пределах 1 мм, что исключает удары о края и повреждение футеровки.

Программный контроллер синхронизирует действия робота с открытием крышек реакторов и включением систем газовой продувки для минимизации потерь времени. Такой подход полностью заменяет тяжелый ручной труд и повышает производительность термического участка при многосменной работе.

Все подвижные части манипулятора имеют тепловые экраны из полированной стали для защиты двигателей и электроники от мощного инфракрасного излучения. Система управления записывает время начала и окончания каждой операции. Использование автоматических линий позволяет обрабатывать крупные партии изделий с гарантированной повторяемостью результатов алитирования.

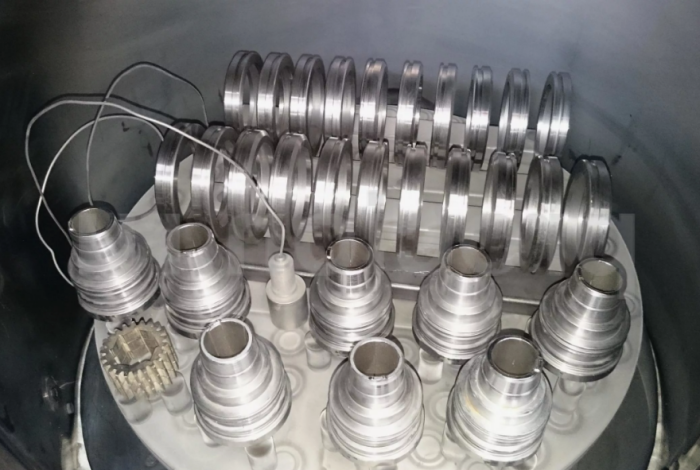

Для контроля нагрева внутри герметичной реторты используют вольфрам-рениевые или платиновые термопары, которые сохраняют стабильность характеристик при температурах выше +1000℃. Эти приборы помещают в защитные чехлы из сапфировой керамики или жаропрочных сплавов для предотвращения их химического разрушения парами хлоридов. Один датчик, для замера реальной температуры металла, монтируют в геометрическом центре садки, а другой, для контроля теплового потока, располагают у стенки.

Электронный блок преобразует слабый сигнал в цифровой вид, и он передает данные на пульт управления со скоростью несколько раз в секунду. Точность измерений имеет решающее значение, потому что отклонение на 10℃ меняет скорость диффузии алюминия и толщину защитного слоя.

В некоторых высокотехнологичных установках применяют бесконтактные пирометры, и они фиксируют тепловое излучение заготовок через прозрачные кварцевые окна в корпусе реактора. Все датчики проходят ежемесячную поверку по эталонным приборам для исключения дрейфа показаний, который неизбежно возникает из-за старения материалов. Система управления сравнивает данные от всех термопар и автоматически корректирует мощность нагревателей в разных зонах печи, чтобы выровнять поле.

Внутреннюю облицовку камер алитирования выполняют из многослойных модулей на основе керамического волокна или легкого огнеупорного кирпича с низкой теплопроводностью. Эти материалы обладают минимальной тепловой инерцией, поэтому печь прогревается до рабочей температуры на 40% быстрее традиционных тяжелых конструкций. Футеровка выдерживает тысячи циклов нагрева и охлаждения без растрескивания и осыпания мелких частиц на поверхность реактора.

Волокнистые маты плотно прижимают к стальному каркасу с помощью жаропрочных шпилек, что исключает появление «мостиков холода» и локальный перегрев внешнего кожуха. Качественная изоляция позволяет поддерживать температуру наружных панелей станка на уровне не выше +45℃.

Для защиты от агрессивных газов поверхность огнеупоров покрывают специальными уплотняющими составами или закрывают экранами из нержавеющей стали. Между футеровкой и корпусом реактора оставляют компенсационные зазоры, которые необходимы для свободного теплового расширения материалов при экстремальном нагреве. Программный контроллер следит за скоростью подъема температуры, предотвращая возникновение термических напряжений в толстом слое кирпичной кладки.

Специальные секции охлаждения обеспечивают контролируемое снижение температуры заготовок после извлечения из печи для предотвращения термического шока и деформации. Камера представляет собой герметичный бокс с мощными вентиляторами, которые нагнетают поток холодного азота или очищенного воздуха на поверхность деталей. Это позволяет зафиксировать структуру диффузионного слоя и исключить образование хрупких фаз в металле при медленном остывании на открытом воздухе.

Скорость потока и время выдержки регулируют автоматически в зависимости от массы изделий и марки обрабатываемого сплава. Использование защитного газа в процессе охлаждения сохраняет безупречный блеск алюминиевого покрытия и предотвращает появление темной окалины.

Внутренние стенки камеры снабжают водяными рубашками или радиаторами, которые быстро отводят тепло из рабочего пространства во внешний контур. Отработанный нагретый газ проходит через систему теплообменников, и его энергия часто используется для предварительного подогрева новых заготовок или отопления цеха. Датчики температуры постоянно мониторят состояние металла и открывают выходной затвор только при достижении безопасных значений для последующей транспортировки.

Системы аварийного сброса включают механические предохранительные клапаны и разрывные мембраны, которые защищают реторту от разрушения при резком расширении газов. Если при нагреве давление внутри сосуда превысит установленный порог в 0,5 бар, клапан мгновенно откроется и выпустит излишки атмосферы в систему очистки. Это предотвращает деформацию фланцев и сохраняет герметичность затвора, предотвращая аварийный выброс токсичных хлоридов в помещение цеха.

Разрывные мембраны изготавливают из тонкой никелевой фольги, и они разрушаются при строго определенном усилии для обеспечения максимальной точности срабатывания. Подобные узлы работают автономно и не зависят от наличия электропитания, что гарантирует безопасность при любых сбоях.

Корпус клапана выполняют из нержавеющей стали, а седло снабжают тефлоновыми уплотнителями для защиты от агрессивного воздействия паров алюминия и хлора. Параллельно с механикой работает электронный датчик, который подает команду на экстренное отключение всех групп нагревателей при росте давления. Выходной патрубок соединяют с резервной емкостью-ловушкой. Она задерживает твердые частицы и нейтрализует вредные компоненты перед выбросом в вентиляцию.
