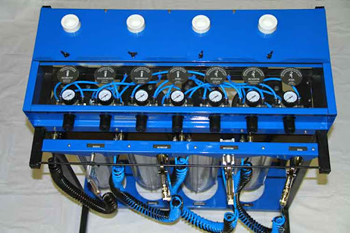

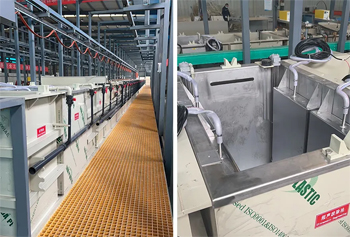

Оборудование для серебрения

Аноды для гальванического серебрения производят из металла высшей пробы не менее 99.99%, так как даже ничтожные доли примесей меди или железа портят цвет и блеск покрытия. Посторонние металлы в составе анода вызывают пассивацию поверхности и способствуют накоплению шлама в электролите. Если использовать материал низкого качества, на деталях возникнут темные пятна или шероховатость.

Анодные пластины снабжают медными крюками, которые обязательно покрывают слоем никеля для защиты от агрессивных паров. Форма электродов должна обеспечивать равномерное распределение плотности тока по всей поверхности садки. Когда анод растворяется правильно, ионы серебра переходят в раствор стабильно и поддерживают нужную концентрацию ванны.

Геометрию анодов рассчитывают исходя из размеров ванны и формы обрабатываемых изделий. Плоские плиты располагают параллельно катодам, чтобы исключить появление зон с недостаточной толщиной слоя. Для массовой обработки мелких деталей в барабанах применяют сферические аноды, которые засыпают в титановые корзины. Такая конструкция позволяет поддерживать постоянную площадь поверхности растворения без извлечения оснастки из электролита. Для исключения заноса органических загрязнений поверхность металла перед загрузкой обезжиривают и промывают.

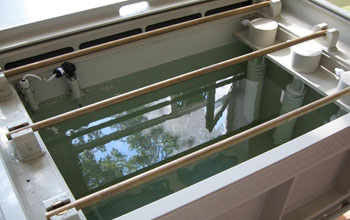

Большинство электролитов серебрения содержат светочувствительные соли, которые разлагаются под воздействием прямых солнечных лучей или мощных ламп. В ходе фотохимической реакции происходит восстановление ионов до металлического состояния прямо в объеме раствора. Процесс приводит к помутнению электролита и появлению черного осадка на дне и стенках емкости.

Тонкие частицы серебра в свободном состоянии оседают на деталях и создают дефекты в виде точек или мелкой пыли. Чтобы избежать потерь дорогостоящего металла, корпуса ванн изготавливают из непрозрачного черного полипропилена. Крышки снабжают уплотнителями, которые не пропускают свет внутрь рабочего пространства во время простоев оборудования.

В цехах устанавливают светильники со специальными фильтрами, которые отсекают ультрафиолетовый спектр излучения. Окна закрывают плотными жалюзи или покрывают защитной пленкой для создания стабильных условий работы. Прозрачные трубки систем фильтрации и дозирования убирают в защитные короба или окрашивают светостойкой краской. Когда электролит циркулирует через насос, он не должен подвергаться облучению, чтобы не нарушилась химическая стабильность всех органических добавок.

Оборудование для бесцианистого серебрения требует более интенсивного перемешивания раствора, потому что такие электролиты обладают меньшей рассеивающей способностью. В конструкцию ванны обязательно встраивают системы качания катодных штанг или мощные циркуляционные насосы с эжекторами. Интенсивное движение среды необходимо для быстрого обновления ионного состава в зоне контакта с деталью и для предотвращения прижогов.

Бесцианистые ванны работают в более узком диапазоне плотностей тока, поэтому источники питания должны иметь повышенную точность настройки параметров. Выпрямители снабжают модулями для подавления пульсаций до уровня ниже 1%, так как малейшие скачки напряжения вызывают потемнение осадка. Для исключения реакций с компонентами раствора корпус емкости изготавливают из химически инертного ПВДФ-пластика.

Системы фильтрации в таких установках комплектуют картриджами с тонкостью очистки до 1 мкм. Это помогает удалять продукты распада органических комплексообразователей, которые накапливаются быстрее, чем в цианистых ваннах. Для защиты от коррозии и исключения загрязнения ванны ионами железа нагреватели помещают в чехлы из тефлона или кварца. Автоматические дозаторы поддерживают баланс блескообразователей по сигналам от счетчиков ампер-часов.

Ванна предварительного серебрения или «страйк» создает тонкий контактный слой толщиной до 0.1 мкм для обеспечения высокой адгезии покрытия. Эту операцию проводят перед основной стадией процесса, когда необходимо покрыть серебром медь, латунь или никель.

Без предварительной обработки происходит самопроизвольное выделение серебра на поверхности металла из-за большой разности потенциалов. Такой рыхлый слой не имеет сцепления с основой и вызывает отслоение финишного покрытия при малейшей механической нагрузке. Оборудование для «страйка» включает небольшую емкость с низким содержанием серебра и высокой концентрацией солей. Высокая плотность тока в момент загрузки обеспечивает мгновенное формирование сплошной пленки на всей площади изделия.

Конструкция этой ванны предусматривает наличие независимого источника питания с функцией «толчка тока». Оператор настраивает контроллер так, чтобы в первые секунды напряжение превышало рабочие значения для активации поверхности. Транспортная система линии перемещает подвески в основной электролит без промежуточной промывки во избежание окисления контактного слоя. Форма анодов в ванне предварительной обработки должна исключать перегрев раствора и гарантировать равномерный прокрас деталей.

Установки фильтрации обеспечивают непрерывную очистку серебряного раствора от взвешенных частиц и продуктов распада органики. Насос с магнитной муфтой прокачивает весь объем ванны через герметичную камеру со сменными картриджами не менее 3-5 раз в час. Тонкость очистки составляет от 0.5 до 1.0 мкм, что позволяет удалять мельчайшие загрязнения перед их попаданием на поверхность изделий.

Постоянная циркуляция предотвращает застойные зоны и выравнивает температуру электролита во всем объеме емкости. Корпус фильтровального модуля изготавливают из полипропилена с надежными уплотнениями из витона для защиты от протечек. Использование чистой среды исключает появление шероховатости и пор на финишном покрытии.

Для удаления органических примесей в систему встраивают блоки с активированным углем высокой степени очистки. Угольная фильтрация восстанавливает блеск серебра и предотвращает повышение хрупкости слоя при длительной эксплуатации оборудования. Манометры на входе и выходе из установки фиксируют перепад давления, который служит сигналом для замены расходных материалов. Программное управление синхронизирует работу насоса с циклом гальваники для экономии энергии в периоды простоя.

Установки электролитической регенерации извлекают ионы серебра из промывных вод и возвращают их в производство в виде чистого металла. Оборудование состоит из компактной ячейки с нерастворимыми анодами и катодами из нержавеющей стали, на которых происходит осаждение серебра.

Жидкость из ванн-уловителей циркулирует через систему до момента, когда концентрация металла в ней снизится до минимальных значений. Процесс превращает опасные отходы в ценный ресурс и значительно уменьшает затраты на покупку новых анодов. Автоматика контролирует плотность тока в зависимости от остаточного содержания металла для обеспечения высокого качества осадка. После набора нужной массы серебряные листы легко снимают с катодов и отправляют на переплавку.

Для финишной очистки стоков применяют ионообменные колонны, заполненные селективными смолами для поглощения следов драгоценных металлов. Когда ресурс смолы подходит к концу, проводят процедуру регенерации для получения концентрированного раствора солей. Система снабжается датчиками электропроводности, которые управляют переключением потоков между рабочими модулями.

Для разогрева электролитов серебрения используют погружные ТЭНы в чехлах из кварцевого стекла или фторопласта, которые обладают идеальной химической стойкостью. Кварцевые нагреватели быстро передают тепло и не выделяют в раствор посторонние ионы, что критически важно для сохранения чистоты драгоценного металла.

Фторопластовая оболочка полностью исключает налипание солей на поверхность элемента и предотвращает его перегрев. Обычные металлические нагреватели в таких ваннах не применяют из-за риска мгновенной коррозии и загрязнения ванны ионами железа или никеля. Мощность блоков рассчитывают для поддержания температуры в диапазоне +25-45℃ с минимальными отклонениями. Нагреватели располагают вдоль стенок ванны за диэлектрическими экранами.

Электронный терморегулятор управляет мощностью через твердотельные реле, которые обеспечивают бесшумную работу и точность до 0.5℃. Датчик температуры в защитном корпусе передает данные на пульт управления в режиме реального времени. Соединительные коробки имеют герметичное исполнение IP68 для исключения коротких замыканий в условиях высокой влажности.

Автоматические системы дозирования обеспечивают подачу блескообразующих добавок в ванну серебрения пропорционально количеству пропущенного электричества. Система состоит из прецизионных насосов-дозаторов и контроллера, который считывает данные от счетчика ампер-часов гальванического выпрямителя. Когда через электролит проходит заданный заряд, насос мгновенно впрыскивает нужную порцию реагента в зону интенсивного перемешивания.

Точность дозирования составляет 0.5 мл, что исключает перерасход дорогостоящей химии и гарантирует стабильный зеркальный блеск покрытия. Такой метод управления процессом полностью заменяет ручной долив и снижает риск ошибок персонала. Программное обеспечение позволяет настраивать коэффициенты расхода для десяти разных типов добавок одновременно.

Трубопроводы системы подачи изготавливают из тефлона для защиты от воздействия активных органических соединений. Наличие датчика минимального уровня в расходной емкости предупреждает оператора о необходимости пополнения запаса химии. Использование дозаторов позволяет поддерживать идеальную однородность состава ванны в течение многих месяцев работы.

Механизм качания катодной штанги перемещает изделия внутри ванны серебрения для разрушения диффузионного слоя и выравнивания толщины покрытия. Постоянное движение деталей способствует быстрому выходу пузырьков водорода из глубоких пазов и отверстий, что предотвращает появление точечных дефектов.

Для настройки оптимальной амплитуды колебаний в зависимости от веса садки привод механизма снабжают регулятором скорости. Плавный ход штанги исключает раскачивание подвесок и случайное соударение изделий между собой. Интенсивная циркуляция электролита у поверхности катода позволяет увеличивать плотность тока без риска появления прижогов на острых кромках.

Штангу устанавливают на фторопластовые ролики, которые обеспечивают легкое скольжение и полную электрическую изоляцию от корпуса ванны. Передача тока к подвижному контакту осуществляется через гибкие медные шины с большим сечением для исключения нагрева. Автоматика включает привод одновременно с подачей напряжения на выпрямитель и останавливает его по завершении цикла обработки.

Для контроля толщины серебряного слоя применяют рентгенофлуоресцентные анализаторы, которые проводят замеры без повреждения поверхности готовых изделий. Прибор направляет узкий рентгеновский луч на деталь и анализирует спектр вторичного излучения атомов драгоценного металла. Программа мгновенно вычисляет толщину покрытия в микронах с точностью до 0.01 мкм, учитывая наличие подслоев из меди или никеля.

Метод позволяет проверять качество на мелких контактах и ювелирных изделиях, где механические замеры невозможны. Использование оборудования исключает отгрузку брака и помогает строго соблюдать технологические стандарты предприятия. Анализ занимает не более 10-20 секунд, что позволяет проводить экспресс-контроль непосредственно в гальваническом цехе.

Аппараты снабжают видеокамерами высокого разрешения для точного наведения луча на выбранный участок поверхности. Результаты измерений автоматически заносятся в протокол качества и привязываются к номеру производственной партии. Наличие программного обеспечения позволяет строить карты распределения толщины по площади крупных заготовок. Применение анализаторов помогает оптимизировать расход серебра за счет исключения избыточного наращивания слоя металла.

Мишени для вакуумных установок производят из серебра чистотой 99.99% в форме дисков или прямоугольных пластин. Материал подвергают предварительному дегазационному обжигу и прокатке для получения однородной мелкозернистой структуры без внутренних пустот. Однородность металла определяет стабильность скорости напыления и чистоту финишного слоя на подложке.

Катодную мишень монтируют на охлаждаемое основание магнетрона с помощью механических прижимов или индиевого припоя. Система водяного охлаждения отводит избыточное тепло для предотвращения расплавления серебра при интенсивной ионной бомбардировке. Правильный выбор геометрии мишени обеспечивает максимальный коэффициент использования дорогостоящего материала.

Магнитная система внутри испарителя создает ловушку для электронов и повышает эффективность распыления в несколько раз. Оператор контролирует износ мишени по изменению рабочего напряжения или времени наработки в часах. Когда ресурс детали подходит к концу, ее заменяют на новую, а остатки отправляют на аффинаж для повторной очистки.

Анодные мешки из плотной полипропиленовой ткани задерживают мелкие частицы шлама и серебряную пыль, которые образуются при растворении металла под током. Без такой защиты твердые включения попадают в электролит и оседают на деталях, создавая шероховатость и матовые пятна.

Ткань мешка должна иметь определенную пористость для свободного прохождения ионов и одновременно обладать высокой химической стойкостью к щелочным средам. Перед первой установкой мешки обязательно вываривают в дистиллированной воде для удаления остатков технологических масел. Регулярная промывка мешков восстанавливает нормальную циркуляцию раствора в прианодной зоне.

Верхнюю часть чехла надежно фиксируют на анодном крюке с помощью пластиковых стяжек или капронового шнура. Это предотвращает случайное сползание мешка и оголение металла во время работы циркуляционных насосов. Срок службы качественного чехла составляет от 6 до 12 месяцев - в зависимости от интенсивности использования оборудования. Применение мешков позволяет значительно реже проводить полную фильтрацию ванны с остановкой производства.

Твердость серебряного покрытия измеряют на автоматических микротвердомерах по методу Виккерса при малых нагрузках до 10-50 г. Контроль проводят на специальных образцах-свидетелях или на готовых деталях после завершения всех стадий обработки. Алмазная пирамида вдавливается в поверхность металла, после чего программа анализирует размер отпечатка через оптическую систему высокого разрешения.

Полученные данные позволяют судить о плотности структуры и эффективности работы блескообразующих добавок в ванне. Для технических покрытий твердость должна составлять от 120 до 160 HV, что обеспечивает высокую износостойкость контактов. Правильная настройка режимов выпрямителя помогает получать слои с заданными механическими характеристиками.

Архив системы управления хранит протоколы замеров для подтверждения качества каждой производственной партии продукции. Если твердость падает ниже нормы, оператор проводит корректировку состава электролита или меняет параметры импульсного тока. Автоматика исключает влияние человеческого фактора на результат замера за счет использования цифровых алгоритмов обработки изображений.
