Серебрение металла

Серебро обладает самым низким удельным электрическим сопротивлением среди всех металлов, поэтому оно обеспечивает идеальную проводимость тока. В высокочастотной технике часто возникает скин-эффект, когда электрический заряд перемещается только по тонкому поверхностному слою проводника.

Слой серебра толщиной в несколько микрометров позволяет передавать сигналы с минимальными потерями энергии. Если контакты из меди или латуни не покрыть защитным металлом, их сопротивление быстро возрастет из-за образования окислов.

Поверхность после гальваники сохраняет стабильные характеристики в течение долгого времени. Тонкая металлическая пленка предотвращает перегрев узлов и гарантирует надежную работу аппаратуры связи. При проектировании волноводов и антенных систем выбирают именно этот метод, где важна чистота сигнала. Правильный подбор режимов осаждения исключает появление помех при передаче данных.

Взаимодействие металла с соединениями серы из атмосферного воздуха приводит к появлению налета сульфида серебра черного цвета. Чтобы сохранить яркий блеск и предотвратить окисление, изделия подвергают дополнительной химической пассивации.

Для этого используют растворы на основе хроматов или органических ингибиторов, которые создают на поверхности невидимый защитный барьер. Плотная пленка блокирует доступ агрессивных газов к чистым атомам серебра. Когда деталь проходит через такую обработку, она остается светлой даже в условиях высокой влажности.

Другим способом защиты служит нанесение прозрачных лаков методом окунания или распыления. Полимерный слой герметизирует поверхность и исключает любой контакт металла с внешней средой. При хранении продукции на складах применяют специальную бумагу, которая имеет антикоррозийную пропитку. Если покрытие планируют использовать в технических целях, пассивация не должна увеличивать переходное сопротивление. Тонкий оксидный слой справляется с этой задачей без потери функциональности.

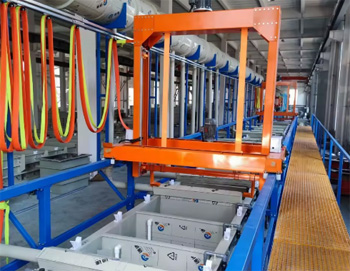

Прямое осаждение серебра на стальную основу невозможно из-за плохой адгезии и возникновения реакции контактного обмена. Ионы серебра быстро вытесняют железо, что ведет к образованию рыхлого слоя с крайне низким сцеплением. Медный подслой выступает в роли фундамента и обеспечивает прочную молекулярную связь между материалами.

Медь обладает великолепной кроющей способностью, поэтому она заполняет все микротрещины и неровности заготовки. Когда на сталь ложится медь, поверхность становится подготовленной для финишной гальваники. Толщина промежуточного слоя меди обычно составляет 5–10 мкм. Медная прослойка также предотвращает диффузию железа в серебро, что сохраняет высокую химическую чистоту верхнего покрытия.

Если деталь имеет сложную форму, медь помогает выровнять плотность электрического тока в ванне. В итоге защитный панцирь не шелушится при механических ударах или изгибах. Многослойная система увеличивает общую коррозионную стойкость изделия в несколько раз.

Покрытие серебром обеспечивает великолепную смачиваемость поверхности расплавленными припоями даже при использовании мягких флюсов. Металл мгновенно вступает в реакцию с оловом и создает прочное герметичное соединение на молекулярном уровне.

Процесс пайки элементов, которые имеют серебряный слой, требует меньше времени и более низких температур нагрева. Это свойство крайне важно для монтажа чувствительных электронных компонентов, так как они боятся термического удара. Олово растекается по поверхности равномерно и заполняет все зазоры без образования пустот.

Изделия сохраняют способность к качественной пайке в течение 6–12 месяцев после выхода из гальванической ванны. Слой серебра толщиной 3–6 мкм надежно блокирует окисление меди или латуни под покрытием. Когда собирают сложные блоки аппаратуры, серебрение контактов исключает риск появления дефектов в местах соединений. Надежность электрических стыков в таких узлах возрастает многократно. Технология находит применение в производстве радиодеталей и авиационной электроники.

Серебряное покрытие сохраняет структуру и пластичность при охлаждении до -150 ℃ и ниже. В отличие от некоторых марок олова серебро не подвергается фазовым превращениям и не рассыпается в порошок на холоде. Это качество делает серебрение незаменимым для защиты контактов в криогенной технике и космических аппаратах.

Металл надежно держится на основе при резких температурных перепадах, потому что он имеет высокую энергию связи с подложкой. Защитная оболочка исключает риск внезапного разрушения проводников при эксплуатации в северных регионах.

Поверхность остается токопроводящей и гладкой даже после сотен циклов замораживания и оттаивания. Слой серебра не образует микротрещин, через которые могла бы начаться подслойная коррозия. При проектировании элементов, которые работают во внешней обшивке спутников, выбирают именно этот благородный металл. Химическая инертность серебра гарантирует отсутствие деградации материала в условиях глубокого вакуума. В итоге узлы сохраняют функциональные параметры на протяжении всего срока службы.

Нанесение серебра на нержавеющую сталь требует сложной предварительной активации, так как хром на поверхности образует прочную пассивную пленку. Если попытаться осадить серебро без специальной подготовки, покрытие отслоится уже во время первой промывки.

Сначала деталь погружают в ванну для никелевого «удара», который создает тонкий проводящий слой с высокой адгезией. Только после этого заготовку можно переносить в основной электролит для наращивания серебра. Такая многоступенчатая технология позволяет получать долговечные столовые приборы с безупречным блеском.

Покрытие на нержавейке должно иметь толщину не менее 20–30 мкм для обеспечения износостойкости при ежедневном использовании. Серебряный слой придает посуде антибактериальные свойства и улучшает ее эстетическую ценность. Ионы серебра блокируют размножение микроорганизмов на поверхности металла, что повышает гигиеничность изделий. Применение гальванического метода гарантирует равномерность защиты на всех изгибах и рельефах декора.

Под воздействием постоянного электрического тока и влажности атомы серебра могут перемещаться по поверхности диэлектрика. Этот процесс называют электромиграцией, он ведет к образованию тонких металлических нитей между соседними контактами. Такие нити вызывают короткие замыкания, которые полностью выводят из строя печатные платы и микросхемы.

Чтобы исключить риск аварии, серебрение в электронике часто дополняют финишным слоем золота или защитными полимерными масками. Металл требует герметичной упаковки узлов для предотвращения конденсации влаги.

Проблема становится наиболее острой при уменьшении расстояния между дорожками в миниатюрных устройствах. Постоянный контроль влажности внутри корпусов приборов снижает вероятность роста дендритов. При проектировании топологии схем учитывают склонность серебра к миграции заранее. В высоконадежных системах выбирают альтернативные сплавы или увеличивают толщину изоляционных промежутков. Несмотря на этот недостаток, серебро остается востребованным из-за проводящих свойств.

Серебро обладает выраженным олигодинамическим эффектом, который заключается в способности ионов металла уничтожать болезнетворные микроорганизмы. Когда бактерии попадают на посеребренную поверхность, атомы серебра проникают внутри клеток и блокируют их жизненно важные ферменты. Это приводит к быстрой гибели патогенов и предотвращает их дальнейшее размножение.

Такое свойство активно используют для защиты медицинских инструментов, катетеров и элементов систем фильтрации воды. Слой металла работает как постоянный стерилизатор, который не требует применения агрессивной химии.

Эффективность защиты сохраняется на протяжении всего времени наличия серебряного покрытия на детали. Метод гальванического нанесения позволяет обрабатывать внутренние полости труб и резервуаров для хранения питьевых жидкостей. В отличие от антибиотиков, серебро не вызывает привыкания у микробов и остается действенным барьером против инфекций. Толщина слоя для антибактериальных целей обычно составляет около 5–10 мкм. Поверхность металла при этом не меняет вкус воды и не выделяет токсичных веществ при нагреве.

Введение специальных органических соединений в гальваническую ванну позволяет управлять ростом кристаллов серебра в процессе электролиза. Без таких добавок металл выпадает в виде матового серого осадка с крупнозернистой структурой.

Блескообразователи замещают крупные кристаллы мелкими чешуйками, которые располагаются параллельно поверхности изделия. В результате отражательная способность покрытия возрастает, и деталь приобретает зеркальный блеск сразу после извлечения из раствора. Подобная технология избавляет от необходимости долгой механической полировки готовой продукции.

Концентрация присадок в растворе должна быть строго выверена для получения однородного тона во всей партии. При избытке добавок серебро может стать хрупким и склонным к растрескиванию при изгибе. В процессе работы блескообразователи постепенно расходуются, поэтому их содержание регулярно проверяют в лаборатории. Качественная химия обеспечивает получение плотного и беспористого слоя с высокими декоративными характеристиками.

Серебро имеет самую высокую теплопроводность среди всех известных металлов, что способствует мгновенному отводу тепловой энергии от рабочих поверхностей. Нанесение серебряного слоя на медные радиаторы или стенки камер сгорания значительно повышает эффективность охлаждения агрегатов.

Покрытие выравнивает температурное поле и устраняет точки локального перегрева, которые могут вызвать деформацию основы. Тепло передается через слой серебра без существенных потерь, так как металл обладает плотной кристаллической структурой. Это свойство находит применение в производстве мощных светодиодов и лазерной техники.

Тонкая металлическая пленка толщиной 10–15 мкм практически не создает термического сопротивления на границе раздела сред. Серебрение предотвращает образование окислов меди, которые имеют гораздо более низкую теплопроводность. В результате узел работает стабильнее при высоких нагрузках, а срок его службы возрастает на 30–40%. Применение серебра позволяет уменьшить габариты систем охлаждения без снижения их производительности.

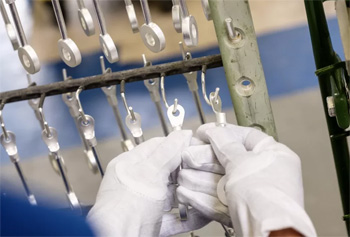

Для точного контроля толщины драгоценного металла на производстве используют метод рентгенофлуоресцентного анализа. Специальный прибор направляет на поверхность детали узкий луч и фиксирует вторичное излучение, интенсивность которого зависит от массы серебра, которое нанесли. Этот способ позволяет получить данные в микрометрах за несколько секунд без повреждения финишного глянца.

Для проверки равномерности осаждения металла в гальванической ванне измерения проводят в нескольких контрольных точках. Полученные результаты сохраняют в памяти устройства для последующей статистической обработки партии.

Магнитные толщиномеры для серебра не подходят, так как этот металл является диамагнетиком и не взаимодействует с магнитным полем. При работе с немагнитными основами типа меди или алюминия применяют вихретоковые датчики. Точность современных систем контроля достигает 0.05 мкм, что исключает перерасход дорогого сырья. Регулярная калибровка приборов по эталонным мерам гарантирует достоверность каждого замера.

Матовое серебро осаждают из электролитов без добавления органических блескообразователей, что гарантирует максимальную химическую чистоту покрытия. Такое серебро имеет пористую микроструктуру, которая великолепно удерживает специальные смазочные масла в узлах трения.

В производстве электрических контактов матовая поверхность обеспечивает большую площадь соприкосновения при сжатии. Это способствует снижению переходного сопротивления и уменьшает риск искрения при включении мощных цепей. Поверхность получается мягкой и пластичной, поэтому она легко адаптируется к неровностям ответной детали.

Отсутствие органических примесей делает матовое покрытие более устойчивым к высоким температурам до +400 ℃. Блестящие слои при таком нагреве могут помутнеть или начать шелушиться из-за разложения добавок. Техническое серебрение в матовом режиме обходится дешевле, так как не требует сложной фильтрации и дорогой химии. Изделия после ванны имеют равномерный светло-серый оттенок без пятен и разводов. Метод находит применение в энергетике, где важна надежность передачи больших токов, а не внешний блеск.

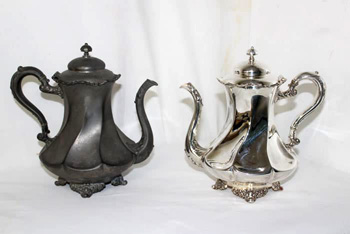

Потемнение серебра можно устранить химическим способом с помощью растворов, которые преобразуют черный сульфид обратно в металлизированную форму. Для этого используют специальные восстановительные составы на основе тиосульфата натрия или слабых растворов аммиака.

Деталь погружают в жидкость на несколько минут, постоянно наблюдая за исчезновением темного налета. Химическая очистка действует бережно и не снимает слой основного металла в отличие от грубых абразивных порошков. После завершения реакции изделие тщательно промывают в дистиллированной воде для удаления остатков реагентов.

Механическая полировка мягкими салфетками с применением ювелирных паст возвращает поверхности первоначальный зеркальный блеск. Нельзя использовать для чистки средства с содержанием хлора, так как они вызывают необратимое потемнение серебра. Если защитный слой был стерт до основы, восстановить его можно только повторным гальваническим нанесением в цехе. При уходе за посеребренными вещами следует избегать сильного давления, чтобы не протереть тонкую пленку до меди или стали.
