Фрезерная обработка на универсальных станках

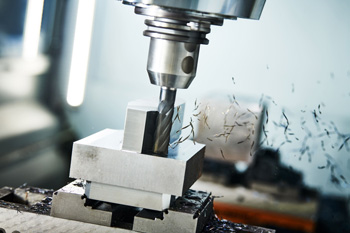

Конструкция универсального оборудования предусматривает наличие двух независимых шпинделей или использование съемной накладной головки. Когда требуется горизонтальное фрезерование, инструмент закрепляют на длинной оправке, которую поддерживает массивный выдвижной хобот. Для вертикальных операций на переднюю часть станины монтируют поворотный узел, который может вращаться в нескольких плоскостях.

Такая гибкость позволяет выполнять все этапы производства детали на одном рабочем месте без перемещения металла между разными агрегатами. Переналадка занимает минимум времени, так как основные узлы управления остаются неизменными.

Процесс настройки включает выбор нужной частоты вращения через коробку скоростей, которая обеспечивает передачу крутящего момента на активный шпиндель. Многофункциональность станка делает его выгодным решением для ремонтных мастерских и экспериментальных участков, где номенклатура изделий меняется ежедневно. Перемещение стола контролируют по трем координатам, обеспечивая точность до 0.05 мм.

Поворотный стол позволяет вращать заготовку в горизонтальной плоскости на заданный угол без ее снятия с зажимов. Это приспособление незаменимо при фрезеровании винтовых канавок, спиралей и наклонных пазов на цилиндрических деталях.

Устройство оснащают прецизионным лимбом и червячной передачей, которые обеспечивают дискретность деления до минут и секунд. Когда стол поворачивают, инструмент может подходить к металлу под разными углами, что расширяет возможности стандартной трехосевой обработки. Жесткое крепление основания к станине исключает смещение заготовки под действием мощных сил резания.

Применение накладного стола с собственным приводом превращает обычный станок в полуавтоматический комплекс для круговой обработки. Подобный подход позволяет вытачивать кольца, втулки и фланцы с идеальной концентричностью поверхностей. После установки детали на планшайбу проводят ее центрирование с помощью индикатора часового типа. Чистота опорных плоскостей стола влияет на отсутствие радиального биения в процессе вращения.

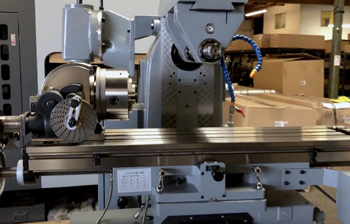

Для изготовления зубчатых колес используют универсальную делительную головку и набор модульных дисковых фрез. Заготовку крепят в патроне головки или в центрах, после чего инструмент прорезает каждую впадину последовательно. После каждого прохода деталь поворачивают на строго определенный угол, который рассчитывают по количеству зубьев будущей шестерни.

Этот метод позволяет выпускать прямозубые и косозубые колеса в условиях мелкосерийного производства. Точность шага зацепления в этом случае зависит от качества настройки делительного диска и отсутствия зазоров в передачах.

Процесс требует ручного контроля каждого перемещения, но обеспечивает получение качественных запчастей для ремонта техники. Когда нарезают косозубую передачу, стол станка разворачивают на угол наклона винтовой линии. Результат обработки проверяют микрометром по хорде зуба для подтверждения соответствия 8-9 квалитету точности. Использование делительных головок делает универсальный фрезер незаменимым агрегатом для инструментальных цехов.

Хобот представляет собой массивную чугунную балку, которая перемещается по верхним направляющим станины станка. Главная задача этого узла — поддержка свободного конца длинной фрезерной оправки через специальную подвеску или серьгу.

Такая конструкция создает жесткую замкнутую систему, которая выдерживает колоссальные радиальные нагрузки при силовом точении плоскостей. Без использования хобота длинный вал с фрезами неизбежно прогнется, что приведет к появлению конусности и сильной вибрации. Массивность балки эффективно поглощает удары зубьев инструмента о твердую сталь.

Перед началом работы хобот выдвигают на нужное расстояние и надежно фиксируют зажимными болтами. Положение серьги настраивают так, чтобы она располагалась максимально близко к фрезам для минимизации плеча изгиба. Тщательная смазка подшипников подвески предотвращает перегрев и заклинивание при высоких оборотах шпинделя. Когда переходят к вертикальным операциям, хобот задвигают назад для освобождения рабочей зоны.

Установка размера прохода осуществляется путем вращения рукояток перемещения стола, которые оснащены круговыми шкалами — лимбами. Перед началом цикла фрезу подводят к заготовке до легкого касания, после чего кольцо лимба выставляют на нулевую отметку. Каждое деление шкалы соответствует определенному смещению металла в миллиметрах, обычно этот шаг составляет 0.02 или 0.05 мм.

Такой метод позволяет мастеру контролировать припуск на обработку с высокой достоверностью. Движение всегда совершают в одном направлении для исключения влияния мертвого хода винтовой пары.

Точность настройки зависит от отсутствия люфтов в механизмах подачи и чистоты измерительных поверхностей. Когда выполняют чистовой проход, учитывают упругие деформации системы, которые могут составлять несколько сотых долей миллиметра. Для проверки фактического результата делают пробный срез на небольшом участке детали и замеряют его микрометром. Последовательное углубление инструмента за несколько переходов гарантирует достижение расчетных размеров без перегрева заготовки.

Создание винтовых поверхностей требует синхронного вращения заготовки и продольного перемещения рабочего стола станка. На универсальном оборудовании эту связь обеспечивают через гитару сменных шестерен, которые соединяют ходовой винт с делительной головкой. Передаточное число подбирают так, чтобы за один оборот детали стол проходил расстояние, равное шагу спирали.

Эта технология позволяет изготавливать червяки, сверла и элементы подающих механизмов. Инструмент устанавливают под определенным углом к оси детали для исключения трения боковых граней фрезы о стенки канала.

Процесс фрезерования спирали проходит на пониженных скоростях подачи для обеспечения стабильности профиля. Мастер следит за равномерностью схода стружки и подает СОЖ непосредственно в зону контакта. Использование фасонных или дисковых фрез позволяет получать нужную форму дна и боковых сторон канавки за один проход. Выверка соосности центров исключает появление конусности на длинных заготовках.

Чугунная крошка и графитовая пыль обладают сильными абразивными свойствами, поэтому они представляют угрозу для открытых направляющих станка. Для предотвращения повреждений используют войлочные или резиновые скребки, которые очищают рабочие поверхности при перемещении суппорта.

На станину устанавливают телескопические кожухи или гофрированные чехлы для полной изоляции механизмов от отходов резания. Обработку чугуна часто ведут без применения жидкостей, чтобы пыль не превращалась в липкую грязь. Мощные вытяжные системы мгновенно удаляют мелкую фракцию из зоны дыхания персонала и из-под инструмента.

Регулярная смазка всех узлов трения чистым маслом вымывает случайные частицы металла из зазоров. Мастер проводит очистку стола и пазов после каждой смены, исключая накопление шлама в труднодоступных местах. Применение магнитных улавливателей в системе слива эмульсии помогает отделять металлическую пудру от охлаждающего состава. Регулярный уход за оборудованием предотвращает появление глубоких задиров на направляющих и сохраняет точность хода.

Для фрезерования скосов на тяжелых заготовках применяют метод поворота шпиндельной головки станка. Такой подход позволяет оставить деталь в горизонтальном положении на столе, что обеспечивает максимальную устойчивость и безопасность. Шпиндель разворачивают на нужный угол по круговой шкале и жестко фиксируют зажимными рукоятками.

Процесс резания в этом случае проходит стабильно, так как силы нагрузки направлены в сторону массивного основания машины. Технология востребована при производстве станин, корпусов редукторов и крупных плит с фасками.

Если станок не имеет поворотной головки, используют специальные угловые плиты или стальные угольники. Заготовку крепят к наклонной плоскости приспособления, после чего обработку ведут стандартным вертикальным перемещением. При фрезеровании наклонных плоскостей следят за плавностью подачи для предотвращения вибраций на длинном вылете инструмента.

Растачивание на универсальном оборудовании проводят с помощью специальных расточных головок с микрометрической регулировкой вылета резца. Инструмент устанавливают в шпиндель и настраивают на нужный диаметр с точностью до 0.01 мм. Подачу осуществляют вертикальным перемещением стола или гильзы шпинделя в зависимости от конструкции станка.

Этот метод позволяет исправлять погрешности формы отверстий после сверления, такие как эллипсность или увод оси. Поверхность металла после расточки приобретает высокую гладкость и строго цилиндрическую форму на всей глубине канала.

Для обработки глубоких полостей используют массивные борштанги с антивибрационными демпферами. Скорость вращения при этой операции устанавливают ниже стандартной для предотвращения резонансных колебаний длинного инструмента. Профессиональная расточка обеспечивает надежную посадку подшипников и осей в корпусные детали. Использование универсальных станков для этих целей экономит время на логистику заготовок между разными участками цеха.

Регулярная замена масла в картере коробки подач предотвращает износ шестерен и обеспечивает четкое включение автоматических перемещений стола. Наличие металлической крошки в сливном отверстии указывает на проблемы в механизме, поэтому систему промывают чистым составом каждые полгода.

Контроль состояния фрикционных муфт исключает пробуксовку при работе с тяжелыми заготовками на больших подачах. Тщательная настройка зазоров в червячных парах и подшипниках валов убирает рывки при старте и остановке стола. Исправная механика подач гарантирует равномерность снятия припуска и высокую чистоту поверхности.

Смазку направляющих проводят перед началом каждой смены через централизованную систему или ручные масленки. Чистота войлочных уплотнений на краях каретки имеет решающее значение для защиты внутренних полостей от пыли. Если подача работает со стуком или вибрацией, станок немедленно останавливают для диагностики во избежание поломки ходовых винтов. Уход за элементами привода сохраняет паспортную точность станка в течение десятилетий интенсивной эксплуатации.
