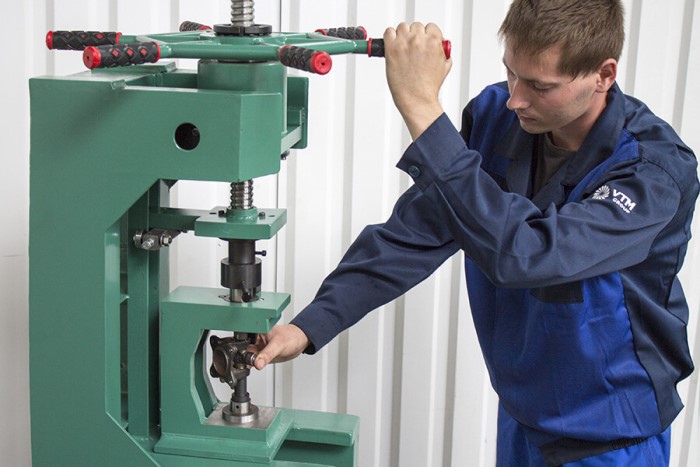

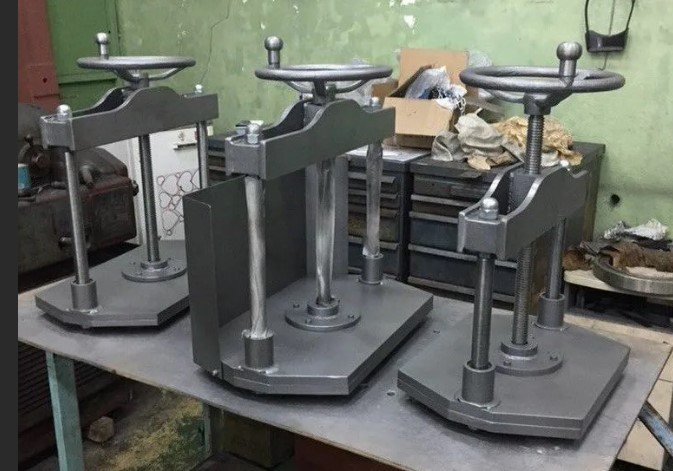

Винтовые прессы

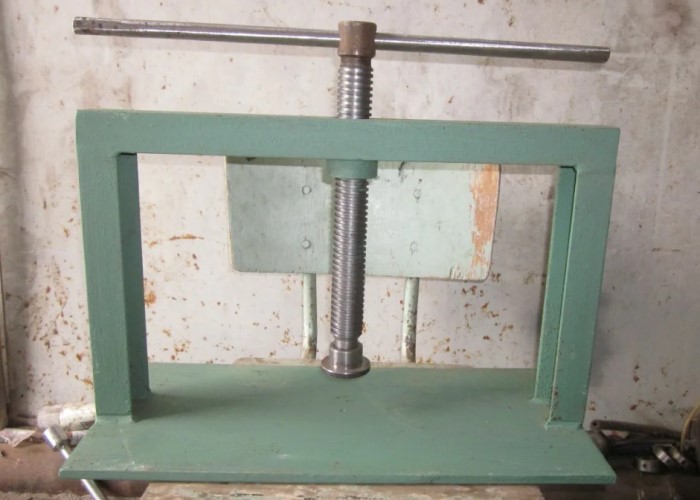

Рабочие винты производят из высококачественных легированных сталей марок 40ХН или 34ХН3М, потому что деталь испытывает колоссальные циклические нагрузки на растяжение и кручение. Заготовки подвергают обязательной многократной закалке и глубокому отпуску, чтобы металл приобрел необходимую вязкость и не лопнул при резком ударе.

После первичной обработки резьбовую поверхность упрочняют методом азотирования или цементации, так как это повышает поверхностную твердость до 55–60 HRC. Глубина закаленного слоя составляет от 2 до 4мм, и такая броня надежно защищает витки от истирания при постоянном контакте с гайкой. Финишную шлифовку профиля выполняют на прецизионных станках с ЧПУ для обеспечения минимальной шероховатости, которая снижает трение в паре.

Каждое изделие проходит обязательную проверку ультразвуком на наличие внутренних микротрещин или скрытых дефектов литья. Если внутри металла обнаружат пустоты, деталь немедленно отправляют в переплавку для исключения аварийного разрушения пресса. Правильно подобранный химический состав сплава гарантирует стабильность размеров винта при нагреве до +150℃ во время интенсивной работы в три смены.

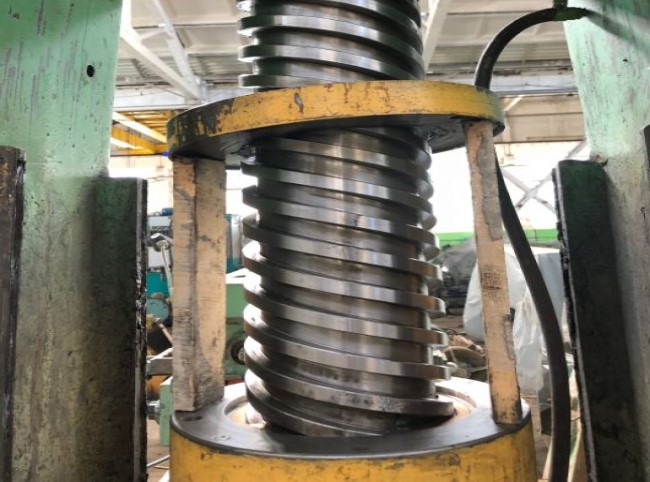

Упорная резьба имеет специфический асимметричный профиль, где одна сторона витка расположена почти под прямым углом к оси вала. Такая геометрия позволяет эффективно передавать осевое усилие в одном направлении, потому что площадь контакта в силовой зоне становится максимальной. В винтовых прессах это исключает появление значительных радиальных сил, которые стремятся разорвать гайку или деформировать станину.

Угол наклона рабочей грани обычно составляет от 3° до 5°, и этот параметр гарантирует надежное самоторможение механизма под нагрузкой. Благодаря высокой жесткости витков резьба выдерживает многократные динамические удары без пластической деформации металла.

Профиль резьбы обеспечивает равномерное распределение давления между всеми задействованными витками, что значительно снижает риск среза стали при пиковых нагрузках. Для улучшения условий смазки на вершинах нарезают небольшие канавки, и они удерживают масляную пленку даже при колоссальном сжатии в нижней точке хода. Использование упорной резьбы увеличивает КПД винтовой пары на 15–20% по сравнению с трапецеидальными аналогами из-за снижения потерь на трение.

Фрикционный привод использует энергию трения между ведущими дисками и массивным маховиком для передачи вращательного момента на главный винт. Система включает два вертикальных ролика, которые постоянно вращаются в разные стороны от основного электродвигателя через клиноременную передачу.

Когда необходимо совершить рабочий ход, специальный механизм прижимает один из роликов к ободу маховика, и тот начинает плавно раскручивать винт вниз. Для возврата ползуна в исходное положение задействуют второй ролик, который вращает маховик в противоположную сторону. Подобная схема позволяет очень гибко регулировать скорость движения инструмента путем изменения силы прижима фрикционных элементов.

На поверхность роликов наносят износостойкие кожаные или полимерные накладки, которые обеспечивают высокий коэффициент сцепления с металлом. Если нагрузка превышает допустимый предел, диски начинают проскальзывать, и это служит естественной защитой механизмов от поломки при заклинивании штампа. Для быстрого и точного переключения режимов современные фрикционные системы оснащают пневматическими цилиндрами.

Маховик в винтовом прессе выполняет роль главного аккумулятора кинетической энергии, которая необходима для деформации металла в момент удара. Во время холостого хода двигатель постепенно разгоняет тяжелый стальной диск до высоких оборотов, запасая в нем огромную инерционную силу.

Когда инструмент соприкасается с заготовкой, маховик мгновенно отдает накопленную энергию, помогая винту преодолеть сопротивление стали. Это позволяет устанавливать на станок электромоторы умеренной мощности, которые потребляют намного меньше тока по сравнению с прямым приводом. Тяжелый диск стабилизирует вращение и гасит пульсации нагрузки, обеспечивая плавность хода всей механической системы.

Диск изготавливают методом ковки из стали с высокой ударной вязкостью и подвергают прецизионной балансировке для исключения вибраций на максимальных скоростях. Вес маховика рассчитывают исходя из требуемого усилия прессования, и для средних моделей этот параметр достигает нескольких тонн. Узел монтируют на верхнем конце винта через фрикционную или электромагнитную муфту, которая позволяет быстро отключать силовой поток.

Гайку для силового винта изготавливают из специальных антифрикционных бронз марок БрОФ или БрАЖ, потому что эти сплавы обладают низким коэффициентом трения в паре со сталью. Мягкая структура бронзы предотвращает возникновение задиров на дорогостоящем винте, принимая основной износ на себя. Конструкцию часто делают разъемной или снабжают компенсаторами люфта, чтобы можно было восстановить точность хода без полной замены узла.

Внутри гайки нарезают сложную систему смазочных каналов, через которые масло подают непосредственно в зону контакта витков под высоким давлением. Такая принудительная смазка создает устойчивый гидродинамический слой, который разделяет металлические поверхности во время работы.

Для прессов с особо высокими усилиями применяют гайки из высокопрочного чугуна со вставками из баббита или специальных композитных материалов. Подобные комбинированные детали выдерживают колоссальный нагрев и не теряют форму при многосменной эксплуатации оборудования. Гайку жестко фиксируют в траверсе или станине при помощи мощных болтов и штифтов, исключая малейшие смещения при реверсе винта.

Для предотвращения заклинивания винта в нижней мертвой точке станки оснащают механическими упорами и электронными системами контроля хода. Главная опасность состоит в том, что при избытке энергии маховика винт может «закусить» в резьбе из-за отсутствия зазора в конце рабочего цикла.

Чтобы исключить эту ситуацию, на станине монтируют жесткие концевые ограничители, которые физически останавливают движение траверсы до момента полной фиксации витков. Также применяют фрикционные муфты с настраиваемым моментом проскальзывания, и они разрывают связь привода с винтом при достижении опасного давления. Такая защита сохраняет целостность резьбы даже при ошибочной настройке глубины штамповки.

Современные прессы снабжают лазерными датчиками положения, которые отслеживают координаты ползуна с точностью до 0.01мм. Контроллер анализирует скорость замедления и при угрозе заклинивания подает команду на экстренное торможение маховика или включение реверса. В гидравлических моделях устанавливают быстродействующие клапаны сброса давления, которые мгновенно убирают усилие с винтовой пары. Если заклинивание все же произошло, используют встроенные устройства для принудительного раскручивания винта в обратную сторону при помощи гидравлических домкратов.

Величину энергии удара регулируют путем изменения скорости вращения маховика перед началом соприкосновения инструмента с металлом. В механических моделях для этого настраивают время включения фрикционной муфты или меняют ход ползуна при помощи механических упоров. Чем дольше ролики привода контактируют с ободом диска, тем больше кинетической энергии он накапливает для последующей деформации заготовки.

Оператор выбирает нужный режим на панели управления, исходя из площади детали и физических свойств материала. Для точной дозировки усилия современные станки оснащают электронными системами мониторинга, которые замеряют реальную силу давления в каждом цикле.

В прессах с электрическим приводом регулировку выполняют программно через частотные преобразователи, которые задают точное количество оборотов двигателя. Это позволяет получать стабильные результаты штамповки независимо от колебаний напряжения в сети или нагрева оборудования. Система позволяет программировать последовательность из нескольких ударов разной силы для выполнения сложных кузнечных операций за один установ.

Дугостаторный привод - разновидность линейного электрического двигателя, где статор выполнен в виде нескольких сегментов, расположенных вокруг обода маховика. Маховик при этом выполняет роль ротора, и магнитное поле статора воздействует непосредственно на него без промежуточных передач и муфт.

Такая безредукторная схема исключает использование изнашивающихся фрикционных дисков и ремней, что значительно упрощает техническое обслуживание станка. Отсутствие механических звеньев повышает общий КПД пресса и обеспечивает мгновенную реакцию системы на команды управления. Дугостаторные двигатели позволяют плавно разгонять и тормозить винт, обеспечивая высокую точность каждого хода ползуна.

Конструкция привода отличается высокой надежностью, потому что в ней отсутствуют трущиеся детали, кроме основных подшипников винта. Электроника позволяет реверсировать вращение маховика за доли секунды, что существенно сокращает время рабочего цикла и повышает общую производительность. Благодаря сегментарному расположению статоров обеспечивается эффективное охлаждение обмоток естественным потоком воздуха при вращении диска.

Для защиты винтовой пары от абразивной пыли и окалины используют герметичные телескопические кожухи или гофрированные чехлы из маслостойких материалов. Защита полностью перекрывает открытые участки винта во время его движения, предотвращая оседание мелких частиц на смазанную поверхность резьбы.

Кожухи изготавливают из нержавеющей стали или армированного пластика, которые выдерживают попадание горячих искр и брызг масла. Внутреннее пространство под чехлом часто заполняют очищенным воздухом под небольшим избыточным давлением для исключения подсоса пыли из атмосферы цеха. Подобная изоляция жизненно важна для сохранения чистоты масляной пленки и предотвращения преждевременного износа бронзовой гайки.

Дополнительно на входе винта в гайку устанавливают фетровые или полиуретановые очистители-скребки, которые снимают случайные загрязнения при каждом ходе. Система фильтрации в контуре смазки задерживает частицы размером более 10 мкм, обеспечивая подачу только идеально чистого масла в зону трения. Регулярная очистка самих кожухов и проверка их целостности - обязательная часть регламентного обслуживания пресса.

Винтовой пресс обеспечивает максимально плавное нарастание усилия в конце хода, что критично для качественного заполнения мелких рельефов матрицы при чеканке. В отличие от кривошипных станков, винтовой механизм позволяет инструменту дольше находиться в контакте с металлом под пиковой нагрузкой.

Подобная «выдержка» способствует полному снятию внутренних напряжений в заготовке и гарантирует идеальную повторяемость сложной геометрии рисунка. Жесткая связь между маховиком и винтом исключает упругие отскоки ползуна, поэтому размеры деталей по высоте выдерживают с точностью до нескольких микрон. Оборудование позволяет выполнять калибровку изделий после литья или объемной штамповки с минимальными припусками на обработку.

Точность чеканки также достигается за счет возможности тонкой настройки энергии удара, что предотвращает деформацию самого штампа и перегрузку станины. Система управления позволяет задавать параметры цикла так, чтобы избежать жесткого соударения половин оснастки при работе без заготовки. Использование винтовых прессов снижает процент брака при производстве метизов, фурнитуры и ювелирных изделий из цветных металлов.

Выталкиватель необходим для автоматического извлечения готовой детали из глубокой полости матрицы после завершения операции прессования. В винтовых прессах применяют механические или гидравлические системы, которые срабатывают в момент возврата ползуна в верхнее положение. Механический привод связан с движением траверсы через систему рычагов и тяг, и он передает усилие на стержни в нижней плите стола.

Гидравлические выталкиватели работают автономно от отдельного насоса, что позволяет точно регулировать момент и силу толчка в зависимости от формы заготовки. Использование экстрактора исключает применение ручных ломов и клещей, значительно ускоряя производственный цикл и повышая безопасность труда.

Система выталкивания предотвращает повреждение поверхности детали и самого штампа, так как усилие прикладывают строго по оси симметрии изделия. Конструкция включает регулируемые упоры для настройки хода стержней под разную высоту оснастки. В современных автоматизированных линиях выталкиватель синхронизируют с роботом-манипулятором, который подхватывает деталь и переносит ее на конвейер.
