Гидравлические прессы

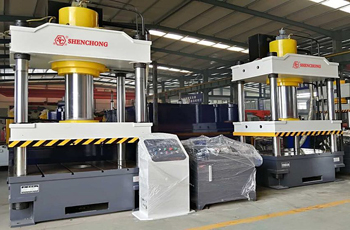

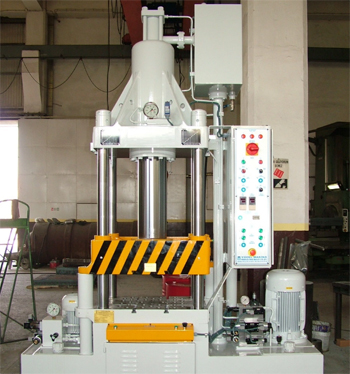

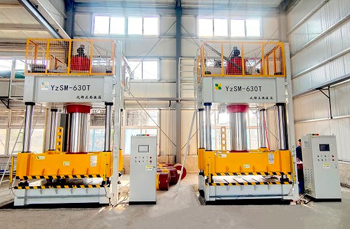

Четырехколонная конструкция обеспечивает идеальную параллельность между ползуном и рабочим столом станка, потому что нагрузку распределяют равномерно по четырем точкам опоры. Стальные колонны проходят через направляющие втулки траверсы, и они полностью исключают боковые смещения инструмента при эксцентричном приложении усилия.

Поверхность каждой опоры подвергают глубокой закалке и финишному хромированию для достижения твердости 60–65 HRC, что сводит износ металла к минимуму. Такая компоновка позволяет устанавливать на пресс крупногабаритные штампы со сложной геометрией, где малейший перекос вызовет поломку пуансонов. Открытая зона между стойками облегчает автоматизацию загрузки заготовок с любой стороны.

Жесткость системы регулируют при помощи массивных гаек на торцах колонн, которые фиксируют верхнюю и нижнюю поперечины в единый монолитный каркас. Инженеры применяют полые колонны для прокладки внутри них линий смазки или кабелей датчиков, чтобы защитить коммуникации от механических повреждений. Фундаментные плиты таких прессов имеют увеличенную толщину для эффективного поглощения вибраций от работы мощной маслостанции.

Для заправки системы выбирают минеральные или синтетические гидравлические масла с индексом вязкости ISO VG 32, 46 или 68 - в зависимости от климатических условий цеха. Жидкость должна содержать комплекс присадок против износа, окисления и пенообразования, чтобы защитить прецизионные детали насосов от разрушения.

Вязкость среды напрямую влияет на КПД оборудования, потому что слишком густое масло создает избыточное сопротивление в клапанах и замедляет ход ползуна. Если масло будет слишком жидким, возрастут внутренние утечки через уплотнения и снизится точность поддержания давления под нагрузкой. Качественный состав сохраняет свои физические свойства при нагреве до +60℃, что обеспечивает стабильную работу станка в многосменном режиме.

Присутствие воды или воздуха в рабочей среде запрещено, так как это вызывает кавитацию и быстрый выход из строя поршневых групп. Для работы в пожароопасных зонах применяют негорючие водогликолевые смеси, которые исключают воспламенение при случайном разрыве магистрали высокого давления. Смену жидкости производят каждые 2000–4000 часов эксплуатации с обязательным проведением химического анализа проб на содержание продуктов износа металла.

Аксиально-поршневые агрегаты - основной источник энергии для мощных прессов, потому что они способны создавать стабильное давление до 35–42 МПа при высоком КПД. Конструкция включает блок цилиндров с поршнями, которые расположены параллельно или под углом к оси вращения вала. Когда вал вращается, поршни совершают возвратно-поступательные движения. Они всасывают и нагнетают масло в магистраль с минимальными пульсациями потока.

Такая схема позволяет плавно регулировать объем подачи жидкости путем изменения угла наклона шайбы или блока цилиндров. Это дает возможность изменять скорость движения ползуна от нескольких миллиметров до сотен миллиметров в секунду без использования ступенчатых редукторов.

Насосы обладают высокой удельной мощностью и компактными размерами, что упрощает компоновку маслостанции на ограниченной площади. Электроника контролирует положение наклонного диска, что позволяет мгновенно снижать подачу до нуля при достижении заданного давления в штампе. Режим ожидания под нагрузкой потребляет минимум энергии, так как двигатель не преодолевает сопротивление перепускных клапанов.

Устранение утечек рабочей жидкости достигается через использование стыковочных узлов и установку монтажных плит вместо сети гибких шлангов. Блочная компоновка гидравлики уменьшает количество резьбовых соединений, потому что все каналы проходят внутри цельного стального модуля.

На стыках элементов монтируют кольцевые уплотнения из фторкаучука или нитрильного каучука, которые сохраняют герметичность при давлении до 420 бар. Соединительные фланцы затягивают с определенным моментом при помощи моментных ключей, что исключает деформацию посадочных мест. Для гашения вибраций стальные трубки магистралей фиксируют жесткими скобами.

Качество обработки прилегающих плоскостей проверяют на зеркальную гладкость, так как любая царапина на поверхности металла превратится в путь для выхода масла под нагрузкой. Современные системы снабжают датчиками контроля поддона, которые сигнализируют о появлении капель жидкости под станком. Утечки внутри цилиндра минимизируют путем установки многокомпонентных поршневых колец с направляющими поясками.

Для точного мониторинга усилий применяют тензометрические датчики давления и электронные преобразователи, которые монтируют непосредственно в рабочие полости цилиндров. Приборы преобразуют физическое сжатие масла в цифровой сигнал и передают его в контроллер станка с частотой до 1000 измерений в секунду.

ПО сравнивает текущее значение с графиком деформации и корректирует работу пропорциональных клапанов. Это позволяет выдерживать усилие с точностью до 0.5%, что критично для калибровки тонкостенных деталей или сборки подшипниковых узлов. Оператор видит реальную нагрузку на мониторе в виде диаграммы, что помогает визуально оценить качество выполнения каждой операции.

Система контроля также выполняет защитную функцию, блокируя подачу масла при внезапном скачке давления выше установленного лимита. Данные о нагрузке записывают в память устройства для формирования паспорта качества на каждую единицу выпущенной продукции. На основе этих параметров автоматика может изменять скорость подвода инструмента, замедляя ход перед самым контактом с металлом.

Дифференциальный цикл работы позволяет увеличить скорость холостого хода ползуна без установки насосов огромной производительности. В этом режиме масло из штоковой полости цилиндра не сбрасывают в бак, а перенаправляют обратно в поршневую полость через специальный клапан. За счет сложения потоков поршень перемещается быстрее, потому что рабочая жидкость воздействует только на эффективную площадь сечения самого штока.

Такая хитрость сокращает время подвода инструмента к заготовке в 2–3 раза, что существенно повышает общую производительность прессового участка. Энергия тратится только на преодоление трения и веса подвижных частей, так как давление в обеих камерах остается практически одинаковым.

Когда пуансон соприкасается с металлом, система автоматически переключается в стандартный рабочий режим для создания максимального усилия. При этом штоковая полость соединяется с баком и вся мощь насоса направляется на полную площадь поршня для пластической деформации заготовки. Переключение происходит по сигналу датчика давления или при срабатывании концевого выключателя, а занимает оно доли секунды.

Для герметизации подвижных узлов гидропрессов используют композитные материалы на основе полиуретана и политетрафторэтилена (PTFE) с добавлением бронзы или графита. Полиуретановые манжеты обладают высокой механической прочностью и эластичностью, что позволяет им эффективно удерживать масло при давлении до 400 бар.

Уплотнения из PTFE имеют низкий коэффициент трения. Они предотвращают возникновение эффекта «прерывистого скольжения» при малых скоростях движения ползуна. Это обеспечивает идеальную плавность хода и точность позиционирования инструмента с погрешностью до 0.01 мм. Внутренние кольца снабжают эластомерными расширителями, которые постоянно прижимают рабочую кромку к зеркалу цилиндра.

В зонах с температурой до +150℃ применяют уплотнения из фторкаучука (FKM), который сохраняет химическую стойкость при контакте с агрессивными добавками в масле. Направляющие пояски поршня изготавливают из тканенаполненных смол или полиацеталя для исключения контакта металла о металл и предотвращения задиров. Все элементы устанавливают в канавки с точными допусками, чтобы исключить их выдавливание в зазоры под действием высокого давления.

Для поддержания оптимальной температуры рабочей среды в пределах +40–50℃ маслостанции оснащают воздушными или водяными теплообменниками. В воздушных охладителях масло проходит через радиатор с развитым оребрением, который обдувается мощным вентилятором с регулируемой скоростью вращения.

Водяные системы более компактны и эффективны, так как тепло отводят через медные трубки контура охлаждающей воды из заводской сети. Электронный термостат постоянно следит за температурой жидкости в баке и автоматически включает охлаждение при превышении заданного порога. Если температура достигает критических +65℃, система безопасности блокирует работу пресса для предотвращения термического разложения присадок и разрушения уплотнений.

Конструкция бака также способствует естественному охлаждению, потому что его изготавливают с большой площадью поверхности и внутренними перегородками для удлинения пути потока. Внутренние стенки резервуара очищают от окалины и покрывают маслостойкими составами для улучшения теплообмена с окружающей средой. В летний период обязательна своевременная очистка радиаторов от пыли и масляного налета. Для работы в холодных цехах в баки устанавливают электрические ТЭНы, которые подогревают масло перед пуском станка до достижения рабочей вязкости.

Точность позиционирования траверсы зависит от быстродействия пропорциональных клапанов и разрешения лазерных или магнитных датчиков линейного перемещения. Датчики монтируют на станине пресса, и они постоянно передают координаты инструмента в систему управления с точностью до нескольких микрон. Электронный контроллер анализирует скорость приближения к целевой точке и плавно снижает подачу масла в цилиндр для исключения перебега по инерции.

Использование сервоклапанов с обратной связью позволяет останавливать многотонную конструкцию в заданном положении с погрешностью не более 0.05 мм. На результат также влияет жесткость рамы и отсутствие люфтов в направляющих узлах, которые могут вызвать раскачивание ползуна в момент остановки.

Стабильность вязкости масла играет ключевую роль, потому что изменения температуры меняют время отклика гидравлических исполнительных механизмов. Для компенсации этого фактора современные системы управления включают алгоритмы адаптивной настройки, которые корректируют моменты срабатывания клапанов в реальном времени. Жесткость фундаментного крепления предотвращает микросмещения станка, которые могли бы исказить показания датчиков положения.

Гидроудар возникает при резком перекрытии потока жидкости или при мгновенном снятии нагрузки, что создает волну сверхвысокого давления в трубопроводах. Для гашения этой энергии в систему устанавливают демпфирующие клапаны и гидроаккумуляторы с азотной подушкой.

Защитный клапан снабжают специальным дросселем, который плавно стравливает избыточное давление в сливную линию, растягивая процесс торможения потока во времени. Это предотвращает возникновение вибраций и защищает сварные швы магистралей от появления усталостных трещин. Гидроаккумуляторы поглощают пиковые скачки давления, работая как пружинный буфер и отдавая накопленную энергию обратно при стабилизации системы.

В современных прессах применяют программное управление скоростью закрытия затворов, и это полностью исключает физические причины появления ударных нагрузок. Электроника плавно меняет частоту тока в обмотках клапанов, обеспечивая мягкий переход между стадиями рабочего цикла. Все элементы гидропанели рассчитывают на многократные перегрузки, превышающие рабочее давление в 1.5–2 раза.

Система очистки масла включает сетчатые фильтры в баке, напорные фильтры высокого давления и тонкие фильтры в линии слива. На всасывании насоса устанавливают грубые фильтры для улавливания крупных частиц окалины и стружки, которые могут мгновенно разрушить лопасти или поршни.

Напорные модули защищают прецизионные пропорциональные клапаны, задерживая загрязнения размером до 3–5 мкм, что важно для стабильной работы автоматики. Отработанная жидкость проходит через сливной фильтр с магнитным уловителем, и он удаляет мельчайшую стальную пыль, образующуюся при трении деталей. Такая комплексная обработка поддерживает чистоту масла на уровне класса 7–8.

Для постоянного удаления продуктов окисления и влаги применяют выносные системы микрофильтрации, которые работают автономно от основного цикла пресса. Сменные картриджи снабжают индикаторами загрязнения, которые подают сигнал на пульт управления при необходимости их замены. Чистое масло предотвращает заклинивание золотников и исключает абразивный износ цилиндров, сохраняя точность хода ползуна.

Вертикальные ковочные прессы проектируют для работы в условиях экстремальных температур и интенсивных ударных нагрузок при деформации раскаленных слитков. Станину таких машин выполняют из массивных стальных отливок, которые связывают мощными стяжными шпильками с предварительным нагревом для создания колоссальной жесткости.

Рабочая зона надежно защищена тепловыми экранами, и они предотвращают перегрев гидравлических цилиндров от излучения заготовок с температурой до +1200℃. Направляющие ползуна снабжают автоматическими системами водяного охлаждения и принудительной смазки густыми жаростойкими составами. Это помогает выполнять объемную штамповку крупных деталей для авиации и энергетики с высокой скоростью.

Оборудование оснащают манипуляторами для автоматической подачи и вращения тяжелых поковок, что исключает ручной труд в опасной зоне. Система управления позволяет программировать последовательность из множества ударов разной силы, обеспечивая равномерную проработку структуры металла. Для защиты от окалины все штоки и уплотнения закрывают телескопическими кожухами из нержавеющей стали. Гидравлика таких прессов имеет увеличенный объем аккумуляторов для быстрого развития пикового усилия в нижней точке хода.

Логические клапаны встраивают в общую стальную плиту для управления потоками масла большой мощности. Устройство представляет собой двухлинейный клапан со вставным затвором, положение которого контролирует управляющее давление в верхней камере.

Такая конструкция позволяет пропускать до 5000 литров жидкости в минуту при минимальном гидравлическом сопротивлении, что недоступно для обычных золотниковых распределителей. Малые ходы запорного элемента обеспечивают мгновенную реакцию системы на команды электроники. Логические элементы отличаются высокой надежностью, потому что имеют простую форму и минимум трущихся поверхностей.

В одной гидропанели монтируют десятки таких картриджей, и они образуют сложные схемы управления направлением, давлением и расходом масла. Все соединения выполнены в виде внутренних каналов в блоке, и это полностью исключает внешние утечки и риск повреждения трубок. Модульный принцип сборки позволяет быстро заменять неисправный узел без разборки всей системы, просто выкручивая картридж из гнезда.
