Протяжные станки

Тянущие инструменты работают на растяжение и полностью исключают риск изгиба длинного стержня в процессе снятия припуска. Режущий орган крепят в специальном быстросъемном патроне рабочего ползуна, который плавно перемещает его сквозь предварительно подготовленное отверстие заготовки. При этом деталь опирается на сферическую подкладку или жесткую плиту, поэтому ее самоцентрирование происходит за счет равномерного распределения сил резания по контуру.

Метод позволяет применять инструменты длиной до 2000 мм, которые за один проход формируют сложный шлицевый профиль или многогранную полость. Растягивающее усилие стабилизирует траекторию движения каждой режущей кромки, и итоговая точность обработки достигает 0.005 мм. Технология оптимальна для получения внутренних поверхностей в деталях типа длинных втулок и гидроцилиндров.

Толкающие инструменты (прошивки) имеют ограниченную длину, так как стальной стержень испытывает колоссальные нагрузки на сжатие и может потерять продольную устойчивость. Отношение длины к диаметру для прошивок обычно не превышает 12–15 единиц, иначе металл деформируется или лопается под давлением вертикального пресса.

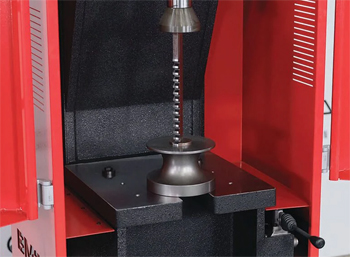

Прошивание выполняют на универсальных гидравлических прессах или специализированных станках, где инструмент проталкивают через металл сверху вниз. Этот способ выбирают для финишной обработки неглубоких отверстий в корпусных деталях, которые сложно зафиксировать в стандартных протяжных патронах.

Линейная скорость перемещения инструмента при протягивании металлов значительно ниже, чем при точении или фрезеровании. Обычно она составляет от 2 до 12 м/мин. Низкие значения объясняются спецификой процесса, при котором каждый зуб снимает стружку заданной толщины без возможности регулировки подачи.

Если разогнать станок выше 15 м/мин, на режущих кромках возникнет эффект интенсивного теплового расширения и это приведет к мгновенному заклиниванию инструмента в узком канале. Тепло не успевает отводиться через массивное тело протяжки, что провоцирует отпуск закаленной стали и быструю потерю твердости. Для обработки вязких конструкционных сталей выбирают диапазон 3–5 м/мин.

При работе с серым чугуном или бронзой скорость увеличивают до 8–10 м/мин, потому что эти материалы образуют мелкую стружку надлома и меньше нагревают инструмент. В современных станках с ЧПУ и цифровыми приводами применяют переменные скорости, когда чистовые зубья проходят материал медленнее калибрующих секций. Автоматизация позволяет достигать шероховатости Ra 0.32 мкм при сохранении высокого темпа производства.

Протяжки проектируют с учетом объема стружечных канавок, который должен в 2.5–3 раза превышать объем снимаемого металла для свободного размещения завитков. В горизонтальных станках основная масса отходов осыпается в нижний желоб станины под действием силы тяжести и смывается мощным потоком смазочно-охлаждающей жидкости.

Для принудительной очистки инструмента устанавливают автоматические щетки или капроновые ролики, которые вращаются навстречу движению ползуна. Эти приспособления выметают застрявшие частицы из пазов, исключая их попадание под следующие режущие кромки и появление глубоких царапин на поверхности детали.

В вертикальных станках применяют вакуумные аспирационные установки или магнитные транспортеры, которые располагают под рабочим столом. Стружка перемещается в накопительный контейнер, а очищенное масло возвращается в основной бак через систему многоступенчатых фильтров. Если на производстве обрабатывают вязкие сплавы алюминия, для дробления длинных ленточных отходов в зону резания подают сжатый воздух.

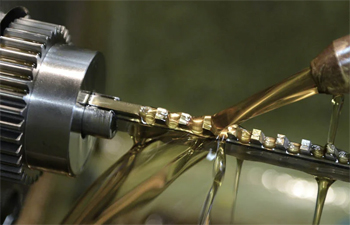

Применение специализированных смазочно-охлаждающих жидкостей (СОЖ) при протягивании необходимо для снижения колоссальных сил трения и предотвращения диффузионного износа зубьев. Масло или концентрированная эмульсия создает на поверхности металла прочную молекулярную пленку, которая разделяет инструмент и заготовку в зоне экстремальных давлений.

Смазка исключает эффект «холодной сварки», когда частицы заготовки налипают на переднюю поверхность зуба и превращаются в нарост. Без орошения качество поверхности детали резко падает, а усилие протягивания возрастает на 30–50%, что перегружает гидравлику станка. СОЖ также эффективно поглощает тепловую энергию, сохраняя температуру режущих кромок в пределах безопасных +100℃.

Для обработки легированных сталей выбирают сульфофрезолы или составы с добавлением хлора и фосфора, которые обладают высокими противозадирными свойствами. Жидкость подают под давлением от 2 до 5 бар через сеть форсунок, направляя поток в место входа инструмента в металл. В горизонтальных станках устанавливают системы «полива», которые полностью заливают рабочую зону.

Подготовка отверстий под протягивание требует точности, так как первая режущая кромка инструмента должна войти в металл без перекосов и ударов. Диаметр подготовленного отверстия делают на 0.1–0.2 мм больше диаметра передней направляющей части протяжки для обеспечения свободного захода без лишнего трения.

Сверление или зенкерование выполняют с допуском не ниже 11–12 квалитета, при этом отклонение от соосности не должно превышать 0.05 мм на всю длину заготовки. Если отверстие будет иметь значительную кривизну, инструмент начнет уводить в сторону, что вызовет неравномерный износ зубьев и поломку стержня. Торцевые поверхности детали проходят подрезку для плотного прилегания к опорной плите станка.

Материал заготовок подвергают термической обработке для достижения твердости в пределах 180–230 HB, которая считается оптимальной для получения гладкой поверхности. Слишком мягкий металл склонен к образованию задиров и наволакиванию на зубья, а перекаленная сталь вызывает мгновенное выкрашивание режущих кромок. Все фаски на входе и выходе отверстия снимают заранее для снижения пусковых нагрузок на станок в момент врезания.

Гидравлическая система обеспечивает максимально плавное и бесступенчатое перемещение инструмента с усилием от 5 до 100 т - в зависимости от класса станка. В состав привода входят мощная насосная станция, аккумулирующие емкости и рабочие цилиндры, которые жестко связаны с инструментальной кареткой. Масло под давлением до 200 бар поступает в поршневую полость, и это создает стабильную тягу без вибраций, характерных для механических передач.

Плавность хода важна для сохранения целостности кромок инструмента при прохождении участков с переменной твердостью металла. Электроника контролирует расход жидкости через пропорциональные клапаны, позволяя настраивать скорость рабочего и обратного хода с точностью до 0.1 м/мин.

Современные гидроприводы снабжают системами температурной стабилизации, которые поддерживают постоянную вязкость масла в течение всей смены. Это исключает дрейф настроек скорости при прогреве оборудования и гарантирует одинаковое качество обработки первой и сотой детали в партии. В конструкции предусматривают предохранительные клапаны сброса давления, которые мгновенно срабатывают при заклинивании протяжки или поломке зубьев.

Основную станину протяжного станка изготавливают из серого чугуна марки СЧ20 или СЧ30 методом точного литья с последующим длительным старением металла. Этот материал гасит микровибрации и резонансные колебания, которые возникают при циклическом врезании сотен зубьев в заготовку.

Огромная масса литого основания обеспечивает высокую жесткость системы, что необходимо для удержания инструмента на одной оси при усилиях в десятки тонн. Внутренние полости рамы снабжают массивными ребрами жесткости, и они предотвращают упругие деформации корпуса под нагрузкой. Чугун также отличается высокой износостойкостью направляющих поверхностей.

Термическая обработка отливок снимает остаточные напряжения, исключая риск постепенного искривления станины в процессе многолетней эксплуатации. Стабильность геометрии основания напрямую влияет на точность позиционирования заготовок и соосность опорных узлов. Конструкция включает глубокие приямки для сбора СОЖ и специальные каналы для прокладки гидравлических магистралей.

Восстановление режущих способностей протяжки проводят на заточных станках с использованием абразивных или эльборовых кругов. Основную обработку выполняют по передней поверхности зубьев, при этом выдерживают заданный угол наклона и глубину стружечной канавки. Важно не изменять диаметр инструмента, поэтому заточку по задней грани (по вершинам) применяют только в исключительных случаях.

Радиус скругления кромки после финишной правки не должен превышать 5–8 мкм для обеспечения легкого внедрения в металл без затиров. Все операции проводят с обильным охлаждением маслом, чтобы не допустить появления прижогов и микротрещин на поверхности закаленной стали.

После завершения механической обработки поверхности полируют мягкими пастами для удаления заусенцев и снижения шероховатости впадин. Это облегчает последующий сход стружки. Каждый зуб проверяют на оптических профилометрах для контроля идентичности геометрии по всей длине стержня. Если один из зубьев будет заточен неправильно, на него придется повышенная нагрузка и это может вызвать его выкрашивание или разрыв всего инструмента.

Сборная конструкция включает центральную оправку из вязкой конструкционной стали и набор отдельных режущих колец или втулок из быстрорежущего сплава. Такое решение позволяет снизить стоимость изготовления крупногабаритного инструмента, так как из инструментальной стали делают только рабочие элементы.

При поломке или затуплении одного зуба нет необходимости менять всю протяжку целиком, достаточно заменить поврежденный сегмент на новый из комплекта запасных частей. Это повышает экономическую эффективность металлообработки, особенно при выпуске больших партий деталей.

Между сегментами сборного инструмента часто устанавливают регулировочные прокладки, которые позволяют компенсировать уменьшение размеров зубьев после многократных переточек. Такая настройка обеспечивает стабильность диаметра отверстия на протяжении всего срока службы оправки. Сборные модели также облегчают процесс термической обработки, так как небольшие кольца закаливаются более равномерно и без внутренних дефектов.

Мониторинг состояния протяжки выполняют путем постоянного замера тока, потребляемого электродвигателем насоса, или отслеживания давления в гидравлической системе. Когда режущие кромки затупляются, сопротивление металла возрастает и автоматика фиксирует рост нагрузки на 15–20% выше базового уровня.

Современные станки оснащают тензометрическими датчиками, и они передают сигнал в систему ЧПУ для сравнения с эталонной кривой усилия. Если давление превышает установленный порог, электроника блокирует запуск следующего цикла и выдает предупреждение о необходимости замены инструмента. Это исключает поломку протяжки из-за чрезмерного затупления и гарантирует сохранность оборудования при аварийных ситуациях.

Второй метод контроля - визуальный осмотр поверхности готовых деталей и замер их размеров при помощи калибров-пробок. Появление характерных рисок, задиров или «матовых» пятен на металле свидетельствует о критическом износе чистовых зубьев или налипании стружки. Признаком затупления также служит изменение формы стружки: она становится ломаной и неоднородной по цвету из-за перегрева в зоне контакта.

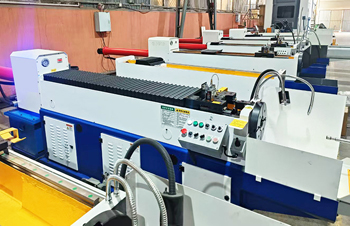

Направляющие узлы обеспечивают строго линейную траекторию перемещения ползуна и предотвращают радиальное биение инструмента в процессе обработки. В горизонтальных станках применяют длинные стальные планки с V-образным профилем, которые проходят шлифовку и поверхностную закалку до 60 HRC. По этим направляющим скользит массивная каретка, несущая инструментальный патрон и механизмы захвата протяжки.

Точная юстировка зазоров в парах трения исключает перекос режущего органа, потому что отклонение в 0.02 мм на метр длины может вызвать брак по соосности отверстия. Систему снабжают лубрикаторами, которые подают густую смазку под давлением для минимизации износа металла при высоких скоростях обратного хода.

Для повышения долговечности на поверхности кареток часто наклеивают накладки из антифрикционного полимера или бронзы, которые работают в режиме жидкостного трения. Это значительно снижает коэффициент сопротивления и предотвращает появление задиров на станине при случайном попадании пыли. В вертикальных моделях направляющие колонки делают в виде цилиндрических хромированных валов, обеспечивающих идеальную центровку подвижной траверсы.

Станки для обработки наружных поверхностей проектируют с учетом открытой компоновки рабочей зоны, где плоский или фасонный инструмент крепится на вертикальном или горизонтальном ползуне. В отличие от внутренних моделей здесь деталь фиксируют в приспособлениях-спутниках, которые перемещаются навстречу режущим кромкам.

Протяжки для наружных работ часто делают наборными из отдельных плоских секций, что позволяет обрабатывать одновременно несколько граней вала или пазов сложной формы. Это обеспечивает высочайшую производительность при производстве коленчатых валов, шатунов и турбинных лопаток. Жесткость крепления заготовки в таких станках приоритетна, так как силы резания стремятся вырвать деталь из зажимов.

Оборудование снабжают гидравлическими зажимными устройствами с автоматическим контролем усилия прижима. Направляющие для наружного протягивания делают максимально широкими для эффективного распределения боковых нагрузок, возникающих при несимметричном резании. Система охлаждения в таких машинах имеет увеличенное количество форсунок, которые обеспечивают полный смыв стружки с открытых поверхностей инструмента.
