Электромагнитные прессы

Магнитопровод собирают из тонких листов электротехнической стали с высоким содержанием кремния, потому что такой материал обладает минимальными потерями на перемагничивание. Каждую пластину покрывают слоем изоляционного лака для предотвращения возникновения вихревых токов Фуко, которые вызывают избыточный нагрев оборудования. Пакет плотно сжимают стальными шпильками, так как любые микрозазоры между листами провоцируют сильный гул и вибрации при работе станка.

Форма сердечника имеет замкнутый контур, и он обеспечивает максимальную концентрацию магнитного потока в зоне расположения рабочей катушки. Использование шихтованной структуры позволяет прессу работать на высоких частотах без снижения КПД привода.

Поверхности полюсов проходят финишную шлифовку, чтобы обеспечить минимальный воздушный зазор между статором и подвижным якорем. Если поверхность металла будет иметь шероховатость, сила притяжения распределится неравномерно, и это приведет к перекосу инструмента. Для защиты от коррозии сталь подвергают оксидированию или наносят тонкое полимерное напыление, которое не препятствует прохождению магнитных линий.

Для отвода тепла от медных обмоток применяют системы принудительной циркуляции диэлектрического масла или водяное охлаждение через полые проводники. Когда через катушку проходят токи большой силы, металл мгновенно разогревается, и этот процесс может привести к разрушению изоляции и короткому замыканию.

В жидкостных системах хладагент прогоняют через теплообменник, который поддерживает температуру узла в пределах +40–50℃. Герметичный корпус катушки исключает контакт теплоносителя с внешними электрическими цепями и защищает медь от окисления. Наличие датчиков потока гарантирует мгновенную остановку пресса при обрыве шлангов или отказе насоса.

В маломощных моделях используют воздушное охлаждение при помощи высокопроизводительных вентиляторов, которые направляют поток воздуха в зазоры между секциями обмотки. Корпус статора снабжают развитым оребрением для увеличения площади теплоотдачи в окружающую среду. Нужно постоянно следить за чистотой вентиляционных каналов, так как скопление производственной пыли препятствует нормальному охлаждению и вызывает перегрев автоматики.

Конденсаторные блоки служат для накопления огромного объема электрической энергии и ее мгновенной отдачи в виде мощного импульса на катушки статора. Такая схема позволяет развивать усилия прессования без перегрузки заводской электросети, потому что зарядку емкостей выполняют плавно в перерывах между циклами.

В момент срабатывания тиристорных ключей энергия, которую запасли в блоке, высвобождается за тысячные доли секунды. Это действие создает мощное электромагнитное поле для перемещения якоря. Система управления регулирует напряжение заряда, и это дает возможность с высокой точностью дозировать силу каждого удара. Автономность питания делает работу станка независимой от кратковременных просадок напряжения в цехе.

Конденсаторы объединяют в модульные кассеты с индивидуальными предохранителями и системами разряда для обеспечения безопасности при техническом обслуживании. Специальные резисторы сбрасывают остаточный заряд сразу после отключения питания станка, что исключает риск поражения током персонала. Срок службы современных электролитических или пленочных элементов составляет до 100 000 циклов заряда и разряда при соблюдении условий охлаждения.

В электромагнитных листогибочных станках вместо механической траверсы используют мощную стальную прижимную балку, которую удерживает электромагнит в основании стола. Когда включают электрический ток, магнитное поле мгновенно притягивает верхнюю планку к листу металла с усилием до 6 т на каждый метр длины.

Такая конструкция исключает необходимость в громоздких боковых стойках, что позволяет обрабатывать закрытые короба и сложные пространственные детали. Отсутствие механических приводов зажима делает станок компактным и обеспечивает бесшумную фиксацию заготовки перед гибкой. Силу прижима плавно регулируют через панель управления в зависимости от толщины и материала проката.

Прижимную балку изготавливают из цельного бруса инструментальной стали, и она имеет идеальную плоскостность для исключения перекосов угла гиба. Для работы с заготовками разной конфигурации применяют наборные сегментные вставки, которые фиксируют на столе тем же магнитным потоком. В процессе деформации магнит надежно удерживает лист, что предотвращает его выскальзывание и обеспечивает точность радиуса изгиба до 0.1 мм.

После воздействия мощных импульсных полей стальные заготовки часто сохраняют остаточную намагниченность, которая может негативно влиять на последующие операции обработки или сборки. Намагниченная деталь притягивает мелкую стружку и абразивную пыль, а это вызывает появление глубоких царапин на поверхности при шлифовке или покраске.

Чтобы исключить подобные проблемы, электромагнитные прессы часто оснащают встроенными устройствами размагничивания, которые срабатывают в конце рабочего цикла. Система подает на катушки переменный ток, амплитуда которого плавно затухает. Такое воздействие эффективно разрушает ориентацию магнитных доменов в структуре металла. Процесс занимает менее секунды и не влияет на общую производительность оборудования.

Если станок не имеет функции демагнетизации, детали пропускают через внешний туннельный размагничиватель перед их отправкой на склад. Контроль качества выполняют при помощи магнитометров, которые проверяют отсутствие поля на острых кромках и в отверстиях изделий. Для деталей из нержавеющей стали и цветных сплавов данная процедура не требуется, так как эти материалы не обладают ферромагнитными свойствами.

Система числового программного управления задает время протекания тока через обмотки с точностью до микросекунд при помощи быстродействующих тиристоров или транзисторов. Длительность импульса определяет глубину внедрения инструмента в металл и величину передаваемой кинетической энергии. Программа настраивает этот параметр в зависимости от пластичности заготовки, когда выбирают короткие резкие удары для вырубки или затяжные импульсы для формовки.

Электроника позволяет формировать сложные пакеты импульсов, где первый этап обеспечивает предварительный прижим, а второй - окончательную деформацию. Подобная автоматизация цикла исключает риск разрыва тонколистового металла в зонах резкого перепада высот.

Цифровой осциллограф на панели управления отображает форму тока в реальном времени, что помогает визуально контролировать стабильность работы силовых ключей. Программное обеспечение автоматически корректирует время подачи энергии при изменении температуры катушек для сохранения постоянного усилия. Если система фиксирует отклонение длительности импульса от заданных границ, станок мгновенно блокируют, чтобы предотвратить поломку штампа.

Пружинный механизм обеспечивает быстрый возврат подвижного якоря в исходное верхнее положение сразу после прекращения действия электромагнитного импульса. Группу мощных винтовых или тарельчатых пружин монтируют симметрично вокруг штока, чтобы исключить перекосы и заклинивание каретки при движении вверх. Жесткость элементов рассчитывают так, чтобы время возврата было минимальным, но при этом не возникало жестких ударов о верхние упоры станины.

Для гашения энергии отскока в конструкции предусматривают полиуретановые буферы или гидравлические демпферы малой мощности. Подобная схема отличается простотой и высокой надежностью, так как она работает автономно без потребления электроэнергии.

Настройка натяжения пружин позволяет регулировать открытую высоту пресса под габариты конкретной оснастки. В процессе эксплуатации характеристики металла могут меняться, поэтому узлы снабжают регулировочными гайками для компенсации усталости витков. Если пружина лопнет, датчик положения зафиксирует неполный возврат инструмента и заблокирует запуск следующего цикла для обеспечения безопасности.

Для обеспечения стабильной работы контроллеров и датчиков используют методы экранирования и гальванической развязки всех цепей управления. Шкафы с электроникой изготавливают из листов мягкой стали или специальных сплавов, которые эффективно поглощают внешние электромагнитные поля. Кабели передачи данных помещают в плетеные медные оплетки и прокладывают на максимальном удалении от силовых шин катушек статора.

Использование оптоволоконных линий для связи между датчиками и компьютером полностью исключает риск возникновения наводок и ложных срабатываний автоматики. Специальные сетевые фильтры отсекают высокочастотные помехи, которые возникают в момент коммутации больших токов внутри станка.

Все печатные платы покрывают защитными составами и монтируют на виброизоляционных опорах для защиты от микровибраций магнитопровода. Система заземления пресса имеет отдельный контур с низким сопротивлением, и он обеспечивает быстрый отвод статических зарядов и токов утечки. В конструкции применяют дифференциальные усилители сигналов, которые выделяют полезную информацию на фоне мощного электромагнитного шума.

Цилиндрический якорь движется внутри полого статора, и такая конструкция обеспечивает максимальную соосность и симметричность распределения магнитных сил. Такая форма оптимальна для выполнения операций пробивки и глубокой вытяжки, так как шток испытывает только осевые нагрузки без крутящих моментов.

Площадь соприкосновения поля в таком узле остается постоянной на всем протяжении хода, что гарантирует стабильность усилия от начала до конца движения. Направляющие для цилиндрического якоря делают в виде прецизионных втулок из антифрикционных сплавов с принудительной подачей смазки. Высокая жесткость стержня позволяет работать с твердыми легированными сталями без риска изгиба инструмента.

Плоские якоря имеют форму диска или прямоугольной плиты, и они взаимодействуют с открытыми полюсами электромагнита на поверхности станины. Этот тип выбирают для широкоформатных вырубных станков и листогибов, где требуется передача усилия на большую площадь заготовки. Плоская конструкция обладает меньшей инерцией и позволяет достигать высочайших скоростей срабатывания. Но такая схема более чувствительна к величине воздушного зазора, так как сила притяжения резко падает при удалении якоря от статора.

Силовые тиристоры выполняют роль электронных выключателей, которые способны мгновенно замыкать и разрывать цепи с силой тока в несколько тысяч ампер. Управление осуществляется через подачу слаботочных импульсов на управляющий электрод, и это позволяет системе ЧПУ плавно менять объем энергии в катушках. Изменяя угол отпирания полупроводника, электроника регулирует амплитуду напряжения и пиковое усилие прессования.

Современные транзисторные модули позволяют работать на частотах до нескольких килогерц, обеспечивая формирование импульсов практически любой формы. Отсутствие механических контактов исключает обгорание и износ узлов коммутации, что делает привод необслуживаемым в течение многих лет.

Для защиты полупроводников от перегрева их монтируют на массивные алюминиевые радиаторы с водяным или воздушным охлаждением. В схему включают быстродействующие диоды и варисторы, и они гасят обратные скачки напряжения при резком отключении индуктивной нагрузки. Контроллер постоянно отслеживает температуру кристаллов и блокирует работу станка при угрозе теплового пробоя. Использование электронных ключей обеспечивает бесшумность включения.

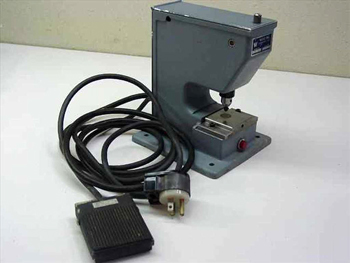

Электромагнитные прессы настольного типа обеспечивают точность вертикального перемещения инструмента до 1–2 мкм благодаря отсутствию люфтов в механических передачах. Прямой привод исключает влияние износа зубчатых колес или винтовых пар на конечный результат обработки деталей. Положение якоря контролируют оптические линейки с высоким разрешением, которые передают данные в систему управления в режиме реального времени.

Для достижения целевой координаты с минимальной погрешностью электроника мгновенно корректирует ток в обмотках. Подобная прецизионность востребована в производстве электроники, медицинской техники и часовых механизмов, где допуски на размеры крайне малы.

Стабильность точности поддерживают за счет использования термостабильных материалов для изготовления направляющих и корпуса статора. Минимальный нагрев привода предотвращает тепловое расширение деталей, и это сохраняет настройки станка в течение всей рабочей смены. ПО позволяет компенсировать упругую деформацию станины под нагрузкой путем внесения микропоправки в ход инструмента.

В катушках электромагнитных прессов используют провода с классом нагревостойкости изоляции F или H, чтобы обеспечить надежную работу при интенсивных нагрузках. Медная жила имеет многослойное покрытие из полиэфирного лака или стекловолокна с пропиткой кремнийорганическими составами. Такая защита выдерживает не только высокие температуры, но и колоссальные электрические напряжения при импульсном разряде конденсаторов.

Плотная намотка и последующая вакуумная пропитка компаундом исключают вибрацию витков, которая могла бы привести к перетиранию изоляции и межвитковому замыканию. Механическая прочность обмотки позволяет катушке годами сопротивляться воздействию магнитных сил.

Каждую готовую катушку подвергают испытаниям на пробой под напряжением для гарантии безопасности персонала. Для работы в условиях масляного тумана и влажности обмотки заключают в герметичные капсулы из эпоксидной смолы. На корпусе пресса устанавливают датчики сопротивления изоляции, которые сигнализируют о ее старении или увлажнении до возникновения аварийной ситуации.
