Магнитно-импульсное прессование

Процесс основан на законе электромагнитной индукции и возникновении силы Лоренца. При разряде конденсаторной батареи через индуктор протекает ток огромной силы, создающий мгновенное магнитное поле. Оно проникает в поверхностный слой металлической заготовки и индуцирует в ней вихревые токи - токи Фуко.

Взаимодействие внешнего магнитного поля индуктора и наведенных токов в заготовке порождает мощное механическое давление. Вектор этой силы направлен перпендикулярно поверхности металла. Под его действием стенки заготовки перемещаются с ультразвуковой скоростью - до 300–500 м/с. Кинетическая энергия движения мгновенно преобразуется в работу пластической деформации при ударе о матрицу или ответную деталь.

Давление в зоне контакта достигает нескольких сотен тысяч атмосфер, что позволяет эффективно уплотнять структуру материала без использования тяжелых механических прессов.

При магнитно-импульсной обработке скорость деформации в тысячи раз превышает показатели статического прессования. В таких условиях многие металлы проявляют эффект повышенной пластичности. Это связано с тем, что инерционные силы препятствуют локальному сужению заготовки и образованию разрывов на ранних этапах.

Атомы металла не успевают переместиться по классическим плоскостям скольжения, и деформация происходит более равномерно по всему объему. Это позволяет достигать степеней формоизменения, невозможных при обычной штамповке. Даже хрупкие сплавы под действием магнитного импульса ведут себя подобно вязкой жидкости, заполняя мельчайшие элементы рельефа матрицы.

Отсутствие механического контакта с пуансоном исключает трение на поверхности. Это дополнительно снижает риск появления задиров, трещин и обеспечивает идеальную чистоту отделки готового изделия.

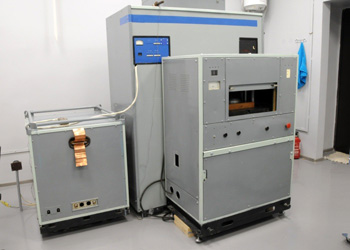

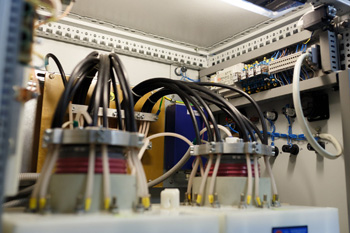

Конденсаторные батареи - основной накопитель энергии в магнитно-импульсной установке. Их задача заключается в аккумулировании электрического заряда в течение относительно длительного времени и его мгновенной отдаче в индуктор. Рабочее напряжение систем составляет от 5 до 20 кВ.

Главная характеристика батареи - низкая собственная индуктивность, позволяющая сформировать разрядный импульс длительностью всего 10–100 микросекунд. Чем короче импульс, тем выше плотность магнитного поля и эффективнее передача энергии металлу.

Современные установки используют модульные блоки конденсаторов с ресурсом в миллионы циклов. Стабильность емкости и напряжения заряда напрямую определяет повторяемость результатов прессования. Инженерный расчет емкости батареи базируется на требуемом усилии деформации и электропроводности конкретного обрабатываемого материала.

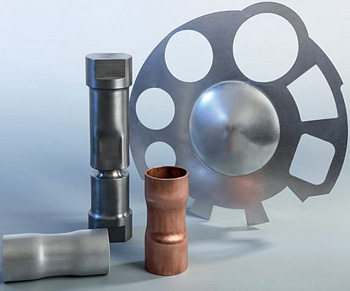

Индуктор - рабочий инструмент, концентрирующий магнитную энергию в нужной зоне. Его форма должна максимально точно повторять контуры заготовки с учетом технологического зазора. Для обжима труб применяют охватывающие цилиндрические катушки. При раздаче полостей или калибровке отверстий индуктор помещается внутрь детали. Плоские индукторы используются для штамповки листов.

Из-за колоссальных токов витки индуктора испытывают огромные разрывные нагрузки. Для предотвращения разрушения их изготавливают из высокопрочных медных сплавов с обязательным армированием стеклопластиком или стальным бандажом. Часто применяют концентраторы магнитного поля - массивные вставки с прорезями, которые локализуют энергию на определенном участке детали.

Точный расчет геометрии витков исключает неравномерность давления и гарантирует идеальную симметрию прессованного изделия.

Эффективность магнитно-импульсного прессования напрямую зависит от глубины проникновения магнитного поля в металл - скин-эффекта. В материалах с высокой проводимостью, таких как медь или алюминий, наведенные токи концентрируются в очень тонком поверхностном слое. Это создает максимальный перепад магнитного давления между внешней и внутренней сторонами стенки заготовки. Если металл обладает высоким сопротивлением, поле проходит сквозь него, не создавая достаточного усилия деформации.

Для обработки низкопроводящих сталей или титана часто используют «спутники» - тонкие медные или алюминиевые прокладки. Спутник принимает на себя основной импульс и передает механический удар основной заготовке. Это расширяет список доступных материалов, позволяя работать даже с нержавеющими сталями, сохраняя при этом все преимущества высокоскоростной холодной обработки.

Прессование порошков на магнитно-импульсных установках позволяет получать брикеты с плотностью, близкой к теоретическому максимуму. Мгновенный ударный импульс вызывает интенсивное взаимное трение частиц порошка. В точках контакта возникают локальные микровыбросы тепла, которые приводят к «сварке» зерен в твердом состоянии. При этом общая температура заготовки остается практически неизменной, что исключает рост зерна и сохраняет исходную наноструктуру порошка.

Технология идеальна для производства сверхмощных постоянных магнитов и тугоплавких композитов. Высокая скорость деформации обеспечивает равномерное распределение плотности по всему объему, устраняя дефекты «арки», характерные для статического прессования в матрице. Отсутствие связующих веществ в порошке повышает химическую чистоту и улучшает эксплуатационные характеристики готовых изделий после спекания.

Магнитно-импульсная сварка-прессование позволяет соединять металлы, которые невозможно сварить классическими методами. Например, алюминий с медью или сталь с алюминием.

Под действием магнитного поля одна деталь соударяется с другой на скорости в несколько сотен метров в секунду. В зоне контакта возникает эффект гидродинамического течения поверхностных слоев - «кумулятивная струя», которая очищает поверхности от оксидных пленок. На атомарном уровне происходит образование прочной связи без расплавления металла. Шов получается волнообразным и по прочности превосходит основной материал.

Отсутствие хрупких интерметаллидных слоев, возникающих при нагреве, делает такие соединения надежными при вибрациях и температурных перепадах. Это востребовано при производстве кабельных наконечников, переходников и элементов систем охлаждения, где важен идеальный электрический и тепловой контакт.

Холодный характер деформации исключает термические поводки и окисление поверхности. В деталях не возникают зоны термического влияния с измененной микроструктурой. Это критично для прецизионных узлов, где важна стабильность размеров и чистота обработки. Металл подвергается интенсивному наклепу, что значительно повышает его твердость и предел текучести. Отсутствие окалины позволяет исключить операции травления и шлифовки после прессования.

Магнитно-импульсный метод сохраняет все свойства предварительно термообработанных материалов. Например, можно формовать уже закаленные детали без потери их твердости. Экономия энергии на разогрев массивных заготовок и отсутствие необходимости в защитных атмосферах делают технологию экологичной и снижают общие затраты на организацию производственного цикла.

Сверхскоростная деформация приводит к фрагментации кристаллических зерен. Под давлением в сотни мегапаскалей внутри зерен образуются многочисленные полосы сдвига и дислокации. Исходная структура дробится на мелкие субзерна, что называется процессом динамического упрочнения.

Мелкозернистая структура препятствует движению дислокаций, что резко повышает сопротивляемость металла деформации и износу. Увеличивается предел усталости, так как мелкие зерна эффективно блокируют развитие микротрещин.

На магнитно-импульсных прессах можно получать детали с градиентной структурой: поверхность становится сверхтвердой и плотной, а сердцевина сохраняет необходимую вязкость. Это сочетание свойств недостижимо при медленном прессовании или прокатке, когда структура меняется более плавно и часто сопровождается нежелательным ростом кристаллов.

Эффект упругого последействия (пружинения) - главная проблема холодной гибки и прессования. При обычных скоростях металл накапливает упругую энергию, которая заставляет деталь менять форму после снятия нагрузки.

Магнитно-импульсное воздействие происходит настолько быстро, что инерционные силы и высокие давления «запирают» атомы в новом положении. Пластическая деформация преобладает над упругой из-за высокой плотности энергии в зоне контакта. Деталь буквально впечатывается в матрицу, принимая её точные очертания. Это позволяет изготавливать прецизионные отражатели, корпуса приборов и элементы антенн с точностью до сотых долей миллиметра.

Отсутствие необходимости учитывать коэффициент пружинения упрощает проектирование оснастки и сокращает количество доводочных операций, обеспечивая идеальную повторяемость размеров в серийном производстве.

Эксплуатация магнитно-импульсных установок требует защиты от высокого напряжения и мощных электромагнитных помех. Конденсаторные батареи представляют смертельную опасность из-за способности хранить заряд даже после выключения. Системы блокировок и автоматического разряда обязательны для любого оборудования.

Мощные импульсы создают наводки, способные вывести из строя электронику и средства связи в радиусе десятков метров. Поэтому рабочая камера и шкафы с электроникой экранируются стальными или медными листами. Персонал обязан использовать средства защиты органов слуха, так как разряд сопровождается громким звуковым ударом. Особое внимание уделяется креплению индукторов: силы отдачи стремятся разрушить катушку и сорвать её с креплений.

Регулярная дефектоскопия изоляции и силовых шин - обязательное условие предотвращения аварийных ситуаций в цехе.

В традиционном прессовании пуансон постоянно трется о заготовку, что ведет к износу и необходимости смазки. В магнитно-импульсном методе роль пуансона выполняет невидимое магнитное поле. Оно воздействует на металл бесконтактно, распределяя усилие по всей площади одновременно. Это исключает появление царапин, вмятин и следов инструмента на лицевой стороне детали.

Срок службы матриц увеличивается в несколько раз, так как отсутствуют боковые нагрузки от трения и заклинивание заготовки. Отсутствие механических движущихся частей в зоне давления упрощает конструкцию пресса и повышает его надежность.

Метод позволяет прессовать детали в герметичных контейнерах или через тонкие диэлектрические перегородки. Это востребовано в ядерной и химической промышленности для работы с опасными материалами, где важно исключить прямой контакт инструмента с обрабатываемой средой.

Технология наиболее рентабельна в массовом производстве мелкогабаритных деталей сложной формы и при сборке трубчатых конструкций. Изготовление алюминиевых корпусов электроники, автомобильных датчиков, наконечников высоковольтных проводов и элементов авиационных трубопроводов на магнитно-импульсном прессе обходится дешевле классической штамповки.

Экономия достигается за счет исключения нагрева и сокращения цикла обработки до миллисекунд. Возможность объединения нескольких операций (формовка, обжим и сварка) за один импульс радикально снижает себестоимость сборки. Высокая степень автоматизации позволяет встраивать установки в конвейерные линии.

Несмотря на стоимость конденсаторных батарей, низкие затраты на обслуживание оснастки и отсутствие брака обеспечивают быструю окупаемость оборудования при тиражах от нескольких тысяч изделий в месяц.
