Пробивные станки

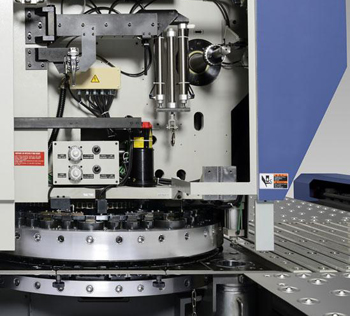

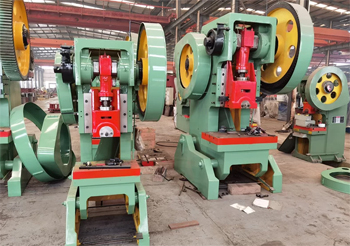

Револьверный блок состоит из двух соосных дисков: в верхнем закрепляют пуансоны, а в нижнем располагают соответствующие им матрицы. Оба диска вращаются абсолютно синхронно при помощи мощных сервоприводов, чтобы выбранная пара инструмента оказалась строго на одной оси под ударным бойком станка. Количество станций в современных моделях варьируется от 20 до 60 штук, что позволяет выполнять сложнейшую обработку за один установ листа без пауз на ручную переналадку.

Время смены инструмента составляет менее секунды, потому что система управления заранее вычисляет кратчайший путь поворота карусели в обе стороны. Жесткая фиксация дисков в момент удара исключает радиальные смещения, которые могут привести к поломке кромок или к быстрому затуплению режущей части.

Корпус револьвера изготавливают из модифицированного чугуна, который проходит процедуру термического старения для сохранения идеальной геометрии в течение всего срока службы. Каждое посадочное гнездо снабжают закаленными стальными втулками. Они предотвращают износ металла при частых перемещениях кассет с оснасткой. Для работы с пуансонами большого диаметра предусматривают специальные станции типоразмера D или E, которые имеют усиленные направляющие элементы.

Система автоматической смазки подает масляный туман непосредственно в зону контакта инструмента с металлом перед каждым ударом бойка. Масляная пленка значительно снижает коэффициент трения, что предотвращает эффект «холодной сварки», когда частицы заготовки налипают на боковые грани пуансона.

Без постоянного орошения инструмент мгновенно перегревается, а это ведет к потере твердости стали и появлению глубоких задиров на стенках отверстий. Особенно важна подача смазки при обработке нержавейки и алюминиевых сплавов, которые отличаются повышенной вязкостью и склонностью к налипанию. Жидкость также выполняет функцию охладителя, отводя избыточное тепло от режущей кромки матрицы и сохраняя ее точность.

Программное обеспечение станка позволяет настраивать дозировку масла в зависимости от толщины листа и частоты ходов ползуна. Форсунки монтируют внутри револьверного диска или на самом пуансонодержателе, обеспечивая направленный поток среды в рабочую полость штампа. Смазка помогает удалению отходов пробивки, так как исключает заклинивание вырубленных пятаков внутри матрицы.

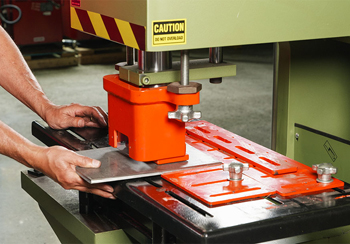

Пневматические или гидравлические зажимы удерживают край листа и перемещают его по осям X и Y согласно программе ЧПУ. Конструкция включает мощные стальные захваты с рифлеными губками, которые обеспечивают высокое усилие прижима для исключения смещения металла. Зажимы монтируют на массивной каретке, которая движется по прецизионным линейным направляющим с помощью шарико-винтовых пар.

Современные станки оснащают датчиками контроля положения, и они мгновенно останавливают цикл при обнаружении проскальзывания заготовки. Чтобы обработать всю площадь листа, система управления применяет функцию автоматического перехвата, когда специальные прижимы станины фиксируют металл во время перемещения основных захватов.

Ширину раскрытия губок настраивают под толщину материала, которая может составлять от 0.5 до 12 мм и выше - в зависимости от мощности оборудования. В зоне захвата устанавливают концевые выключатели, которые предотвращают столкновение инструмента с массивным корпусом зажима. Чтобы не деформировать тонкие листы из меди или алюминия, на контактные поверхности наносят полимерные накладки или используют регулировку силы сжатия.

Мультиинструмент - компактная кассета, внутри которой располагают от 5 до 24 небольших пуансонов разной формы. Такое устройство устанавливают в одну стандартную станцию револьверного диска, что значительно расширяет набор доступных инструментов без увеличения габаритов станка. Система позволяет выбирать нужный пуансон поворотом внутреннего механизма кассеты, и это сокращает время на вращение всего тяжелого револьвера.

Такое оборудование подходит для изготовления сложных деталей с множеством мелких отверстий, прорезей и пазов за один цикл обработки. Мультистанции обеспечивают высокую гибкость производства, позволяя быстро переходить от вырубки круглых отверстий к пробивке прямоугольных окон.

Привод выбора инструмента внутри кассеты синхронизируют с основным контроллером станка для обеспечения соосности с нижней матрицей. Все пуансоны в наборе изготавливают из высококачественной инструментальной стали и подвергают индивидуальной закалке для долговечности. Использование мультиинструмента снижает износ привода револьвера, так как количество полных оборотов диска сокращается на 40-60%.

Метод нибблинга заключается в последовательной пробивке множества перекрывающихся отверстий малого диаметра для получения сложного криволинейного контура. Станок совершает удары с высокой частотой до 1000 ходов в минуту, когда лист металла плавно перемещается под пуансоном по заданной траектории. Величина шага между ударами составляет около 1-2 мм, что обеспечивает получение ровной кромки, которая не требует последующей механической шлифовки.

Подобная технология позволяет вырезать детали любой формы, включая круги большого радиуса, овалы и свободные геометрические фигуры. Нибблинг заменяет лазерную резку при изготовлении деталей из материалов с высокой отражающей способностью или при отсутствии термических требований к краю реза.

Для качественного нибблинга используют пуансоны со специальной геометрией режущей части, которая имеет небольшой наклон для постепенного внедрения в металл. Это значительно снижает уровень вибраций и уменьшает нагрузку на станину станка при работе с толстолистовым прокатом. В процессе обработки образуется большое количество мелкой серповидной стружки, которую удаляют при помощи вакуумных систем или мощного обдува.

Отходы пробивки в виде металлических пятаков проваливаются сквозь отверстие матрицы в специальный канал внутри станины станка. Для предотвращения заторов под рабочим столом устанавливают вакуумные аспирационные установки, которые принудительно затягивают мелкую стружку в накопительный контейнер. Это исключает эффект «подпрыгивания» отходов, когда вырубленный кусок металла вылетает обратно на поверхность листа и попадает под следующий удар инструмента.

Автоматизация очистки важна для сохранения зеркальной поверхности пуансонов и матриц, так как случайная стружка вызывает мгновенное появление глубоких царапин. В современных линиях контейнеры снабжают датчиками заполнения, которые сигнализируют о необходимости выгрузки мусора.

Для работы с крупными фрагментами металла применяют ленточные транспортеры, которые располагают в нижней части оборудования. Отработанный материал перемещают к боковой стороне станка и сбрасывают в общую тару для последующей переработки. Для отделения стальных отходов от смазочно-охлаждающей жидкости систему удаления часто оснащают магнитными сепараторами. Если на производстве обрабатывают вязкие материалы, используют пуансоны со встроенными выталкивателями на торце.

Пуансоны и матрицы изготавливают из высоколегированных инструментальных сталей марок Х12МФ, Р6М5 или из специализированных порошковых сплавов. Эти материалы обладают исключительной твердостью до 62-64 HRC и высокой ударной вязкостью, что позволяет им выдерживать миллионы циклов деформации металла. Порошковые стали отличаются однородной структурой, поэтому инструмент из них служит в 2 раза дольше по сравнению с коваными аналогами.

Для повышения износостойкости поверхности подвергают вакуумному напылению нитрида титана (TiN) или алюмонитрида титана (TiAlN). Тонкое покрытие твердостью более 80 HRC создает надежную броню, которая защищает режущие кромки от быстрого истирания при работе с абразивной окалиной.

При выборе инструмента учитывают химическую совместимость сплава с обрабатываемым листом для предотвращения диффузионного износа. Для пробивки отверстий в нержавеющей стали выбирают пуансоны с повышенным содержанием ванадия и вольфрама, которые сохраняют режущие свойства при нагреве. Все инструменты проходят многократный цикл термического отпуска для снятия напряжений и достижения стабильности размеров.

Для снижения акустической нагрузки пробивные станки оснащают защитными звукоизолирующими кабинетами и гидравлическими демпферами. Кабина представляет собой каркас с многослойными панелями из минеральной ваты и перфорированной стали, которые поглощают до 85% энергии звуковых волн. Окна изготавливают из толстого закаленного стекла, и это позволяет оператору безопасно наблюдать за процессом без вреда для слуха.

Внутри станины монтируют активные системы гашения вибраций, которые предотвращают передачу структурного шума на фундамент и стены цеха. Использование современных сервоприводов также способствует тишине, так как они тише традиционных кривошипно-шатунных механизмов.

Технология «мягкой пробивки» позволяет программировать скорость внедрения пуансона в металл, устраняя резкий хлопок в момент разрыва материала. Электроника плавно замедляет боек перед самым контактом с листом, что снижает пиковый уровень шума на 10-15 дБ. Инструменты со скошенной режущей кромкой разрезают металл постепенно, что уменьшает мгновенное усилие и звуковое давление. Регулярная смазка всех шарниров и подшипников исключает появление скрипов и стуков при быстром перемещении кареток.

Современные координатно-пробивные прессы могут выполнять не только вырубку отверстий, но и сложные операции формовки металла. С помощью специального инструмента станок изготавливает жалюзийные решетки, пуклевки для сварки, ребра жесткости и зенковку под головки винтов.

Наличие функции индексации позволяет нарезать внутреннюю резьбу в отверстиях методом раскатки прямо в процессе пробивки детали. Это исключает необходимость переноса заготовок на другие станки и значительно сокращает общее время производственного цикла. Для создания высоких выступов используют технологию вытяжки металла, когда пуансон деформирует лист без его разрыва.

Инструменты для формовки имеют специфическую форму и снабжаются мощными пружинными съемниками для безопасного извлечения из заготовки. Система ЧПУ контролирует глубину внедрения с точностью до 0.01 мм, обеспечивая идеальную повторяемость рельефа на всей партии продукции. Для защиты поверхности металла при формовке применяют специальные роликовые насадки, которые не оставляют следов и царапин.

Рабочие столы с щеточным покрытием предназначены для защиты нижней поверхности листа от появления царапин и потертостей при его быстром перемещении. Тысячи плотных синтетических или натуральных волокон создают мягкую опору, по которой металл скользит с минимальным сопротивлением. Это важно для обработки нержавейки с финишной шлифовкой и алюминия с анодированным покрытием, где любое повреждение считается браком.

Щетки удерживают мелкую пыль и случайную стружку ниже уровня контакта с листом, предотвращая их попадание под заготовку. В отличие от стальных шариковых опор щеточный настил значительно снижает уровень шума при движении тяжелых плит по столу.

Конструкция стола включает отдельные сменные модули, и они позволяют быстро заменять изношенные участки щеток без демонтажа всей поверхности. Для работы с толстыми стальными листами применяют комбинированные столы, где щетки чередуются с подпружиненными шариками большой грузоподъемности. Шарики принимают на себя основной вес груза, а щетки обеспечивают бережную поддержку и очистку поверхности. Для исключения накопления электрического заряда все волокна изготавливают из антистатических материалов.

Индексируемые станции оснащают индивидуальным приводом вращения, который позволяет разворачивать пуансон и матрицу на любой угол от 0 до 360 градусов. Подвижность регулируется программой ЧПУ с точностью до 0.01 градуса, что дает возможность пробивать прорези и пазы под любым углом без смены инструмента. Это расширяет возможности станка и позволяет использовать один прямоугольный пуансон для вырубки контуров разной ориентации.

Передача вращения осуществляется через безлюфтовые редукторы или зубчатые ремни, которые гарантируют синхронизацию верхнего и нижнего инструмента. Наличие индексации сокращает количество позиций в револьвере и упрощает разработку программ раскроя.

Современные системы вращения позволяют использовать и формовочный инструмент, обеспечивая создание ребер жесткости и жалюзи в любом направлении. В процессе поворота электроника контролирует положение осей, блокируя удар при малейшем рассогласовании. Посадочные места индексируемых станций снабжают усиленными подшипниками, которые выдерживают высокие радиальные нагрузки.

Необходимость заточки инструмента определяют по появлению заусенцев на кромках отверстий и характерному изменению звука удара станка. Если высота заусенца превышает 10% от толщины листа, это служит сигналом о критическом затуплении режущей кромки пуансона или матрицы. Также контролируют радиус скругления кромки: при его увеличении свыше 0.1-0.2 мм инструмент требует немедленного восстановления на прецизионном шлифовальном станке.

Подшлифовка торца на глубину 0.05-0.1 мм восстанавливает остроту лезвия и предотвращает быстрый износ боковых поверхностей штампа. Использование тупого инструмента ведет к перегреву металла и может вызвать поломку станины пресса из-за резкого роста усилия пробивки.

Заточку выполняют с обязательным использованием охлаждающей жидкости, чтобы не допустить прижогов и изменения структуры закаленной стали. После шлифовки поверхности обязательно размагничивают, так как остаточный магнетизм притягивает мелкую стружку и вызывает заклинивание деталей. Для компенсации уменьшения длины инструмента после заточки в системе управления корректируют параметр вылета бойка.
