Прямое и обратное прессование

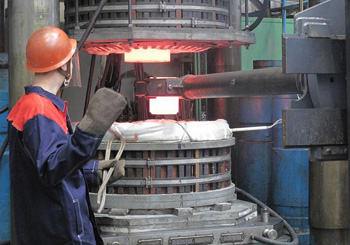

При прямом прессовании заготовка перемещается относительно стенок контейнера под давлением пуансона. Силы трения на контактных поверхностях тормозят внешние слои металла. В результате центральная часть слитка течет значительно быстрее периферийной. Это создает неравномерность деформации по сечению и приводит к сильному искривлению волокон макроструктуры.

Обратный метод исключает перемещение заготовки внутри контейнера. Матрица сама внедряется в неподвижный металл. Трение между боковой поверхностью слитка и стенками отсутствует, а металл течет равномерно по всему сечению профиля. Структура изделия получается более однородной и стабильной.

Отсутствие зон застойного металла - «мертвых зон» - в углах контейнера минимизирует риск попадания поверхностных окислов в тело готовой детали. Это важно для ответственных изделий из алюминиевых и титановых сплавов.

Главная причина снижения нагрузки на пресс при обратном методе - полное отсутствие трения заготовки о стенки контейнера. При прямом прессовании до 30 или 40% мощности оборудования расходуется на преодоление сил сопротивления по всей длине слитка. Чем длиннее заготовка, тем выше требуемое давление.

В обратном процессе усилие затрачивается только на саму пластическую деформацию металла в зоне матрицы. Нагрузка остается постоянной на протяжении всего рабочего хода и не зависит от начальной длины слитка. Это позволяет использовать менее мощные и более дешевые прессы для получения аналогичных профилей. Снижение удельного давления также положительно сказывается на ресурсе контейнера и пресс-штемпеля.

Экономия энергии делает обратную технологию предпочтительной при переработке твердых и малопластичных сплавов, требующих предельных нагрузок.

Прямое прессование обеспечивает эффективное самоочищение металла. Внешние слои слитка с окалиной и загрязнениями задерживаются силами трения и уходят в пресс-остаток. На выход матрицы поступает чистый металл из центральной зоны. Это гарантирует высокое качество поверхности прутков и труб даже при использовании необточенных заготовок.

При обратном прессовании отсутствие трения приводит к тому, что поверхность исходного слитка становится поверхностью готового изделия. Любые дефекты, риски или газовые поры на заготовке переходят на деталь.

Технология требует обязательной предварительной механической обработки (обточки) слитков перед загрузкой в пресс. Но обратный метод исключает появление «чешуи» и надрывов, вызванных перегревом поверхностных слоев от трения. Это позволяет получать изделия с идеальным блеском и минимальной шероховатостью при условии безупречной подготовки сырья.

Основное техническое ограничение обратного метода связано с конструкцией пресс-штемпеля. Он выполняется полым, так как именно через него выходит готовый профиль. Полая структура штемпеля снижает его устойчивость к продольному изгибу и смятию под нагрузкой. Это ограничивает максимальное рабочее давление и, соответственно, степень деформации металла. Размер выходного отверстия внутри штемпеля жестко лимитирует площадь поперечного сечения изделия.

На обратных прессах сложно изготавливать широкие панели или массивные балки сложной формы. Прямое прессование лишено этих недостатков: штемпель здесь сплошной и максимально жесткий. Матрица крепится на массивном держателе, что позволяет выпускать профили практически любого сечения, вписанного в диаметр контейнера. Поэтому для крупногабаритных и тяжелых изделий прямое прессование остается безальтернативным решением.

Прямой метод предоставляет технологам больше инструментов для регулирования микроструктуры металла по длине. За счет активного трения в контейнере происходит интенсивный разогрев заготовки. Это способствует процессам динамической рекристаллизации и измельчению зерна.

На выходе из матрицы профиль часто подвергается принудительному охлаждению водой или воздухом (закалка на прессе). Постоянная скорость истечения металла обеспечивает стабильность механических свойств. В обратном процессе из-за отсутствия теплоты трения металл может остывать к концу цикла, что ведет к неоднородности твердости.

Прямая технология идеальна для производства строительных и авиационных профилей длиной до 20 или 30 м. Она гарантирует заданную ориентацию волокон и высокую усталостную прочность материала. Точный расчет температурно-скоростных параметров исключает появление крупнозернистой «корки» на поверхности изделий.

Смазка - критический элемент прямого способа, особенно при обработке сталей и жаропрочных сплавов. Она наносится на внутреннюю поверхность контейнера и на торец слитка. Главная задача - снизить коэффициент трения и предотвратить прямой контакт металла с инструментом. При высоких температурах часто применяют стеклосмазки: специальные составы, которые плавятся и образуют вязкую пленку.

Смазка работает как теплоизолятор, защищая стенки контейнера от перегрева и износа. Неправильный выбор состава приводит к появлению «засоров» - включений смазки внутри металла, что считается браком. При прессовании алюминия смазку стенок обычно не используют. Это заставляет металл «прилипать» к контейнеру, обеспечивая эффект сдвига и очистки центральных слоев.

В обратном прессовании смазка контейнера не требуется, что упрощает технологический цикл и снижает затраты на расходные материалы.

Высокая производительность обратного процесса обусловлена сокращением времени вспомогательных операций и возможностью работы на повышенных скоростях. Отсутствие трения в контейнере исключает тепловой эффект «саморазогрева» металла. Это позволяет значительно увеличить скорость истечения профиля из матрицы без риска появления термических трещин. При прямом прессовании скорость часто ограничена именно температурным порогом плавления сплава в зоне трения.

Кроме того, в обратном методе процесс протекает более стабильно от начала до конца рабочего хода. Уменьшение величины пресс-остатка сокращает время на его отделение и подготовку инструмента к следующему циклу. Совокупность этих факторов позволяет сократить общее время изготовления партии деталей на 15–20%. Это делает обратную технологию максимально эффективной для массового выпуска прутков и простых профилей из алюминия и меди.

Точность геометрии профиля напрямую зависит от соосности пуансона, контейнера и матрицы. В прямом прессовании все элементы выстраиваются в одну линию. Матрица жестко фиксируется в передней части станины. Жесткость системы обеспечивает минимальную разностенность при производстве труб.

В обратном прессовании матрица закреплена на конце подвижного полого штемпеля. Это создает риск её микросмещений и вибраций под нагрузкой. Для компенсации этих дефектов применяют прецизионные направляющие и системы активного центрирования. Любой перекос инструмента ведет к неравномерному распределению напряжений и искривлению изделия на выходе.

Регулярная проверка калибра и состояния опорных плит - обязательное условие качественной работы. Идеальная соосность гарантирует стабильность допусков по всей длине профиля и предотвращает преждевременный выход из строя дорогостоящих узлов пресса.

При непрерывном или полунепрерывном прессовании (обычно прямым методом) торцы слитков сваривают между собой под давлением. В зоне стыка происходит диффузионное взаимодействие материалов. Качество этого соединения определяет прочность длинномерного профиля.

Технология прямого прессования способствует интенсивному перемешиванию металла в зоне сварки благодаря высоким сдвиговым деформациям. Это позволяет получить шов, практически не уступающий по свойствам основному металлу. При обратном прессовании отсутствие сдвиговых смещений вдоль стенок делает процесс сварки торцов менее эффективным. Риск сохранения оксидной пленки на стыке возрастает.

По этой причине обратный метод реже применяют для бесконечного прессования. Прямой способ гарантирует целостность структуры и стабильность вязкости в местах перехода между заготовками, что важно для магистральных трубопроводов и шин.

Контейнер - самая дорогая часть оснастки пресса, работающая в условиях циклического нагрева и высокого давления. При прямом прессовании внутренняя втулка (лейнер) подвергается интенсивному абразивному износу из-за постоянного скольжения раскаленного слитка. Трение вызывает эрозию поверхности и сокращает межремонтный ресурс. Постоянный нагрев от трения может привести к потере твердости стали лейнера.

В обратном процессе слиток неподвижен относительно стенок. Механический износ контейнера практически отсутствует. Температурный режим остается более стабильным и мягким. Срок службы контейнера при обратном прессовании в 1,5-2 раза выше, чем при прямом. Это существенно снижает эксплуатационные расходы предприятия и уменьшает количество простоев на замену оснастки.

Защита контейнера от износа - главный экономический аргумент в пользу внедрения технологий обратной экструзии.

Изготовление труб обратным методом технически возможно, но сопряжено со сложностями крепления иглы. В прямой схеме игла крепится к штемпелю или отдельному гидроцилиндру и проходит сквозь заготовку в матрицу. Это обеспечивает высокую жесткость и точность внутреннего диаметра. В обратной схеме игла должна располагаться внутри полого штемпеля вместе с выходящим профилем. Это усложняет конструкцию инструментального узла и ограничивает длину иглы.

Обратное прессование труб чаще применяют для заготовок небольшой длины или при производстве толстостенных втулок. Точность центровки внутреннего канала при этом может быть ниже из-за консольного крепления матрицы. Но отсутствие трения заготовки о контейнер позволяет получать трубы из труднодеформируемых материалов с минимальным усилием.

Метод востребован в производстве специальных гильз и патрубков из высокопрочных сталей и титана.

Пресс-остаток - неизбежная технологическая потеря материала. При прямом прессовании он имеет форму диска, остающегося между штемпелем и матрицей. Его толщина составляет от 10 до 15% длины заготовки. Это необходимо для удержания загрязненного металла «рубашки» слитка внутри контейнера.

При обратном прессовании пресс-остаток значительно меньше: 3-5%. Это связано с отсутствием трения и с более равномерным течением металла. Весь объем слитка практически полностью переходит в профиль. Это делает обратный метод экономически выгодным при работе с дорогостоящими металлами: серебром, золотом, цирконием или специальными сплавами.

Снижение отходов на каждом цикле дает колоссальный финансовый эффект в масштабах серийного производства. Уменьшение массы остатка также облегчает его удаление из рабочей зоны и сокращает время цикла прессования.

Выбор технологии базируется на анализе требуемой геометрии изделия, свойств материала и объема партии. Если необходим массивный профиль сложного сечения с высокими требованиями к чистоте структуры, выбирают прямое прессование. Он универсально, позволяет использовать максимальную мощность оборудования и эффективно удаляет поверхностные дефекты слитка.

Для серийного выпуска простых прутков, проволоки или небольших профилей из пластичных металлов предпочтительнее обратный метод. Он экономит до 30% электроэнергии, обеспечивает высокую скорость процесса и минимизирует отходы. Важный фактор - наличие парка оборудования: обратные прессы конструктивно сложнее и дороже в закупке.

Технологический аудит проекта позволяет найти оптимальный баланс между стоимостью оснастки, качеством поверхности и итоговой себестоимостью килограмма готовой продукции.
