Ротационная вытяжка металла

Главное техническое различие заключается в характере приложения нагрузки. При штамповке заготовка деформируется мгновенно по всей площади под действием пуансона. Это требует колоссальных усилий и дорогостоящей стальной оснастки.

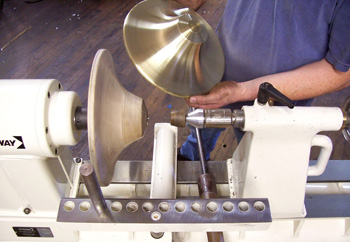

Ротационная вытяжка основана на принципе точечного контакта. Давильный ролик воздействует на узкий участок вращающейся детали, постепенно перемещаясь по её контуру. Локальное приложение силы позволяет формовать крупные и толстостенные изделия на оборудовании сравнительно малой мощности.

Метод исключает необходимость изготовления сложных матриц. Достаточно одной оправки, повторяющей внутренний контур детали. Это делает технологию экономически выгодной для малых и средних серий, где затраты на штамповый инструмент не окупаются объемом выпуска.

В процессе проецирующей вытяжки действует закон синуса: толщина стенки готового конуса напрямую зависит от угла его наклона и от толщины исходной плоской заготовки. Формула устанавливает, что финальная толщина равна произведению исходной толщины на синус угла между образующей конуса и осью вращения.

При такой схеме деформации диаметр заготовки остается неизменным, а металл перераспределяется только по толщине. Это позволяет инженерам с высокой точностью прогнозировать массу и прочностные характеристики детали еще на этапе проектирования.

Соблюдение этого закона гарантирует отсутствие разрывов и утонений металла в критических зонах. Точный расчет позволяет получать изделия с заданным градиентом толщины, что необходимо для оптимизации веса авиационных и космических компонентов.

Выбор материала оправки зависит от серийности заказа и от твердости обрабатываемого металла. Для единичных прототипов и мягких алюминиевых сплавов допустимо использование оправок из твердых пород древесины или текстолита. В серийном производстве применяют оправки из чугуна марок СЧ20 или сталей типа 45 и 40Х с поверхностной закалкой. Для работы с нержавеющей сталью и титаном требуются оправки из высоколегированных инструментальных сталей, отполированные до зеркального блеска.

Твердость поверхности должна составлять 55–60 HRC для предотвращения износа и налипания металла. Точность изготовления оснастки напрямую определяет геометрию готового изделия. Современные оправки часто имеют сборную конструкцию. Это позволяет извлекать их из деталей с обратными углами и сужениями (бутылочные формы).

В процессе обработки металл подвергается интенсивному сдвиговому деформированию. Кристаллические зерна вытягиваются и ориентируются вдоль контура детали, формируя плотную волокнистую структуру.

Это вызывает эффект деформационного упрочнения: наклепа. Предел текучести и твердость материала существенно возрастают. Изделие становится прочнее исходной заготовки на 15–30%. Направленная макроструктура волокон повышает сопротивляемость детали усталостным нагрузкам и внутреннему давлению, что особенно важно для производства газовых баллонов и деталей турбин.

Часто упрочнение при ротационной вытяжке позволяет отказаться от последующей термической закалки. Метод обеспечивает монолитность структуры и исключает скрытые дефекты, характерные для литых или сварных аналогов.

Смазка в процессе ротационной вытяжки выполняет функции охлаждения и снижения коэффициента трения в зоне контакта. Без надлежащего смазывания между роликом и заготовкой возникают запредельные температуры. Они ведут к появлению прижогов, задиров и «чешуи» на поверхности металла.

Для алюминия обычно используют составы на основе керосина и технических масел. Для сталей и нержавеющих сплавов применяют вязкие пасты с добавлением графита или дисульфида молибдена. Смазочный слой предотвращает прямой контакт инструмента с деталью, сохраняя чистоту поверхности оправки. Качественная смазка способствует более равномерному течению металла под роликом. Это позволяет достигать высокой чистоты отделки (Ra 0,63–1,25) без дополнительной шлифовки, что сокращает общее время производства детали.

Формование изделий с сужающимся горлом или вогнутыми участками требует применения разъемных или эксцентриковых оправок. Разъемная оправка состоит из нескольких сегментов, которые собирают на центральном валу. После завершения вытяжки центральный замок извлекают и сегменты вынимают из детали по отдельности. Это технически сложный процесс, требующий высокой точности подгонки частей оснастки для исключения видимых швов на внутренней поверхности.

Другой метод - использование многопозиционных давильных роликов на станках с ЧПУ. Программное управление позволяет обкатывать сложные профили в свободном режиме без полной поддержки заготовки оправкой.

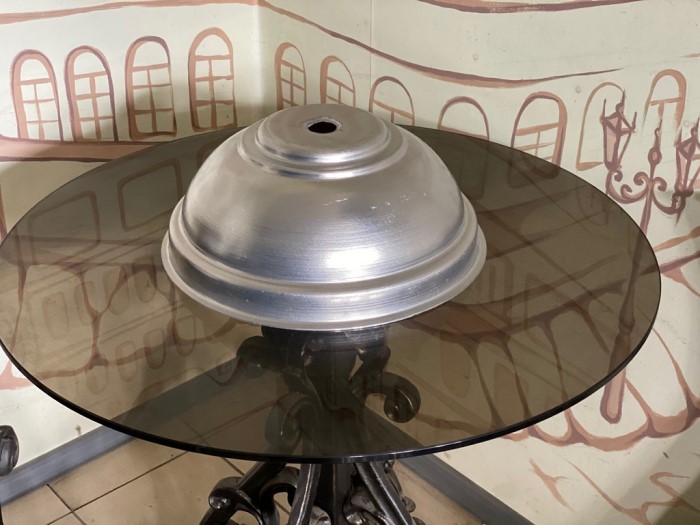

Такие технологии незаменимы в производстве декоративных ваз, плафонов сложной формы и корпусов сепараторов.

Возможности ротационной вытяжки ограничены жесткостью станины станка и мощностью его привода. На современных промышленных установках обрабатывают детали диаметром от нескольких миллиметров до 4–6 м. Максимальная толщина стального листа для холодной вытяжки обычно не превышает 8–10 мм. Алюминий поддается обработке при толщине до 20–30 мм.

При необходимости работы с более толстым металлом применяют горячую технологию с подогревом заготовки газовыми горелками или индукторами прямо на станке. Нижний предел толщины составляет около 0,2 мм. Работа с тонкой фольгой требует прецизионной настройки давления ролика для исключения разрывов и гофрообразования.

Правильный выбор типоразмера станка обеспечивает стабильность процесса и исключает вибрации при обработке крупногабаритных изделий.

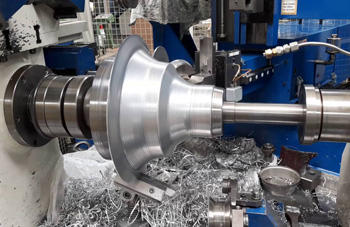

Современные давильно-катальные центры оснащаются системами обратной связи и лазерными измерителями. ЧПУ контролирует положение ролика с точностью до 0,01 мм. Программа автоматически компенсирует упругую деформацию оправки и станины под нагрузкой.

В процессе вытяжки датчики отслеживают усилие деформации и температуру зоны контакта. Если параметры выходят за рамки заданного коридора, система корректирует подачу ролика. Это гарантирует идеальную повторяемость размеров в партии и минимальную разностенность изделий. Лазерное сканирование готовой детали сразу после обработки позволяет выявить скрытые дефекты геометрии.

Высокая автоматизация исключает ошибки ручного управления, обеспечивая стабильное качество продукции для таких требовательных отраслей, как медицина и приборостроение.

Лазерная или плазменная резка создает в зоне реза полосу термического влияния. Кромка круглой заготовки мгновенно закаливается, становится хрупкой и теряет пластичность. При попытке начать вытяжку от такого края на металле неизбежно появляются трещины и разрывы.

Ротационная вытяжка требует максимальной вязкости материала по всему объему. Оптимальный метод подготовки заготовок (блинов) - механическая рубка на кругорезных станках или вырубка на прессах. Холодный способ резки сохраняет исходную структуру зерна.

Если заготовка всё же была вырезана лазером, она должна пройти обязательный рекристаллизационный отжиг. Удаление упрочненного слоя по периметру - залог успешного формирования глубоких деталей без производственного брака.

Нержавеющая сталь склонна к интенсивному упрочнению в процессе деформации. Ротационная вытяжка позволяет эффективно управлять этим процессом. Метод обеспечивает высокую чистоту внутренней поверхности без сварных швов. Это критично для пищевой, фармацевтической и химической промышленности.

Отсутствие швов исключает зоны межкристаллитной коррозии и облегчает санитарную обработку резервуаров. Технология позволяет изготавливать днища и корпуса емкостей с переменной толщиной стенки. Можно сделать дно толще для выдерживания давления, а стенки тоньше для экономии веса и материала.

Ротационная вытяжка нержавейки требует мощного оборудования и специальных смазок, но результат превосходит сварные конструкции по надежности и эстетическому виду.

Волнистость, или гофрообразование - основной дефект при недостаточной фиксации заготовки или при слишком большой подаче ролика. Она возникает, когда напряжения сжатия на периферии диска превышают предел устойчивости металла.

Для предотвращения этого используют специальные подпорные ролики или прижимные кольца. Подпорный инструмент удерживает край заготовки, препятствуя его изгибу в сторону от оправки. Также важно правильно рассчитать количество проходов: постепенное формообразование за 3–5 этапов снижает риск потери устойчивости.

Настройка оптимальной скорости вращения шпинделя помогает распределить центробежные силы в пользу стабилизации листа. Качественная оснастка и выверенная траектория движения инструмента в программе ЧПУ полностью исключают брак по гофрообразованию даже на тонких материалах.

Работа с трубами позволяет изменять их диаметр, формировать фланцы, конусы или сферические наконечники. Трубу закрепляют в патроне и прижимают роликом к оправке, установленной внутри или снаружи.

Метод часто называют ротационным обжимом или раздачей. Он незаменим для производства переходников трубопроводов, корпусов фильтров и элементов выхлопных систем. Технология позволяет получать бесшовные переходы между разными диаметрами с сохранением высокой точности соосности. В отличие от сварки патрубков вытяжка гарантирует герметичность и прочность узла. При обработке труб важно контролировать осевое усилие, чтобы избежать их продольного смятия.

Использование внутренней поддержки (дорна) обеспечивает калибровку внутреннего диаметра с точностью до десятых долей миллиметра.

Технология доминирует в производстве полых осесимметричных деталей со строгими требованиями к весу и прочности.

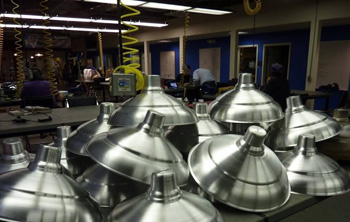

В аэрокосмической отрасли методом вытяжки изготавливают сопла ракет, обтекатели и элементы топливных баков. В автомобилестроении — обода колесных дисков, шкивы и корпуса фар. Энергетика использует этот метод для создания днищ котлов и элементов ветрогенераторов. В бытовой сфере вытяжкой производят кухонную утварь премиум-класса, музыкальные инструменты и дизайнерские светильники.

Широкий диапазон масштабирования - от микродеталей электроники до многометровых промышленных резервуаров - делает процесс универсальным. Способность работать с любыми пластичными сплавами и отсутствие затрат на дорогую штамповую оснастку обеспечивают технологии стабильное место в современном высокотехнологичном производстве.
