ГОСТ Р ИСО 2553-2022 Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединения

ГОСТ Р ИСО

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ Р ИСО 2553-2022

Статус: Действует

Тип: ГОСТ Р ИСО

Название русское: Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединения

Название английское: Welding and allied processes. Symbolic representation on drawings. Welded joints

Даты и сроки

Дата издания: 07-26-22

Дата введения в действие: 09-01-22

Дата завершения срока действия: -

Применение и описание

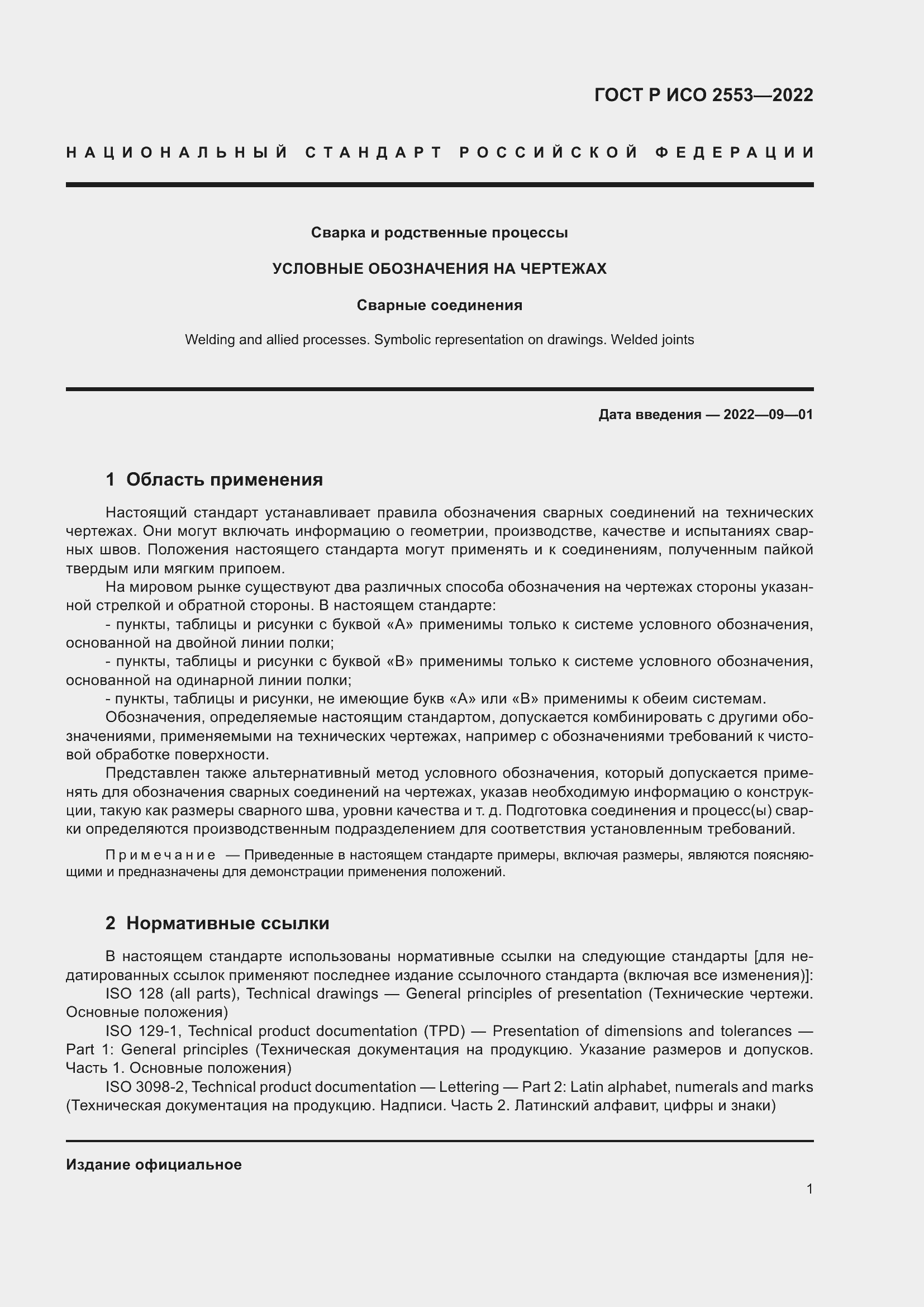

Область и условия применения: Настоящий стандарт устанавливает правила обозначения сварных соединений на технических чертежах. Они могут включать информацию о геометрии, производстве, качестве и испытаниях сварных швов. Положения настоящего стандарта могут применять и к соединениям, полученным пайкой твердым или мягким припоем. На мировом рынке существуют два различных способа обозначения на чертежах стороны указанной стрелкой и обратной стороны. В настоящем стандарте: - пункты, таблицы и рисунки с буквой «A» применимы только к системе условного обозначения, основанной на двойной линии полки; - пункты, таблицы и рисунки с буквой «B» применимы только к системе условного обозначения, основанной на одинарной линии полки; - пункты, таблицы и рисунки, не имеющие букв «A» или «B» применимы к обеим системам
