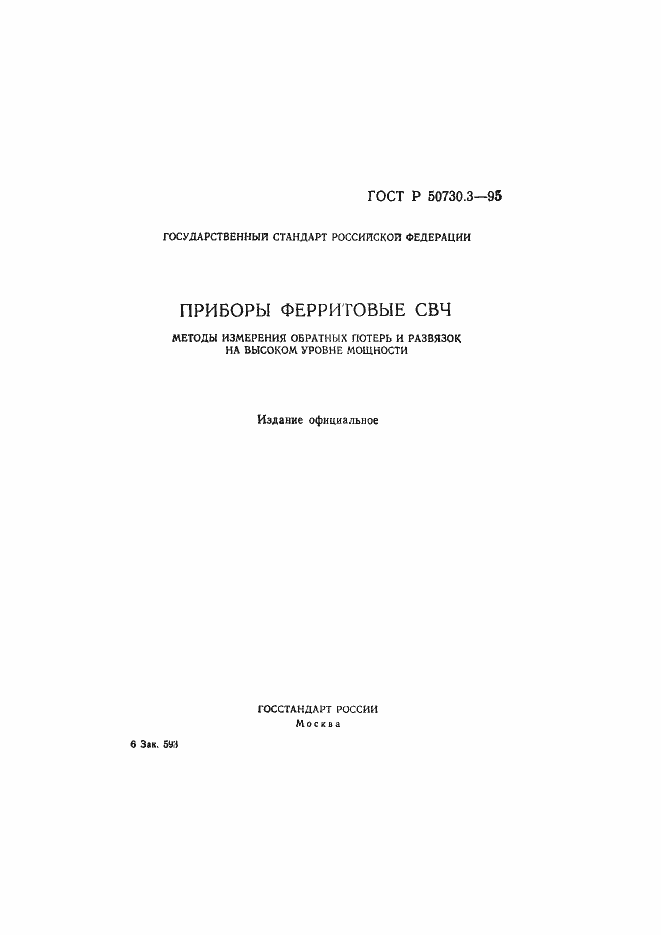

ГОСТ Р 50730.3-95 Приборы ферритовые СВЧ. Методы измерения обратных потерь и развязок на высоком уровне мощности

ГОСТ Р

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ Р 50730.3-95

Статус: Действует

Тип: ГОСТ Р

Название русское: Приборы ферритовые СВЧ. Методы измерения обратных потерь и развязок на высоком уровне мощности

Название английское: Microwave ferrite devices. Methods of measurement of return losses and isolation at high power level

Даты и сроки

Дата издания: 05-12-95

Дата введения в действие: 01-01-96

Дата завершения срока действия: -

Применение и описание

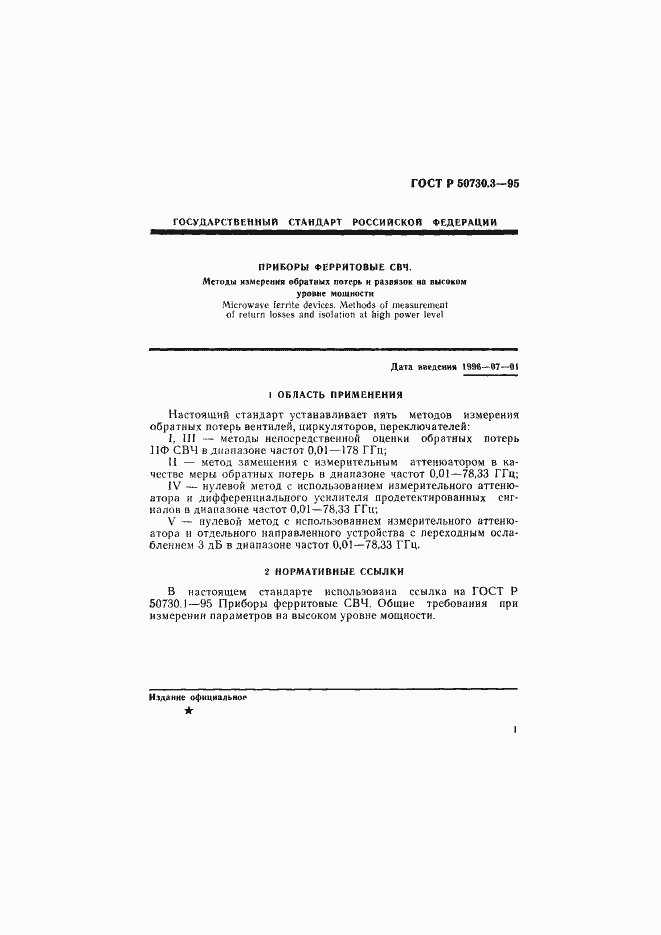

Область и условия применения: Настоящий стандарт устанавливает пять методов измерения обратных потерь вентилей, циркуляторов, переключателей: I, III - методы непосредственной оценки обратных потерь ПФ СВЧ в диапазоне частот 0,01 - 178 ГГц; II - метод замещения с измерительным аттенюатором в качестве меры обратных потерь в диапазоне частот 0,01 - 78,33 ГГц; IV - нулевой метод с использованием измерительного аттенюатора и дифференциального усилителя продетектированных сигналов в диапазоне частот 0,01 - 78,33 ГГц; V - нулевой метод с использованием измерительного аттенюатора и отдельного направленного устройства с переходным ослаблением 3 дБ в диапазоне частот 0,01 - 78,33 ГГц
