ГОСТ Р МЭК 61188-5-1-2012 Печатные платы и печатные узлы. Проектирование и применение. Часть 5-1. Анализ соединений (посадочные места для монтажа компонентов). Общие требования
ГОСТ Р МЭК
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ Р МЭК 61188-5-1-2012
Статус:
Действует
Тип:
ГОСТ Р МЭК
Название русское:
Печатные платы и печатные узлы. Проектирование и применение. Часть 5-1. Анализ соединений (посадочные места для монтажа компонентов). Общие требования
Название английское:
Printed boards and printed boards assemblies. Design and use. Part 5-1. Attachment (land/joint) considerations. Generic requirements
Даты и сроки
Дата издания:
12-25-14
Дата введения в действие:
07-01-13
Дата завершения срока действия:
-
Применение и описание
Область и условия применения:
Настоящий стандарт предоставляет информацию о геометрии посадочных мест, используемых для поверхностного монтажа электронных компонентов. Основная цель, настоящего стандарта обеспечить надлежащие размеры, формы и допуска посадочных мест для поверхностного монтажа, чтобы гарантировать достаточную область для требуемой галтели припоя, а также предоставить возможность осмотра, тестирования и ремонта получаемых паяных соединений
Связи и замены
Заменяющий:
-
Описание стандарта
ГОСТ Р МЭК 61188-5-1-2012 Печатные платы и печатные узлы. Проектирование и применение. Часть 5-1. Анализ соединений (посадочные места для монтажа компонентов). Общие требования

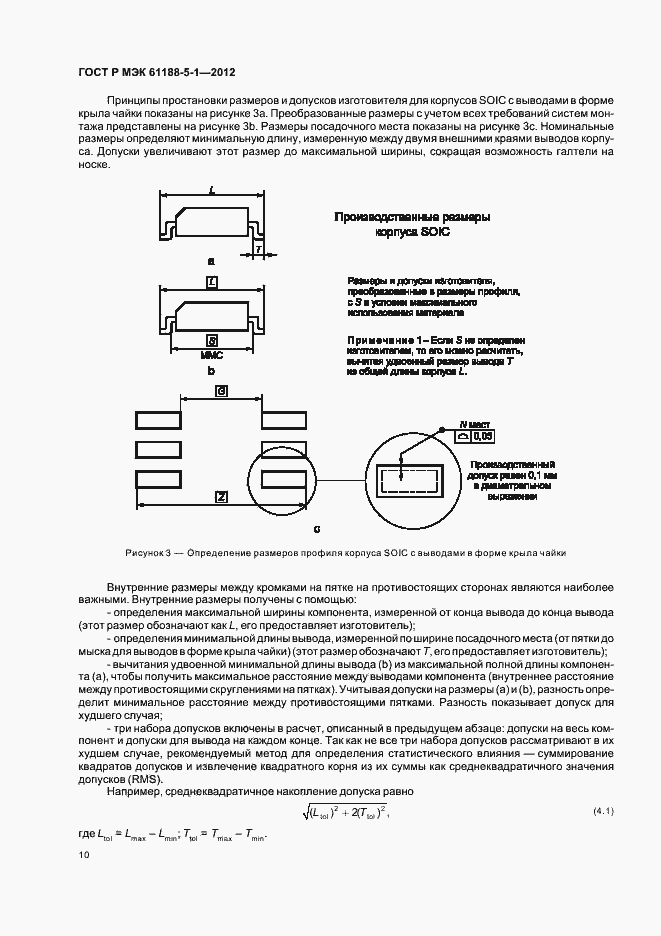

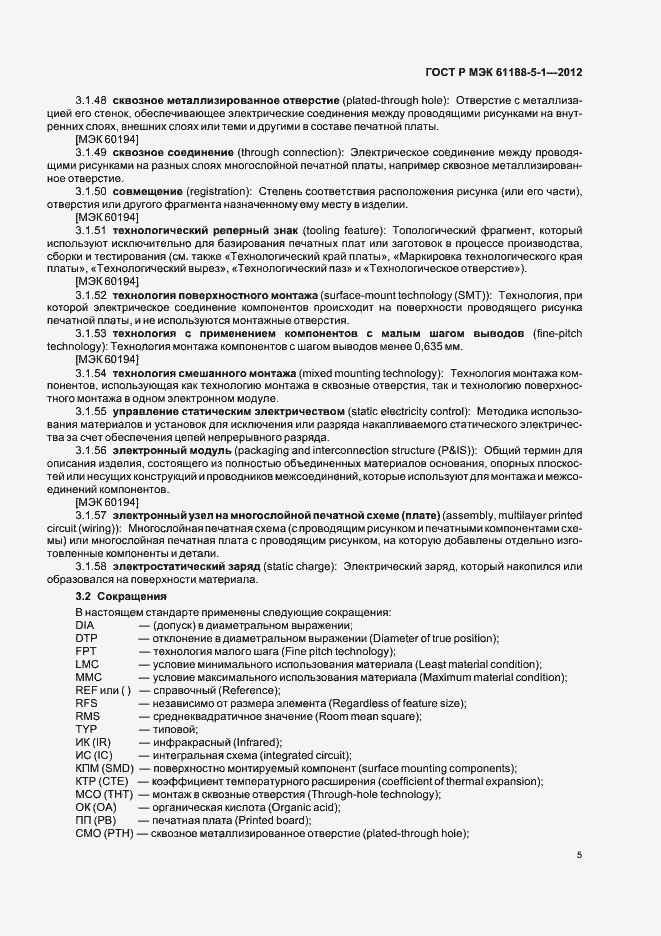

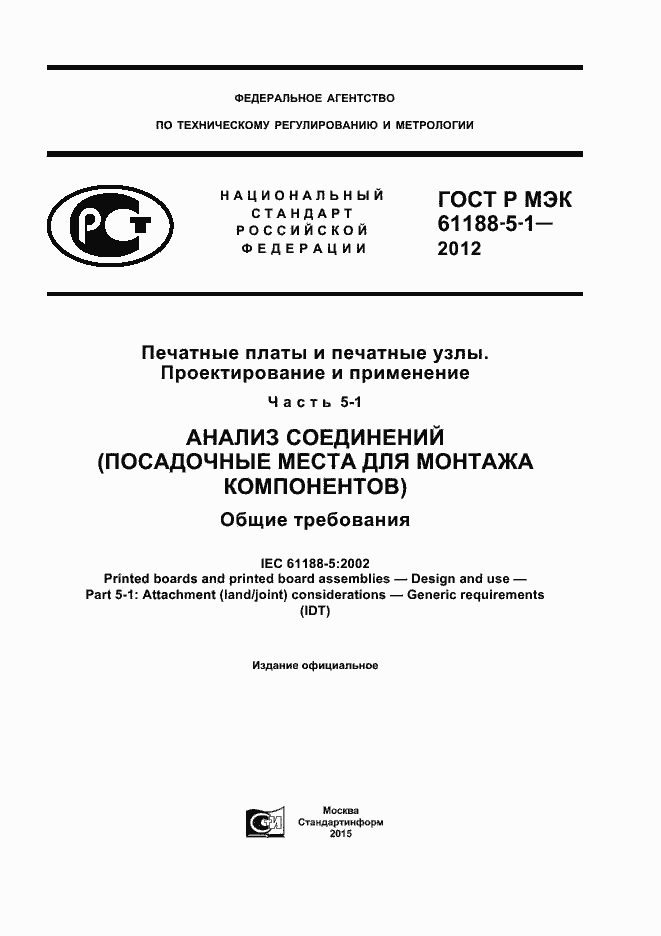

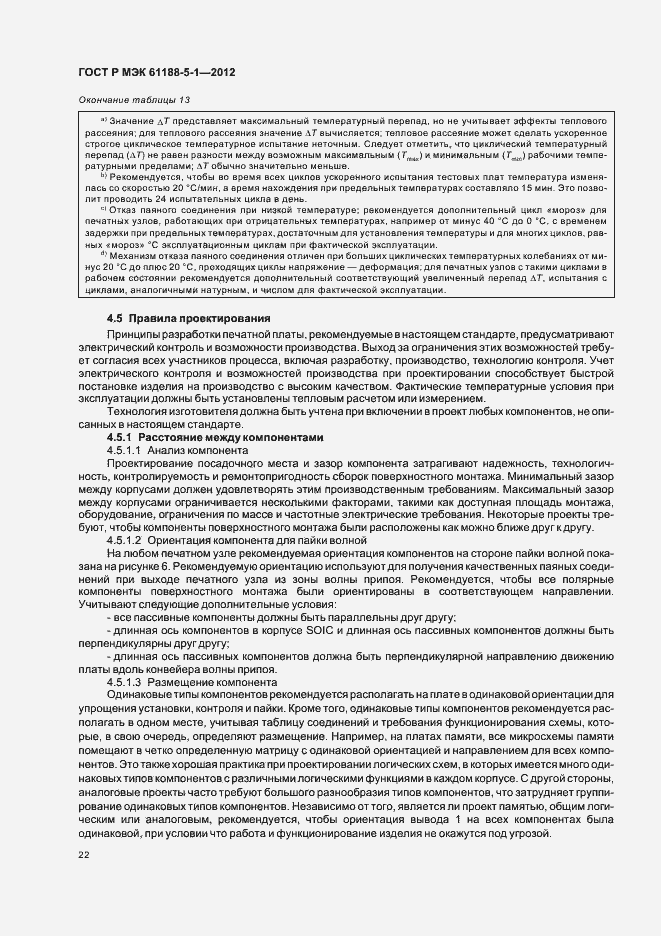

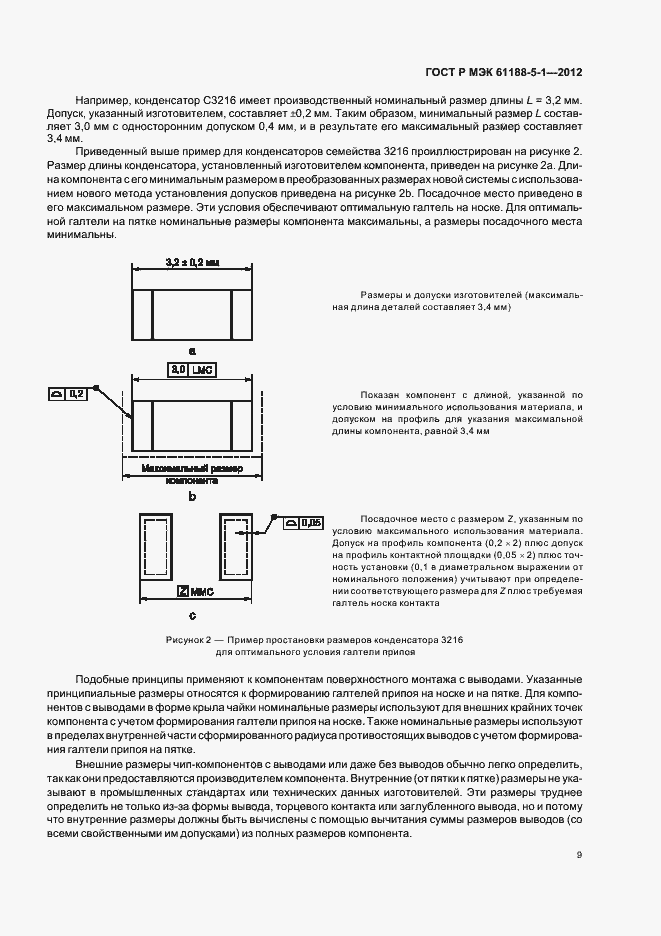

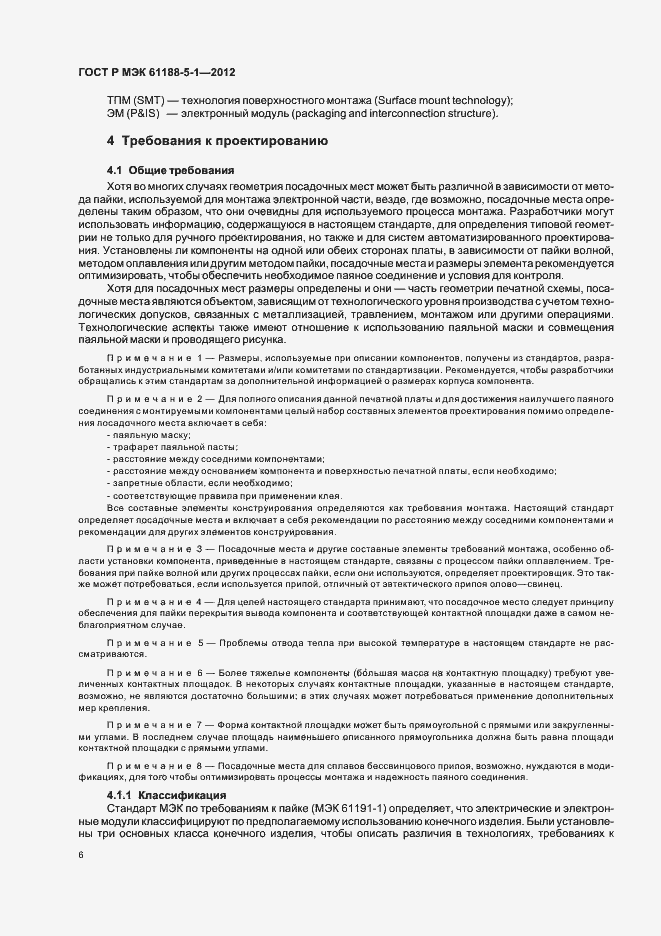

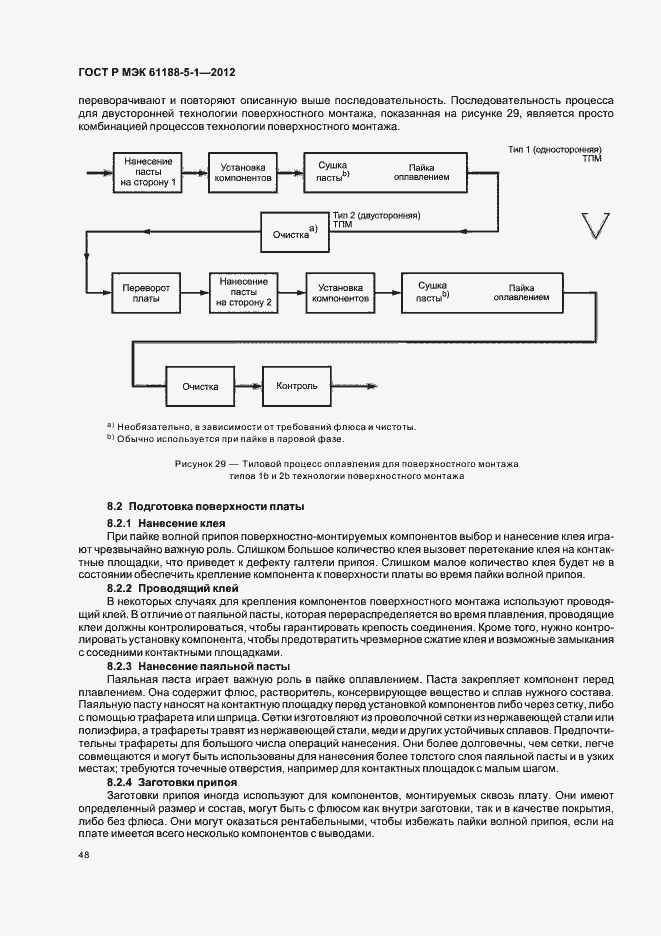

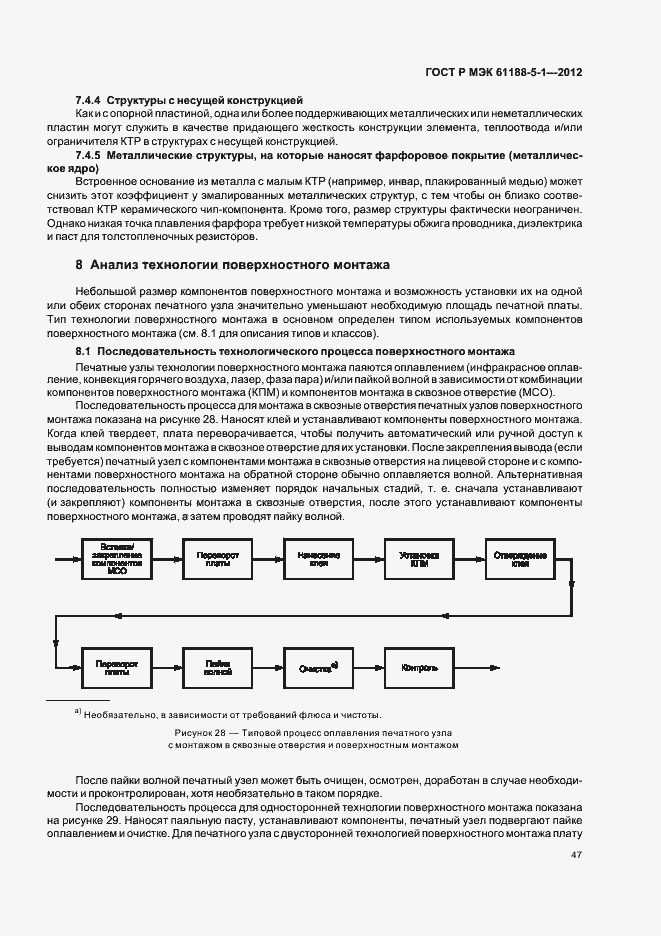

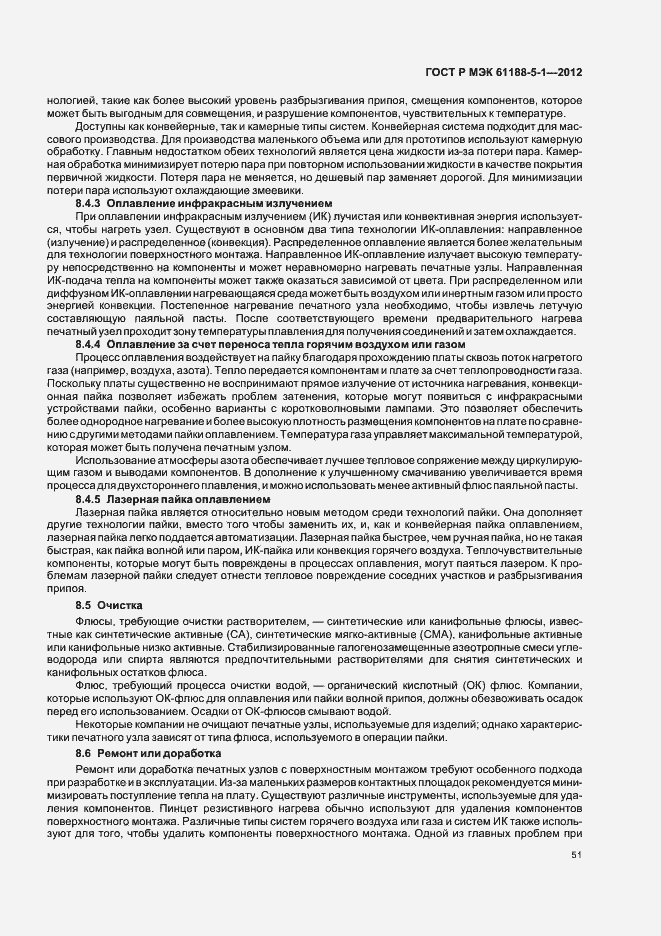

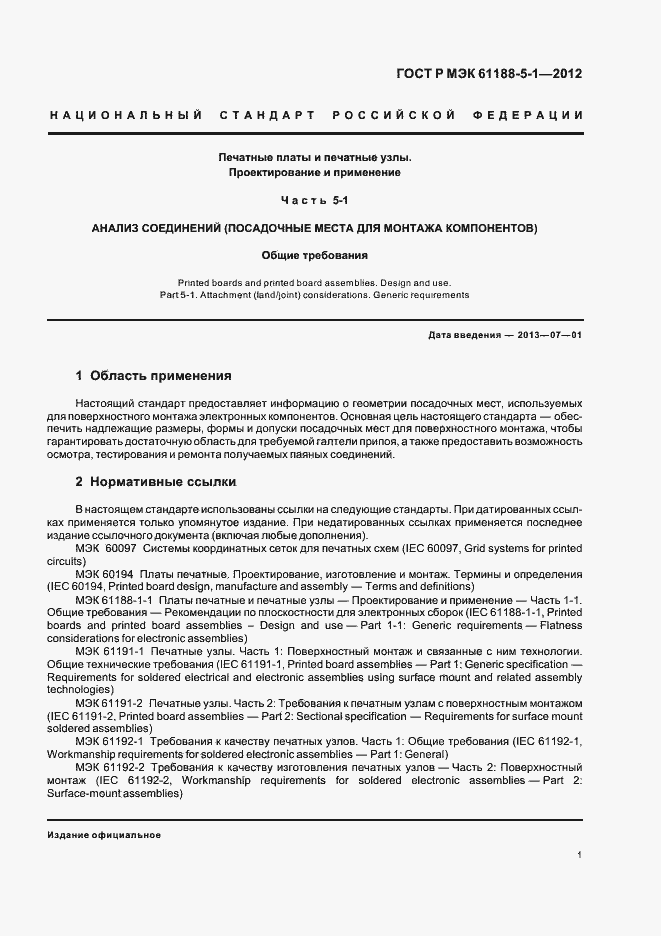

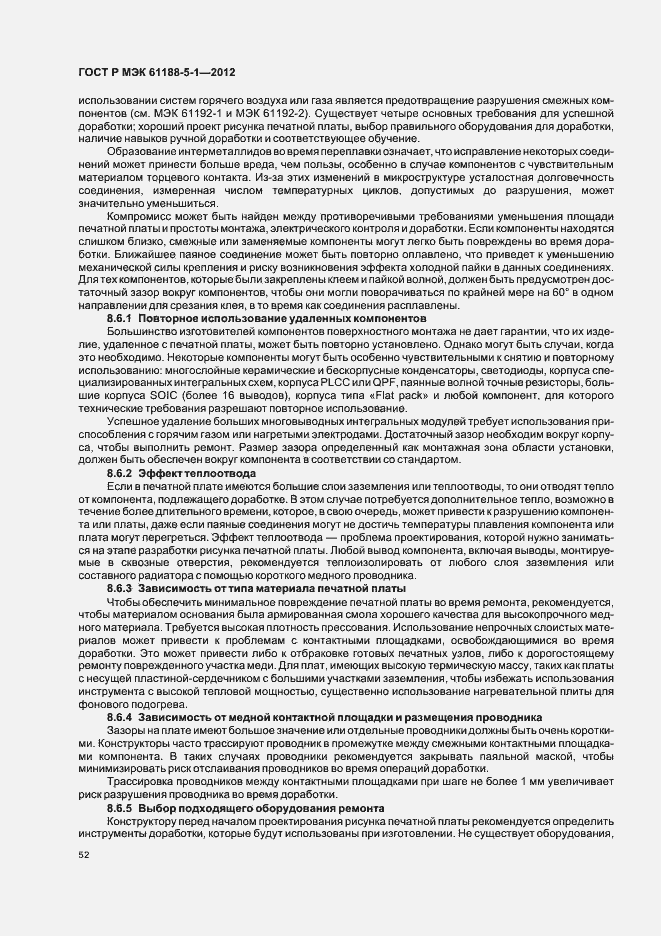

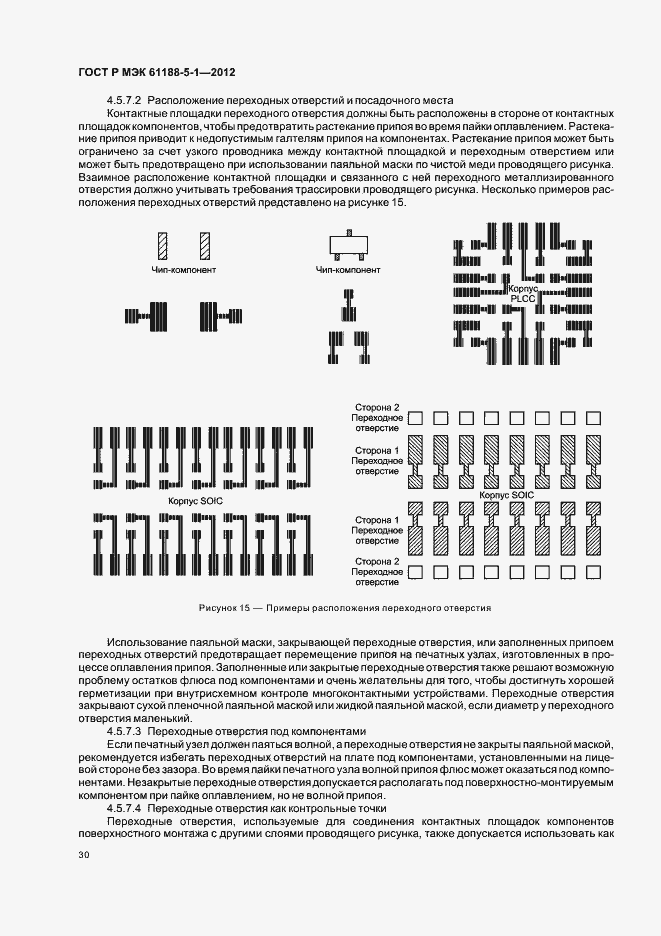

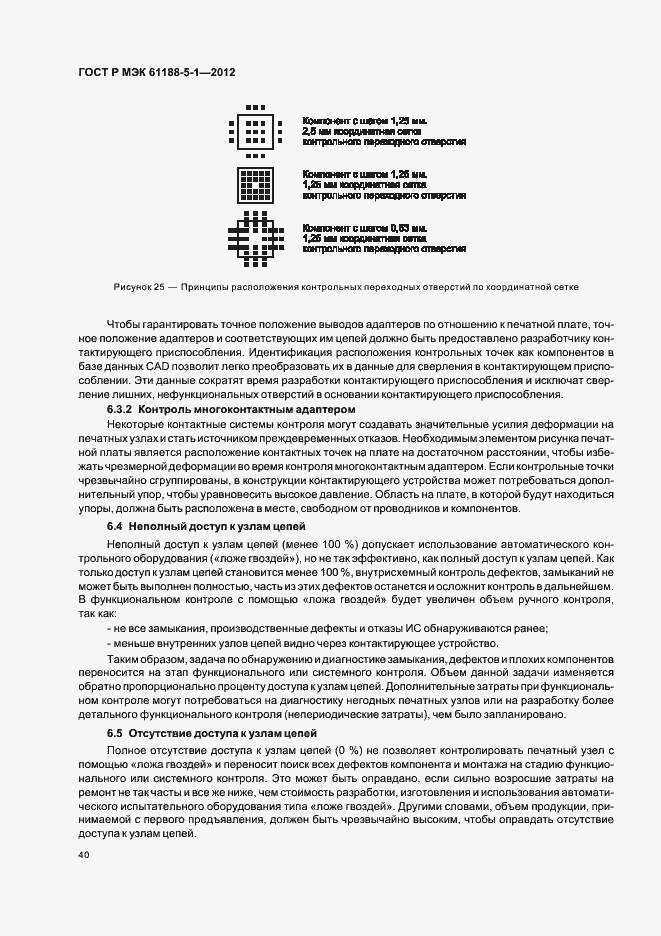

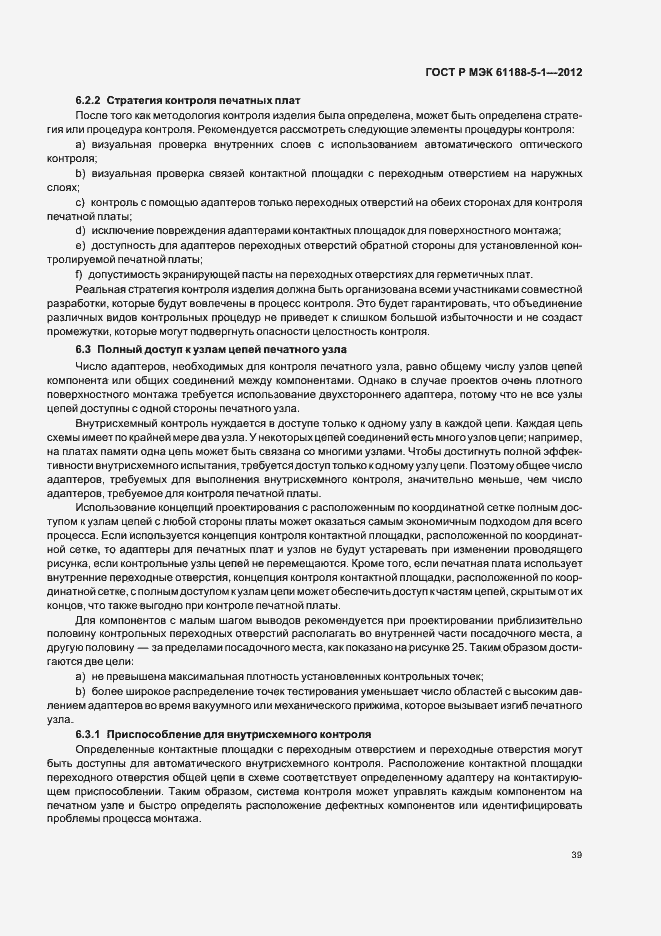

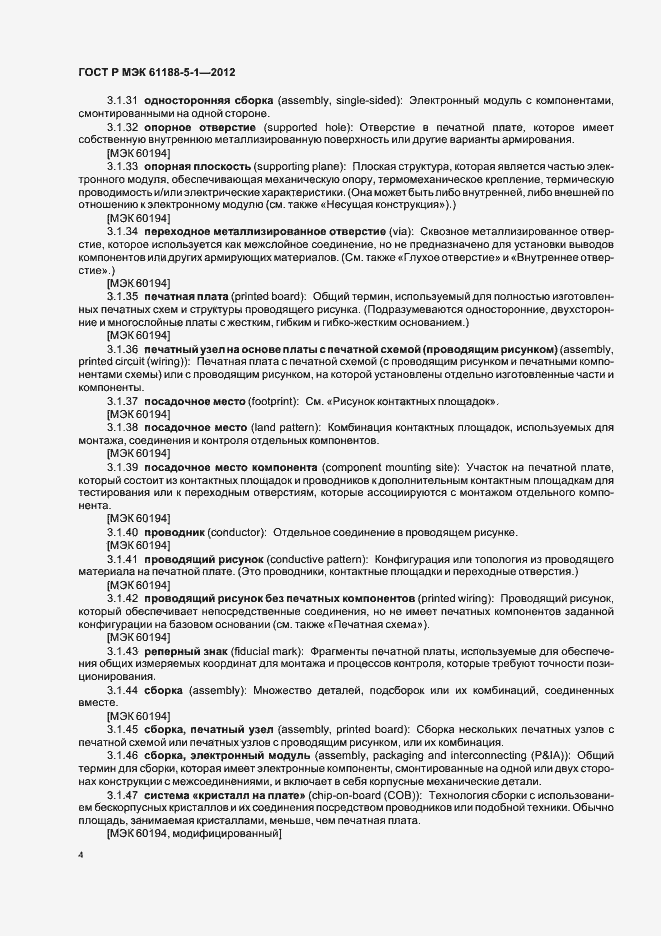

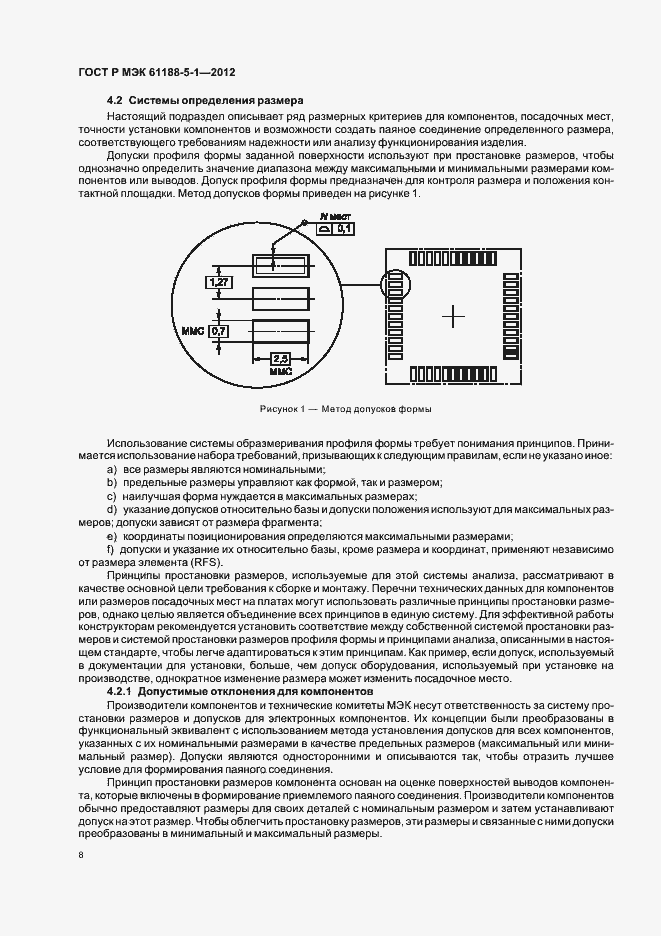

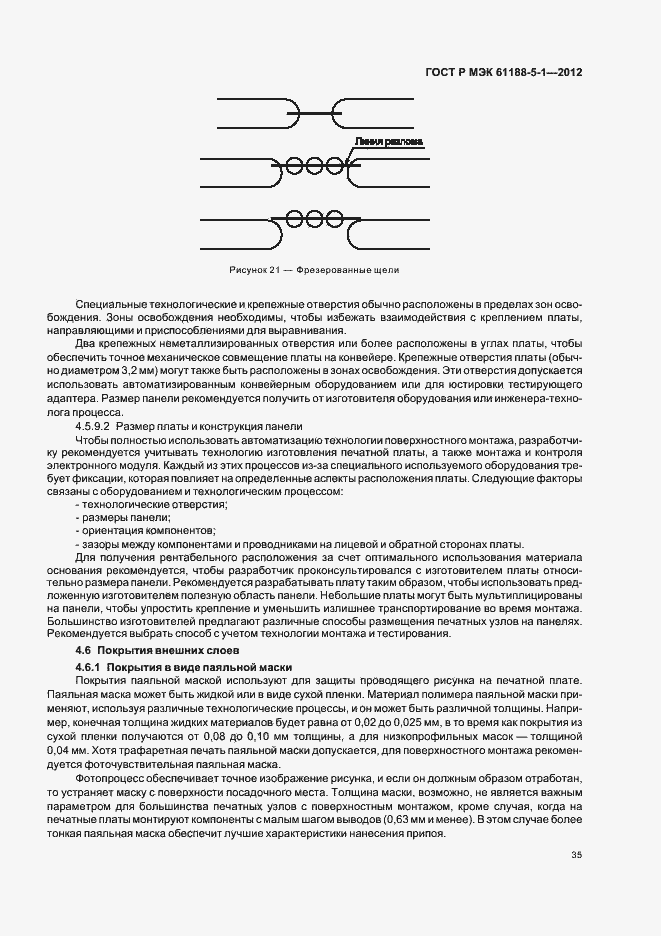

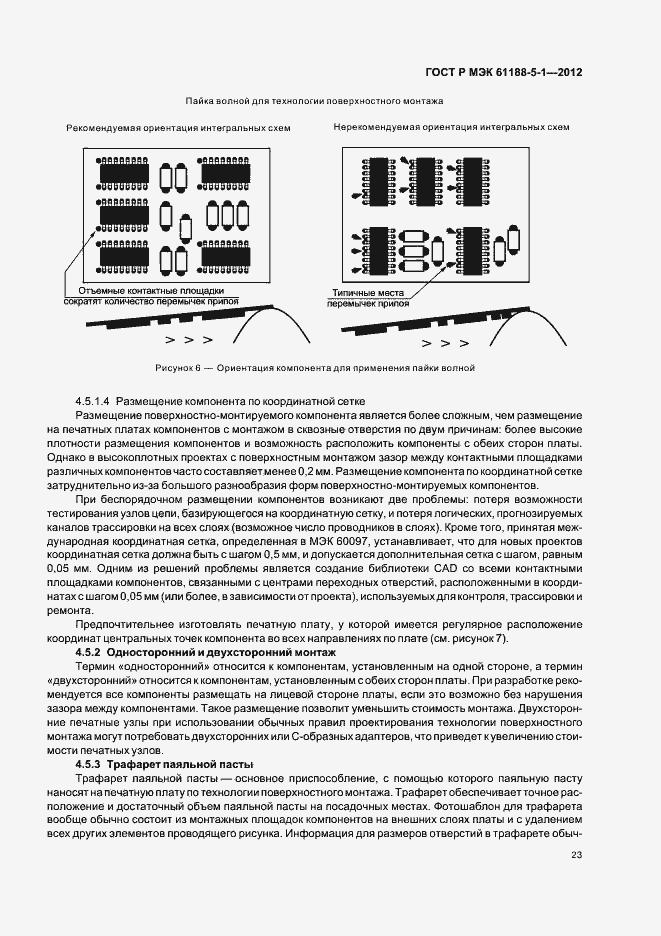

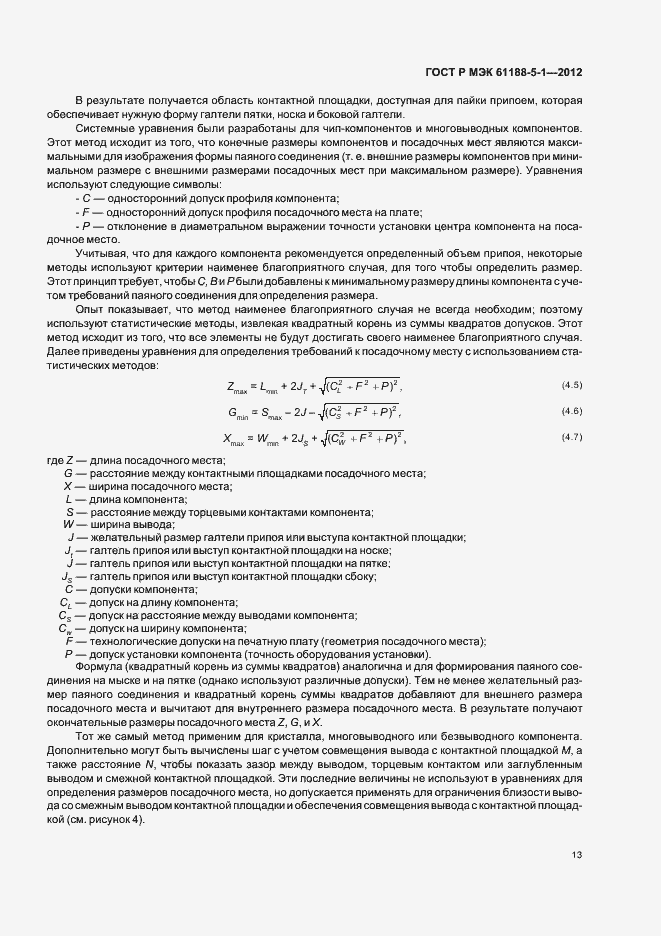

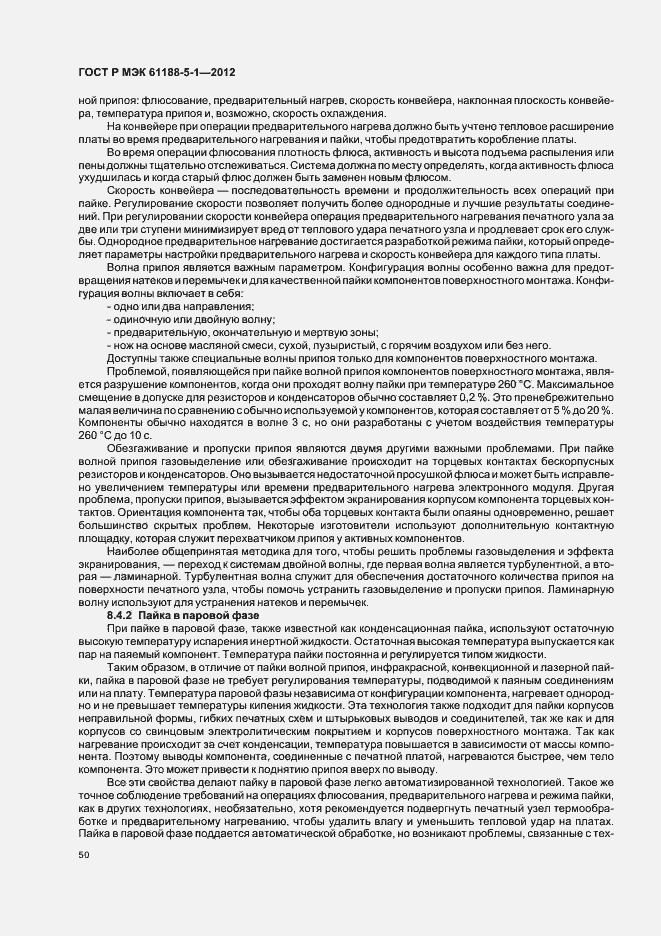

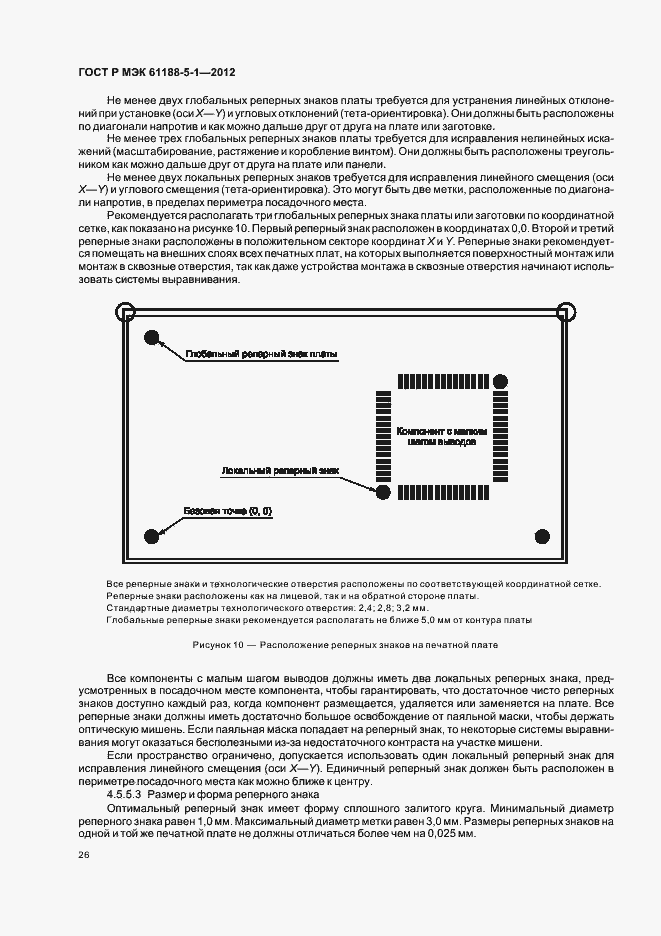

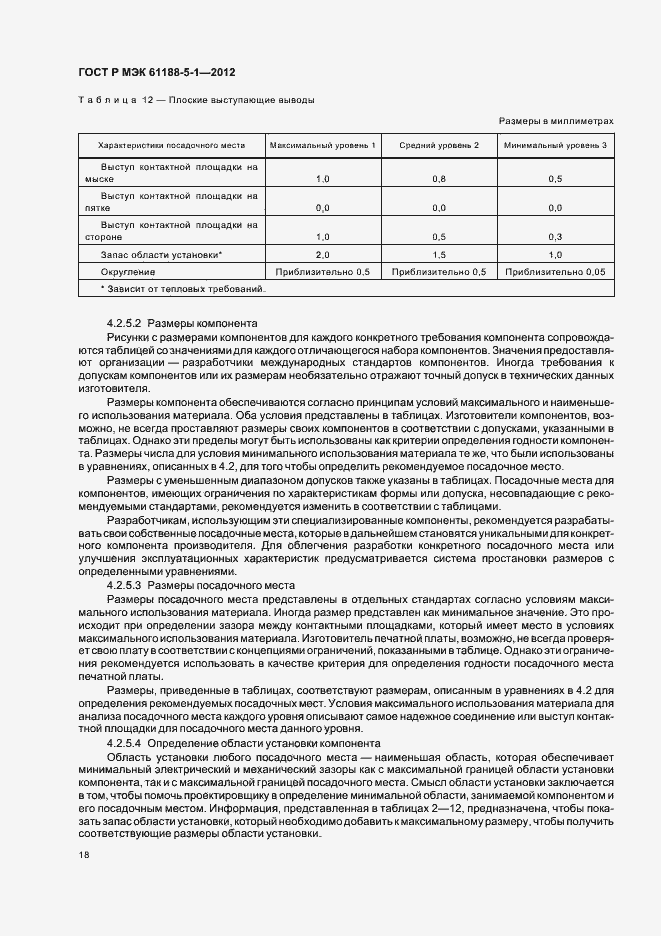

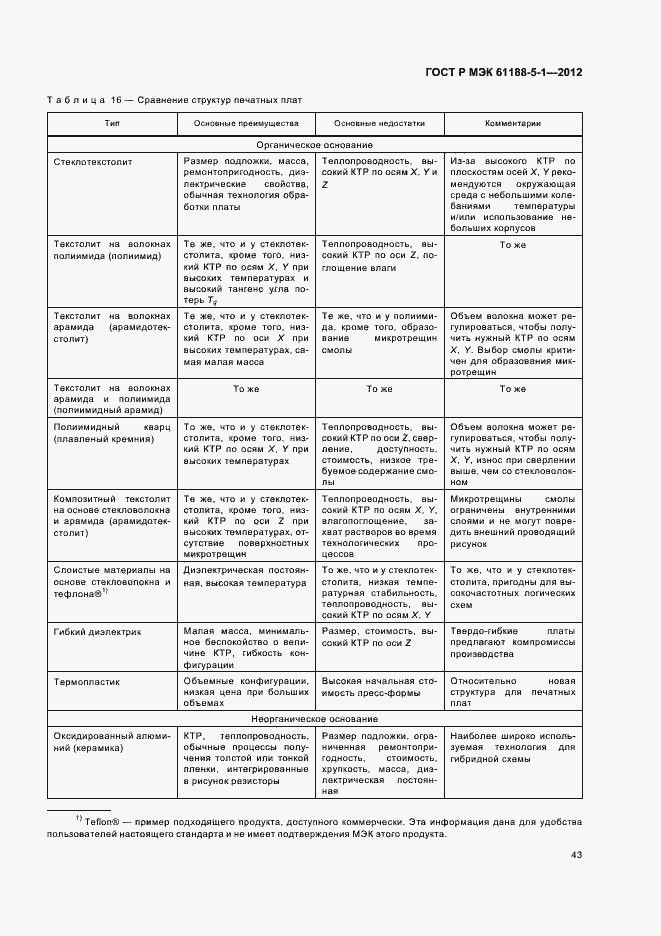

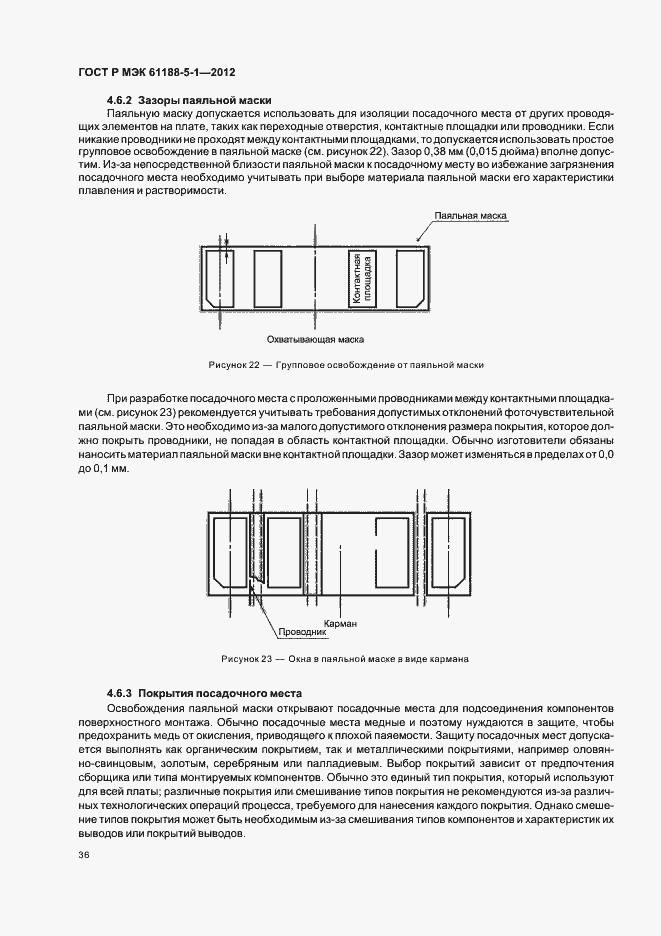

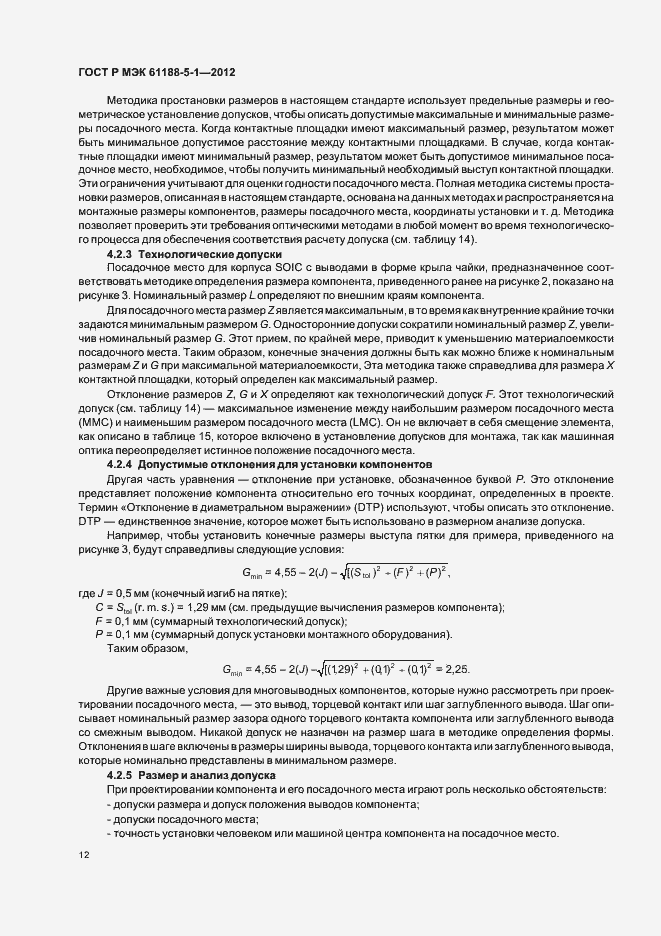

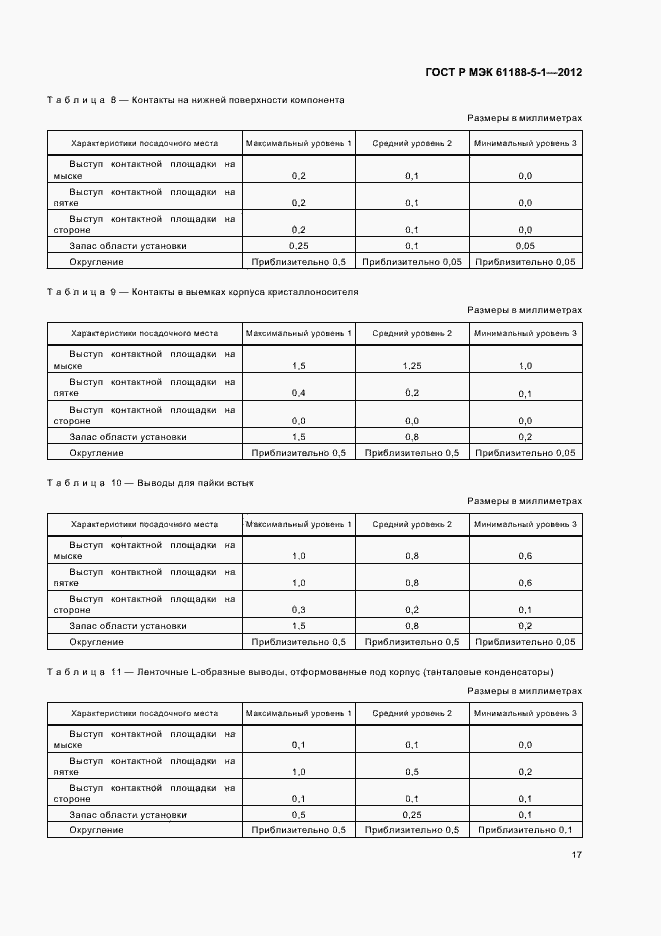

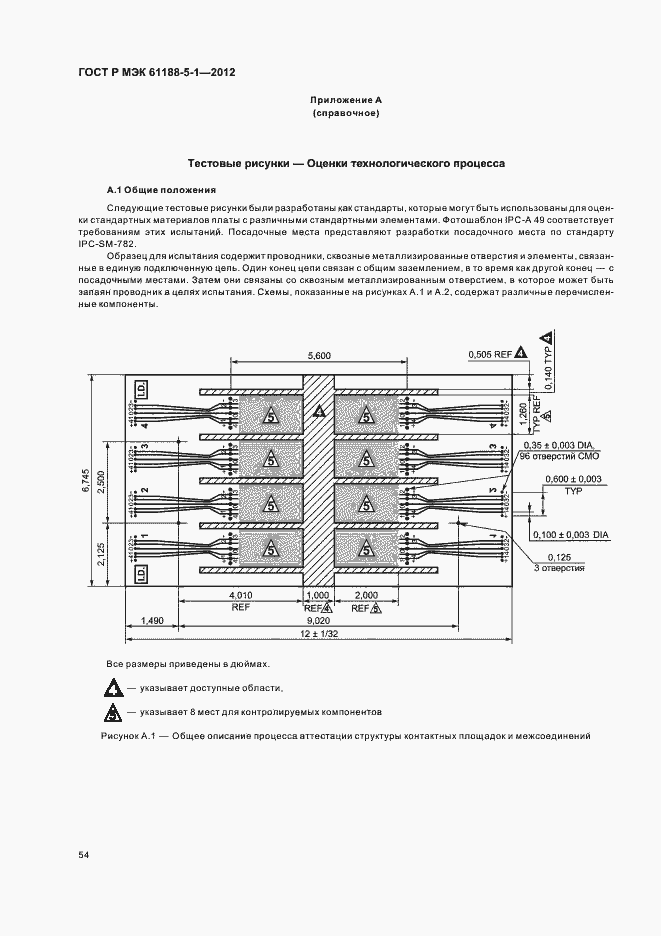

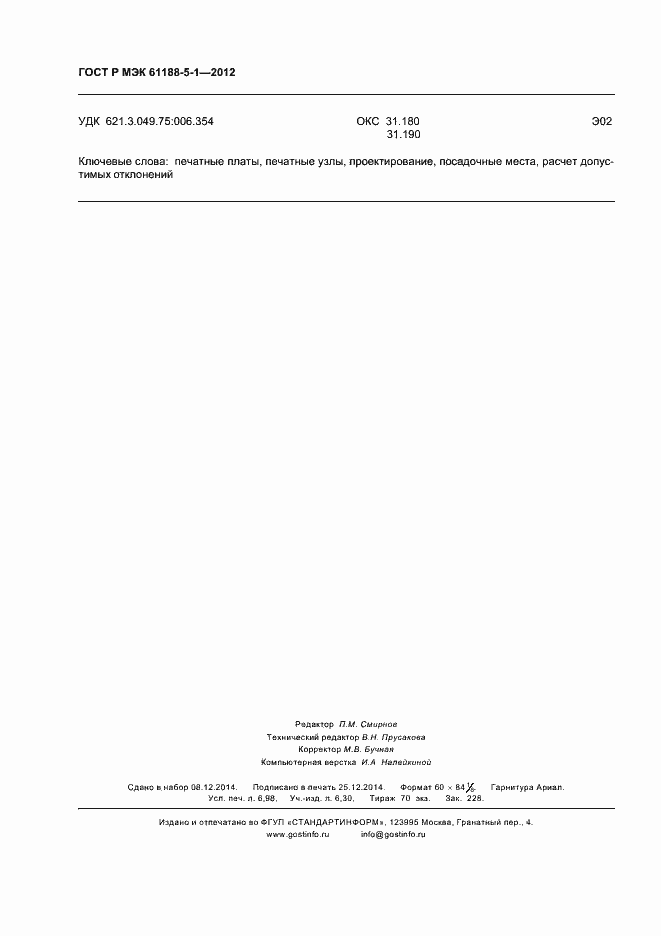

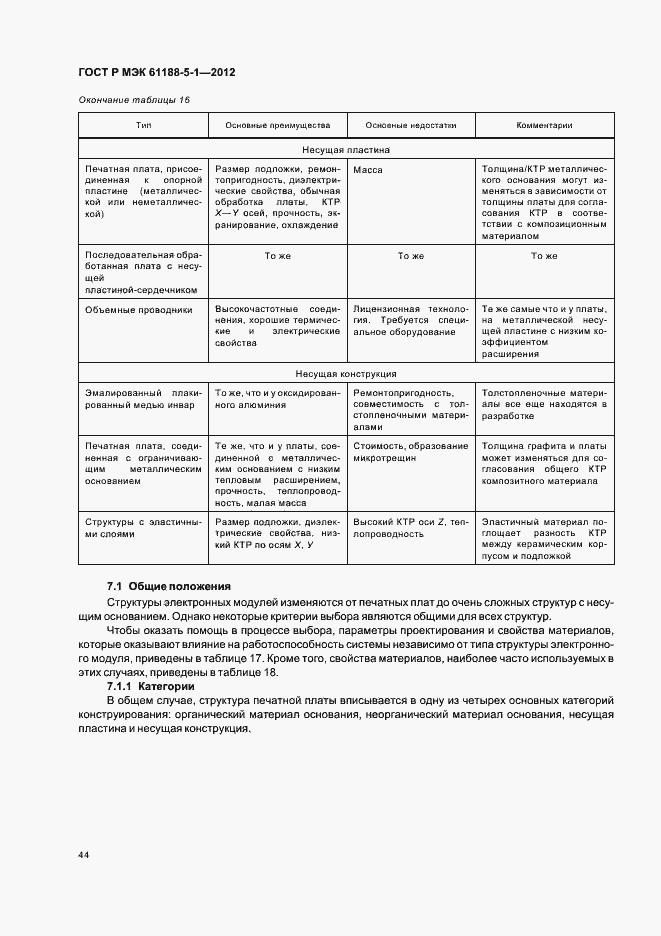

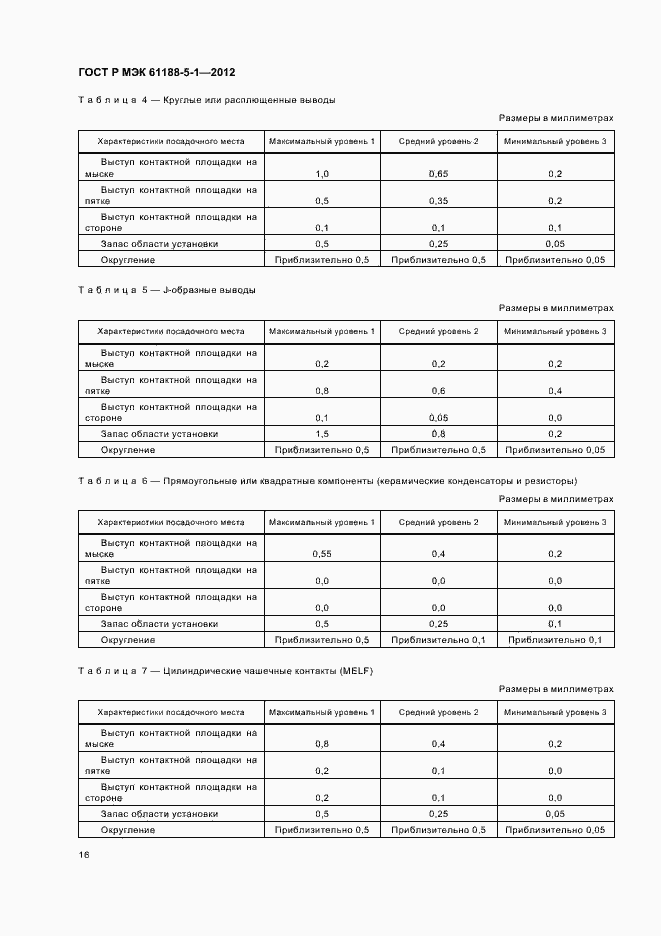

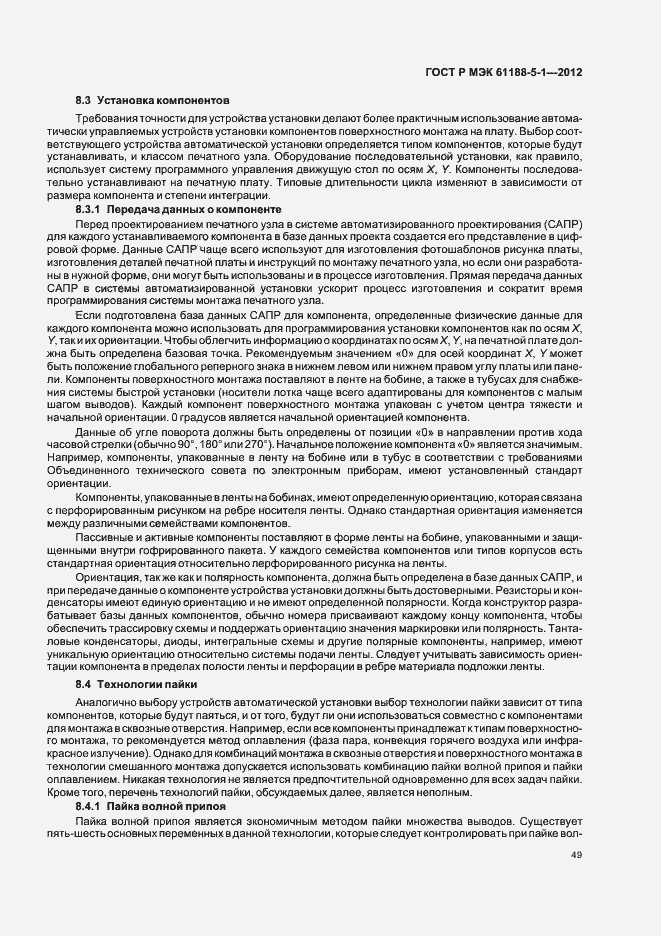

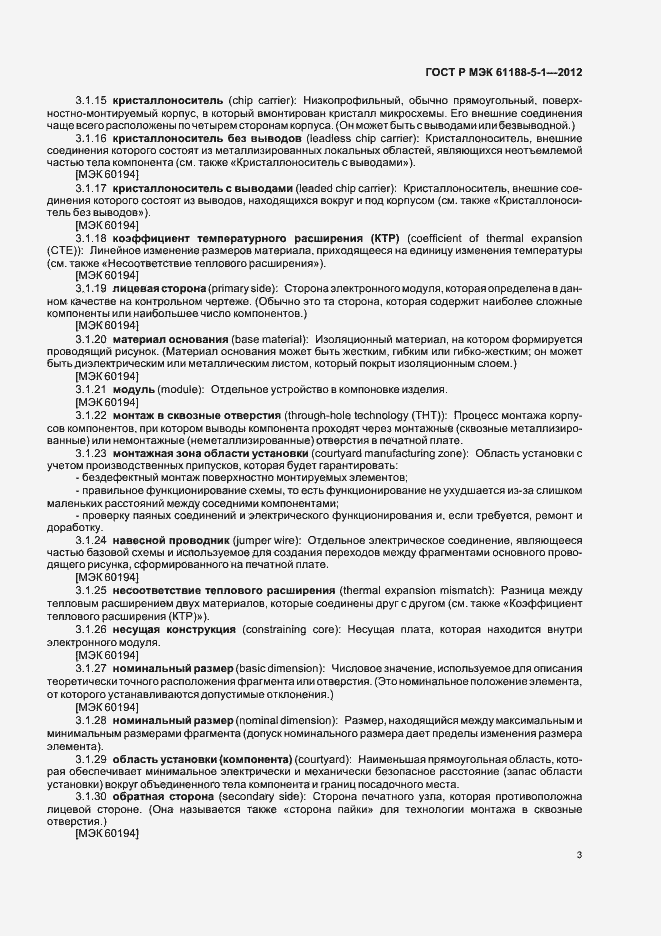

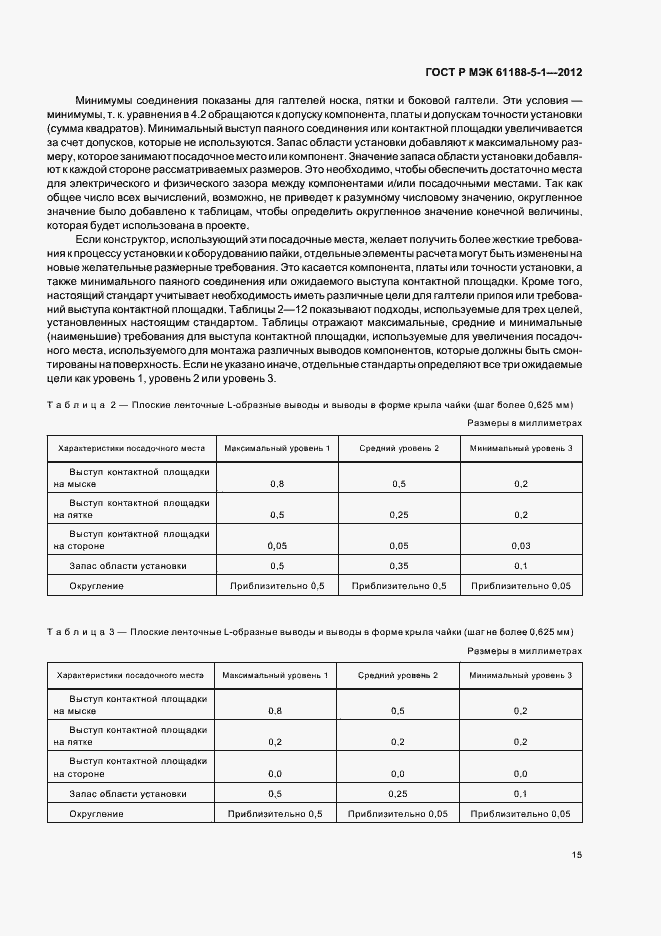

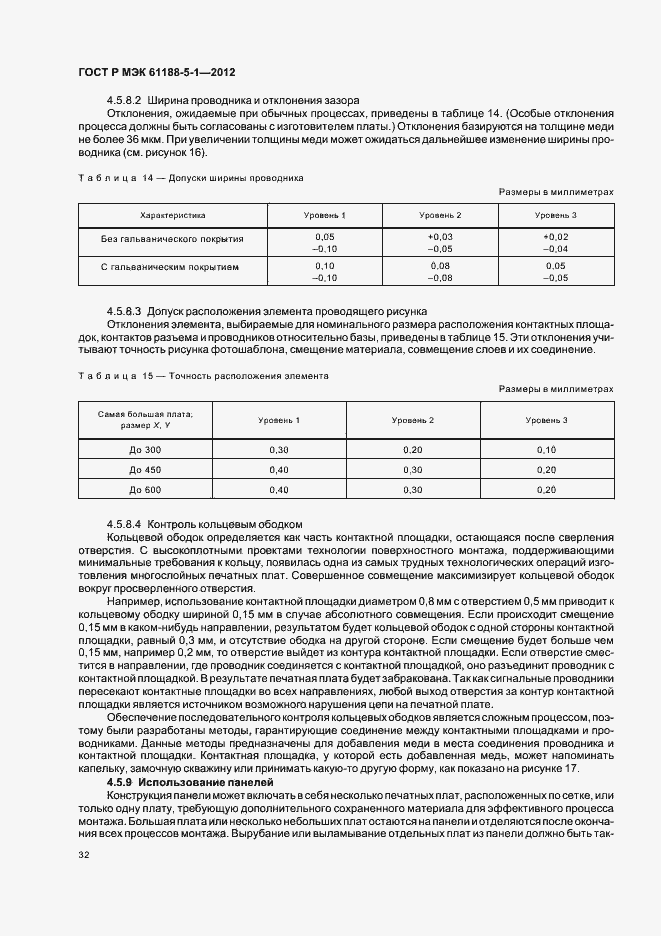

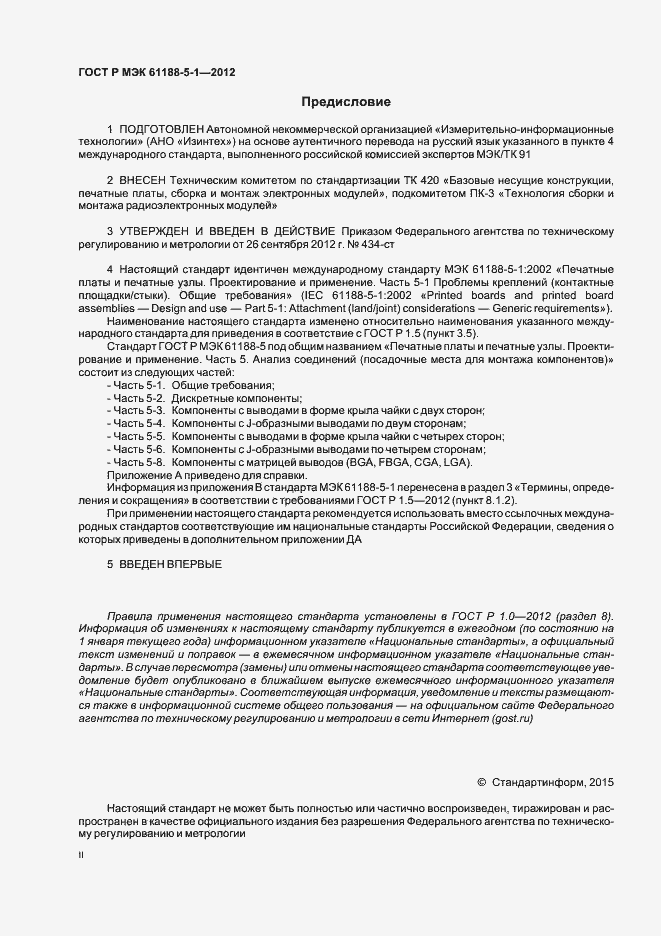

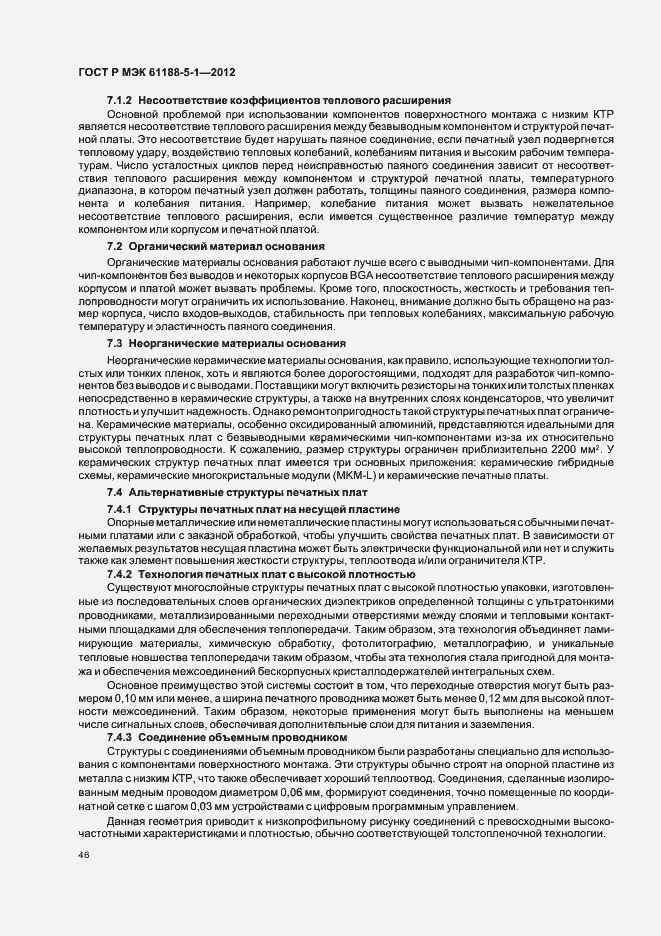

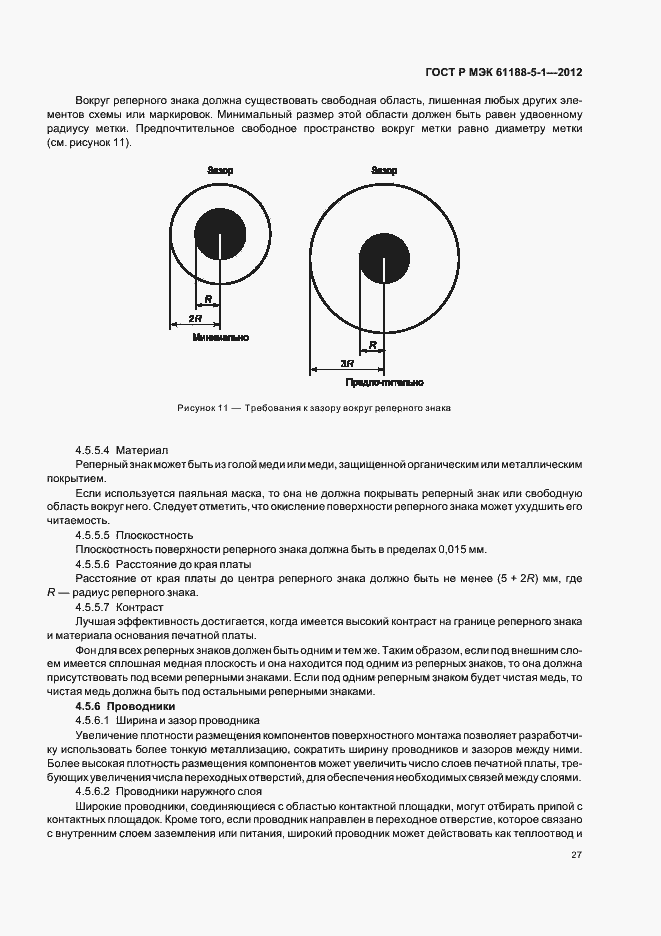

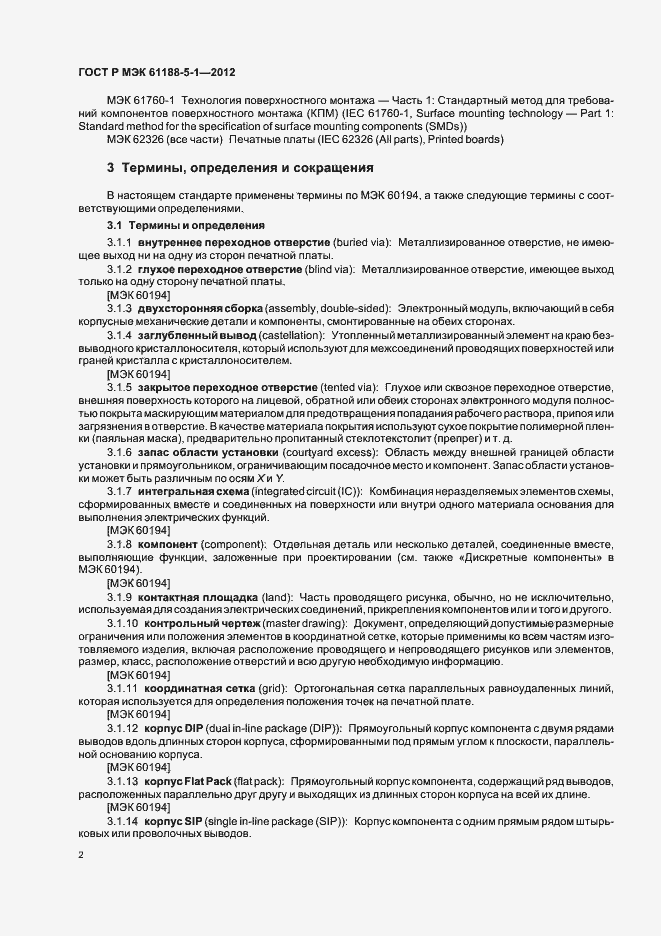

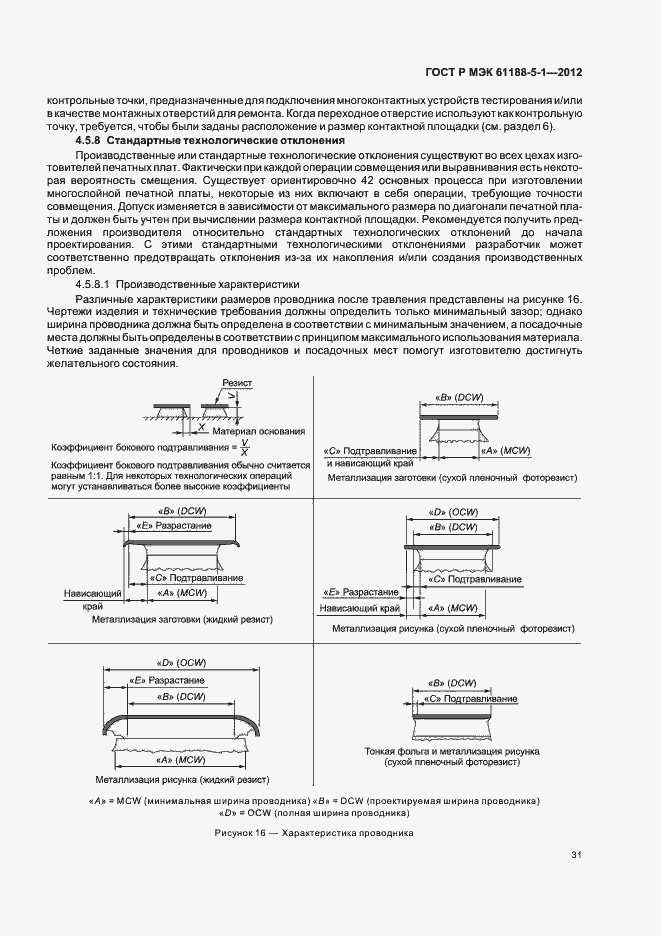

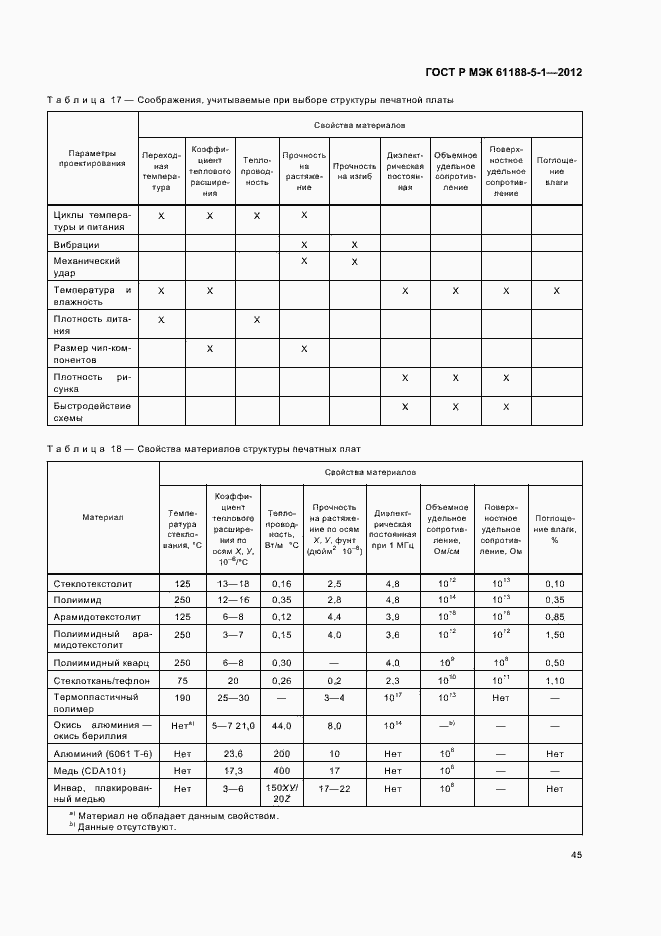

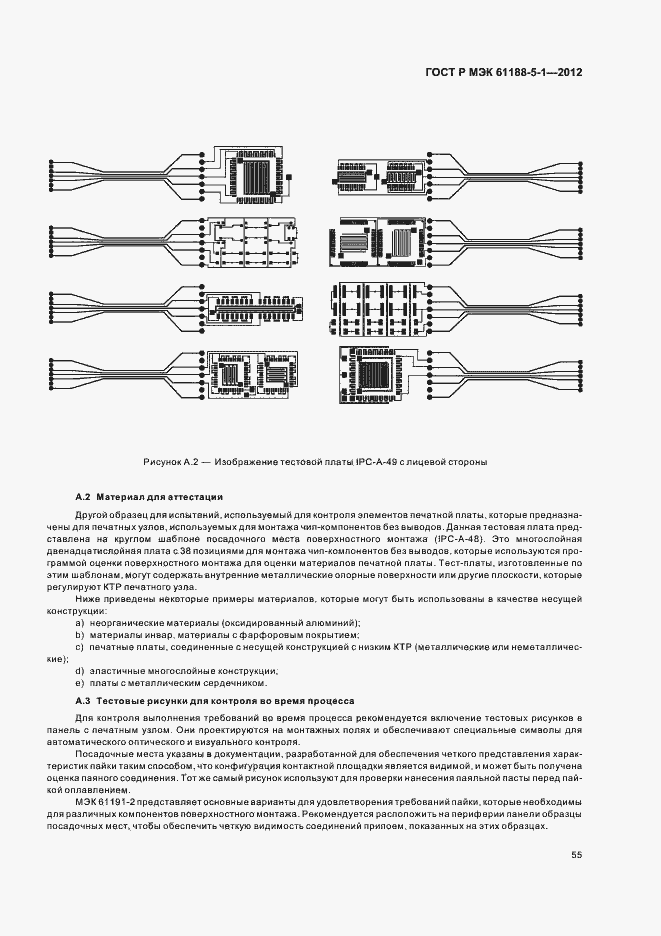

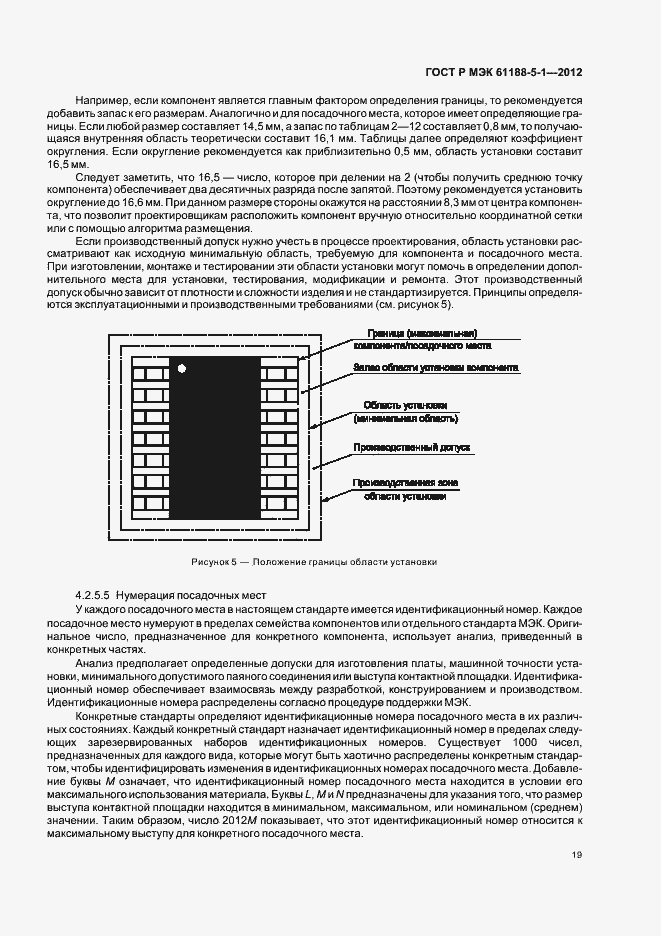

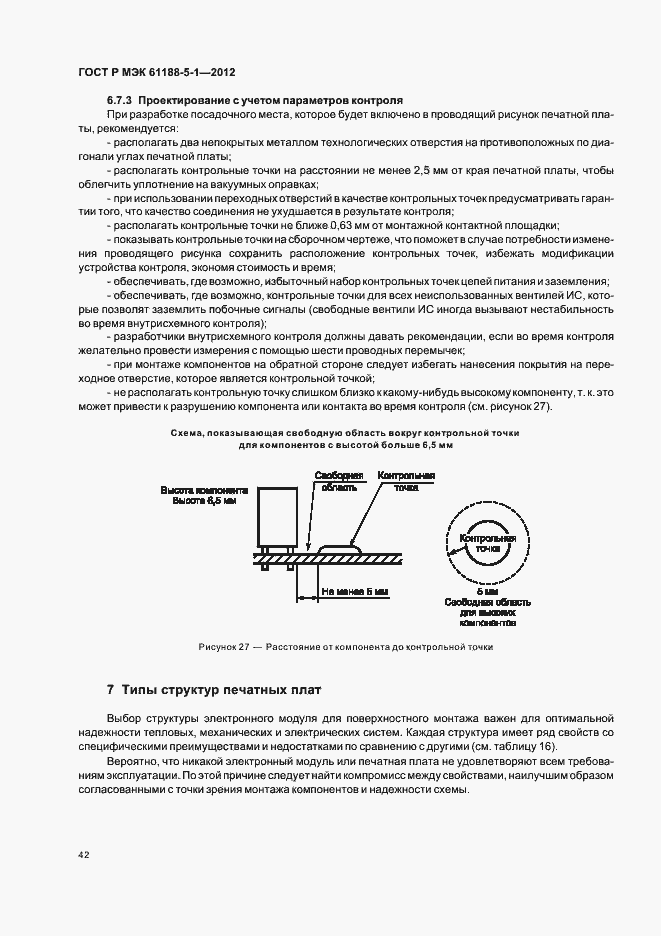

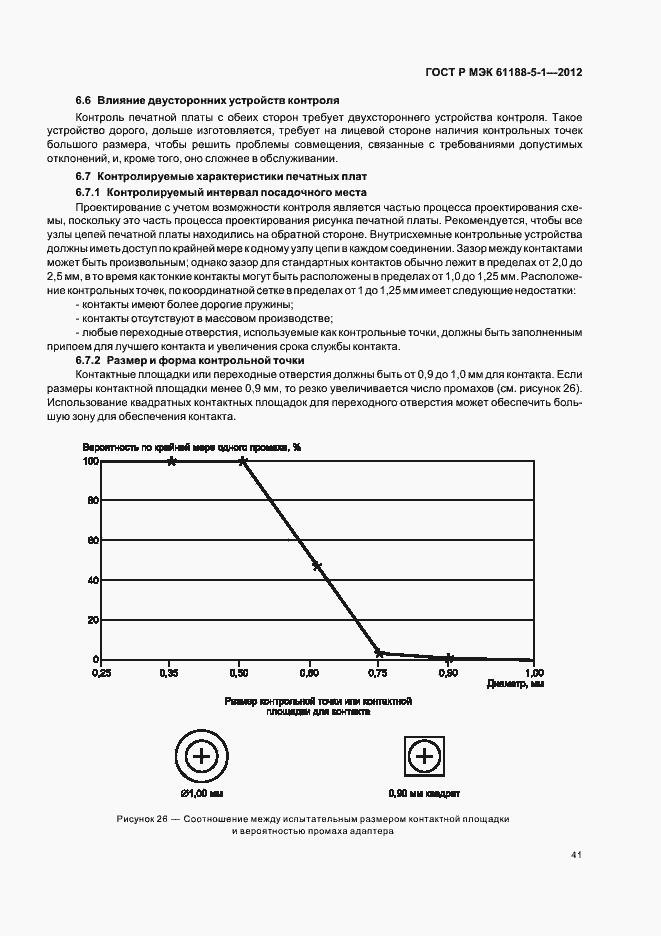

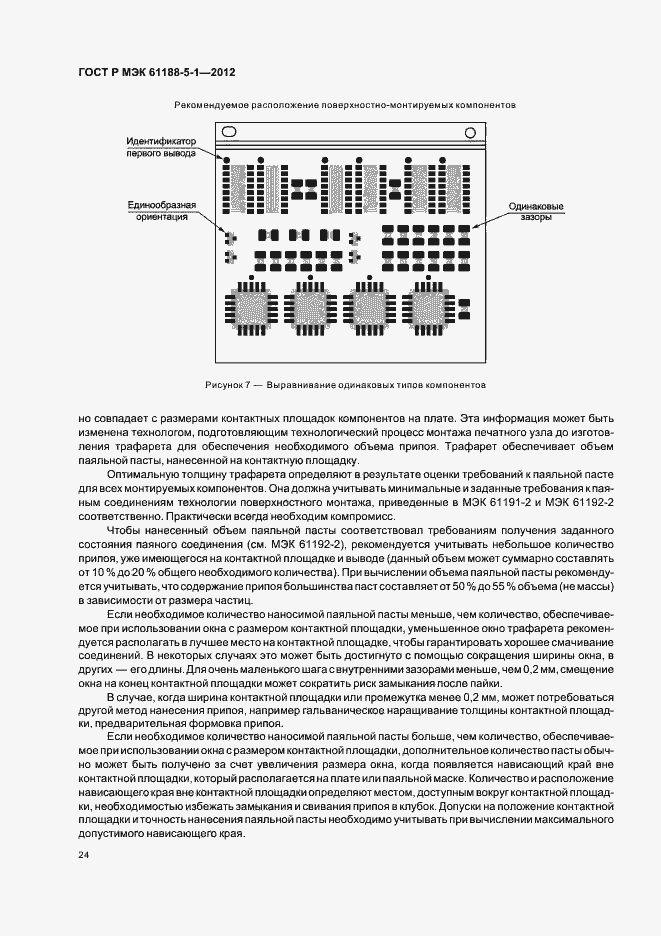

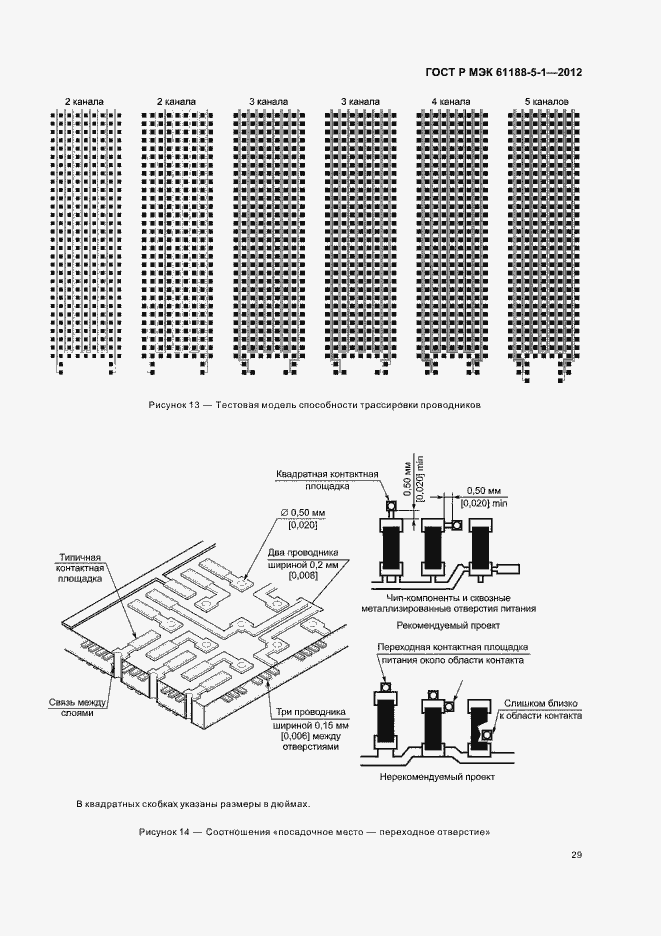

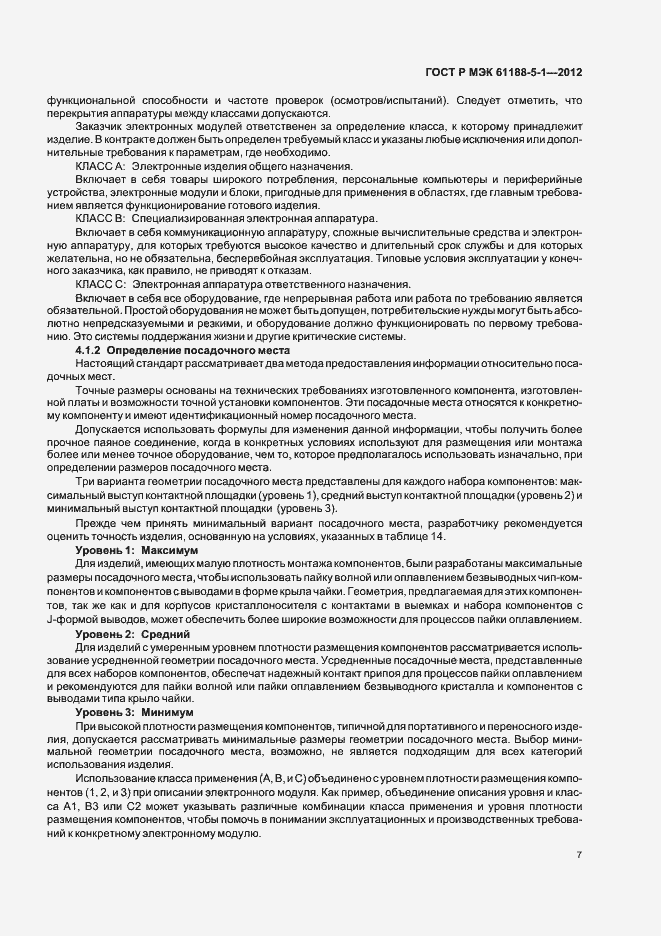

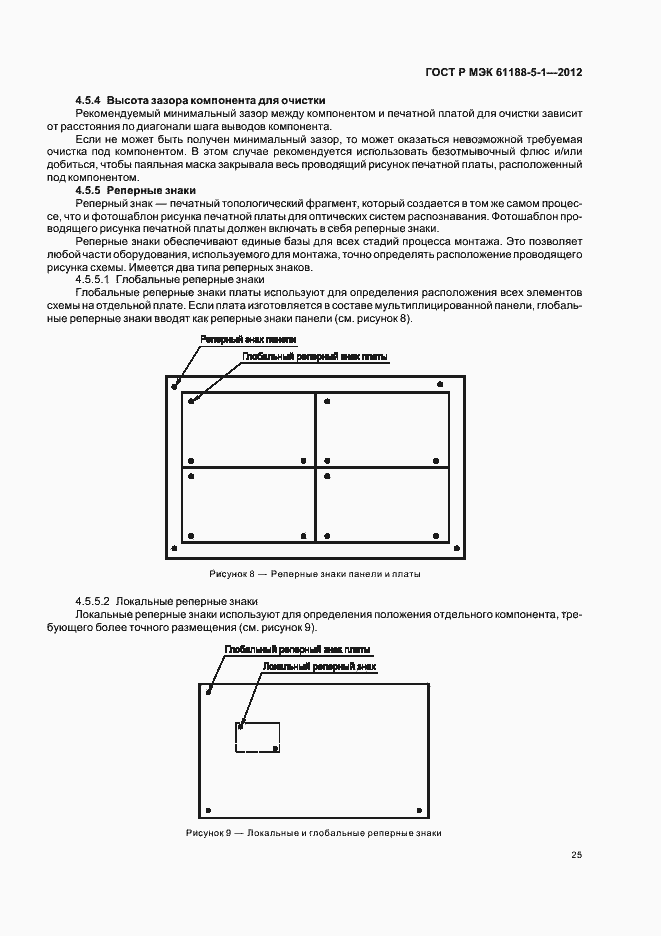

Страницы стандарта
