ГОСТ Р 71736-2024 Резонаторы кварцевые. Методы измерения температурно-частотных характеристик

ГОСТ Р

Скачать ГОСТ в PDF или DOC бесплатно

📄 Скачать PDF 📝 Скачать DOC

Основная информация

Обозначение: ГОСТ Р 71736-2024

Статус: Действует

Тип: ГОСТ Р

Название русское: Резонаторы кварцевые. Методы измерения температурно-частотных характеристик

Название английское: Quartz resonators. Methods of measuring temperature-frequency characteristics

Даты и сроки

Дата введения в действие: 03-01-25

Дата завершения срока действия: -

Применение и описание

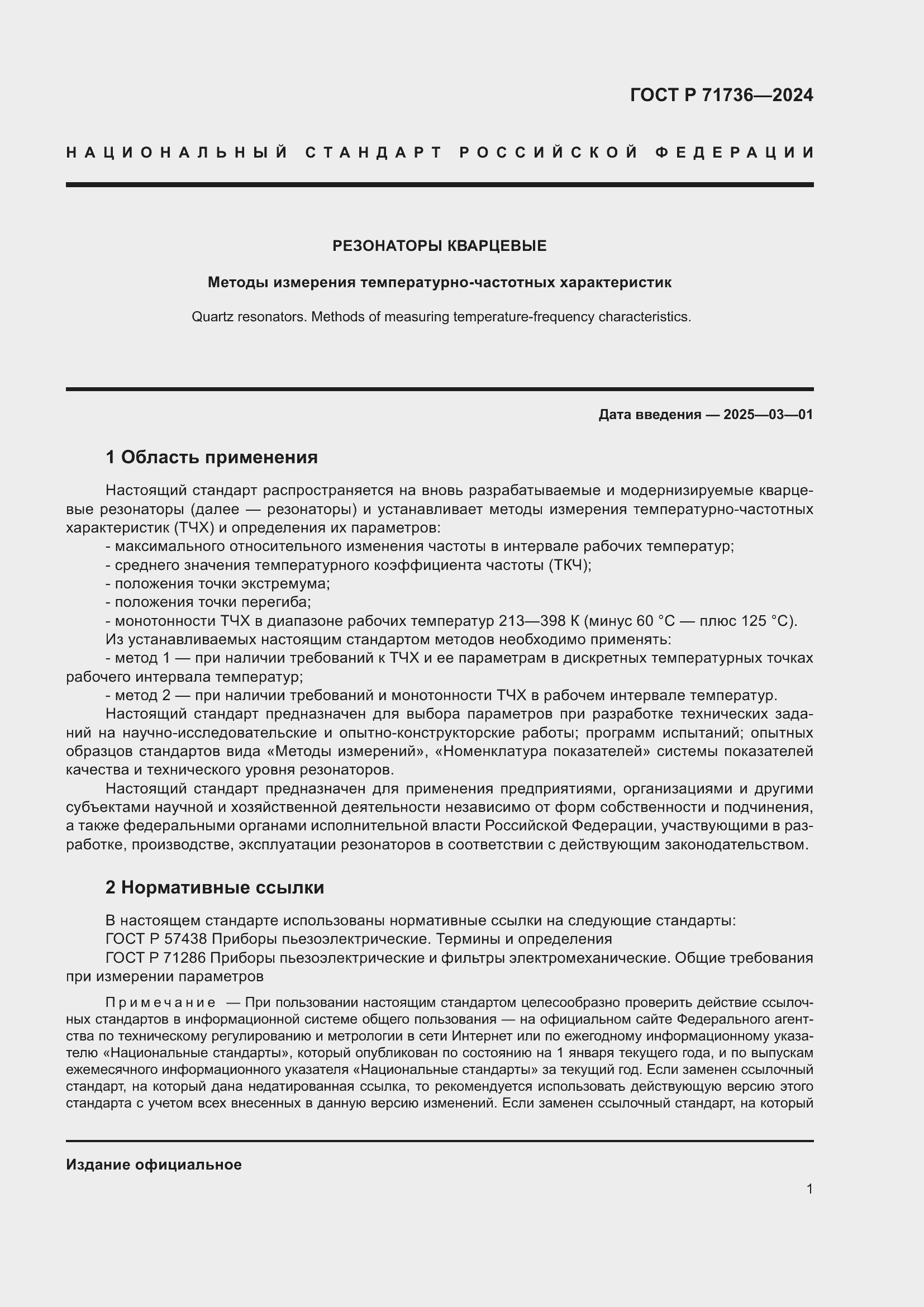

Область и условия применения: Настоящий стандарт распространяется на вновь разрабатываемые и модернизируемые кварцевые резонаторы (далее – резонаторы) и устанавливает методы измерения температурно-частотных характеристик (ТЧХ) и определения их параметров: - максимального относительного изменения частоты в интервале рабочих температур; - среднего значения температурного коэффициента частоты (ТКЧ); - положения точки экстремума; - положения точки перегиба; - монотонности ТЧХ в диапазоне рабочих температур 213 К–398 К (минус 60 °С – плюс 125 °С). Из устанавливаемых настоящим стандартом методов необходимо применять: - метод 1 – при наличии требований к ТЧХ и ее параметрам в дискретных температурных точках рабочего интервала температур; - метод 2 – при наличии требований и монотонности ТЧХ в рабочем интервале температур
