ГОСТ Р 71741-2024 Фильтры пьезоэлектрические и электромеханические. Методы измерения параметров частотной характеристики затухания и амплитудно-частотной характеристики
ГОСТ Р
Скачать ГОСТ в PDF или DOC бесплатно
Основная информация
Обозначение:
ГОСТ Р 71741-2024
Статус:
Действует
Тип:
ГОСТ Р
Название русское:
Фильтры пьезоэлектрические и электромеханические. Методы измерения параметров частотной характеристики затухания и амплитудно-частотной характеристики
Название английское:
Piezoelectric and electromechanical filters. Methods for measuring the parameters of the frequency response of attenuation and amplitude-frequency response
Даты и сроки
Дата издания:
11-22-24
Дата введения в действие:
03-01-25
Дата завершения срока действия:
-
Применение и описание
Область и условия применения:

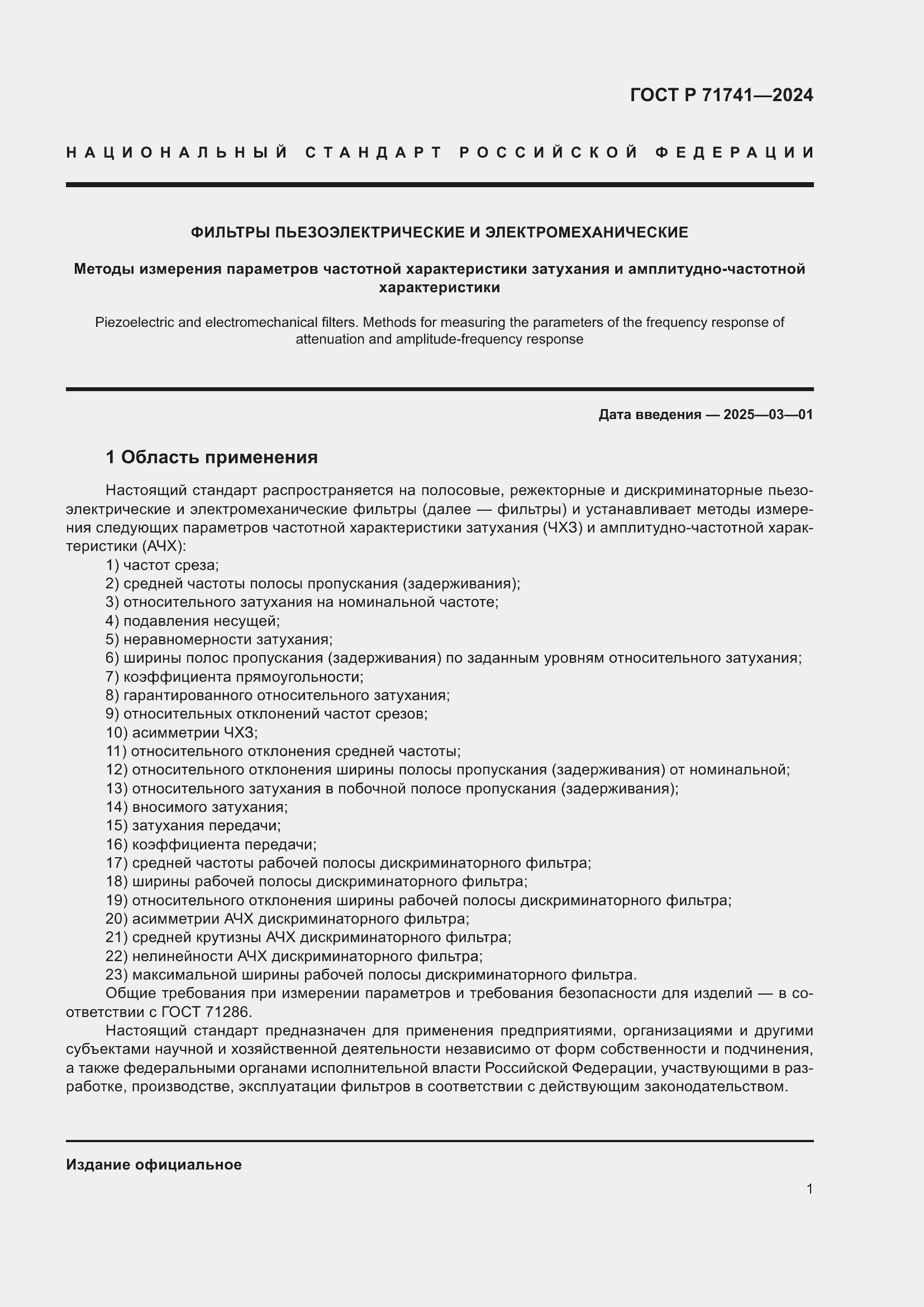

Настоящий стандарт распространяется на полосовые, режекторные и дискриминаторные пьезоэлектрические и электромеханические фильтры и устанавливает методы измерения следующих параметров частотной характеристики затухания (ЧХЗ) и амплитудно-частотной характеристики (АЧХ): 1) частот среза; 2) средней частоты полосы пропускания (задерживания); 3) относительного затухания на номинальной частоте; 4) подавления несущей; 5) неравномерности затухания; 6) ширины полос пропускания (задерживания) по заданным уровням относительного затухания; 7) коэффициента прямоугольности; 8) гарантированного относительного затухания; 9) относительных отклонений частот срезов; 10) асимметрии ЧХЗ; 11) относительного отклонения средней частоты; 12) относительного отклонения ширины полосы пропускания (задерживания) от номинальной; 13) относительного затухания в побочной полосе пропускания (задерживания); 14) вносимого затухания; 15) затухания передачи; 16) коэффициента передачи; 17) средней частоты рабочей полосы дискриминаторного фильтра; 18) ширины рабочей полосы дискриминаторного фильтра; 19) относительного отклонения ширины рабочей полосы дискриминаторного фильтра; 20) асимметрии АЧХ дискриминаторного фильтра; 21) средней крутизны АЧХ дискриминаторного фильтра; 22) нелинейность АЧХ дискриминаторного фильтра; 23) максимальной ширины рабочей полосы дискриминаторного фильтра. Общие требования при измерении параметров и требования безопасности для изделий – в соответствии с ГОСТ 71286. Настоящий стандарт предназначен для применения предприятиями, организациями и другими субъектами научной и хозяйственной деятельности независимо от форм собственности и подчинения, а также федеральными органами исполнительной власти Российской Федерации, участвующими в разработке, производстве, эксплуатации фильтров в соответствии с действующим законодательством
Связи и замены
Заменяющий:
-
Описание стандарта
ГОСТ Р 71741-2024 Фильтры пьезоэлектрические и электромеханические. Методы измерения параметров частотной характеристики затухания и амплитудно-частотной характеристики

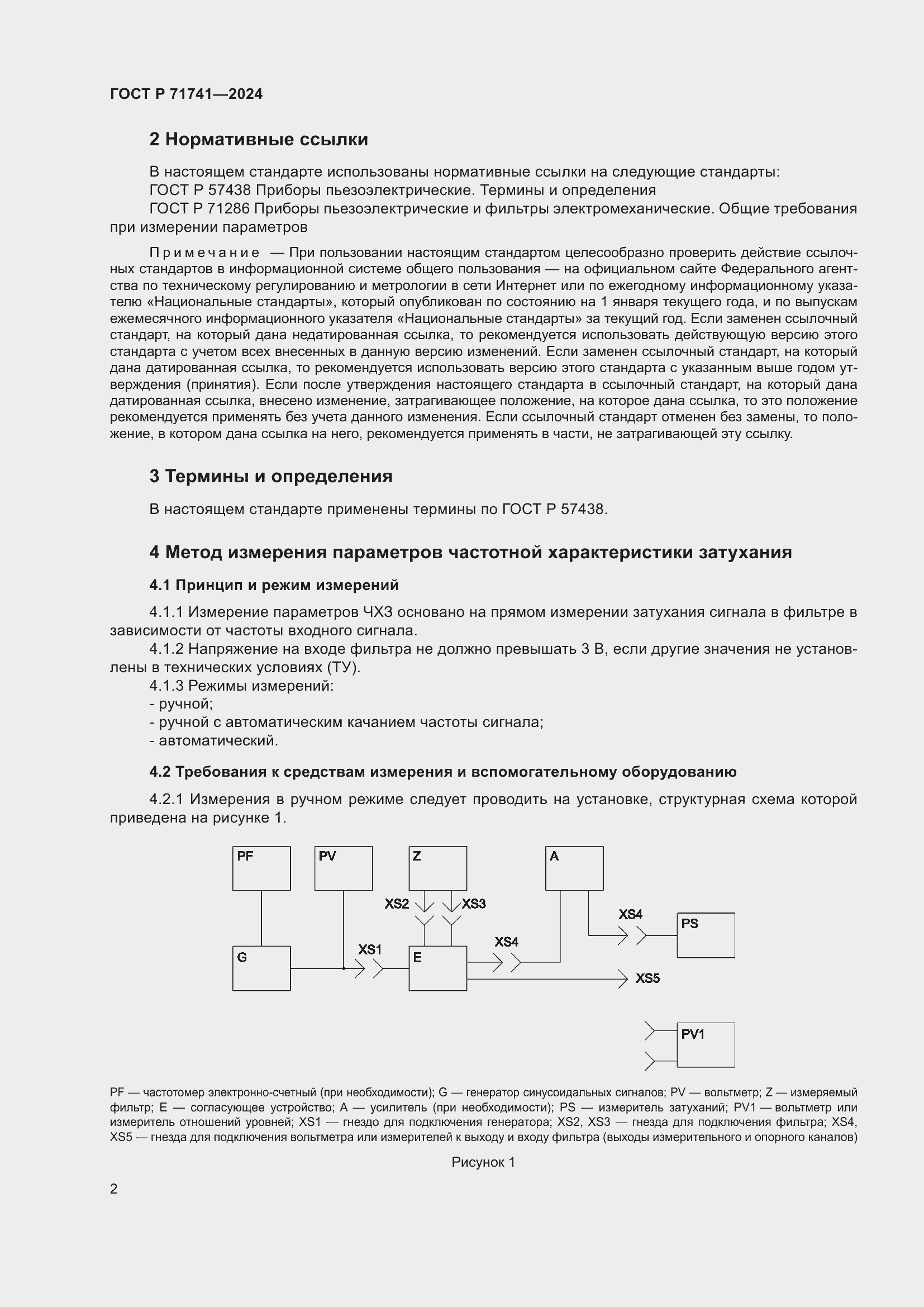

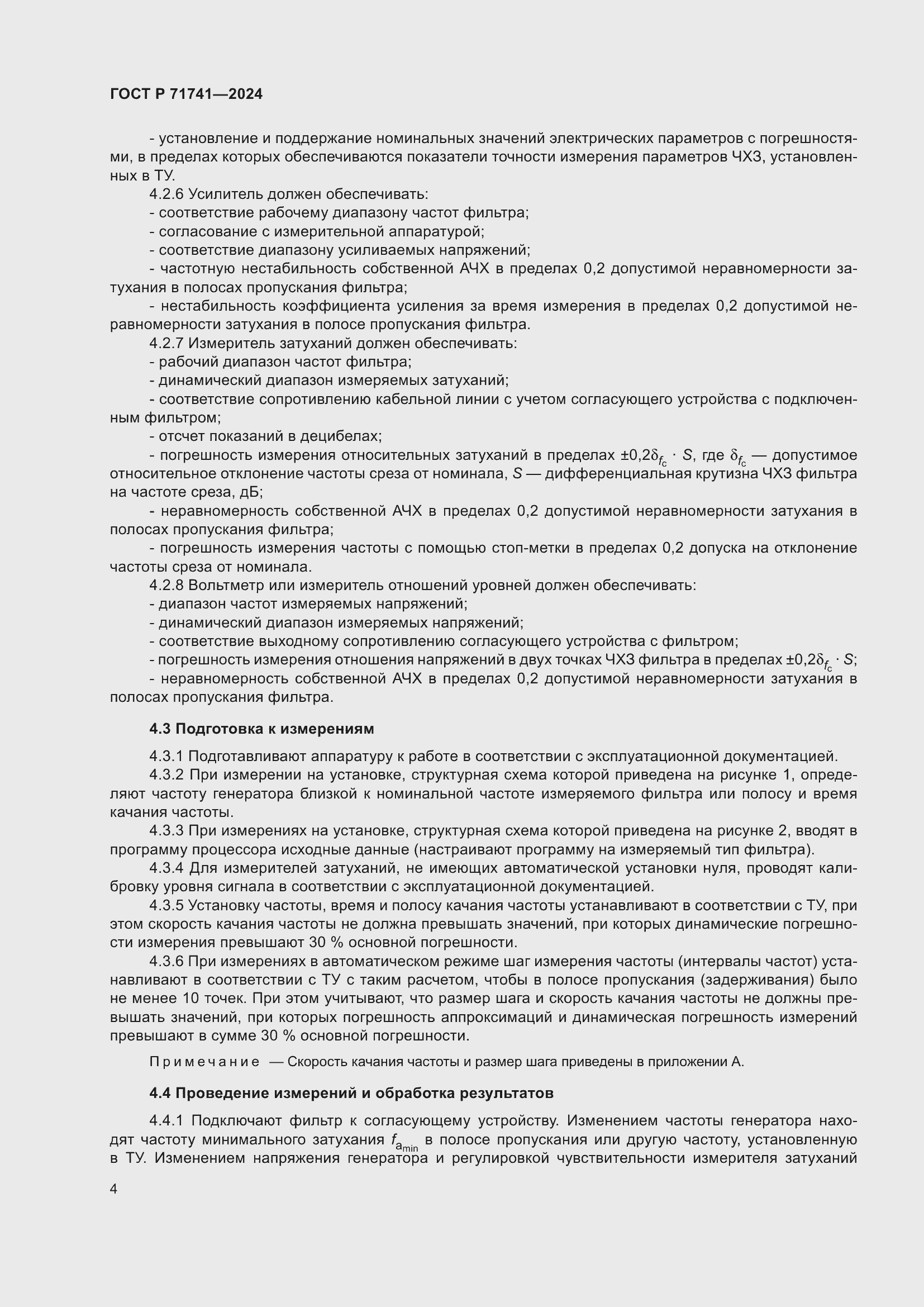

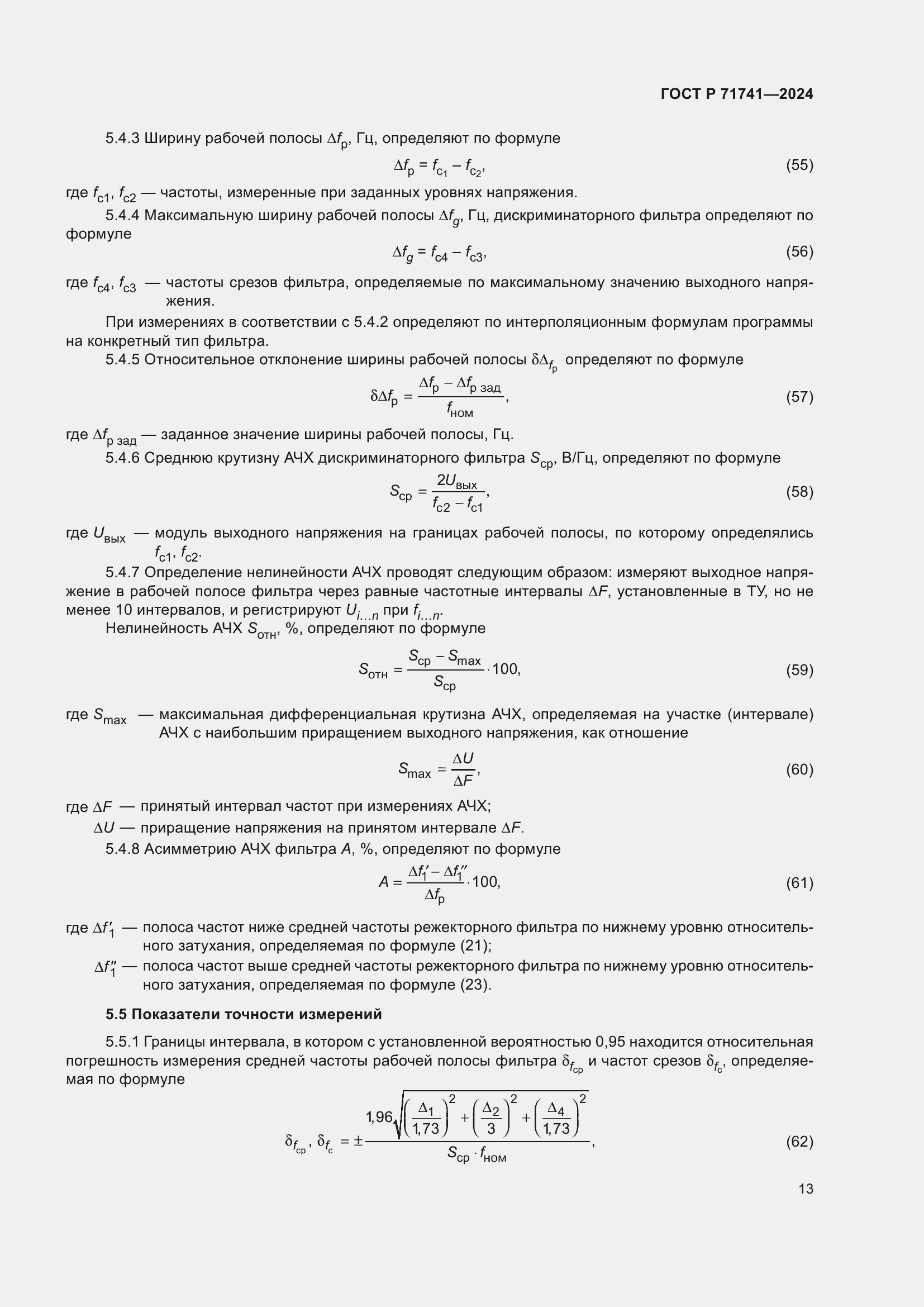

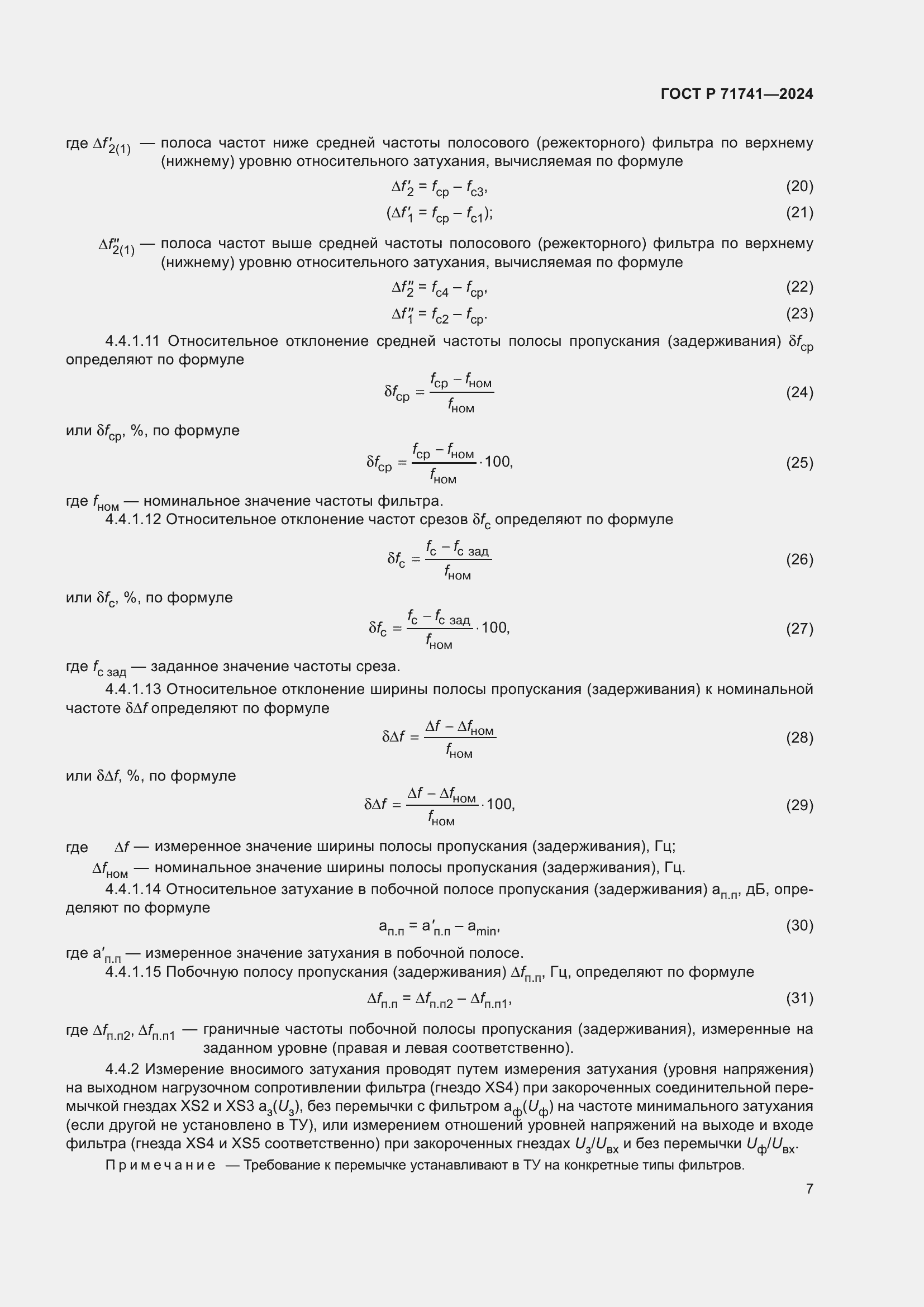

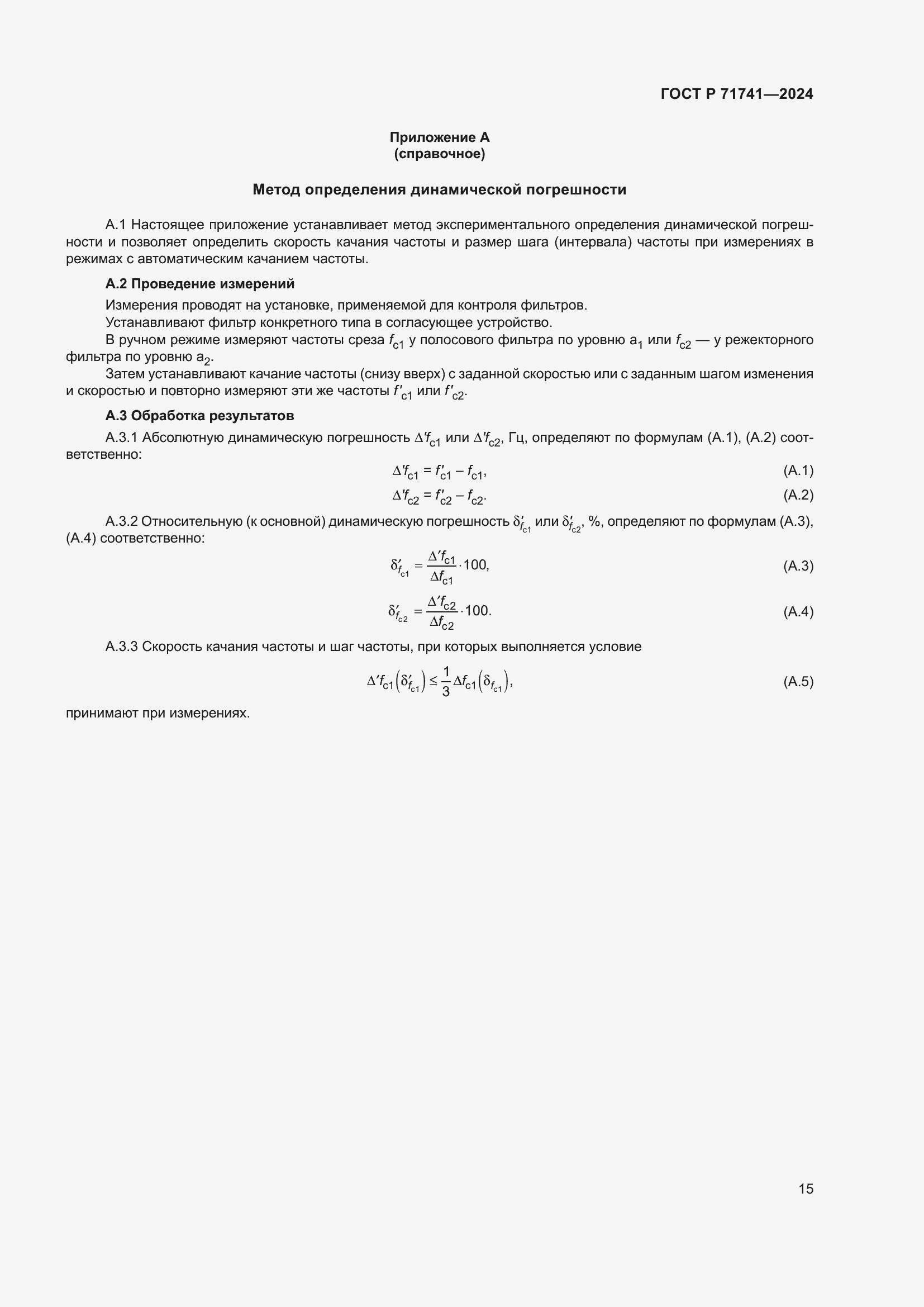

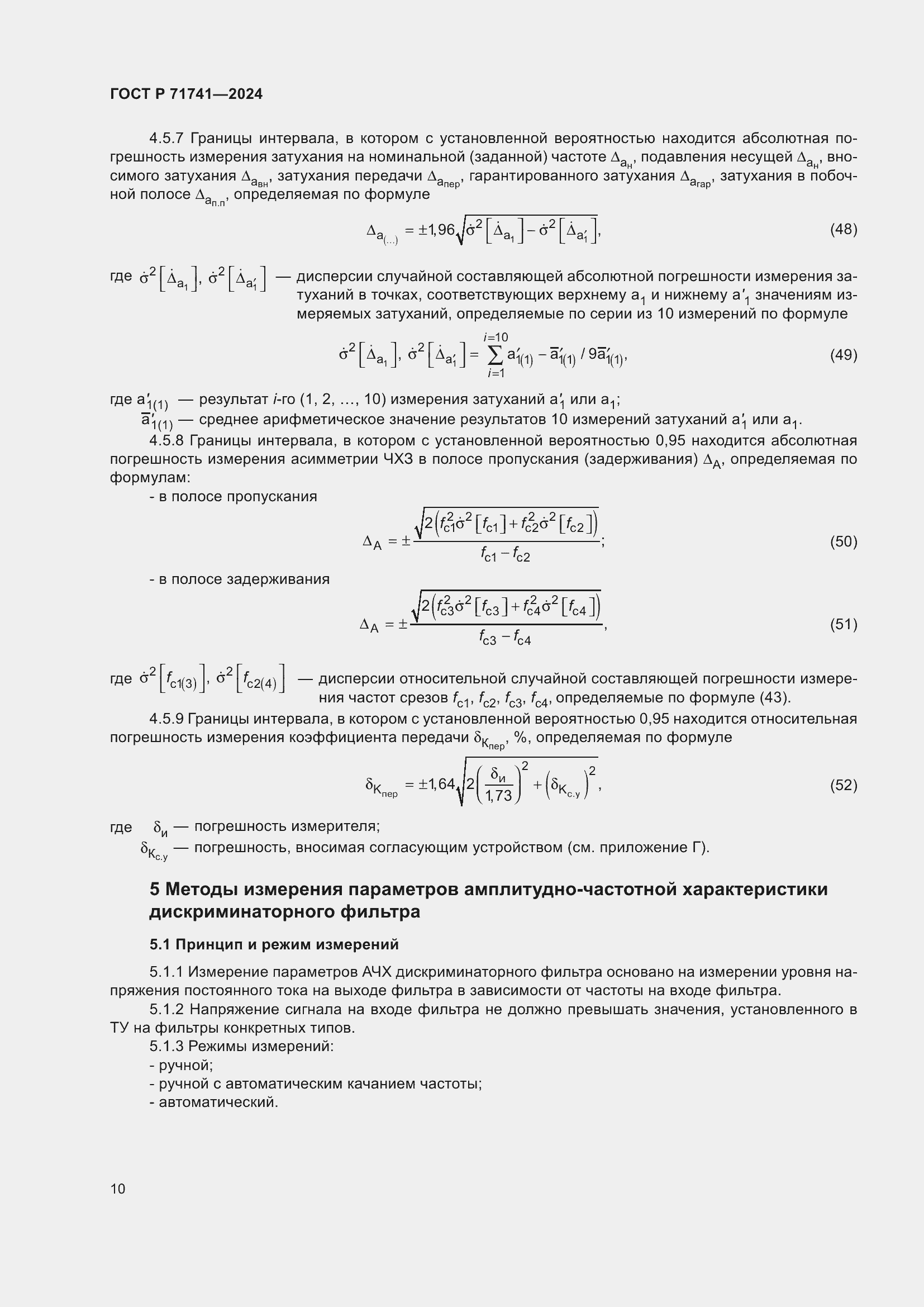

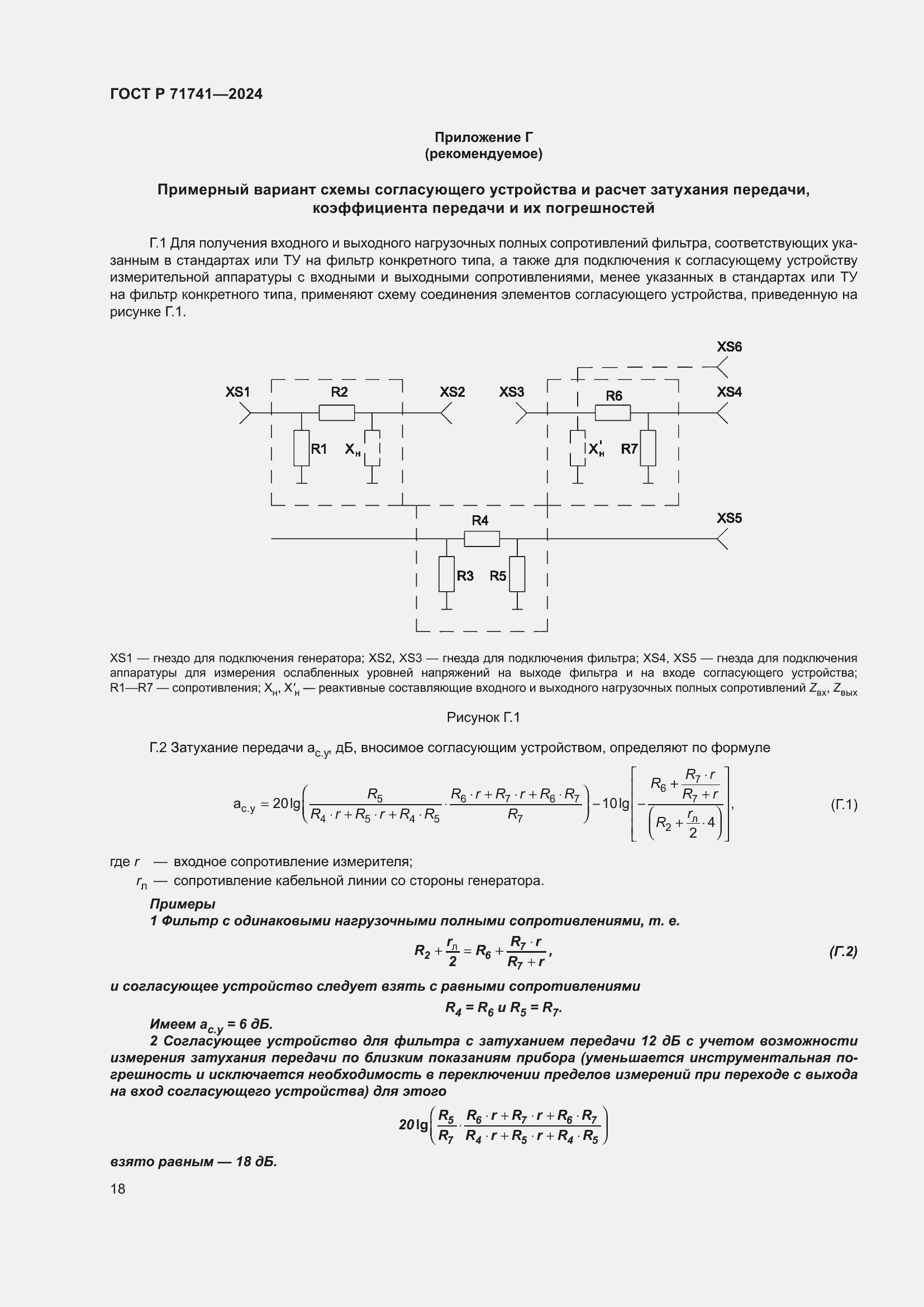

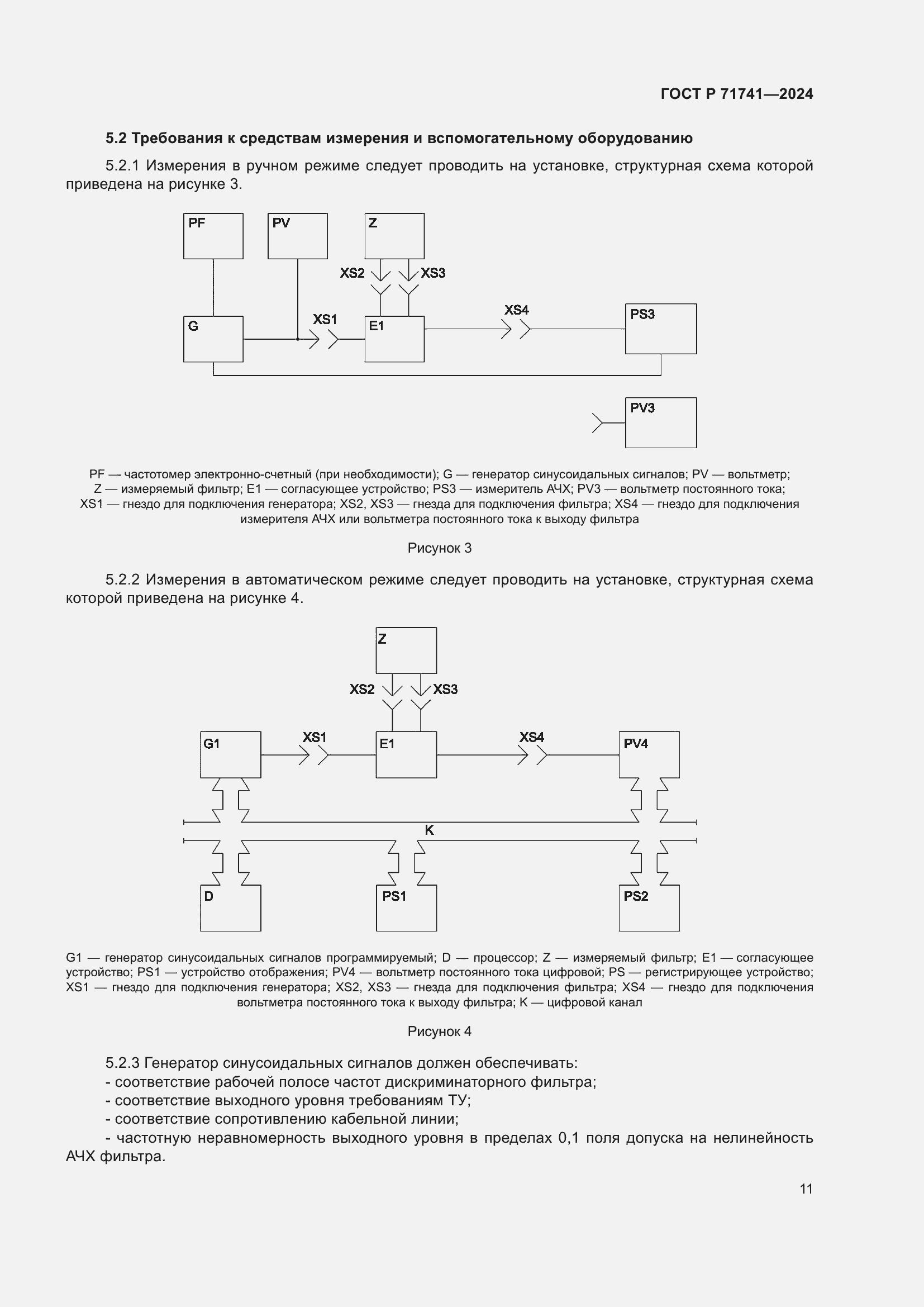

Страницы стандарта
