3D-моделирование

Переход на трехмерное проектирование кардинально меняет точность и скорость подготовки производства. В отличие от плоских чертежей 3D-модель дает полное пространственное представление о детали, что исключает ошибки воображения конструктора или специалиста, читающего чертеж.

Главное преимущество заключается в ассоциативности: при изменении одного размера в модели автоматически пересчитываются все связанные элементы, обновляются проекции на чертежах и корректируются спецификации. Это сводит к минимуму риск человеческого фактора. Кроме того, трехмерная модель позволяет наглядно оценить собираемость сложного узла и проверить отсутствие пересечений деталей между собой.

Для современного производства 3D-модель является первоисточником данных, на основе которого строятся все дальнейшие процессы, включая закупку материала, программирование станков и контроль качества готовой продукции.

Связь между цифровой моделью и реальным станком обеспечивается через CAM-системы. Процесс начинается с импорта 3D-модели в программу, где технолог назначает стратегии обработки, выбирает режущий инструмент и задает режимы резания. Система автоматически вычисляет траекторию движения фрезы или резца, максимально точно огибая контуры модели.

Итогом работы становится генерация G-кода - специального языка программирования, который понимает стойка станка с ЧПУ. Этот код содержит координаты перемещения осей, команды на включение охлаждения и смену инструмента. Прямая передача данных из модели в код исключает ошибки ручного ввода координат, которые часто случались при работе по бумажным чертежам.

Такая интеграция позволяет изготавливать детали со сложнейшей геометрией, которую невозможно было бы описать и запрограммировать вручную.

Инженерный анализ, или CAE-моделирование, позволяет проверить деталь на прочность и долговечность еще до того, как она будет изготовлена в металле. Специальные программные модули имитируют реальные условия эксплуатации: растяжение, сжатие, кручение, вибрации или воздействие экстремальных температур.

Программа разбивает модель на миллионы мелких элементов и рассчитывает напряжения в каждой точке. Это позволяет увидеть зоны критических нагрузок, где деталь может лопнуть или деформироваться. Благодаря такому анализу конструктор может вовремя усилить слабые места или наоборот облегчить конструкцию там, где металл не несет полезной нагрузки.

Виртуальные испытания заменяют десятки натурных тестов, экономя время и дорогостоящие материалы. В итоге заказчик получает гарантированно надежное изделие с оптимизированным весом и предсказуемым сроком службы.

Проектирование листовых деталей требует учета специфических физических свойств металла, таких как растяжение при гибке. В современных CAD-системах существуют специальные модули для работы с листом. Конструктор создает модель в объеме, а программа на основе заданных параметров материала и радиусов гиба автоматически строит точную плоскую развертку. При этом учитывается коэффициент К-фактор, который определяет, насколько удлинится заготовка после прохода через гибочный станок.

Точная развертка критически важна для лазерной или плазменной резки: если ее рассчитать неправильно, после гибки размеры детали не совпадут с проектными. Моделирование также позволяет заранее проверить, не будет ли инструмент станка задевать полки детали при сложных гибах. Это исключает появление брака и необходимость доработки изделий вручную с помощью молотка или болгарки.

Для корректной передачи 3D-модели между разными программами и предприятиями используют универсальные нейтральные форматы. Самый распространенный - STEP, который сохраняет всю точную геометрию и структуру сборки. Он поддерживается практически всеми CAD- и CAM-системами в мире. Формат IGES тоже применяется, но он считается более устаревшим и иногда может передавать поверхности с ошибками.

Для задач 3D-печати металлом или быстрой визуализации используют формат STL, который описывает поверхность детали в виде множества мелких треугольников. Однако для точной механической обработки на станках STL не подходит, так как он теряет информацию о радиусах и точных координатах центров отверстий.

Знание особенностей этих форматов позволяет инженерам обмениваться данными без потери качества и необходимости перерисовывать модели заново.

Параметрическое моделирование - способ создания 3D-объектов, где все геометрические параметры связаны между собой математическими зависимостями. Вместо фиксированных размеров конструктор использует переменные. Например, можно задать зависимость, при которой количество крепежных отверстий будет автоматически увеличиваться при изменении длины детали.

Это невероятно удобно для создания линеек типовых изделий разного размера. Достаточно изменить один базовый параметр в таблице, и вся модель вместе с чертежами перестроится за считанные секунды. Такой подход позволяет молниеносно реагировать на запросы заказчика, если ему требуется деталь с индивидуальными размерами на базе стандартного проекта.

Параметризация исключает рутинный труд и гарантирует, что все пропорции и технологические зазоры будут соблюдены автоматически.

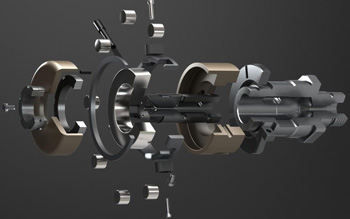

Одна из самых ценных функций 3D-моделирования - проверка на интерференцию или пересечение деталей. В цифровой среде можно собрать воедино сотни элементов и запустить автоматический поиск коллизий. Программа мгновенно подсветит места, где детали заходят друг в друга или где зазор между ними недостаточен для проведения монтажа.

Моделирование также позволяет имитировать движение механизмов в динамике. Можно убедиться, что рычаги не упираются в корпус при повороте, а валы не задевают соседние узлы. Это избавляет производство от ситуаций, когда дорогостоящие детали, изготовленные с высокой точностью, невозможно собрать на площадке.

Исправление таких ошибок в цифровой модели не стоит практически ничего, в то время как переделка готовых металлических конструкций может стоить миллионы.

Твердотельное моделирование оперирует объектами, которые имеют объем и массу. Программа понимает, что внутри детали находится материал, поэтому она может автоматически рассчитать вес изделия, центр тяжести и моменты инерции. Это основной метод для проектирования механических деталей и строительных конструкций.

Поверхностное моделирование используется для создания объектов со сложной, художественной или аэродинамической формой, где важна только внешняя оболочка. Поверхности не имеют толщины и веса, но позволяют строить криволинейные контуры, которые трудно получить другими способами.

В современной металлообработке эти методы часто комбинируются: сначала создается сложная внешняя форма, а затем ей придается толщина и объем для последующей инженерной проработки и подготовки программ для станков с ЧПУ.

Реверс-инжиниринг начинается с получения облака точек при помощи 3D-сканера, который снимает геометрию реального объекта. Полученные данные импортируются в CAD-систему, где на их основе строится точная математическая модель.

Важно понимать, что сканер фиксирует все дефекты и износ детали, поэтому инженер в процессе моделирования должен провести реконструкцию. Он выравнивает плоскости, восстанавливает центры отверстий и задает правильные допуски, возвращая детали ее первоначальный вид.

Итоговая 3D-модель служит основой для изготовления новой запасной части, которая будет полностью идентична оригиналу или даже превзойдет его по характеристикам. Это единственный эффективный способ восстановить уникальное оборудование, на которое утеряна заводская документация или производитель которого прекратил свое существование.

Современные технологии позволяют перенести 3D-модель из монитора компьютера в реальное пространство или в виртуальную среду. С помощью VR-очков инженеры и заказчики могут совершить виртуальную прогулку по проектируемому заводу или осмотреть крупногабаритный агрегат в натуральную величину. Это помогает оценить эргономику рабочих мест и удобство обслуживания оборудования еще до начала строительства.

Технология дополненной реальности AR позволяет наложить цифровую модель на реальный цех или недостроенный каркас здания. Монтажники могут видеть на экране планшета, где именно должен располагаться следующий узел или как должны пройти трубы коммуникаций. Такая визуализация значительно ускоряет понимание сложных проектов, облегчает обучение персонала и снижает вероятность ошибок при монтаже уникальных металлоконструкций.

Генеративный дизайн - технология проектирования, в которой форму изделия создает искусственный интеллект на основе заданных инженером ограничений. Человек указывает точки крепления, действующие нагрузки и зоны, которые нельзя занимать, а программа просчитывает тысячи вариантов геометрии, выбирая самый легкий и прочный.

Полученные таким образом детали часто имеют причудливую органическую форму, напоминающую кости или ветви деревьев. Они обладают невероятным соотношением прочности к весу, которое недостижимо при традиционном проектировании. Хотя многие такие формы сложно изготовить на обычных станках, они идеально подходят для аддитивного производства и 3D-печати металлом.

Генеративный дизайн позволяет создавать конструкции нового поколения для авиации и космонавтики, где каждый грамм сэкономленного веса имеет огромное значение.

Создание цифровой библиотеки моделей - накопление интеллектуального капитала компании. Архив позволяет быстро находить и повторно использовать наработки из прошлых проектов, что значительно ускоряет проектирование новых изделий. В случае поломки оборудования у клиента спустя годы наличие оригинальной 3D-модели в архиве позволяет изготовить запчасть мгновенно, без повторных замеров и согласований.

Современные системы управления данными PDM обеспечивают строгий контроль версий: инженеры всегда знают, какая модификация модели является актуальной и была отправлена в производство. Это исключает путаницу, когда в цех по ошибке попадает чертеж старой версии.

Цифровой архив также необходим для глубокой аналитики производства и постепенного перехода к концепции умного завода, где все процессы прозрачны и задокументированы.
