3D-печать металлом

Хотя обе технологии используют лазер для обработки металлического порошка, между ними существует фундаментальное различие в физике процесса. SLM (Selective Laser Melting) подразумевает полное расплавление частиц порошка, в результате чего образуется однородная монолитная структура, сопоставимая по свойствам с литьем. DMLS (Direct Metal Laser Sintering) - процесс селективного лазерного спекания, при котором частицы порошка нагреваются до состояния сплавления поверхностей без полного перехода в жидкую фазу. Метод SLM чаще применяют для получения деталей из чистых металлов и гомогенных сплавов, таких как титан или нержавеющая сталь, так как он обеспечивает более высокую плотность и прочность. Технология DMLS традиционно используется для работы со сложными многокомпонентными сплавами. Выбор конкретного метода определяется требованиями к микроструктуре будущего изделия и его способностью выдерживать высокие механические нагрузки в процессе эксплуатации.

Изделия, созданные методом лазерного сплавления металлических порошков, обладают уникальными механическими характеристиками, которые часто превосходят литые аналоги. Из-за сверхбыстрого охлаждения металла в точке воздействия лазера формируется мелкозернистая кристаллическая структура, обеспечивающая высокую твердость и предел текучести. Вместе с тем по прочности на разрыв аддитивные детали могут уступать кованым или катаным изделиям из-за наличия микроскопической анизотропии: свойства металла могут незначительно различаться вдоль и поперек слоев печати. Для выравнивания характеристик и достижения максимальной надежности напечатанные заготовки обязательно проходят термическую обработку. Правильно подобранный цикл отжига позволяет получить деталь, которая по своим эксплуатационным параметрам полностью соответствует требованиям для авиационной и космической отраслей, обладая при этом значительно меньшим весом за счет оптимизированной геометрии.

Поддерживающие структуры (поддержки) выполняют две важные функции в процессе 3D-печати металлом. Во-первых, они служат опорой для нависающих элементов детали и острых углов, предотвращая обрушение расплавленного металла под собственным весом. Во-вторых, работают как теплоотводы, отводя избыточную энергию лазера от детали к рабочей платформе, то есть не допускают термической деформации и коробления заготовки. Поддержки печатаются из того же порошка, что и основная деталь, но имеют решетчатую, легко разрушаемую структуру. После завершения процесса печати и снятия внутренних напряжений их удаляют механическим способом: с помощью слесарного инструмента, фрезерования или электроэрозионной резки. Проектирование поддержек требует высокого мастерства инженера, так как важно найти баланс между надежной фиксацией объекта и легкостью последующей очистки поверхностей без повреждения геометрии изделия.

Современные промышленные 3D-принтеры, использующие технологию плавления в слое порошка, позволяют достигать плотности изделий свыше 99,8–99,9%. Это означает, что внутри металла практически отсутствуют пустоты, а структура является почти полностью монолитной. Наличие остаточной пористости зависит от правильности настройки параметров лазера: мощности луча, шага сканирования и скорости перемещения точки нагрева. Микроскопические поры могут возникать из-за захвата газов из рабочей камеры или испарения легирующих элементов. Для устранения этого эффекта в ответственных деталях применяется метод горячего изостатического прессования (ГИП). Изделие помещается в камеру с высоким давлением инертного газа при повышенной температуре, что заставляет микропоры «захлопываться». Высокая плотность - залог герметичности деталей и их способности работать в условиях высокого давления жидкостей и газов, что востребовано в нефтегазовой и энергетической промышленности.

В процессе лазерного сплавления металл подвергается экстремальным температурным перепадам: от плавления до мгновенного затвердевания. Это вызывает накопление значительных внутренних напряжений в структуре заготовки. Если попытаться срезать деталь с платформы принтера без предварительной подготовки, её может повести или она просто треснет. Поэтому первым этапом после печати всегда должен быть стабилизирующий отжиг прямо на платформе в защитной атмосфере аргона. Кроме того, термическая обработка позволяет нормализовать микроструктуру, повысить пластичность и ударную вязкость металла. В зависимости от типа сплава могут применяться закалка, старение или цементация. Тщательное соблюдение термического цикла превращает «сырую» напечатанную заготовку в полноценное инженерное изделие с предсказуемыми свойствами, способное выдерживать длительные циклические нагрузки.

Поверхность металлической детали после 3D-принтера имеет характерную зернистую фактуру, напоминающую мелкую наждачную бумагу или литье в песчаные формы. Параметр шероховатости Ra обычно составляет от 5 до 15 микрон, что обусловлено прилипанием частично расплавленных частиц порошка к контуру изделия. Такой чистоты поверхности часто достаточно для ненагруженных кронштейнов или декоративных элементов. Но для посадочных мест под подшипники, резьбовых соединений и узлов трения требуется дополнительная механическая обработка. Напечатанные детали отлично поддаются точению, фрезерованию и шлифованию на станках с ЧПУ. Также широко применяются методы галтовки, пескоструйной обработки и электрохимического полирования. Комбинирование 3D-печати с финишной обработкой позволяет получать изделия с зеркальным блеском и точностью до микрона, сохраняя при этом все преимущества аддитивной свободы дизайна.

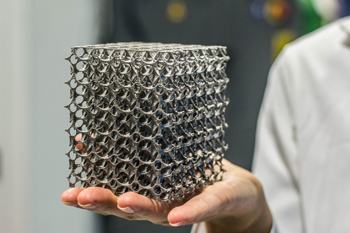

Технологические возможности лазерного сплавления позволяют формировать экстремально тонкие элементы, недоступные для традиционного литья. Минимальная толщина стенки в 3D-печати металлом обычно составляет 0,3–0,5 мм. Предельное значение зависит от размера фракции порошка и диаметра лазерного пятна. Для создания сетчатых структур и решеток возможна печать перемычек толщиной до 0,15–0,2 мм. Важно учитывать, что слишком тонкие вертикальные стенки могут быть склонны к вибрациям в процессе нанесения новых слоев порошка ракелем, что ведет к нарушению геометрии. При проектировании инженеры стараются избегать длинных и тонких свободностоящих элементов, используя ребра жесткости или внутренние перегородки. Возможность создания сверхтонких и легких конструкций открывает путь к производству эффективных теплообменников, фильтров и легких костных имплантатов с ячеистой структурой, способствующей врастанию живой ткани.

Способность печатать детали с внутренними полостями и сложной системой каналов - ключевой козырь 3D-печати. Но она требует решения задачи извлечения остатков порошка. Сразу после печати внутренние пустоты заполнены сухим металлическим порошком. Для его удаления деталь подвергают интенсивной вибрации на специальных стендах или продувке сжатым газом. В сложных случаях применяется ультразвуковая очистка в жидких средах. На этапе проектирования (Design for AM) инженер обязан предусмотреть технологические отверстия для выхода порошка, которые впоследствии могут быть заглушены. Если канал имеет слишком малый диаметр или сложную спиралевидную форму, полное удаление частиц может быть затруднено. Качественная очистка внутренних полостей критически важна для деталей двигателей и гидравлических систем, где посторонние частицы могут привести к отказу оборудования. Тщательный контроль чистоты каналов проводится с помощью эндоскопов или рентгенографии.

Большинство современных промышленных принтеров работают с одной маркой порошка за один цикл печати. Но существуют передовые технологии, такие как DED (Directed Energy Deposition) или многопорошковые SLM-системы, позволяющие создавать биметаллические и градиентные изделия. В процессе роста детали станок может переключаться между разными питателями, плавно меняя химический состав от слоя к слою. Это дает возможность, например, изготовить деталь с жаропрочной рабочей частью и с легким алюминиевым основанием. Основная сложность заключается в подборе пар металлов с совместимыми коэффициентами теплового расширения, чтобы избежать трещин на границе раздела фаз. Сегодня биметаллическая 3D-печать на острие науки и находит применение в производстве ракетных сопел, режущего инструмента и износостойких узлов машин, позволяя объединять противоречивые свойства разных сплавов в одном монолитном объекте.

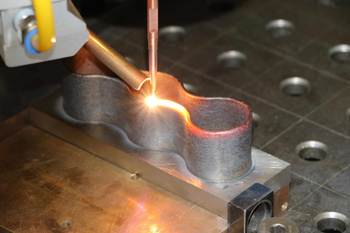

Технология направленного подвода энергии (Directed Energy Deposition) кардинально отличается от печати в слое порошка. Здесь металл подается в виде порошка или проволоки непосредственно в зону плавления лазером, закрепленным на многоосевом манипуляторе. Это позволяет «достраивать» материал на уже существующие объекты любой формы. DED идеально подходит для ремонта дорогостоящих валов, лопаток турбин и штамповой оснастки. Станок сканирует поврежденный участок, после чего лазер наносит новые слои металла, восстанавливая утраченную геометрию. Последующая механическая обработка возвращает детали первоначальные размеры и чистоту поверхности. Такой метод позволяет сэкономить до 80% стоимости по сравнению с изготовлением новой детали. Возможность локального упрочнения рабочих кромок износостойкими сплавами делает технологию DED незаменимым инструментом для продления ресурса тяжелого промышленного оборудования.

Такие металлы, как медь, золото и серебро, сложны для стандартных иттербиевых лазеров из-за способности отражать до 90% инфракрасного излучения. Вместо того чтобы поглощать энергию и плавиться, порошок отражает луч, что может привести к повреждению оптической системы принтера и низкой плотности печати. Для успешной работы с медью применяют лазеры с меньшей длиной волны (зеленые или синие), энергия которых поглощается металлом значительно эффективнее. Другой способ - использование повышенной мощности стандартных лазеров в сочетании с предварительным подогревом рабочей платформы до 500–800 градусов. Это снижает температурный градиент и помогает стабилизировать процесс плавления. Профессиональная печать чистой меди востребована при производстве компактных индукторов, радиаторов и электрических контактов сложной формы, где важна высокая тепло- и электропроводность материала.

Точность изготовления деталей методом лазерного сплавления сопоставима с допусками качественного литья. Стандартная погрешность составляет ±0,1 мм на каждые 100 мм размера детали. При печати мелких элементов (до 20–30 мм) возможно достижение точности ±0,05 мм. На итоговый размер влияют зернистость порошка, толщина наносимого слоя и масштаб термической усадки металла при остывании. Программное обеспечение принтера автоматически компенсирует прогнозируемую усадку, увеличивая модель на доли процента. Важно понимать, что для достижения прецизионных допусков (по 6–7 квалитетам) всегда требуется финишная механическая обработка. Тем не менее, высокая точность печати позволяет минимизировать припуски под обработку до 0,3–0,5 мм, что существенно экономит дорогостоящее сырье. Использование аддитивных технологий гарантирует безупречную повторяемость сложнейших внутренних структур и внешних контуров.

Титан обладает уникальной комбинацией биосовместимости, высокой удельной прочности и коррозионной стойкости, что делает его лучшим материалом для постоянных имплантатов. А 3D-печать как раз позволяет изготавливать персонализированные протезы суставов, челюстно-лицевые пластины и межпозвонковые кейджи на основе данных КТ и МРТ конкретного пациента. Главное преимущество аддитивного метода - создание ячеистых (трабекулярных) структур с заданной пористостью. Такие поверхности имитируют структуру живой кости, обеспечивая глубокое прорастание костной ткани внутрь имплантата. Это гарантирует надежную фиксацию и быстрый период реабилитации. Напечатанные титановые изделия не отторгаются организмом и сохраняют свои свойства десятилетиями. Возможность производства сложнейших полых конструкций позволяет создавать имплантаты с модулем упругости, близким к натуральной кости, что предотвращает разрушение костных тканей вокруг места операции.
