Алмазное выглаживание

Главное отличие алмазного выглаживания от накатывания стальным роликом — тип трения в зоне контакта. При работе роликом или шариком происходит трение качения. Инструмент просто мнет поверхность за счет огромного давления. Алмазный наконечник скользит по металлу. Возникает трение скольжения при малом пятне контакта, что позволяет достичь шероховатости Ra 0.05 мкм и ниже. Ролик часто оставляет микроскопические следы перекатывания и не дает такой зеркальной чистоты.

Алмаз за счет своей твердости не изнашивается и сохраняет стабильный профиль обработки на протяжении всей смены. Выглаживание требует в 5–10 раз меньших усилий прижима по сравнению с роликом. Это снижает риск деформации нежестких деталей и тонких валов. Алмазный инструмент более компактен и легко проникает в узкие канавки или поднутрения.

При накатывании металл может отслаиваться из-за сильного смятия. Алмаз плавно перераспределяет материал и «заглаживает» гребешки микрорельефа. Технология позволяет обрабатывать стали с твердостью до 65 HRC. Стальные ролики на таких деталях быстро выходят из строя и портят поверхность заготовки.

Процесс выглаживания создает в поверхностном слое детали остаточные напряжения сжатия. Алмазный наконечник давит на металл и вызывает пластическую деформацию на глубину до 0.5 мм. Напряжения сжатия блокируют рост усталостных микротрещин. Именно такие трещины приводят к поломке валов и осей под циклической нагрузкой.

Срок службы механизмов после алмазной обработки возрастает в 2–3 раза, что делает технологию незаменимой в авиации и при производстве деталей двигателей. Поверхность приобретает высокую плотность и сопротивляется разрушению при изгибах и кручении.

Упрочненный слой имеет мелкозернистую структуру, которую называют наклепом. Твердость поверхности после контакта с алмазом вырастает на 20–30%, это защищает деталь от появления царапин и вмятин при эксплуатации. В отличие от термической закалки выглаживание не меняет структуру сердцевины изделия, металл остается вязким внутри и твердым снаружи. Такая комбинация свойств исключает хрупкое разрушение узла.

Ресурс одного алмазного инструмента достигает 80–120 км пути выглаживания. Это расстояние наконечник проходит по поверхности вращающихся деталей на станке. На долговечность камня влияют твердость обрабатываемого сплава и чистота смазочной жидкости. Синтетические поликристаллические алмазы служат дольше в условиях прерывистого резания или ударных нагрузок. Они менее склонны к сколам по сравнению с натуральными кристаллами.

Своевременный контроль состояния сферы позволяет избежать появления задиров на металле. Мастера проверяют наконечник под микроскопом каждые 10–15 часов работы. Срок службы инструмента можно продлить за счет его поворота в оправке. Выглаживатель имеет симметричную форму. Это позволяет использовать новые участки алмазной сферы при износе одного пятна контакта.

Замена наконечника занимает не более 5 минут и не требует сложной перенастройки станка. Стоимость одного алмаза быстро окупается за счет высокой производительности и отсутствия затрат на абразивные пасты.

Смазочно-охлаждающая жидкость (СОЖ) выполняет две главные задачи: отводит тепло и снижает коэффициент трения. В точке контакта алмаза с металлом температура может подниматься до +700℃. Алмаз выдерживает такой нагрев, но без охлаждения камень может расколоться от термического удара.

Масло или эмульсия создают тонкую пленку в зоне трения, что облегчает скольжение инструмента и предотвращает налипание частиц металла на кристалл. Без смазки поверхность заготовки станет мутной и покроется мелкими задирами. Качественный полив гарантирует получение идеального зеркального блеска.

Жидкость также смывает микроскопическую пыль и продукты износа. Чистота в зоне обработки определяет итоговое качество поверхности. Для выглаживания используют индустриальные масла или эмульсии на основе сульфофрезола — состава, имеющего высокую проникающую способность. Они затекают в мельчайшие неровности и обеспечивают плавный ход инструмента.

Алмазное выглаживание идеально подходит для сталей с твердостью 45–65 HRC. Алмаз — самый твердый материал на планете, он легко деформирует гребешки шероховатости даже на закаленном слое. Процесс заменяет собой дорогое и долгое шлифование эльборовыми кругами. Выглаживание каленых валов позволяет получить точность 6–7 квалитета и шероховатость Ra 0.08 мкм. При этом деталь не перегревается, что исключает появление прижогов и мягких пятен.

Метод часто применяют для доводки посадочных мест под подшипники на термообработанных валах. Алмаз устраняет микротрещины, которые могут возникнуть после закалки, что повышает надежность узла и исключает его внезапное разрушение.

Работая по каленому металлу, мастера используют повышенные усилия прижима инструмента, обеспечивая нужную глубину пластической деформации. Алмазный наконечник при этом практически не притупляется.

До обработки поверхность металла имеет вид чередующихся пиков и впадин. Алмазный наконечник давит на эти пики и заставляет металл течь в сторону впадин. Происходит перераспределение объема материала без снятия стружки.

После выглаживания микрорельеф становится пологим и сглаженным, такую поверхность называют опорной. Площадь контакта детали с сопряженной деталью вырастает в 5–8 раз, что снижает удельное давление в парах трения и замедляет износ механизмов. Машины работают тише и дольше сохраняют рабочие характеристики.

На поверхности остаются микроскопические каналы для удержания масла, исключающие риск сухого трения и задиров в моменты пуска и остановки агрегатов. Масляная пленка на выглаженном металле держится в 2 раза крепче, что важно для работы цилиндров, поршней и направляющих станков.

Алмаз создает регулярный микрорельеф с высокой геометрической точностью. В отличие от ручной полировки войлоком здесь нет риска «завалить» края или изменить форму отверстия.

Алмазное выглаживание — лучший способ отделки длинных и тонких валов с малой жесткостью. При шлифовании такие детали прогибаются под давлением круга, что портит точность. Выглаживание требует в разы меньшего усилия прижима. Мастер настраивает давление в пределах 50–200 Н, чего недостаточно для деформации стержня диаметром от 5 мм. Инструмент плавно проходит вдоль заготовки и снимает микронеровности без вибраций. Деталь сохраняет идеальную прямолинейность на всей длине.

Для работы с очень тонкими иглами используют специальные люнеты или оправки, которые поддерживают заготовку с обратной стороны от инструмента. Алмазный выглаживатель имеет малый вес и габариты, его легко установить на любой токарный станок вместо обычного резца. Процесс не требует высоких скоростей вращения, что исключает биение длинных валов.

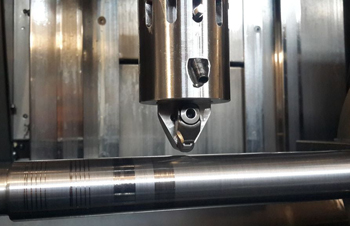

Современные выглаживатели для станков с ЧПУ имеют пружинный или гидравлический механизм поджима. Это позволяет инструменту работать в режиме «плавания». Пружина компенсирует биение заготовки до 0.2 мм и погрешности установки детали. Алмаз всегда давит на металл с одинаковой силой независимо от микропрофиля заготовки, это гарантирует получение однородного качества поверхности на всей длине обработки. Без пружины жесткий инструмент мог бы врезаться в металл или пропустить участок при небольшом перекосе.

Специалист регулирует усилие поджима простым поворотом гайки или настройкой давления масла. Это позволяет быстро переходить от обработки мягкого алюминия к твердой стали.

Пружинные оправки защищают дорогой алмазный наконечник от случайных ударов и поломок при наезде на уступы. Инструмент мягко отрабатывает все неровности и плавно выходит из зоны контакта. Это снижает требования к квалификации оператора и позволяет автоматизировать процесс.

Зеркальная поверхность после алмаза обладает повышенной коррозионной стойкостью. На гладком металле отсутствуют глубокие поры и трещины, где обычно скапливается влага. Вода и агрессивные жидкости просто скатываются с детали, не вызывая окисления.

Гладкий профиль способствует быстрому образованию плотной защитной оксидной пленки на алюминии и нержавеющей стали. Она не имеет дефектов и намертво сцепляется с основой. Срок службы облуженных или оцинкованных деталей после выглаживания вырастает на 40–50%.

Уплотнение поверхностного слоя также закрывает пути для диффузии газов и жидкостей внутрь материала. Это важно для деталей, работающих в химически активных средах или под высоким давлением. Алмазное выглаживание удаляет следы абразивных зерен, которые часто остаются после шлифовки и могут стать центрами точечной коррозии. Чистый металл без инородных включений сопротивляется разрушению гораздо эффективнее.

Алмазное выглаживание внутренних поверхностей (дорнирование скольжением) сохраняет точность формы отверстия. Инструмент не снимает стружку, поэтому диаметр канала меняется всего на несколько микрон. Это происходит за счет примятия гребешков шероховатости. Это изменение учитывают при расчете допуска на предварительную расточку. Выглаживание исправляет мелкие отклонения от круглости и убирает волнистость после резца, отверстие становится идеально цилиндрическим и гладким.

Процесс исключает появление задиров и рисок внутри цилиндров. Алмазный наконечник проходит по спирали или линейно с перекрытием дорожек, создавая равномерную опорную поверхность для сопряженных деталей. В отличие от хонингования нет абразивного шлама и пыли. Чистота процесса позволяет обрабатывать глухие отверстия без риска оставить там грязь. Алмаз выглаживает металл до зеркального состояния за один проход.

Радиус алмазной сферы — ключевой параметр, который определяет глубину наклепа и чистоту поверхности. Мастера выбирают размер от 0.5 до 3.5 мм в зависимости от материала и задач.

Малый радиус (0.5–1 мм) создает высокое контактное давление, это идеально подходит для глубокого упрочнения твердых сталей и чугуна. Однако такой наконечник требует малой подачи для исключения следов винтовой линии. Большая сфера (2–3.5 мм) работает мягче и быстрее дает зеркальный глянец на мягких металлах типа меди или алюминия. Она перекрывает солидную площадь за один оборот детали.

При выборе радиуса учитывают и сложность рельефа заготовки. Малый наконечник легче проникает в углы и радиусные переходы. Для плоских поверхностей выгоднее использовать крупные сферы для повышения производительности. Мастера следят за соответствием радиуса алмаза и заданной подачи станка, так как идеальное соотношение этих параметров гарантирует отсутствие микроволн на металле.

Гладкая поверхность после алмаза значительно снижает уровень шума и вибрации при работе машин. Основной источник гула в подшипниках и редукторах — трение микронеровностей металла. Алмаз превращает эти «наждачные» пики в плоскую опорную поверхность. Коэффициент трения падает в 1.5–2 раза, детали скользят друг по другу плавно и бесшумно, что намного повышает комфорт эксплуатации техники и точность работы приборов. Снижение вибрации защищает электронику и тонкие соединения от разрушения.

Уменьшение шума также говорит о снижении потерь энергии на трение. КПД механизмов после алмазной доводки вырастает на 3–5 %, появляется возможность экономить топливо в двигателях и электричество в промышленных приводах. Узлы меньше греются, что продлевает жизнь маслу и уплотнениям.

Выглаживание заменяет долгий процесс естественной приработки деталей. Механизм готов к полной нагрузке сразу после сборки.
