Антикоррозийная защита металлоконструкций

Поверхность металла очищают от окалины, ржавчины и жировых загрязнений перед нанесением любого защитного состава. Для достижения нужной степени чистоты применяют пескоструйную или дробеметную обработку, потому что только механический способ удаляет глубокие очаги окисления. После такой обработки на металле создают необходимый рельеф, который обеспечивает высокую адгезию лакокрасочных материалов с основанием.

Обезжиривание проводят специальными растворителями сразу после механической чистки, чтобы предотвратить появление новой пленки окислов. На деталь наносят грунт в течение 6 ч в помещении или через 2 ч на открытом воздухе. Если момент упущен, процедуру подготовки повторяют полностью, так как на голом металле начинается коррозия.

Ручной инструмент используют только в тех случаях, когда доступ автоматизированного оборудования ограничен или объем работ мал. Для алюминиевых и оцинкованных поверхностей применяют мягкие абразивы или химическое травление, чтобы не повредить слой самого металла.

Сварные швы - самые уязвимые участки конструкции, так как термическое воздействие меняет структуру металла и ускоряет коррозионные процессы. Чтобы их защитить, с поверхности соединений полностью удаляют шлак, брызги металла и острые наплывы, потому что любые неровности мешают равномерному распределению защитного слоя. Края швов скругляют до радиуса не менее 2 мм, чтобы краска не стекала с острых углов под действием поверхностного натяжения.

Затем на зону сварного соединения наносят дополнительный полосовой слой грунта перед общим окрашиванием. Эту операцию выполняют кистью, потому что такой метод позволяет лучше втирать состав в микротрещины и поры. Толщина покрытия на швах должна превышать общую толщину защиты на 20-30%, так как именно здесь чаще всего начинаются разрушительные процессы.

Контроль целостности покрытия в местах сварки проводят с помощью дефектоскопов или визуальным осмотром. Окалина вокруг шва провоцирует быструю подпленочную коррозию, которая способна разрушить соединение за 1-2 года активной эксплуатации.

Влажность воздуха оказывает сильное влияние на процесс полимеризации лакокрасочных материалов и качество их сцепления с металлом. Если этот показатель превышает 85%, на поверхности металла образуется невидимая пленка конденсата. Влага препятствует прямому контакту состава с основой, поэтому в будущем покрытие начнет отслаиваться целыми пластами.

При покраске температура окружающего воздуха должна быть минимум на 3℃ выше точки росы. При высокой влажности растворители испаряются слишком медленно, что приводит к появлению потеков и неоднородному блеску декоративного слоя. Контроль условий проводят перед каждым этапом окрашивания, потому что погода может измениться в течение нескольких часов.

В дождливую или туманную погоду работы на открытом воздухе прекращают, так как попадание капель на свежую краску вызывает появление пор и кратеров. Дефекты такого рода открывают доступ кислороду к металлу, из-за чего коррозия развивается намного быстрее обычного. Использование специальных добавок помогает проводить окраску в сложных условиях, но даже такие составы имеют ограничения по влажности.

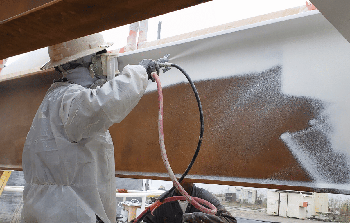

Толщину антикоррозийного покрытия измеряют при помощи электронных или магнитных толщиномеров, которые показывают результат в микрометрах. Контроль проводят на сухом слое после его полной полимеризации, чтобы получить максимально точные данные. Замеры делают в нескольких точках на каждом квадратном метре поверхности, потому что ручное нанесение часто дает погрешности по толщине.

Существуют нормы для разных условий эксплуатации, но обычно для защиты в умеренном климате хватает 120-150 мкм. Если приборы фиксируют недостаточную толщину, то наносят дополнительный слой материала. Слишком толстое покрытие тоже опасно, так как оно может треснуть от внутренних напряжений при высыхании.

Для контроля толщины мокрого слоя маляры используют специальные калиброванные гребенки, которые погружают в свежую краску сразу после распыления. Этот метод помогает вовремя скорректировать расход материала и избежать появления непрокрашенных участков.

Грунтование создает промежуточный слой между основным металлом и декоративным покрытием, который обеспечивает максимальное сцепление материалов. Составы для грунтовки содержат специальные ингибиторы, потому что эти вещества замедляют химические реакции окисления на поверхности стали. Грунт заполняет микроскопические неровности и поры, чтобы исключить проникновение влаги к основанию через финишную краску.

Без этого этапа даже самое дорогое покрытие отслоится через короткое время, так как адгезия обычной краски к гладкому металлу всегда ниже. Цвет грунта обычно отличается от основного цвета конструкции, что помогает контролировать равномерность нанесения каждого слоя.

Выбор грунта зависит от типа металла и условий, в которых будет находиться готовое изделие. Для черного проката чаще выбирают фосфатирующие или цинконаполненные составы, которые создают дополнительный барьерный эффект. Для цветных металлов и нержавеющей стали используют специальные адгезионные грунты, потому что обычные растворы на них не держатся.

Климатические условия определяют выбор системы антикоррозийной защиты, так как влажность, температура и содержание солей в воздухе везде разное. Например, для объектов в сухом климате применяют стандартные алкидные или акриловые системы, которые эффективно справляются с умеренными нагрузками.

В морских зонах используют только эпоксидные или полиуретановые составы, потому что соль и высокая влажность разрушают обычный лак за один сезон. Защитный слой в прибрежных районах делают в два раза толще, чтобы минимизировать риск проникновения ионов хлора к металлу. А температурные колебания в северных регионах требуют применения эластичных материалов, которые не трескаются при морозе -50℃.

Для тропического климата выбирают составы с добавками против грибка и плесени, так как высокая температура и влажность способствуют биологическому поражению покрытий. Солнечная радиация быстро разрушает пигменты, поэтому для защиты от ультрафиолета наносят специальные финишные лаки. Классификацию условий проводят по международным стандартам от С1 до С5, где последняя категория означает экстремально высокую коррозионную агрессивность.

Контактная коррозия возникает при прямом соприкосновении металлов с разными электрохимическими потенциалами, что приводит к быстрому разрушению одного из них. Для предотвращения этого процесса используют изоляционные прокладки из резины, пластика или специальных полимеров. Диэлектрические вставки разрывают электрическую цепь, поэтому разрушительный ток между деталями не возникает.

Если изоляция невозможна, применяют герметики, которые полностью закрывают зону контакта от попадания влаги. Особенно опасно соединение алюминия с медью или нержавеющей сталью: в такой паре алюминий превращается в анод и разрушается за несколько месяцев.

При проектировании узлов стараются выбирать металлы с близкими потенциалами, чтобы снизить риск химической реакции. Крепежные элементы всегда защищают цинкованием или кадмированием, потому что мелкие детали первыми выходят из строя при гальванической коррозии. Все стыки обрабатывают антикоррозийными мастиками или окрашивают в несколько слоев после сборки. Защита должна перекрывать зону контакта на 20-30 мм во все стороны, чтобы исключить затекание воды под края деталей.

Время высыхания покрытия зависит от типа связующего вещества, толщины нанесенного слоя и температуры окружающего воздуха. Различают три стадии сушки: на отлип, для нанесения следующего слоя и до полной механической прочности.

Стадия на отлип наступает через 1-2 часа, когда пыль перестает прилипать к поверхности, но само покрытие остается мягким. Для повторного окрашивания требуется от 4 до 24 часов в зависимости от рекомендаций производителя материала. Полную химическую стойкость и твердость слой набирает только через 7-14 суток, так как процессы полимеризации внутри состава идут медленно.

Принудительная сушка в камерах при температуре +60-80℃ сокращает эти сроки до нескольких часов, что значительно ускоряет производственный процесс. Низкая температура воздуха замедляет испарение растворителей, поэтому при +5℃ время ожидания увеличивается.

Важно соблюдать межслойную выдержку, так как слишком быстрая покраска приведет к запиранию растворителя в нижних слоях. Это вызовет появление пузырей и отслоение всей системы защиты через короткий промежуток времени.

Контроль качества антикоррозийной защиты включает визуальный осмотр, инструментальные замеры и лабораторные испытания контрольных образцов. Визуально проверяют отсутствие пропусков, потеков, пузырей и посторонних включений на окрашенной поверхности.

Толщину слоев измеряют магнитными приборами в критических точках конструкции, чтобы убедиться в соблюдении проектных норм. Адгезию покрытия проверяют методом Х-образного или решетчатого надреза, который показывает силу сцепления краски с металлом. Если после надреза и снятия липкой ленты покрытие остается на месте, работа выполнена качественно.

Для проверки целостности слоя на больших площадях используют искровые дефектоскопы, которые находят микроскопические поры при помощи электрического разряда. Прибор подает сигнал при обнаружении оголенного металла, что позволяет быстро устранить дефект до начала эксплуатации объекта. Степень блеска и цвет покрытия оценивают фотометрами, потому что эти параметры влияют на декоративные свойства и отражающую способность.

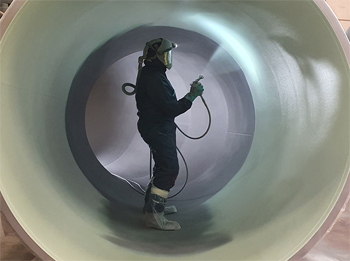

Скрытые полости внутри труб или коробов защищают методом безвоздушного распыления через специальные гибкие насадки и удлинители. В такие места влага проникает легко, а проветривание там отсутствует, из-за чего риск коррозии возрастает в несколько раз. Для обработки используют составы с высокой проникающей способностью, которые могут вытеснять влагу с поверхности металла.

Популярный способ - заполнение полостей ингибированными маслами или восковыми составами, которые создают плотную жирную пленку. Эти материалы не засыхают до конца, поэтому сохраняют эластичность и затягивают мелкие царапины в течение долгого времени.

В некоторых случаях специалисты применяют метод герметизации, когда все входные отверстия заваривают или закрывают плотными заглушками. Внутри создают инертную среду или закладывают поглотители влаги, чтобы остановить процессы окисления из-за нехватки кислорода.

Если доступ к внутренней части ограничен, то используют метод окунания всей детали в ванну с защитным составом. Этот способ гарантирует покрытие 100% площади поверхности, включая самые труднодоступные узлы.

Нанесение антикоррозийных составав допускается только на прочно держащуюся ржавчину толщиной не более 100 мкм при использовании специальных грунтов-преобразователей. Такие материалы содержат ортофосфорную кислоту или танины, которые вступают в химическую реакцию с оксидом железа. Процесс превращает рыхлую ржавчину в плотный защитный слой, который служит надежным основанием для дальнейшей окраски.

Пластовую и рыхлую ржавчину удаляют механическим способом в любом случае, потому что она будет отслаиваться вместе с новым покрытием. Использование составов "три в одном" упрощает работу, но их долговечность ниже по сравнению с классической многослойной системой.

Подготовка поверхности под такие грунты все равно требует обезжиривания и удаления пыли, чтобы химическая реакция прошла равномерно. Если ржавчина пропитана маслами или солями, преобразователь не сработает и коррозия продолжится под слоем краски. Метод нанесения по ржавчине выбирают для ремонта старых конструкций, где пескоструйная очистка невозможна по техническим причинам.

Температура металла должна находиться в пределах от +5℃ до +30℃ для большинства стандартных антикоррозийных материалов. Слишком холодная поверхность вызывает выпадение конденсата, который нарушает адгезию и провоцирует появление дефектов.

При высокой температуре металла растворитель испаряется мгновенно, из-за чего краска не успевает растечься и образует пористую структуру. Это приводит к потере блеска и снижению защитных свойств, так как через поры к металлу проникает кислород. Контроль температуры проводят бесконтактными пирометрами непосредственно перед началом распыления состава на каждом участке.

Если металл нагрет солнцем выше +40℃, работы переносят на утреннее или вечернее время, чтобы избежать кипения краски. В зимний период металл предварительно прогревают в цехах или используют специальные составы для низких температур. Нанесение на обледеневшую поверхность запрещено, так как лед полностью блокирует контакт состава с основой.

Срок службы антикоррозионного покрытия составляет от 5 до 25 лет в зависимости от типа материалов и агрессивности окружающей среды. Плановое обследование конструкций проводят каждые 2 года, чтобы вовремя заметить мелкие сколы, трещины или вздутия краски.

Если площадь повреждений не превышает 10% от общей поверхности, выполняют локальный ремонт и подкрашивание. При разрушении более 20% защитного слоя требуется полное обновление покрытия с удалением старых слоев. Игнорирование мелких дефектов приводит к быстрому росту подпленочной коррозии, которая портит металл на большую глубину.

Замена защиты обходится дешевле, чем ремонт или замена самих металлоконструкций, которые пострадали от глубокой ржавчины. Современные порошковые и цинковые покрытия служат дольше обычных красок, поэтому их обновление требуется реже. На периодичность работ влияют механические нагрузки, абразивный износ и воздействие химических реагентов. В условиях промышленных предприятий осмотр проводят ежегодно из-за высокой концентрации газов в воздухе.
