Борирование металла

Насыщение поверхности бором позволяет получить экстремальные значения твердости, которые значительно превышают результаты азотирования или цементации. Для большинства конструкционных сталей этот показатель достигает 1600–2000HV, что сопоставимо с характеристиками твердых сплавов.

Процесс формирует на поверхности слой боридов железа, который обладает уникальной сопротивляемостью к абразивному износу. Даже при контакте с песком, крошкой или другими твердыми частицами деталь сохраняет первоначальные размеры в течение долгого времени. Высокая прочность защитной корки позволяет использовать обычные марки стали в узлах, которые работают в условиях интенсивного трения.

Когда заготовку нагревают до +900℃ в активной среде, атомы бора проникают глубоко в кристаллическую решетку и создают новые химические соединения. Полученная поверхность имеет низкий коэффициент трения, поэтому риск заклинивания механизмов при высоких нагрузках сводится к минимуму. Твердость сохраняется даже при нагреве детали до +800℃ во время эксплуатации, что делает метод незаменимым для горячих штампов.

При борировании на поверхности стали могут возникать два типа соединений, которые имеют разные физические свойства. Слой FeB находится на самой поверхности, он отличается максимальной твердостью, но имеет высокую хрупкость. Под ним располагается слой Fe2B, который обладает игольчатой структурой и прочно сцепляется с основным металлом заготовки.

Если слой FeB получается слишком толстым, во время работы могут возникнуть сколы или шелушение покрытия под нагрузкой. Поэтому технологи настраивают режимы так, чтобы преобладала фаза Fe2B, потому что она более пластична и лучше выдерживает удары.

Игольчатая форма кристаллов обеспечивает глубокое проникновение боридов в сталь, что гарантирует великолепную адгезию слоя. Когда деталь подвергают сильному механическому давлению, такая структура эффективно распределяет напряжения и предотвращает разрушение защиты. Оптимальное соотношение фаз позволяет получить поверхность, которая сочетает в себе твердость алмаза и вязкость стали.

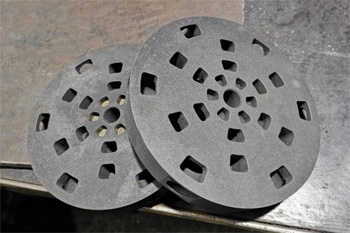

Процесс диффузии бора в металл сопровождается увеличением объема поверхностного слоя, что приводит к росту общих габаритов детали. Обычно размеры увеличиваются на 5–20% от общей толщины полученного борированного слоя. Если на сталь нанесли защиту глубиной 0.1 мм, внешний диаметр вала может вырасти на 0.01–0.02 мм.

Эти изменения необходимо учитывать на этапе предварительной механической обработки, чтобы после печи деталь соответствовала чертежу. Внутренние отверстия в результате такого расширения становятся чуть меньше, поэтому для них оставляют соответствующий припуск.

Величина роста зависит от марки стали и выбранного способа насыщения поверхности активными атомами. Когда заготовку обрабатывают в порошковых смесях, приращение размеров происходит более равномерно по всей площади объекта. Если после печи планируют чистовую шлифовку, припуск делают с учетом высокой твердости боридной корки. Процесс требует точного планирования всех стадий производства, потому что исправить размеры после упрочнения крайне сложно.

Борирование проводят при высоких температурах, которые часто превышают точку закалки многих марок стали. Когда процесс насыщения завершают, деталь можно подвергнуть закалке непосредственно из печи или после повторного нагрева. Это позволяет упрочнить не только тонкую поверхностную корку, но и сердцевину изделия для восприятия больших механических нагрузок. Если оставить основу мягкой, твердый боридный слой может просто продавиться внутрь при сильном точечном давлении.

Охлаждение проводят в масле или специальных полимерных средах, чтобы избежать появления трещин из-за разницы температурного расширения. После закалки обязательно делают отпуск, который снимает внутренние напряжения и повышает вязкость материала. Боридный слой при этом не теряет свою твердость, так как он обладает высокой термической стабильностью до +900℃.

Такой метод обработки применяют для изготовления нагруженных шестерен, валов и режущих кромок дробилок. В итоге получают деталь, которая имеет идеальное сочетание жесткой основы и сверхтвердой поверхности.

Бориды железа обладают высокой химической инертностью, поэтому они надежно защищают сталь от воздействия многих агрессивных сред. Поверхность успешно сопротивляется влиянию соляной, серной и фосфорной кислот в различных концентрациях. В щелочных растворах борированные детали также показывают отличные результаты, превосходя по стойкости нержавеющие стали.

Плотный слой исключает возникновение точечной коррозии, так как он не имеет пор и глубоких каналов. Это свойство активно используют в химическом машиностроении для защиты внутренних полостей насосов и запорной арматуры.

В условиях контакта с расплавленными металлами или стеклом борирование также служит надежным барьером против эрозии. Металл не вступает в реакцию с агрессивными компонентами и сохраняет свою целостность при длительном нагреве. Срок службы оборудования в таких условиях возрастает в 5–10 раз по сравнению с необработанными изделиями. Но при работе в сильных окислителях при температурах выше +800℃ защита может начать постепенно разрушаться.

Качество защитного слоя напрямую зависит от чистоты и шероховатости поверхности заготовки перед загрузкой в реактор. С металла полностью удаляют ржавчину, окалину и любые следы смазочных материалов, которые применяли при точении или фрезеровке.

Обезжиривание проводят в специальных растворах, после чего детали промывают и высушивают при температуре +100℃. Если на поверхности останутся загрязнения, бор будет проникать вглубь неравномерно, что приведет к появлению мягких пятен. Для ответственных деталей рекомендуют проводить пескоструйную обработку мелкодисперсным абразивом.

Чистота поверхности должна соответствовать значениям Ra 1.6–2.5, что обеспечивает оптимальную скорость диффузии атомов. Если деталь имеет следы обезуглероживания после предыдущих термических операций, этот слой нужно обязательно снять. Перед погружением в ванну или камеру заготовки крепят на специальные подвески, которые исключают контакт изделий друг с другом. Глубокие отверстия и узкие пазы продувают сжатым воздухом для удаления остатков металлической стружки.

Порошковое борирование, или калоризация в твердых средах, — самый простой и безопасный способ упрочнения. Детали помещают в металлические контейнеры и засыпают смесью на основе карбида бора с добавлением активаторов. Емкости герметично закрывают и нагревают в обычных печах до температуры +850–950℃ в течение нескольких часов. Атомы бора высвобождаются из порошка и медленно проникают в поверхность стали, формируя качественный игольчатый слой.

Этот метод позволяет обрабатывать изделия любой формы и размеров без использования сложного электролизного оборудования. Главное преимущество порошковой технологии — высокая равномерность покрытия на всех участках заготовки. После остывания детали легко очищают от остатков смеси, которую можно использовать повторно после добавления свежих компонентов. Скорость процесса в твердой среде ниже, чем в расплавленных солях, но это исключает риск термического удара и сильных деформаций.

Метод подходит для мелких серийных заказов и для обработки крупногабаритных плит. Порошковое борирование обеспечивает стабильный результат и не требует создания специальных вакуумных условий в цехе.

Нержавеющие стали часто подвергают борированию, чтобы устранить их главный недостаток — низкую твердость и склонность к задирам. В процессе обработки на поверхности образуются сложные бориды хрома и никеля, которые обладают колоссальной износостойкостью.

Твердость слоя на нержавейке может достигать 2200 HV, что делает ее пригодной для работы в парах трения без смазки. Диффузия бора в высоколегированные сплавы протекает медленнее, поэтому время выдержки в печи увеличивают на 30–50%. Результат позволяет использовать пищевые или кислотостойкие марки в узлах с интенсивным механическим воздействием.

При борировании нержавейки важно учитывать, что общая коррозионная стойкость может немного снизиться из-за связывания хрома в бориды. Но для многих промышленных задач повышение твердости является более приоритетной целью. Поверхность приобретает матовый серый цвет и становится абсолютно невосприимчивой к появлению царапин. Такой метод выбирают для производства запорных клапанов, деталей центрифуг и элементов медицинского оборудования.

Высокая твердость боридов всегда сопровождается их природной хрупкостью, что создает риск выкрашивания при резких ударах. Чтобы минимизировать эту опасность, технологи стремятся получить однофазный слой Fe2B без включений более хрупкой фазы FeB. Также помогает использование марок стали с высоким содержанием легирующих элементов, которые делают переходную зону более плавной.

Толщину покрытия для деталей с ударной нагрузкой ограничивают значениями 0.05–0.1 мм, чтобы избежать внутренних напряжений. Если слой будет слишком глубоким, риск появления трещин при эксплуатации значительно возрастет.

Закалка и отпуск сердцевины после борирования также повышают общую сопротивляемость изделия к динамическим воздействиям. Жесткая подложка не дает тонкой корке прогибаться, что исключает ее разрушение от деформации. Для деталей типа молотов или зубил борирование применяют с большой осторожностью, подбирая специальные температурные циклы. После насыщения иногда проводят кратковременный диффузионный отжиг для выравнивания структуры боридов.

Исключительная твердость борированного слоя делает его обработку обычными абразивными материалами практически невозможной. Шлифовальные круги из оксида алюминия быстро затупляются и не могут снять даже несколько микрон сверхтвердого металла.

Для финишной доводки используют только алмазные инструменты или круги из кубического нитрида бора на бакелитовой связке. Процесс идет медленно, так как при интенсивном давлении на поверхность может произойти локальный перегрев и растрескивание корки. Шероховатость после станка часто остается на уровне Ra 0.8–1.6, что достаточно для большинства технических задач.

Если чертеж требует зеркального блеска, полировку ведут с использованием алмазных паст разной зернистости на войлочных кругах. Такая работа требует большого терпения и аккуратности от исполнителя, потому что бор сопротивляется любому воздействию. Часто заготовку полируют до максимально высокого качества еще до начала процесса химико-термической обработки. После печи поверхность лишь слегка освежают легкими движениями инструмента.

Да, технология борирования применима не только к стали, но и к жаропрочным сплавам на основе никеля или кобальта. В процессе насыщения образуются сложные бориды никеля, которые обладают высокой твердостью и отличной коррозионной стойкостью. Это позволяет использовать такие материалы в авиационных двигателях и оборудовании для атомной энергетики.

Процесс ведут при температурах около +1000–1100℃, чтобы обеспечить достаточную глубину диффузии в плотную структуру сплава. Поверхность приобретает уникальную способность сопротивляться эрозии под воздействием раскаленных газов.

Никелевые бориды имеют более высокую пластичность по сравнению с железными, поэтому они лучше выдерживают циклические температурные нагрузки. Слой получается очень плотным и имеет великолепную адгезию к основному металлу без образования хрупких зон. Алитирование или хромирование часто совмещают с борированием для получения комплексных защитных покрытий. Это расширяет возможности использования цветных сплавов в экстремальных условиях, где обычные металлы быстро разрушаются.

Борированный слой сохраняет уникальные свойства твердости при нагреве до температур в пределах +850–1000℃. Это значительно превосходит показатели азотированных слоев, которые начинают размягчаться уже при +500℃.

Оксидная пленка, которая образуется на поверхности боридов при нагреве, дополнительно защищает металл от дальнейшего окисления. Благодаря этому свойству борирование активно применяют для обработки деталей камер сгорания, литейных форм и элементов паровых котлов. Металл не теряет форму и не покрывается окалиной даже после тысяч часов работы при высокой температуре.

Высокая теплостойкость покрытия позволяет использовать его в узлах, где происходит интенсивный фрикционный нагрев без подачи смазки. Борированные поверхности не склонны к схватыванию и диффузионной сварке при контакте с другими металлами под нагрузкой. Это гарантирует легкую работу запорной арматуры и подшипников скольжения в горячих цехах. Слой остается стабильным на протяжении всего срока службы, если не превышать критические значения температуры плавления.

Нанесение боридного слоя на зубья шестерен позволяет полностью исключить риск питтинга и контактной усталости металла. Твердая поверхность не дает развиваться микротрещинам, которые обычно возникают под действием высоких давлений в зоне зацепления.

Низкий коэффициент трения боридов снижает потери энергии и уменьшает нагрев всего редуктора во время работы. Валы, которые обработали бором, не изнашиваются в местах установки сальников и подшипников даже при попадании внутрь абразивной пыли. Это позволяет в несколько раз увеличить интервалы между плановыми ремонтами сложной техники.

Процесс обеспечивает идеальную геометрию профиля зуба, так как изменения размеров после печи носят предсказуемый характер. Высокая адгезия покрытия гарантирует, что защита не отслоится при резких пусках и остановках мощных приводов. Борирование шестерен из легированных сталей делает их практически вечными в условиях нормальной эксплуатации.

Такой метод обработки экономически выгоден для карьерной техники, станков и конвейерных систем. Детали приобретают устойчивость к самым разным видам износа, что повышает общую эффективность производства.
