Браширование металла

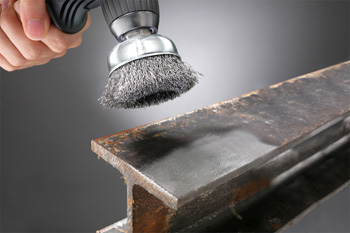

Мастера часто используют механические щетки для удаления старых лакокрасочных покрытий. Металлический ворс проникает в структуру материала и эффективно выбивает частицы засохшего пигмента. Этот метод успешно заменяет химическую смывку или термический обжиг пламенем. Оператор полностью контролирует глубину воздействия на металлическую основу и не повреждает лишние слои.

Иногда специалисты применяют технологию браширования для создания декоративного эффекта состаривания. Они намеренно снимают только часть многослойной краски. Из-под верхнего покрытия проступает нижний тон или чистый металл. Такой прием востребован при изготовлении мебели в стиле лофт. Получается неоднородная фактура с эстетичными переходами цвета и выраженным рельефом.

После механической очистки заготовка требует финишной подготовки. На поверхности остаются микроскопические борозды от стального или латунного ворса. Они увеличивают площадь контакта для нового грунта. Для достижения максимальной адгезии на такую базу наносят свежий слой.

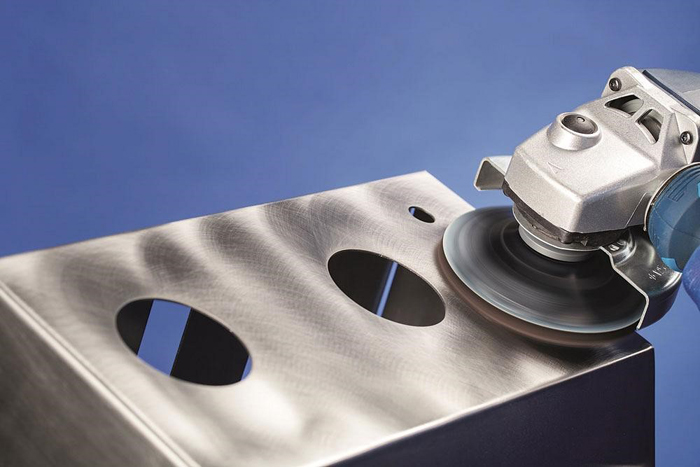

Для реставрации поврежденной поверхности AISI 304 или AISI 430 используют абразивные губки или шлифовальные блоки. Мастер подбирает зернистость инструмента в соответствии с исходным рисунком. Обычно для удаления заметных борозд подходит зерно P80 или P120. Движения совершают строго вдоль существующих линий. Хаотичные перемещения руки создают новые дефекты и могут испортить внешний вид изделия.

На втором этапе необходимо выровнять текстуру и убрать резкие границы зоны обработки. Специалист берет мелкозернистый абразив P180 или P240, который плавно перекрывает место бывшей царапины и соседние участки. Трение создает равномерную матовую сетку. Важно исключить сильный нажим на инструмент: чрезмерное давление оставит глубокие ямы на тонком листе.

Завершают процесс очисткой металла от пыли и продуктов износа щеток. Мастер протирает сталь салфеткой без ворса, затем наносит защитный спрей с содержанием масла. Состав заполняет микротрещины и восстанавливает однородный блеск. После такой процедуры место повреждения полностью сливается с общим фоном.

Механическое нанесение направленной сетки рисок практически не снижает общие прочностных характеристик проката. Глубина борозд при стандартной обработке составляет от 5 до 15 мкм, что ничтожно мало для листов толщиной 1.5-3 мм. Основной массив металла сохраняет свою целостность и несущую способность. Конструкция выдерживает проектные нагрузки без деформаций.

Но направление штрихов играет роль в местах будущих сгибов заготовки. Рекомендуется располагать линии браширования параллельно линии гиба. Перпендикулярные борозды могут стать концентраторами напряжений при деформации. В этих точках иногда возникают микротрещины на внешнем радиусе угла. При соблюдении технологии риск разрушения материала стремится к нулю.

В условиях циклического нагружения текстурированная поверхность ведет себя стабильно. Мелкая сетка препятствует мгновенному распространению случайных крупных трещин. Она распределяет внутреннее напряжение по всей площади детали, поэтому брашированные элементы часто используют в архитектурных конструкциях и транспорте. Срок службы таких деталей часто превышает 20-25 лет.

Появление темных пятен или цветов побежалости сигнализирует о перегреве рабочей зоны. Трение щетки о поверхность металла на высоких оборотах выделяет избыточное количество тепла. Температура в точке контакта мгновенно поднимается до +300-500°C. В результате на нержавеющей стали или титане возникает оксидная пленка разных оттенков, что портит внешний вид и нарушает антикоррозийные свойства.

Вторая причина кроется в использовании инструмента из неподходящего материала. Нельзя чистить нержавеющую сталь щеткой из обычной углеродистой стали: частицы черного металла вбиваются в структуру нержавейки и начинают окисляться. Оператор замечает серые или рыжие разводы уже через 12-24 часа после окончания работ. Для каждой марки сплава нужно подбирать соответствующий тип ворса.

Также пятна возникают из-за остатков смазочно-охлаждающих жидкостей или жирных отпечатков пальцев. Под воздействием вращающейся щетки грязь буквально втирается в металл, пригорает и образует стойкие темные участки. Предварительное обезжиривание спиртовыми составами полностью решает эту проблему.

Брашированный алюминий обладает высокой пористостью из-за снятия естественного оксидного слоя. Пыль и кожный жир легко проникают в микроскопические углубления. Со временем металл тускнеет и покрывается неопрятными темными следами. Простая протирка ветошью не дает длительного результата. Для сохранения чистоты требуются специальные методы консервации поверхности.

Самый надежный способ защиты - анодирование металла после механической обработки. В электролитической ванне на детали нарастает твердый слой оксида толщиной 10-20 мкм. Он надежно запечатывает текстуру и делает ее инертной к внешним загрязнениям. Анодированный слой обладает высокой твердостью и не боится царапин, поверхность сохраняет матовый блеск в течение многих десятилетий.

Альтернативой служит нанесение бесцветного порошкового или полиуретанового лака. Тонкая прозрачная пленка перекрывает доступ кислорода и влаги к металлу. Она создает гладкий барьер, с которого легко удалять любые пятна. Современные составы имеют матовость от 5 до 10%. Это позволяет полностью сохранить визуальный эффект браширования без появления глянцевых бликов.

Обработка тонколистового проката толщиной 0.5 мм требует высокой квалификации мастера и точной настройки оборудования. При ручной работе существует риск сквозного прорезания металла острым ворсом. Абразивные зерна Р60 или Р80 действуют слишком агрессивно. Для таких задач специалисты выбирают мягкие нейлоновые щетки с мелким зерном Р320 или Р400. Они деликатно меняют фактуру без критического уменьшения толщины стенки.

Главная опасность при работе с тонким листом - тепловая деформация. Тонкий металл быстро нагревается и расширяется. Это приводит к появлению «хлопунов» или выгибанию заготовки дугой. Мастер должен работать короткими проходами с паузами для охлаждения. Использование вакуумного стола или массивной подложки помогает отводить тепло, это сохраняет идеальную плоскостность детали после финишной отделки.

Механизированные станки с водяным охлаждением показывают лучший результат. Жидкость мгновенно забирает лишнюю энергию и смывает шлам. Прижимные ролики надежно фиксируют лист и исключают вибрацию. Процент брака при таком подходе снижается до 1-2 единиц на партию.

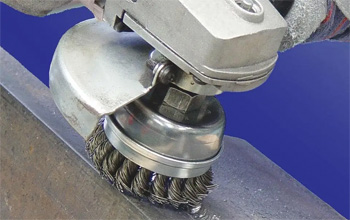

Стальная щетка состоит из жесткой проволоки различного диаметра и формы. Она обладает высокой агрессивностью и скоростью съема материала. Мастера выбирают такой инструмент для грубой очистки от ржавчины или окалины. Проволока оставляет на поверхности глубокие и четкие борозды. Это создает выраженную промышленную текстуру с ярким характером.

Нейлоновые щетки содержат внутри полимерных волокон абразивное зерно оксида алюминия или карбида кремния. Они работают мягче и аккуратнее металлических аналогов. Нейлон адаптируется к рельефу детали и не меняет ее геометрию. Инструмент создает нежные шелковистые переливы, после него на поверхности не остается мелких металлических вкраплений.

Срок службы нейлонового инструмента в 3-5 раз превышает ресурс проволочных насадок. Волокна истираются медленно и равномерно отдают абразив. При этом полимер не нагревает металл так сильно, как сталь. Это расширяет возможности обработки цветных сплавов и пластмасс.

Браширование эффективно маскирует места стыковки деталей после предварительной зачистки. Сначала сварщик сошлифовывает усиление шва заподлицо с основным металлом. Затем выравнивает плоскость абразивным кругом Р120. На поверхности остается заметное светлое пятно с другим направлением шлифовки. Браширование накладывает общую текстуру и визуально стирает границы между швом и листом.

Для идеального результата необходимо соблюдать идентичность направления рисок по всей площади конструкции. Мастер проводит щеткой длинные непрерывные линии через зону сварки. Это создает оптическую иллюзию целостности материала. Глаз человека перестает фиксировать переход структуры. Технология широко применяется при производстве перил, раковин и корпусов оборудования из нержавеющей стали.

Важно учитывать качество самого сварного шва. Браширование не способно скрыть глубокие поры, непровары или прожоги. Щетка только подчеркнет каверны и сделает их более заметными.

Латунь относится к категории мягких и вязких цветных сплавов. Она очень чувствительна к скорости вращения инструмента. Оптимальный диапазон составляет от 1500 до 2500 оборотов в минуту. На таких скоростях щетка плавно снимает тонкий слой и формирует красивый золотистый отлив. Превышение лимита в 3000 оборотов приводит к зализыванию рельефа и забиванию абразива мягкой стружкой.

Низкая скорость вращения предотвращает чрезмерный нагрев заготовки. При температуре выше +150°C латунь начинает темнеть из-за быстрого окисления цинка. Поверхность приобретает грязный коричневый или зеленоватый оттенок. Оператор должен постоянно перемещать инструмент по детали без длительных остановок на одном месте. Это гарантирует однородность цвета и блеска.

Использование регулируемого электроинструмента позволяет точно настроить режим под конкретную марку латуни. Твердые сорта требуют чуть более высоких оборотов для эффективного резания. Мягкие составы лучше обрабатывать на минимальных значениях.

Предварительное обезжиривание - обязательный этап качественного технологического процесса. На поверхности проката всегда присутствуют остатки консервационной смазки, индустриальные масла или следы пальцев.

Без очистки щетка мгновенно размазывает жир по всей площади детали. Грязь забивает пространство между щетинками и снижает режущую способность инструмента. Абразив перестает работать и начинает просто скользить по металлу.

Жировая пленка под воздействием трения пригорает и образует стойкие темные пятна. Удалить такие дефекты можно только глубокой перешлифовкой. Использование растворителей или специальных водных дегтярных составов убирает 99% загрязнений. Мастер протирает заготовку и дает ей полностью высохнуть, только после этого начинается механическая стадия браширования.

Очищенный металл позволяет получить максимально однородный рисунок. Риски ложатся ровно, без пропусков и наплывов, что особенно важно для изделий, которые позже проходят стадию лакирования или анодирования. Любое масляное пятно нарушит адгезию финишного покрытия.

Процесс браширования разрушает естественный защитный слой оксида хрома на нержавеющей стали. В первые часы после обработки металл остается беззащитным перед кислородом и влагой воздуха. Если в помещении высокая влажность, на поверхности возникают точки питтинговой коррозии.

Особенно опасно наличие в воздухе частиц цементной пыли или брызг морской воды. Эти агрессивные агенты быстро разрушают кристаллическую решетку сплава.

Использование щеток из обычной стали также провоцирует рост ржавчины. Частицы железа внедряются в поверхность нержавейки и образуют гальванические пары. В этих точках начинается электрохимическая реакция. Рыжие пятна проступают сквозь красивый сатинированный рисунок и портят изделие. Мастера должны работать только инструментом из нержавеющей проволоки или полимеров.

Для восстановления защиты специалисты проводят процедуру пассивации. Они обрабатывают металл слабыми растворами азотной или лимонной кислоты. Химия мгновенно восстанавливает плотную оксидную пленку. После этого сталь становится полностью инертной к внешней среде.

Создание эффекта антикварной меди начинается с глубокого браширования поверхности жесткими щетками. Мастер наносит выраженную текстуру с рваными краями и хаотичным направлением линий. Это имитирует следы ручной ковки и длительной эксплуатации предмета. На металле создают микрорельеф, который позже будет удерживать красящие пигменты. Глубина перепадов составляет около 20-30 мкм.

Затем на заготовку наносят химический состав для патинирования. Раствор вступает в реакцию с медью и окрашивает ее в темно-коричневый или почти черный цвет. Жидкость проникает глубоко в борозды, оставленные щеткой. После высыхания поверхность выглядит однотонной и очень темной. На этом этапе деталь еще не имеет декоративной ценности.

Финальный шаг заключается в легком повторном брашировании мягким нейлоновым кругом. Инструмент снимает патину только с выступающих гребней текстуры. В углублениях остается темный налет, а вершины светятся чистым металлом. Возникает объемная игра света и тени. Мастера фиксируют полученный результат прозрачным матовым лаком для предотвращения дальнейшего окисления.

Предприятия используют автоматические линии для браширования листового и сортового проката. Листы проходят через систему валов со встроенными щетками разной зернистости. Скорость движения конвейера достигает 10-15 м в минуту.

Для обработки труб и круглых стержней применяют планетарные станки. Щетки вращаются вокруг неподвижной или медленно движущейся заготовки. Такая схема гарантирует равномерное нанесение рисок по всей окружности без видимых стыков. Программное управление позволяет быстро менять тип финиша с грубого сатина на мягкий шелк. Весь процесс требует участия только одного оператора.

Автоматизация исключает человеческий фактор и снижает себестоимость обработки в 5-7 раз. Роботы выдерживают строго заданный угол наклона рисок и глубину реза. Это особенно важно для серийного производства фасадных панелей или корпусов бытовой техники.
