Бруски литые бронзовые

Габариты литых заготовок в форме прямоугольных призм зависят от мощности плавильных печей и размеров литейных форм на предприятии. Масса одного массивного блока может достигать 500 кг и более, когда требуется изготовить основание для тяжелого пресса или станину станка. Стандартная ширина сечения варьируется от 40 до 300 мм, а длина штанг обычно ограничивается 1500 мм или 2000 мм для удобства последующей транспортировки.

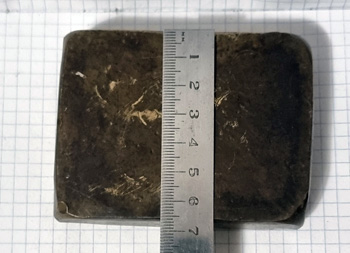

При использовании технологии литья в песчаные формы можно получить бруски практически любых нестандартных пропорций под конкретный чертеж. Мелкие бруски, с сечением 20х20 мм, обычно заказывают для производства небольших партий сувенирной продукции или элементов точной механики. Толщина заготовки определяет время её полного остывания и итоговую плотность внутренней структуры металла.

При расчете габаритов инженеры всегда закладывают допуски на кривизну поверхности и наличие литейного облоя на гранях. Если планируют глубокую механическую обработку, припуск на сторону должен составлять не менее 5–8 мм для гарантированного удаления дефектного слоя.

Прямоугольное или квадратное сечение заготовки позволяет значительно сократить время на подготовительные фрезерные операции при создании плоских деталей. Если конечное изделие имеет форму плиты, кронштейна или направляющей, использование бруска минимизирует объем снимаемой стружки. При работе с круглым прутком пришлось бы удалять до 30% дорогостоящего сплава только для получения базовых ровных плоскостей.

Бруски обеспечивают надежную фиксацию в стандартных машинных тисках без применения специальных призм и захватов. Ровные грани заготовки служат отличной базой для точной разметки отверстий и пазов на первом этапе обработки. Этот вид проката часто выбирают для производства вкладышей подшипников скольжения прямоугольной формы.

Поверхность литых граней обладает высокой твердостью из-за быстрого охлаждения металла у стенок формы. Применение квадратных заготовок упрощает расчеты массы будущих деталей и облегчает планирование расхода металла в цеху. Внутренняя структура литого бруска более однородна по всему сечению по сравнению с массивными кругами большого диаметра. Бруски часто заказывают для изготовления ответственных узлов, где важна стабильность геометрических размеров после снятия напряжений.

Литье в металлический кокиль обеспечивает высокую плотность и мелкозернистую структуру бронзы за счет высокой скорости отвода тепла. Металлическая форма быстро забирает энергию у расплава, что способствует мгновенной кристаллизации и предотвращает рост крупных зерен. Такие бруски обладают повышенной твердостью поверхности и лучше сопротивляются износу в условиях трения.

Литье в песчаные смеси применяют для получения крупных блоков со сложной конфигурацией, но структура металла в этом случае получается более рыхлой. Медленное остывание в песке может привести к образованию микроскопических пор и усадочных раковин в центральной части заготовки.

Центробежное литье позволяет получать бруски с максимально плотной структурой без газовых включений и шлака. Под действием центробежной силы жидкий металл буквально впрессовывается в стенки формы, вытесняя легкие примеси к центру вращения. Подобный метод гарантирует отсутствие скрытых дефектов в толще металла, которые могут вскрыться при финишном фрезеровании.

Плотность литой бронзы напрямую влияет на герметичность будущих корпусов насосов и гидравлических клапанов. Качественная заготовка должна иметь однородный цвет на срезе без видимых темных пятен и рыхлот.

Бронзовые литые блоки обладают уникальной способностью эффективно гасить механические вибрации и резонансные колебания при работе оборудования. Металл имеет высокий коэффициент внутреннего трения, который превращает энергию ударов в тепловую энергию внутри кристаллической решетки.

Станины и опорные узлы из бронзы обеспечивают высокую точность обработки деталей за счет исключения мелкой дрожи инструмента. Бронза не склонна к температурным поводкам и сохраняет идеальную плоскостность направляющих при длительной эксплуатации. Эти характеристики важны для создания прецизионных станков и координатных измерительных машин. Массивный брусок служит надежным фундаментом для подвижных кареток и шпиндельных узлов.

Высокая коррозионная стойкость сплавов позволяет использовать оборудование в условиях постоянного контакта со смазочно-охлаждающими жидкостями. В отличие от чугуна бронза не покрывается пятнами ржавчины и не загрязняет рабочую зону продуктами окисления. Бронзовые станины обладают отличными антифрикционными свойствами, что предотвращает задиры в местах скольжения сопряженных деталей.

Для производства искробезопасного и высокопрочного инструмента чаще всего выбирают литые бруски из алюминиевых бронз типа БрАЖ9-4. Этот материал обладает твердостью, которая сопоставима с некоторыми марками конструкционных сталей после термической обработки. Из таких заготовок вытачивают и фрезеруют молотки, зубила, гаечные ключи и лопаты для работы во взрывоопасных средах.

Главное преимущество бронзового инструмента в отсутствии горячих искр при сильных ударах о сталь или бетон. Металл поглощает энергию столкновения без отделения раскаленных частиц, что обеспечивает безопасность на нефтебазах и газовых станциях. Бруски большой толщины позволяют изготавливать массивные ударные части механизмов с высоким запасом прочности.

Бериллиевая бронза БрБ2 — лучший выбор для создания упругих элементов и мелкого прецизионного инструмента. Прутки и бруски из этого сплава приобретают колоссальную прочность после проведения закалки и искусственного старения. Инструмент из бериллиевой бронзы не магнитится, поэтому его активно используют при обслуживании точной электроники. Оловянные бронзы в брусках применяют для изготовления направляющих и клиньев, которые должны иметь низкий коэффициент трения.

Литейная корка на поверхности бронзового бруска — слой металла с включениями формовочного песка и окислов. Она обладает повышенной твердостью и может быстро затупить обычные фрезы или сверла из быстрорежущей стали.

Очистку начинают с грубой обдирки на плоскошлифовальных станках или при помощи мощных торцевых фрез с твердосплавными пластинами. Первые проходы выполняют на пониженных скоростях резания, чтобы инструмент успел разрушить хрупкий слой без выкрашивания кромок. Глубина снятия металла при первом проходе должна полностью перекрывать толщину дефектной зоны для выхода на чистую структуру сплава.

Для заготовок сложной формы используют метод пескоструйной или дробеструйной обработки для удаления остатков керамики и пригара. Поток абразива эффективно выбивает загрязнения из углублений и подготавливает металл к последующему фрезерованию.

После механической очистки бруски часто подвергают химическому травлению в слабых растворах кислот для удаления следов окисления. Чистая поверхность обеспечивает надежное базирование детали в оснастке станка и исключает перекосы при обработке.

Предел прочности на сжатие у литых оловянных бронз типа БрО10Ф1 достигает значительных величин — до 300–400 МПа. Это позволяет использовать бруски в качестве опорных плит для тяжелых колонн и оснований для мощных гидравлических домкратов.

Металл хорошо переносит длительное статическое давление без изменения своей внутренней структуры и появления трещин. Оловянные добавки обеспечивают высокую твердость, которая предотвращает смятие граней бруска под нагрузкой. При расчете допустимых сил инженеры закладывают коэффициент безопасности не менее 2.0 для исключения рисков деформации.

Бронзовые блоки сохраняют несущую способность при нагреве до температуры +200℃ без существенной потери прочности. Но нужно учитывать, что литая структура хуже сопротивляется нагрузкам на растяжение по сравнению с кованым или катанным металлом. Поэтому бруски стараются располагать в узлах так, чтобы они работали преимущественно на сжатие или сдвиг.

Высокая ударная вязкость бронзы позволяет ей выдерживать резкие динамические воздействия без хрупкого разрушения. Это свойство используют при конструировании буферных устройств и амортизирующих опор на железнодорожном транспорте.

Раскрой выполняют с обязательным использованием смазочно-охлаждающей жидкости. Ленточное полотно должно иметь разводку и шаг зубьев, которые специально предназначены для обработки вязких цветных сплавов. Смазка предотвращает налипание бронзовой крошки на зубья пилы и снижает трение в глубоком пропиле.

Во время работы важно контролировать скорость подачи, чтобы не вызвать перегрев металла и увод полотна в сторону. Постоянная подача эмульсии смывает стружку из зоны резания и гарантирует получение ровного торца заготовки. Точность нарезки на современных станках составляет 0.5–1.0 мм, что минимизирует припуски на финишную обработку.

При резке брусков большого сечения заготовку надежно фиксируют в мощных гидравлических тисках станка. Неправильное закрепление может привести к вибрации металла и к быстрой поломке дорогостоящего пильного полотна. После каждого реза торцы проверяют на отсутствие косины и видимых дефектов структуры в центре слитка. Для экономии металла схему раскроя составляют заранее с учетом толщины пропила, которая обычно составляет около 2–3 мм.

Сварка литых бронзовых блоков возможна при использовании аргонодугового метода на постоянном токе с предварительным подогревом деталей. Из-за высокой теплопроводности бронзы тепло быстро уходит от места контакта, что может привести к непроварам и холодным трещинам.

Для качественного соединения массивные бруски нагревают до температуры +250℃ или +300℃ в специальных печах или газовыми горелками. Присадочный пруток подбирают в строгом соответствии с химическим составом основного металла для сохранения однородности свойств шва. Инертный газ аргон надежно защищает сварочную ванну от окисления и предотвращает появление пор в структуре соединения.

После завершения сварки узел должен остывать очень медленно под слоем теплоизоляционного материала: это необходимо для снятия внутренних напряжений. Резкое охлаждение на воздухе может вызвать деформацию конструкции или появление микротрещин в зоне термического влияния. Результаты сварки проверяют визуально и методом цветной дефектоскопии на отсутствие поверхностных дефектов.

Различие между бруском и плитой в металлургии определяется соотношением ширины и толщины поперечного сечения изделия. Бруском называют заготовку, у которой ширина не превышает толщину более чем в два или три раза. Квадратный брусок имеет равные стороны, когда прямоугольный вариант больше напоминает короткую толстую балку. Плита представляет собой плоское изделие с большой шириной и относительно малой толщиной, которое поставляют в виде листов или полос.

Бруски изготавливают преимущественно методом литья в кокиль или центробежным способом для получения массивных заготовок. Плиты чаще проходят стадию горячей прокатки на станах, что обеспечивает им более высокую точность плоскостности.

Выбор между бруском и плитой зависит от формы будущей детали и удобства её закрепления на станке. Бруски идеально подходят для вытачивания объемных тел вращения, втулок и сложных многогранных корпусов приборов. Плиты выбирают для изготовления плоских оснований, крышек и защитных экранов оборудования.

Ультразвуковой контроль (УЗК) — основной метод выявления скрытых внутренних дефектов в массивных литых заготовках. Звуковые волны высокой частоты проникают сквозь массив бронзы и отражаются от любых неоднородностей структуры: пор, трещин или шлаковых включений.

Прибор фиксирует эхо-сигналы и позволяет инженеру определить точное местоположение и размер дефекта внутри блока. Отсутствие скрытых пустот гарантирует надежность работы узла под воздействием колоссальных давлений и вибраций.

Проверку УЗК проводят на заготовительном участке после удаления литейной корки и выравнивания плоскостей бруска. Гладкая поверхность обеспечивает качественный контакт датчика с металлом и повышает достоверность полученных результатов. Наличие крупных усадочных раковин в центре бруска может сделать заготовку непригодной для производства точных деталей. Метод ультразвука позволяет эффективно отсеивать бракованный металл еще до начала дорогостоящей механической обработки.
